ミスミ

ボールプランジャ SUS316L マイナス溝/六角穴タイプ

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 450円～820円

税込単価: 495円～902円

ご注意

25年9月発売の新商品！
【25年12月新商品】ボディ×ボールの材質を自由に組み合わせ！PEEKなど新材質もございます。ボールプランジャ材質選択タイプ
荷重識別のため、本体にレーザー刻印が付いている場合がございますが、品質には問題ございません。(軽荷重:刻印無し、重荷重:一本線/(スラッシュ)、極重荷重:二本線 X(エックス))

未確定：候補が76型番あります。

外形図・規格表
型番リスト
詳細情報

外形図・規格表

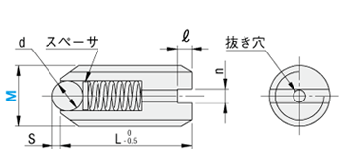

マイナス溝タイプ
BMCK
BMCJ
BMCGJ
BMNK
BMNJ
BMNGJ

[ ! ]M2、M3、M4には先端部レンチ用溝はございません。
[ ! ]M2、M3にはスペーサがございません。
[ ! ]荷重識別のため、本体にレーザー刻印がございます。
(軽荷重:刻印無し、重荷重:一本線/(スラッシュ)、極重荷重:二本線 X(エックス))
[ ! ]本体には抜き穴がございます。

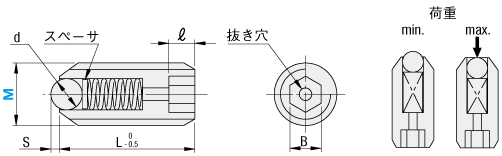

六角穴タイプ
BHCK
BHCJ
BHCGJ
BHNK
BHNJ
BHNGJ

[ ! ]M3、M4には先端部レンチ用溝はございません。
[ ! ]M3にはスペーサがございません。
[ ! ]荷重識別のため、本体にレーザー刻印がございます。
(軽荷重:刻印無し、重荷重:一本線/(スラッシュ)、極重荷重:二本線 X(エックス))
[ ! ]本体には抜き穴がございます。

Type		緩み防止処理	荷重	ボディ	ボール	スプリング	スペーサ	使用可能温度
マイナス溝	六角穴	緩み防止処理	荷重	[ M ]材質	[ M ]材質	[ M ]材質	[ M ]材質	使用可能温度
BMCK	BHCK	なし	軽荷重	SUS316L	SUS440C (硬度55HRC～)	SUS316	SUS316L	-30～260℃
BMCJ	BHCJ		重荷重
BMCGJ	BHCGJ		極重荷重
BMNK	BHNK		軽荷重		SUS316 [ ! ]SUS316L
BMNJ	BHNJ		重荷重
BMNGJ	BHNGJ		極重荷重

[ ! ]ボール材質SUS316は、M3のみSUS316Lになります。

型式

BMCK2

BHNGJ10

型式			取付形状				ボール				L	軽荷重用		重荷重用		極重荷重用		￥基準単価
型式			マイナス溝		六角穴		SUS440C		SUS316			荷重(N)		荷重(N)		荷重(N)		軽荷重用	重荷重用	極重荷重用
Type		M （並目）	n	ℓ	B	ℓ	d	S	d	S		min.	max.	min.	max.	min.	max.	軽荷重用	重荷重用	極重荷重用
(マイナス溝) BMCK BMCJ BMCGJ BMNK BMNJ BMNGJ	(六角穴) BHCK BHCJ BHCGJ BHNK BHNJ BHNGJ	2	0.5	0.7	-	-	1	0.2	1	0.2	5	0.54	1.09	0.98	1.95	―	―	680	650	―
		3	0.5	0.9	1.5	2	1.5	0.5	1.55	0.5	9	0.33	0.65	0.98	1.95	1.03	2.75	580	550	550
		4	0.6	1	2	2.5	2.5	0.8	2.5	0.8	12	0.76	1.63	2.03	4.74	2.68	9.83	490	450	450
		5	0.8	1.1	2.5	3	3	0.8	3	0.8	14	1.38	3.23	3.43	8.01	5.45	19.97	490	450	450
		6	1	1.1	3	3.5	3	0.8	3	0.8	15	1.93	5.02	3.22	11.8	9.08	23.61	510	480	480
		8	1.2	1.2	4	5	4	1	4	1	18	3.13	6.25	5.7	13.85	8.58	30.03	720	530	530
		10	1.6	1.5	5	6	5	1.2	5	1.2	19	3.31	8.27	5.92	14.81	2.72	35.4	820	580	580

[ ! ]M2の取付形状は、マイナス溝のみです。六角穴はございません。
[ ! ]M2の荷重は、軽荷重・重荷重のみになります。
[ ! ]極軽荷重はございません。
[ ! ]荷重(N)は設計上の参考値です。荷重min.は初期荷重、max.はボールを最大限沈めたときの荷重です。(kgf＝N×0.101972)

■塩水噴霧試験結果

	SUJ2	SUS440C	SUS316
6時間
24時間
48時間
168時間

試験方法：中性塩水噴霧試験(JIS Z 2371に準拠)
噴霧室温度：35℃±2℃
噴霧量：約80㎠あたり1.5mL/h±0.5mL/h
試験時間：168時間

■レーザー刻印(荷重識別用)

重荷重:一本線/(スラッシュ)	極重荷重:二本線 X(エックス)

荷重識別のため、本体にレーザー刻印が付いている場合がございますが、品質には問題ございません。
(軽荷重:刻印無し、重荷重:一本線/(スラッシュ)、極重荷重:二本線 X(エックス))

型番リスト

表示件数

型番

特性・用途

取付方法

ボール詳細材質

ボール材質

外径M

(mm)

ストローク (S)

(mm)

初期荷重

(N)

最大荷重

(N)

荷重

材質証明書：材質（備考）

RoHS?

最小発注数量

耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（六角）	SUS440C	[ステンレス] SUS440C	3	0.5	1.03	2.75	極重荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（六角）	SUS440C	[ステンレス] SUS440C	4	0.8	2.68	9.83	極重荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（六角）	SUS440C	[ステンレス] SUS440C	5	0.8	5.45	19.97	極重荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（六角）	SUS440C	[ステンレス] SUS440C	6	0.8	9.08	23.61	極重荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（六角）	SUS440C	[ステンレス] SUS440C	8	1	8.58	30.03	極重荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（六角）	SUS440C	[ステンレス] SUS440C	10	1.2	2.72	35.4	極重荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（六角）	SUS440C	[ステンレス] SUS440C	3	0.5	0.98	1.95	重荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（六角）	SUS440C	[ステンレス] SUS440C	4	0.8	2.03	4.74	重荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（六角）	SUS440C	[ステンレス] SUS440C	5	0.8	3.43	8.01	重荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（六角）	SUS440C	[ステンレス] SUS440C	6	0.8	3.22	11.8	重荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（六角）	SUS440C	[ステンレス] SUS440C	8	1	5.7	13.85	重荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（六角）	SUS440C	[ステンレス] SUS440C	10	1.2	5.92	14.81	重荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（六角）	SUS440C	[ステンレス] SUS440C	3	0.5	0.33	0.65	軽荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（六角）	SUS440C	[ステンレス] SUS440C	4	0.8	0.76	1.63	軽荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（六角）	SUS440C	[ステンレス] SUS440C	5	0.8	1.38	3.23	軽荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（六角）	SUS440C	[ステンレス] SUS440C	6	0.8	1.93	5.02	軽荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（六角）	SUS440C	[ステンレス] SUS440C	8	1	3.13	6.25	軽荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（六角）	SUS440C	[ステンレス] SUS440C	10	1.2	3.31	8.27	軽荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / 該当なし	スクリュー（六角）	SUS316	[ステンレス] SUS316	3	0.5	1.03	2.75	極重荷重	SUS316	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / 該当なし	スクリュー（六角）	SUS316	[ステンレス] SUS316	4	0.8	2.68	9.83	極重荷重	SUS316	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / 該当なし	スクリュー（六角）	SUS316	[ステンレス] SUS316	5	0.8	5.45	19.97	極重荷重	SUS316	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / 該当なし	スクリュー（六角）	SUS316	[ステンレス] SUS316	6	0.8	9.08	23.61	極重荷重	SUS316	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / 該当なし	スクリュー（六角）	SUS316	[ステンレス] SUS316	8	1	8.58	30.03	極重荷重	SUS316	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / 該当なし	スクリュー（六角）	SUS316	[ステンレス] SUS316	10	1.2	2.72	35.4	極重荷重	SUS316	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / 該当なし	スクリュー（六角）	SUS316	[ステンレス] SUS316	3	0.5	0.98	1.95	重荷重	SUS316	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / 該当なし	スクリュー（六角）	SUS316	[ステンレス] SUS316	4	0.8	2.03	4.74	重荷重	SUS316	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / 該当なし	スクリュー（六角）	SUS316	[ステンレス] SUS316	5	0.8	3.43	8.01	重荷重	SUS316	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / 該当なし	スクリュー（六角）	SUS316	[ステンレス] SUS316	6	0.8	3.22	11.8	重荷重	SUS316	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / 該当なし	スクリュー（六角）	SUS316	[ステンレス] SUS316	8	1	5.7	13.85	重荷重	SUS316	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / 該当なし	スクリュー（六角）	SUS316	[ステンレス] SUS316	10	1.2	5.92	14.81	重荷重	SUS316	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / 該当なし	スクリュー（六角）	SUS316	[ステンレス] SUS316	3	0.5	0.33	0.65	軽荷重	SUS316	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / 該当なし	スクリュー（六角）	SUS316	[ステンレス] SUS316	4	0.8	0.76	1.63	軽荷重	SUS316	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / 該当なし	スクリュー（六角）	SUS316	[ステンレス] SUS316	5	0.8	1.38	3.23	軽荷重	SUS316	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / 該当なし	スクリュー（六角）	SUS316	[ステンレス] SUS316	6	0.8	1.93	5.02	軽荷重	SUS316	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / 該当なし	スクリュー（六角）	SUS316	[ステンレス] SUS316	8	1	3.13	6.25	軽荷重	SUS316	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / 該当なし	スクリュー（六角）	SUS316	[ステンレス] SUS316	10	1.2	3.31	8.27	軽荷重	SUS316	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（マイナス溝）	SUS440C	[ステンレス] SUS440C	3	0.5	1.03	2.75	極重荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（マイナス溝）	SUS440C	[ステンレス] SUS440C	4	0.8	2.68	9.83	極重荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（マイナス溝）	SUS440C	[ステンレス] SUS440C	5	0.8	5.45	19.97	極重荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（マイナス溝）	SUS440C	[ステンレス] SUS440C	6	0.8	9.08	23.61	極重荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（マイナス溝）	SUS440C	[ステンレス] SUS440C	8	1	8.58	30.03	極重荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（マイナス溝）	SUS440C	[ステンレス] SUS440C	10	1.2	2.72	35.4	極重荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（マイナス溝）	SUS440C	[ステンレス] SUS440C	2	0.2	0.98	1.95	重荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（マイナス溝）	SUS440C	[ステンレス] SUS440C	3	0.5	0.98	1.95	重荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（マイナス溝）	SUS440C	[ステンレス] SUS440C	4	0.8	2.03	4.74	重荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（マイナス溝）	SUS440C	[ステンレス] SUS440C	5	0.8	3.43	8.01	重荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（マイナス溝）	SUS440C	[ステンレス] SUS440C	6	0.8	3.22	11.8	重荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（マイナス溝）	SUS440C	[ステンレス] SUS440C	8	1	5.7	13.85	重荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（マイナス溝）	SUS440C	[ステンレス] SUS440C	10	1.2	5.92	14.81	重荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（マイナス溝）	SUS440C	[ステンレス] SUS440C	2	0.2	0.54	1.09	軽荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（マイナス溝）	SUS440C	[ステンレス] SUS440C	3	0.5	0.33	0.65	軽荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（マイナス溝）	SUS440C	[ステンレス] SUS440C	4	0.8	0.76	1.63	軽荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（マイナス溝）	SUS440C	[ステンレス] SUS440C	5	0.8	1.38	3.23	軽荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（マイナス溝）	SUS440C	[ステンレス] SUS440C	6	0.8	1.93	5.02	軽荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（マイナス溝）	SUS440C	[ステンレス] SUS440C	8	1	3.13	6.25	軽荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 / 該当なし	スクリュー（マイナス溝）	SUS440C	[ステンレス] SUS440C	10	1.2	3.31	8.27	軽荷重	SUS316、SUS440C	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / 該当なし	スクリュー（マイナス溝）	SUS316	[ステンレス] SUS316	3	0.5	1.03	2.75	極重荷重	SUS316	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / 該当なし	スクリュー（マイナス溝）	SUS316	[ステンレス] SUS316	4	0.8	2.68	9.83	極重荷重	SUS316	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / 該当なし	スクリュー（マイナス溝）	SUS316	[ステンレス] SUS316	5	0.8	5.45	19.97	極重荷重	SUS316	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / 該当なし	スクリュー（マイナス溝）	SUS316	[ステンレス] SUS316	6	0.8	9.08	23.61	極重荷重	SUS316	10	1個

通常単価(税別) (税込単価)	通常出荷日

550円 ( 605円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
530円 ( 583円 )	在庫品1日目当日出荷可能
580円 ( 638円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
530円 ( 583円 )	在庫品1日目当日出荷可能
580円 ( 638円 )	在庫品1日目当日出荷可能
580円 ( 638円 )	在庫品1日目当日出荷可能
490円 ( 539円 )	在庫品1日目当日出荷可能
490円 ( 539円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
720円 ( 792円 )	在庫品1日目当日出荷可能
820円 ( 902円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
530円 ( 583円 )	在庫品1日目当日出荷可能
580円 ( 638円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
530円 ( 583円 )	在庫品1日目当日出荷可能
580円 ( 638円 )	在庫品1日目当日出荷可能
580円 ( 638円 )	在庫品1日目当日出荷可能
490円 ( 539円 )	在庫品1日目当日出荷可能
490円 ( 539円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
720円 ( 792円 )	在庫品1日目当日出荷可能
820円 ( 902円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
530円 ( 583円 )	在庫品1日目当日出荷可能
580円 ( 638円 )	在庫品1日目当日出荷可能
650円 ( 715円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
530円 ( 583円 )	在庫品1日目当日出荷可能
580円 ( 638円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	在庫品1日目当日出荷可能
580円 ( 638円 )	在庫品1日目当日出荷可能
490円 ( 539円 )	在庫品1日目当日出荷可能
490円 ( 539円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
720円 ( 792円 )	在庫品1日目当日出荷可能
820円 ( 902円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能

基本情報
納期・価格

基本情報

ボールプランジャのSUS316Lタイプです。
マイナス溝は省スペースでの使用におすすめです。
本体は抜き穴付きです。

【関連商品】
・ボールプランジャ材質選択タイプ
・ボールプランジャノーマルタイプ
・ボールプランジャ SUS304相当六角穴タイプ
・ボールプランジャショートタイプ
・ボールプランジャ専用レンチ

ご注意

25年9月発売の新商品！
【25年12月新商品】ボディ×ボールの材質を自由に組み合わせ！PEEKなど新材質もございます。ボールプランジャ材質選択タイプ
荷重識別のため、本体にレーザー刻印が付いている場合がございますが、品質には問題ございません。(軽荷重:刻印無し、重荷重:一本線/(スラッシュ)、極重荷重:二本線 X(エックス))

納期・価格

価格

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1～50	51～
値引率	基準価格	お見積り
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご確認ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
