【クリーン洗浄品】真空配管用継手　変換アダプタ　NWフランジ×VCR継手

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】真空配管用継手　NWフランジ×クロス

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】真空配管用継手　NWフランジ×リークポート

通常出荷日：3 日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

特性・用途
クリーン洗浄
種類
アダプタ
規格
NW/KF規格
アダプタ種類
規格変換用
継手種類
レデューサ
同径・異径
異径
材質
ステンレス
材質詳細
継手：SUS316/フランジ：SUS304
材質証明書
対象
材質証明書：材質
継手：SUS316|フランジ：SUS304

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

未確定：候補が54型番あります。

外形図・規格表
型番リスト
詳細情報

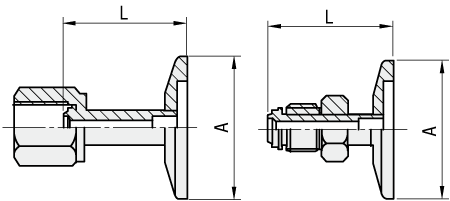

外形図・規格表

メス型

オス型

Type		[ M ]材質		洗浄方法
メス型	オス型	継手	フランジ	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-FRNWACA	SL-FRNWBCA	SUS316	SUS304	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-FRNWACA	SH-FRNWBCA			精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-FRNWACA	SHD-FRNWBCA			電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

SL-FRNWACA1614

・下表の価格表は25年8月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■メス型

型式		A	L	適用チューブ外径（インチ）	￥基準単価
Type	No.	A	L	適用チューブ外径（インチ）	SL-FRNWACA	SH-FRNWACA	SHD-FRNWACA
SL-FRNWACA SH-FRNWACA SHD-FRNWACA	1614	30	35.8	1/4	7,850	7,970	8,090
	2514	40			7,120	7,240	7,360
	4014	55			9,070	9,190	9,310
	1638	30	40.6	3/8	9,530	9,650	9,770
	2538	40			14,150	14,270	14,390
	4038	55			10,090	10,210	10,330
	1612	30		1/2	14,700	14,820	14,940
	2512	40			14,700	14,820	14,940
	4012	55			15,010	15,130	15,250

・下表の価格表は25年8月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■オス型

型式		A	L	適用チューブ外径（インチ）	￥基準単価
Type	No.	A	L	適用チューブ外径（インチ）	SL-FRNWBCA	SH-FRNWBCA	SHD-FRNWBCA
SL-FRNWBCA SH-FRNWBCA SHD-FRNWBCA	1614	30	35.8	1/4	9,690	9,810	9,930
	2514	40			9,520	9,640	9,760
	4014	55			14,070	14,190	14,310
	1638	30	40.6	3/8	8,760	8,880	9,000
	2538	40			9,380	9,500	9,620
	4038	55			10,010	10,130	10,250
	1612	30		1/2	14,070	14,190	14,310
	2512	40			13,910	14,030	14,150
	4012	55			14,770	14,890	15,010

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境

脱脂洗浄

炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

乾燥

エアブロー(オイルフリー)
使用

防錆梱包

防錆袋使用

・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：クラス1000

作業環境：クラス10

脱脂洗浄

炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い

温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用

脱気2重梱包

クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）

作業環境：クラス1000

作業環境：クラス10

脱脂洗浄

炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄

電解研磨

材質に応じた電解研磨槽
で電解研磨

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い

温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用

脱気2重梱包

クリーンベンチ(クラス10)
で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合
防錆梱包（1重梱包）	1重目梱包2重目梱包	1重目梱包2重目梱包乾燥剤
一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

フランジサイズ（呼び）1	洗浄方法	アダプタ種類詳細	適用チューブ外径（インチ）	RoHS?	最小発注数量

NW（KF）16	精密洗浄	VCR・UJRアダプター（メス）	1/2	10	1個
NW（KF）16	精密洗浄	VCR・UJRアダプター（メス）	1/4	10	1個
NW（KF）16	精密洗浄	VCR・UJRアダプター（メス）	3/8	10	1個
NW（KF）25	精密洗浄	VCR・UJRアダプター（メス）	1/2	10	1個
NW（KF）25	精密洗浄	VCR・UJRアダプター（メス）	1/4	10	1個
NW（KF）25	精密洗浄	VCR・UJRアダプター（メス）	3/8	10	1個
NW（KF）40	精密洗浄	VCR・UJRアダプター（メス）	1/2	10	1個
NW（KF）40	精密洗浄	VCR・UJRアダプター（メス）	1/4	10	1個
NW（KF）40	精密洗浄	VCR・UJRアダプター（メス）	3/8	10	1個
NW（KF）16	精密洗浄	VCR・UJRアダプター（オス）	1/2	10	1個
NW（KF）16	精密洗浄	VCR・UJRアダプター（オス）	1/4	10	1個
NW（KF）16	精密洗浄	VCR・UJRアダプター（オス）	3/8	10	1個
NW（KF）25	精密洗浄	VCR・UJRアダプター（オス）	1/2	10	1個
NW（KF）25	精密洗浄	VCR・UJRアダプター（オス）	1/4	10	1個
NW（KF）25	精密洗浄	VCR・UJRアダプター（オス）	3/8	10	1個
NW（KF）40	精密洗浄	VCR・UJRアダプター（オス）	1/2	10	1個
NW（KF）40	精密洗浄	VCR・UJRアダプター（オス）	1/4	10	1個
NW（KF）40	精密洗浄	VCR・UJRアダプター（オス）	3/8	10	1個
NW（KF）16	電解研磨＋精密洗浄	VCR・UJRアダプター（メス）	1/2	10	1個
NW（KF）16	電解研磨＋精密洗浄	VCR・UJRアダプター（メス）	1/4	10	1個
NW（KF）16	電解研磨＋精密洗浄	VCR・UJRアダプター（メス）	3/8	10	1個
NW（KF）25	電解研磨＋精密洗浄	VCR・UJRアダプター（メス）	1/2	10	1個
NW（KF）25	電解研磨＋精密洗浄	VCR・UJRアダプター（メス）	1/4	10	1個
NW（KF）25	電解研磨＋精密洗浄	VCR・UJRアダプター（メス）	3/8	10	1個
NW（KF）40	電解研磨＋精密洗浄	VCR・UJRアダプター（メス）	1/2	10	1個
NW（KF）40	電解研磨＋精密洗浄	VCR・UJRアダプター（メス）	1/4	10	1個
NW（KF）40	電解研磨＋精密洗浄	VCR・UJRアダプター（メス）	3/8	10	1個
NW（KF）16	電解研磨＋精密洗浄	VCR・UJRアダプター（オス）	1/2	10	1個
NW（KF）16	電解研磨＋精密洗浄	VCR・UJRアダプター（オス）	1/4	10	1個
NW（KF）16	電解研磨＋精密洗浄	VCR・UJRアダプター（オス）	3/8	10	1個
NW（KF）25	電解研磨＋精密洗浄	VCR・UJRアダプター（オス）	1/2	10	1個
NW（KF）25	電解研磨＋精密洗浄	VCR・UJRアダプター（オス）	1/4	10	1個
NW（KF）25	電解研磨＋精密洗浄	VCR・UJRアダプター（オス）	3/8	10	1個
NW（KF）40	電解研磨＋精密洗浄	VCR・UJRアダプター（オス）	1/2	10	1個
NW（KF）40	電解研磨＋精密洗浄	VCR・UJRアダプター（オス）	1/4	10	1個
NW（KF）40	電解研磨＋精密洗浄	VCR・UJRアダプター（オス）	3/8	10	1個
NW（KF）16	脱脂洗浄	VCR・UJRアダプター（メス）	1/2	10	1個
NW（KF）16	脱脂洗浄	VCR・UJRアダプター（メス）	1/4	10	1個
NW（KF）16	脱脂洗浄	VCR・UJRアダプター（メス）	3/8	10	1個
NW（KF）25	脱脂洗浄	VCR・UJRアダプター（メス）	1/2	10	1個
NW（KF）25	脱脂洗浄	VCR・UJRアダプター（メス）	1/4	10	1個
NW（KF）25	脱脂洗浄	VCR・UJRアダプター（メス）	3/8	10	1個
NW（KF）40	脱脂洗浄	VCR・UJRアダプター（メス）	1/2	10	1個
NW（KF）40	脱脂洗浄	VCR・UJRアダプター（メス）	1/4	10	1個
NW（KF）40	脱脂洗浄	VCR・UJRアダプター（メス）	3/8	10	1個
NW（KF）16	脱脂洗浄	VCR・UJRアダプター（オス）	1/2	10	1個
NW（KF）16	脱脂洗浄	VCR・UJRアダプター（オス）	1/4	10	1個
NW（KF）16	脱脂洗浄	VCR・UJRアダプター（オス）	3/8	10	1個
NW（KF）25	脱脂洗浄	VCR・UJRアダプター（オス）	1/2	10	1個
NW（KF）25	脱脂洗浄	VCR・UJRアダプター（オス）	1/4	10	1個
NW（KF）25	脱脂洗浄	VCR・UJRアダプター（オス）	3/8	10	1個
NW（KF）40	脱脂洗浄	VCR・UJRアダプター（オス）	1/2	10	1個
NW（KF）40	脱脂洗浄	VCR・UJRアダプター（オス）	1/4	10	1個
NW（KF）40	脱脂洗浄	VCR・UJRアダプター（オス）	3/8	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

NWフランジとVCR継手の変換アダプターです（VCR® はSwagelok® 社の商標）
【サイズ】
・NWフランジ（NW16～40）
・VCR継手（メーカー：スウェージロック、適用チューブ外径： 1/4、3/8、1/2 メス、オス）
【用途】
・手軽にNWフランジとVCR継手の変換可能

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）

数量区分	標準対応
数　量	1～9	10～19	20～49	50～
値引率	基準単価	10%	13%	15%

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
