【クリーン洗浄品】SUS316L　アイボルト

【クリーン洗浄品】SUS316L　アイボルト
  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
通常単価(税別)
-
税込単価
-

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
未確定：候補が15型番あります。
数量：

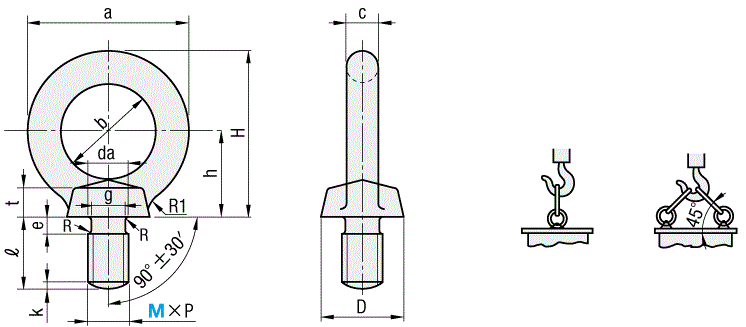

外形図・規格表

垂直吊り

45度吊り

Type[ M ]材質洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-SLHISUS316L脱脂洗浄一般環境防錆梱包一般環境
SH-SLHI精密洗浄クラス1000脱気2重梱包クラス１0
SHD-SLHI電解研磨＋精密洗浄
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SL-SLHI8
型式M×PabCDｔhH
（参考）		ℓeg
（最小）		R
（最小）		da
（最大）		R1
（約）		k
（約）		A Type
kN/1P｛kgf/1P｝		B Type
kN/2P｛kgf/2P｝
TypeM
SL-SLHI
SH-SLHI
SHD-SLHI		66×1.02616513.5614271424.5－－－－－－
8 8×1.2532.6206.31651733.3153619.241.20.785｛80｝0.785｛80｝
1010×1.5412582072141.51847.71.211.21.51.47｛150｝1.47｛150｝
1616×2.0603512.530113060275131.618.2624.41｛450｝4.41｛450｝
2020×2.57240163513357130616.4222.482.56.18｛630｝6.18｛630｝
[ ! ]M6サイズはJIS規格(JIS B 1168）に定められたものではありません。
・下表の価格表は25年8月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
M￥基準単価
SL-SLHISH-SLHISHD-SLHI
61,4901,5901,710
81,7501,8501,970
102,3302,4302,550
164,8904,9905,110
207,6407,7407,860
洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境

脱脂洗浄
炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

乾燥

エアブロー(オイルフリー)
使用

防錆梱包

防錆袋使用
・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：クラス1000



作業環境：クラス10

脱脂洗浄
炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄


温純水洗い
温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用


脱気2重梱包

クリーンベンチ(クラス10)
で実施
・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10

脱脂洗浄
炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄

電解研磨

材質に応じた電解研磨槽
で電解研磨

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い
温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用


脱気2重梱包

クリーンベンチ(クラス10)
で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
防錆梱包（1重梱包）
1重目梱包2重目梱包
1重目梱包2重目梱包乾燥剤
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数
  • 1
    • 型番
    SH-SLHI6
    SH-SLHI8
    SH-SLHI10
    SH-SLHI16
    SH-SLHI20
    SHD-SLHI6
    SHD-SLHI8
    SHD-SLHI10
    SHD-SLHI16
    SHD-SLHI20
    SL-SLHI6
    SL-SLHI8
    SL-SLHI10
    SL-SLHI16
    SL-SLHI20

    ねじの呼び(M)

    ピッチ

    (mm)

    洗浄方法

    D部径

    (φ)

    ねじ部長さ ℓ

    (mm)

    ねじM径

    		RoHS?最小発注数量
    6
    1
    精密洗浄
    13.5
    14
    M6
    10
    1個
    8
    1.25
    精密洗浄
    16
    15
    M8
    10
    1個
    10
    1.5
    精密洗浄
    20
    18
    M10
    10
    1個
    16
    2
    精密洗浄
    30
    27
    M16
    10
    1個
    20
    2.5
    精密洗浄
    35
    30
    M20
    10
    1個
    6
    1
    電解研磨＋精密洗浄
    13.5
    14
    M6
    10
    1個
    8
    1.25
    電解研磨＋精密洗浄
    16
    15
    M8
    10
    1個
    10
    1.5
    電解研磨＋精密洗浄
    20
    18
    M10
    10
    1個
    16
    2
    電解研磨＋精密洗浄
    30
    27
    M16
    10
    1個
    20
    2.5
    電解研磨＋精密洗浄
    35
    30
    M20
    10
    1個
    6
    1
    脱脂洗浄
    13.5
    14
    M6
    10
    1個
    8
    1.25
    脱脂洗浄
    16
    15
    M8
    10
    1個
    10
    1.5
    脱脂洗浄
    20
    18
    M10
    10
    1個
    16
    2
    脱脂洗浄
    30
    27
    M16
    10
    1個
    20
    2.5
    脱脂洗浄
    35
    30
    M20
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
  • 1

    • 詳細情報

    基本情報

    「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
    お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
    ■洗浄型式
    ・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
    ・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
    ・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
    商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
    SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
    バッテリー組立後工程
    SH-□□ 精密洗浄 脱気２重梱包 油分除去
    粉塵除去    		 クリーン環境（クラス10～1,000） バッテリー組立工程
    液晶関連組立後工程
    車載カメラ組立工程
    SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
    粉塵除去
    アウトガス低減    		 真空環境
    クリーン環境（クラス10～1,000）    		 半導体前工程
    液晶成膜工程
    有機EL前工程
    ■ご留意事項
    洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

    ・SUS316L製のアイボルトです。
    ・垂直吊り、45度吊りの方法がありますが、45度吊りはボルトの座面が相手と密着し、2個のボルトが同一平面上にある場合に限られます。

    ご注意

    • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
    • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
      適用場所や保管環境には十分ご注意くださいますようお願いいたします。

    納期・価格

    価格表

    ■数量スライド価格 （[ ! ]1円未満切り捨て）
    数量区分標準対応
    数　量1～910～1920～4950～
    値引率基準単価10%15%18%
    [ ! ]表示数量超えはWOSにてご確認ください。

    納期

     3 日目出荷
    [ NG ]ストーク適用不可

    出荷日については、こちらをご覧ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は マニュアルカタログをご覧ください。
