ミスミ

【クリーン洗浄品】樹脂皿小ねじ PC

精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

「脱脂洗浄」「精密洗浄」2種類の洗浄方法が選択可能、いずれも標準型番で1個から...

詳細情報を確認する

環境対応
RoHS対応（10物質）
材質
樹脂
樹脂材質
PC
基本形状
標準（丸）
詳細形状
皿
取付穴形状
なし
追加形状
標準
販売単位
バラ(1個から購入可能)
ねじ山種類
メートル並目
材質証明書
対象
材質証明書：材質
PC

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことによる変色、寸法変化はございません。

未確定：候補が84型番あります。

型番リスト
詳細情報

型番リスト

表示件数

型番

特性・用途

ねじの呼び(M)

長さL(mm)

ピッチ

(mm)

洗浄方法

D部径

(φ)

ねじM径

サイズ（X表記）

サイズ（-表記）

RoHS?

最小発注数量

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	2	4	0.4	精密洗浄	4	M2	M2X4	M2-4	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	2	5	0.4	精密洗浄	4	M2	M2X5	M2-5	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	2	6	0.4	精密洗浄	4	M2	M2X6	M2-6	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	2	8	0.4	精密洗浄	4	M2	M2X8	M2-8	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	4	0.5	精密洗浄	6	M3	M3X4	M3-4	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	5	0.5	精密洗浄	6	M3	M3X5	M3-5	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	6	0.5	精密洗浄	6	M3	M3X6	M3-6	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	8	0.5	精密洗浄	6	M3	M3X8	M3-8	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	10	0.5	精密洗浄	6	M3	M3X10	M3-10	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	12	0.5	精密洗浄	6	M3	M3X12	M3-12	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	15	0.5	精密洗浄	6	M3	M3X15	M3-15	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	16	0.5	精密洗浄	6	M3	M3X16	M3-16	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	18	0.5	精密洗浄	6	M3	M3X18	M3-18	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	20	0.5	精密洗浄	6	M3	M3X20	M3-20	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	4	6	0.7	精密洗浄	8	M4	M4X6	M4-6	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	4	8	0.7	精密洗浄	8	M4	M4X8	M4-8	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	4	10	0.7	精密洗浄	8	M4	M4X10	M4-10	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	4	12	0.7	精密洗浄	8	M4	M4X12	M4-12	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	4	14	0.7	精密洗浄	8	M4	M4X14	M4-14	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	4	15	0.7	精密洗浄	8	M4	M4X15	M4-15	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	4	16	0.7	精密洗浄	8	M4	M4X16	M4-16	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	4	18	0.7	精密洗浄	8	M4	M4X18	M4-18	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	4	20	0.7	精密洗浄	8	M4	M4X20	M4-20	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	4	25	0.7	精密洗浄	8	M4	M4X25	M4-25	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	5	8	0.8	精密洗浄	10	M5	M5X8	M5-8	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	5	10	0.8	精密洗浄	10	M5	M5X10	M5-10	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	5	12	0.8	精密洗浄	10	M5	M5X12	M5-12	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	5	15	0.8	精密洗浄	10	M5	M5X15	M5-15	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	5	20	0.8	精密洗浄	10	M5	M5X20	M5-20	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	5	25	0.8	精密洗浄	10	M5	M5X25	M5-25	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	6	10	1	精密洗浄	12	M6	M6X10	M6-10	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	6	12	1	精密洗浄	12	M6	M6X12	M6-12	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	6	15	1	精密洗浄	12	M6	M6X15	M6-15	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	6	20	1	精密洗浄	12	M6	M6X20	M6-20	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	6	25	1	精密洗浄	12	M6	M6X25	M6-25	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	6	30	1	精密洗浄	12	M6	M6X30	M6-30	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	8	10	1.25	精密洗浄	16	M8	M8X10	M8-10	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	8	12	1.25	精密洗浄	16	M8	M8X12	M8-12	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	8	15	1.25	精密洗浄	16	M8	M8X15	M8-15	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	8	20	1.25	精密洗浄	16	M8	M8X20	M8-20	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	8	25	1.25	精密洗浄	16	M8	M8X25	M8-25	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	8	30	1.25	精密洗浄	16	M8	M8X30	M8-30	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	2	4	0.4	脱脂洗浄	4	M2	M2X4	M2-4	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	2	5	0.4	脱脂洗浄	4	M2	M2X5	M2-5	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	2	6	0.4	脱脂洗浄	4	M2	M2X6	M2-6	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	2	8	0.4	脱脂洗浄	4	M2	M2X8	M2-8	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	4	0.5	脱脂洗浄	6	M3	M3X4	M3-4	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	5	0.5	脱脂洗浄	6	M3	M3X5	M3-5	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	6	0.5	脱脂洗浄	6	M3	M3X6	M3-6	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	8	0.5	脱脂洗浄	6	M3	M3X8	M3-8	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	10	0.5	脱脂洗浄	6	M3	M3X10	M3-10	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	12	0.5	脱脂洗浄	6	M3	M3X12	M3-12	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	15	0.5	脱脂洗浄	6	M3	M3X15	M3-15	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	16	0.5	脱脂洗浄	6	M3	M3X16	M3-16	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	18	0.5	脱脂洗浄	6	M3	M3X18	M3-18	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	20	0.5	脱脂洗浄	6	M3	M3X20	M3-20	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	4	6	0.7	脱脂洗浄	8	M4	M4X6	M4-6	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	4	8	0.7	脱脂洗浄	8	M4	M4X8	M4-8	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	4	10	0.7	脱脂洗浄	8	M4	M4X10	M4-10	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	4	12	0.7	脱脂洗浄	8	M4	M4X12	M4-12	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報
外形図・規格表
納期・価格

基本情報

「脱脂洗浄」「精密洗浄」2種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン
脱脂洗浄	SL-□□	防錆梱包	有機汚れ除去	一般環境	通常組立工程
					バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	有機汚れ除去コンタミ・粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程

【特長】
・PC（ポリカーボネート）は非結晶性のエンジニアリングプラスチックです
・抜群の耐衝撃性を有し、機械的特性・電気的特性などをバランスよく備え、かつ透明で自己消火性を示すことから、電気・電子分野から自動車、医療分野にいたるまで、幅広く採用

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことによる変色、寸法変化はございません。

外形図・規格表

Type	[ M ]材質	洗浄方法
Type	[ M ]材質	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-PCC	PC(ポリカーボネート)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-PCC	PC(ポリカーボネート)	精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

SL-PCC2－4

M×P	D
2×0.4	4
3×0.5	6
4×0.7	8
5×0.8	10
6×1.0	12
8×1.25	16

・下表の価格表は25年8月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式				￥基準単価
Type	M	－	L	SL-PCC	SH-PCC
SL-PCC SH-PCC	2	－	4	370	410
			5	370	410
			6	370	410
			8	370	410
	3	－	4	370	410
			5	370	410
			6	370	410
			8	370	410
			10	370	410
			12	370	410
			15	370	410
			16	370	410
			18	370	410
			20	370	410
	4	－	6	370	410
			8	370	410
			10	370	410
			12	370	410
			14	370	410
			15	370	410
			16	370	410
			18	370	410
			20	370	410
			25	380	420
	5	－	8	370	410
			10	370	410
			12	370	410
			15	370	410
			20	380	420
			25	380	420
	6	－	10	380	420
			12	380	420
			15	380	420
			20	380	420
			25	380	420
			30	400	500
	8	－	10	400	500
			12	400	500
			15	400	500
			20	390	430
			25	410	510
			30	410	510

洗浄工程
・脱脂洗浄　　（型式：SL-□□）

作業環境：一般環境

IPA洗浄

IPA洗浄

ジェット水洗い

高圧ジェット水洗(Ro水)後
純水(10MΩ・cm)で洗浄

乾燥

クリーンエアブロー使用

梱包

1重梱包

・精密洗浄　　（型式：SH-□□）

作業環境：一般環境

作業環境：クラス1000

作業環境：クラス10

IPA洗浄

IPA洗浄

ジェット水洗い

高圧ジェット水洗(Ro水)後
純水(10MΩ・cm)で洗浄

温純水洗い

クリーンエアブロー使用

乾燥

窒素ブロー使用

脱気2重梱包

脱気2重梱包

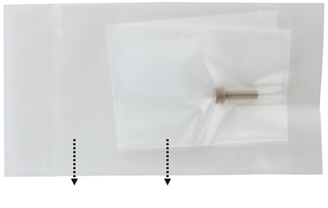

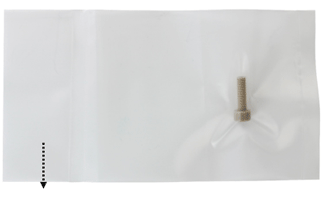

梱包例

脱脂洗浄 (型式：SL-□□）	精密洗浄 (型式：SH-□□）
1重目梱包	1重目梱包2重目梱包
	[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン
脱脂洗浄	SL-□□	防錆梱包	有機汚れ除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	有機汚れ除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	有機汚れ除去コンタミ・粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1～9	10～19	20～49	50～100	101～
値引率	基準単価	50%	60%	65%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

仕様・概要

M	ねじり破断トルク（N・m）	引張破断荷重（N）
2	0.055	107
2.6	0.12	196
3	0.18	266
4	0.39	481
5	0.80	797
6	1.20	1136
8	3.20	2088

[ ! ]表中の数値は参考値であり保証値ではありません。

〈ご注意〉
・外観に黒点（スラッジ）が入ることが有ります。
・ねじ先端部のゲート残りはLに対して5％以下です。
・締付にはトルクドライバー及びトルクレンチをご使用ください。推奨締付トルクは使用状態においての破断トルク値の50%です。
・耐熱性、耐薬品性は使用条件により変化しますので、必ず事前に使用状態でのテストを行ってください。
・ロット、各種条件により若干変色することがあります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
