【クリーン洗浄品】六角穴付樹脂ボルト　PI（ポリイミド）

通常単価(税別): -

税込単価: -

通常出荷日：3日目

「脱脂洗浄」「精密洗浄」2種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。 ...

詳細を確認

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことによる変色、寸法変化はございません。

よく一緒に見られています

ミスミ

【クリーン洗浄品】十字穴付樹脂なべ小ねじ　PC

通常出荷日：3 日目

よく一緒に見られています

ミスミ

【クリーン洗浄品】六角樹脂ボルト PC

通常出荷日：3 日目

未確定：候補が28型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報

型番リスト

表示件数

型番

特性・用途

ねじの呼び(M)

長さL(mm)

ピッチ

(mm)

洗浄方法

D部径

(φ)

二面幅 B

(mm)

ねじM径

サイズ（X表記）

サイズ（-表記）

RoHS?

最小発注数量

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	3	6	0.5	精密洗浄	5.5	2.5	M3	M3X6	M3-6	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	3	8	0.5	精密洗浄	5.5	2.5	M3	M3X8	M3-8	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	3	10	0.5	精密洗浄	5.5	2.5	M3	M3X10	M3-10	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	4	6	0.7	精密洗浄	7	3	M4	M4X6	M4-6	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	4	8	0.7	精密洗浄	7	3	M4	M4X8	M4-8	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	4	10	0.7	精密洗浄	7	3	M4	M4X10	M4-10	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	4	12	0.7	精密洗浄	7	3	M4	M4X12	M4-12	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	5	8	0.8	精密洗浄	8.5	4	M5	M5X8	M5-8	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	5	10	0.8	精密洗浄	8.5	4	M5	M5X10	M5-10	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	5	12	0.8	精密洗浄	8.5	4	M5	M5X12	M5-12	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	5	16	0.8	精密洗浄	8.5	4	M5	M5X16	M5-16	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	6	12	1	精密洗浄	10	5	M6	M6X12	M6-12	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	6	16	1	精密洗浄	10	5	M6	M6X16	M6-16	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	6	20	1	精密洗浄	10	5	M6	M6X20	M6-20	10	1個
クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	3	6	0.5	脱脂洗浄	5.5	2.5	M3	M3X6	M3-6	10	1個
クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	3	8	0.5	脱脂洗浄	5.5	2.5	M3	M3X8	M3-8	10	1個
クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	3	10	0.5	脱脂洗浄	5.5	2.5	M3	M3X10	M3-10	10	1個
クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	4	6	0.7	脱脂洗浄	7	3	M4	M4X6	M4-6	10	1個
クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	4	8	0.7	脱脂洗浄	7	3	M4	M4X8	M4-8	10	1個
クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	4	10	0.7	脱脂洗浄	7	3	M4	M4X10	M4-10	10	1個
クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	4	12	0.7	脱脂洗浄	7	3	M4	M4X12	M4-12	10	1個
クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	5	8	0.8	脱脂洗浄	8.5	4	M5	M5X8	M5-8	10	1個
クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	5	10	0.8	脱脂洗浄	8.5	4	M5	M5X10	M5-10	10	1個
クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	5	12	0.8	脱脂洗浄	8.5	4	M5	M5X12	M5-12	10	1個
クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	5	16	0.8	脱脂洗浄	8.5	4	M5	M5X16	M5-16	10	1個
クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	6	12	1	脱脂洗浄	10	5	M6	M6X12	M6-12	10	1個
クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	6	16	1	脱脂洗浄	10	5	M6	M6X16	M6-16	10	1個
クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	6	20	1	脱脂洗浄	10	5	M6	M6X20	M6-20	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

「脱脂洗浄」「精密洗浄」2種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン
脱脂洗浄	SL-□□	防錆梱包	有機汚れ除去	一般環境	通常組立工程
					バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	有機汚れ除去コンタミ・粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程

・ポリイミドは優れた耐熱性、高圧・高速擦過時の優れた耐摩耗性・摩擦性能、高真空状態での低アウトガス性、優れた対薬品性・機械特性、非常に優れた寸法安定性（融点・ガラス転移点がない）、低い導電性にも優れています。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことによる変色、寸法変化はございません。

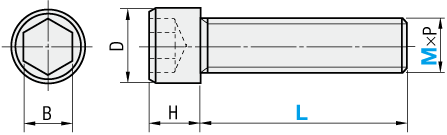

外形図・規格表

Type	[ M ]材質	洗浄方法
Type	[ M ]材質	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-PICB	PI(ポリイミドセプラ)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-PICB	PI(ポリイミドセプラ)	精密洗浄	クラス1000	脱気2重梱包	クラス１0

・連続使用温度：300℃
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

SL-PICB3ー6

M×P	D	B	H
3×0.5	5.5	2.5	3
4×0.7	7	3	4
5×0.8	8.5	4	5
6×1.0	10	5	6

・下表の価格表は25年8月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			￥基準単価
Type	M－L		SL-PICB	SH-PICB
SL-PICB SH-PICB	3－	6	3,190	3,340
		8	3,890	4,040
		10	4,240	4,390
	4－	6	3,890	4,040
		8	4,410	4,560
		10	4,770	4,920
		12	5,460	5,610
	5－	8	5,120	5,270
		10	5,820	5,970
		12	6,510	6,660
		16	7,380	7,530
	6－	12	7,210	7,360
		16	8,610	8,760
		20	9,470	9,620

洗浄工程
・脱脂洗浄　　（型式：SL-□□）

作業環境：一般環境

IPA洗浄

IPA洗浄

ジェット水洗い

高圧ジェット水洗(Ro水)後
純水(10MΩ・cm)で洗浄

乾燥

クリーンエアブロー使用

梱包

1重梱包

・精密洗浄　　（型式：SH-□□）

作業環境：一般環境

作業環境：クラス1000

作業環境：クラス10

IPA洗浄

IPA洗浄

ジェット水洗い

高圧ジェット水洗(Ro水)後
純水(10MΩ・cm)で洗浄

温純水洗い

クリーンエアブロー使用

乾燥

窒素ブロー使用

脱気2重梱包

脱気2重梱包

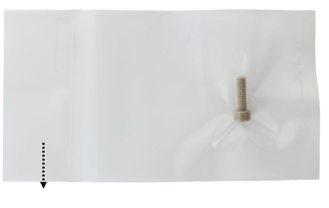

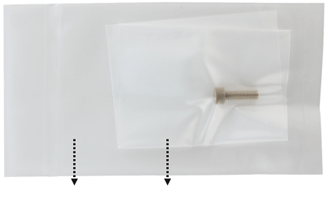

梱包例

脱脂洗浄 (型式：SL-□□）	精密洗浄 (型式：SH-□□）
1重目梱包	1重目梱包2重目梱包
	[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン
脱脂洗浄	SL-□□	防錆梱包	有機汚れ除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	有機汚れ除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	有機汚れ除去コンタミ・粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）

数量区分	標準対応
数　量	1～9	10～19	20～49	50～
値引率	基準単価	10%	15%	18%

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

仕様・概要

M	ねじり破断トルク（N・m）	引張破断荷重（N）
3	0.19	193
4	0.32	445
5	0.42	526
6	0.51	607

[ ! ]表中の数値は参考値であり保証値ではありません。

〈ご注意〉
・締付にはトルクドライバー及びトルクレンチをご使用ください。推奨締付トルクは使用状態においての破断トルク値の50％です。
・耐熱性、耐薬品性は使用条件により変化しますので、必ず事前に使用状態でのテストを行ってください。
・ロット、各種条件により若干変色することがあります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
