【クリーン洗浄品】六角樹脂ボルト PEEK
未確定：候補が54型番あります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
「脱脂洗浄」「精密洗浄」2種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
| 洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン |
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 有機汚れ除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 有機汚れ除去 コンタミ・粉塵除去 | クリーン環境 （クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 |
最高級性能を有するPEEK材を使用した六角樹脂ボルトです。
【特長】
・半結晶性の最高級性能を有するスーパーエンジニアリングプラスチックです。
・エンプラの中でも最高レベルの耐薬品性を有し、PEEKを溶解する唯一の汎用化学品は濃硫酸だけです。
・また、耐熱性・耐摩耗性・難燃性・耐加水分解性にも優れ、OA機器分野・自動車分野・ICウェハキャリア・LCD製造用治具などで用いられています。
【用途】
・一般機械、OA機器分野、半導体分野、医療機器分野等、幅広い分野で使用されます。
ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことによる変色、寸法変化はございません。

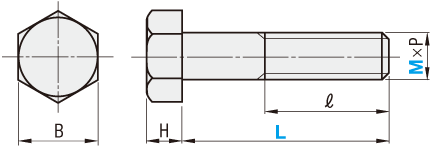

外形図・規格表
| Type | [ M ]材質 | 洗浄方法 | |||
| 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | ||
| SL-PEKH | PEEK(ポリエーテルエーテルケトン) | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-PEKH | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
| 型式 |
| SL-PEKH4ー8 |
| M×P | B | H |
| 4×0.7 | 7 | 2.8 |
| 5×0.8 | 8 | 3.5 |
| 6×1.0 | 10 | 4 |
| 8×1.25 | 13 | 5.5 |
| 10×1.5 | 17 | 7 |
| 12×1.75 | 19 | 8 |
・下表の価格表は25年8月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ℓ | ￥基準単価 | |||
| Type | M－L | SL-PEKH | SH-PEKH | ||
| SL-PEKH SH-PEKH | 4－ | 8 | 全ねじ | 540 | 580 |
| 10 | 540 | 580 | |||
| 15 | 550 | 590 | |||
| 20 | 570 | 610 | |||
| 5－ | 10 | 全ねじ | 550 | 590 | |
| 15 | 570 | 610 | |||
| 20 | 570 | 610 | |||
| 6－ | 15 | 全ねじ | 630 | 670 | |
| 16 | 660 | 700 | |||
| 20 | 660 | 700 | |||
| 25 | 760 | 800 | |||
| 30 | 810 | 850 | |||
| 40 | 810 | 850 | |||
| 8－ | 15 | 全ねじ | 920 | 960 | |
| 20 | 920 | 960 | |||
| 25 | 920 | 960 | |||
| 30 | 980 | 1,020 | |||
| 35 | 1,050 | 1,090 | |||
| 40 | 1,050 | 1,090 | |||
| 50 | 30 | 1,180 | 1,220 | ||
| 10－ | 20 | 全ねじ | 1,480 | 1,520 | |
| 25 | 1,530 | 1,570 | |||
| 30 | 1,650 | 1,690 | |||
| 40 | 1,650 | 1,690 | |||
| 12－ | 30 | 全ねじ | 3,180 | 3,220 | |
| 40 | 3,350 | 3,390 | |||
| 50 | 3,350 | 3,390 | |||
洗浄工程・脱脂洗浄 （型式：SL-□□）
| 作業環境：一般環境 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|  |
純水(10MΩ・cm)で洗浄 | |
| |
| ||||||||
・精密洗浄 （型式：SH-□□）
作業環境：一般環境 | 作業環境：クラス1000 | 作業環境：クラス10 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| |
純水(10MΩ・cm)で洗浄 | |
| |
| |
| ||||||||||

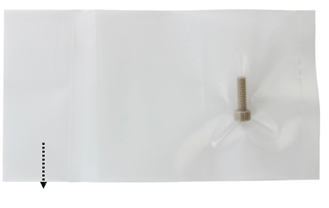

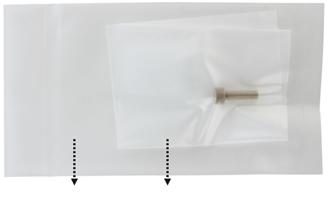

梱包例| 脱脂洗浄 (型式：SL-□□） | 精密洗浄 (型式：SH-□□） |
 1重目梱包 |  1重目梱包2重目梱包 |
| [ ! ]1重目・2重目の梱包とも、脱気されております。 | |
洗浄効果・利用推奨環境洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 有機汚れ除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 有機汚れ除去 コンタミ・粉塵除去 | クリーン環境 （クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 |
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て）
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | |||
| 数 量 | 1～9 | 10～99 | 100～499 | 500～ |
| 値引率 | 基準単価 | 40% | 50% | 55% |
納期
| 3 | 日目出荷 |
出荷日については、こちらをご覧ください。
仕様・概要
| M | ねじり破断トルク（N・m） | 引張破断荷重（N） |
| 4 | 0.47 | 738 |
| 5 | 0.96 | 1234 |
| 6 | 1.64 | 1749 |
| 8 | 3.68 | 3261 |
| 10 | 7.90 | 5256 |
| 12 | 13.64 | 7650 |
〈ご注意〉
・外観に黒点（スラッジ）が入ることが有ります。
・ねじ先端部のゲート残りは長さ（L）に対して5％以下です。
・成形時にねじのピッチズレが生じるため、同材質のナットと組み合わせてご使用ください。
・ナットを使用しない場合は、めねじとの嵌合は20mm以下としてください。
・締付にはトルクドライバー及びトルクレンチをご使用ください。推奨締付トルクは使用状態においての破断トルク値の50％です。
・耐熱性、耐薬品性は使用条件により変化しますので、必ず事前に使用状態でのテストを行ってください。
・ロット、各種条件により若干変色することがあります。
・外観に黒点（スラッジ）が入ることが有ります。
・ねじ先端部のゲート残りは長さ（L）に対して5％以下です。
・成形時にねじのピッチズレが生じるため、同材質のナットと組み合わせてご使用ください。
・ナットを使用しない場合は、めねじとの嵌合は20mm以下としてください。
・締付にはトルクドライバー及びトルクレンチをご使用ください。推奨締付トルクは使用状態においての破断トルク値の50％です。
・耐熱性、耐薬品性は使用条件により変化しますので、必ず事前に使用状態でのテストを行ってください。
・ロット、各種条件により若干変色することがあります。
