【クリーン洗浄品】十字穴付樹脂なべ小ねじ　PC

精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】ヘクサロビュラ穴付低頭樹脂ボルト　PPS

通常出荷日：3 日目

「脱脂洗浄」「精密洗浄」2種類の洗浄方法が選択可能、いずれも標準型番で1個から...

詳細情報を確認する

環境対応
RoHS対応（10物質）
材質
樹脂
樹脂材質
PC
基本形状
標準（丸）
詳細形状
なべ
取付穴形状
十字穴
追加形状
標準
販売単位
バラ(1個から購入可能)
ねじ山種類
メートル並目
材質証明書
対象
材質証明書：材質
PC

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことによる変色、寸法変化はございません。

未確定：候補が48型番あります。

型番リスト
詳細情報

型番リスト

表示件数

型番

特性・用途

ねじの呼び(M)

長さL(mm)

ピッチ

(mm)

洗浄方法

D部径

(φ)

ねじM径

サイズ（X表記）

サイズ（-表記）

RoHS?

最小発注数量

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	2	3	0.4	精密洗浄	3.5	M2	M2X3	M2-3	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	2	4	0.4	精密洗浄	3.5	M2	M2X4	M2-4	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	2	5	0.4	精密洗浄	3.5	M2	M2X5	M2-5	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	2	6	0.4	精密洗浄	3.5	M2	M2X6	M2-6	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	2	8	0.4	精密洗浄	3.5	M2	M2X8	M2-8	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	2	10	0.4	精密洗浄	3.5	M2	M2X10	M2-10	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	5	0.5	精密洗浄	5.5	M3	M3X5	M3-5	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	6	0.5	精密洗浄	5.5	M3	M3X6	M3-6	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	8	0.5	精密洗浄	5.5	M3	M3X8	M3-8	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	10	0.5	精密洗浄	5.5	M3	M3X10	M3-10	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	12	0.5	精密洗浄	5.5	M3	M3X12	M3-12	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	15	0.5	精密洗浄	5.5	M3	M3X15	M3-15	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	4	5	0.7	精密洗浄	7	M4	M4X5	M4-5	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	4	6	0.7	精密洗浄	7	M4	M4X6	M4-6	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	4	8	0.7	精密洗浄	7	M4	M4X8	M4-8	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	4	10	0.7	精密洗浄	7	M4	M4X10	M4-10	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	4	12	0.7	精密洗浄	7	M4	M4X12	M4-12	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	5	8	0.8	精密洗浄	9	M5	M5X8	M5-8	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	5	10	0.8	精密洗浄	9	M5	M5X10	M5-10	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	5	15	0.8	精密洗浄	9	M5	M5X15	M5-15	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	5	20	0.8	精密洗浄	9	M5	M5X20	M5-20	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	6	10	1	精密洗浄	10.5	M6	M6X10	M6-10	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	6	15	1	精密洗浄	10.5	M6	M6X15	M6-15	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性	6	20	1	精密洗浄	10.5	M6	M6X20	M6-20	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	2	3	0.4	脱脂洗浄	3.5	M2	M2X3	M2-3	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	2	4	0.4	脱脂洗浄	3.5	M2	M2X4	M2-4	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	2	5	0.4	脱脂洗浄	3.5	M2	M2X5	M2-5	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	2	6	0.4	脱脂洗浄	3.5	M2	M2X6	M2-6	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	2	8	0.4	脱脂洗浄	3.5	M2	M2X8	M2-8	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	2	10	0.4	脱脂洗浄	3.5	M2	M2X10	M2-10	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	5	0.5	脱脂洗浄	5.5	M3	M3X5	M3-5	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	6	0.5	脱脂洗浄	5.5	M3	M3X6	M3-6	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	8	0.5	脱脂洗浄	5.5	M3	M3X8	M3-8	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	10	0.5	脱脂洗浄	5.5	M3	M3X10	M3-10	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	12	0.5	脱脂洗浄	5.5	M3	M3X12	M3-12	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	3	15	0.5	脱脂洗浄	5.5	M3	M3X15	M3-15	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	4	5	0.7	脱脂洗浄	7	M4	M4X5	M4-5	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	4	6	0.7	脱脂洗浄	7	M4	M4X6	M4-6	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	4	8	0.7	脱脂洗浄	7	M4	M4X8	M4-8	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	4	10	0.7	脱脂洗浄	7	M4	M4X10	M4-10	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	4	12	0.7	脱脂洗浄	7	M4	M4X12	M4-12	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	5	8	0.8	脱脂洗浄	9	M5	M5X8	M5-8	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	5	10	0.8	脱脂洗浄	9	M5	M5X10	M5-10	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	5	15	0.8	脱脂洗浄	9	M5	M5X15	M5-15	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	5	20	0.8	脱脂洗浄	9	M5	M5X20	M5-20	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	6	10	1	脱脂洗浄	10.5	M6	M6X10	M6-10	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	6	15	1	脱脂洗浄	10.5	M6	M6X15	M6-15	10	1個
クリーン洗浄 / 耐食性・耐薬品 / 絶縁性 / 非磁性	6	20	1	脱脂洗浄	10.5	M6	M6X20	M6-20	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

「脱脂洗浄」「精密洗浄」2種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン
脱脂洗浄	SL-□□	防錆梱包	有機汚れ除去	一般環境	通常組立工程
					バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	有機汚れ除去コンタミ・粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程

耐衝撃性、透明性を有するPC（ポリカーボネート）のなべ小ねじです。
【特長】
・非結晶性のエンジニアリングプラスチックです。
・抜群の耐衝撃性を有し、機械的特性・電気的特性などをバランスよく備え、かつ透明で自己消火性を示すことから、電気・電子分野から自動車、医療分野にいたるまで、幅広く用いられています。
【用途】
・電気電子分野においての絶縁や、透明色を活かし、アクリルパネルの固定等にも使用されます。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことによる変色、寸法変化はございません。

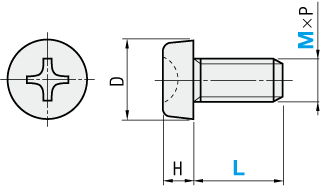

外形図・規格表

Type	[ M ]材質	洗浄方法
Type	[ M ]材質	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-PCRP	PC(ポリカーボネート)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-PCRP	PC(ポリカーボネート)	精密洗浄	クラス1000	脱気2重梱包	クラス１0

・連続使用温度：115℃
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

SL-PCRP2ー3

M×P	D	H
2×0.4	3.5	1.3
3×0.5	5.5	2
4×0.7	7	2.6
5×0.8	9	3.3
6×1.0	10.5	3.9

・下表の価格表は25年8月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			￥基準単価
Type	M－L		SL-PCRP	SH-PCRP
SL-PCRP SH-PCRP	2－	3	510	550
		4	510	550
		5	510	550
		6	510	550
		8	510	550
		10	520	560
	3－	5	510	550
		6	510	550
		8	510	550
		10	510	550
		12	510	550
		15	520	560
	4－	5	520	560
		6	520	560
		8	520	560
		10	520	560
		12	520	560
	5－	8	520	560
		10	530	570
		15	530	570
		20	530	570
	6－	10	540	580
		15	540	580
		20	540	580

洗浄工程
・脱脂洗浄　　（型式：SL-□□）

作業環境：一般環境

IPA洗浄

IPA洗浄

ジェット水洗い

高圧ジェット水洗(Ro水)後
純水(10MΩ・cm)で洗浄

乾燥

クリーンエアブロー使用

梱包

1重梱包

・精密洗浄　　（型式：SH-□□）

作業環境：一般環境

作業環境：クラス1000

作業環境：クラス10

IPA洗浄

IPA洗浄

ジェット水洗い

高圧ジェット水洗(Ro水)後
純水(10MΩ・cm)で洗浄

温純水洗い

クリーンエアブロー使用

乾燥

窒素ブロー使用

脱気2重梱包

脱気2重梱包

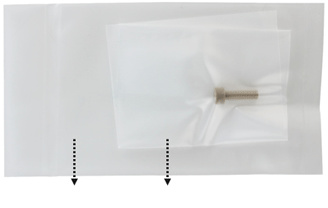

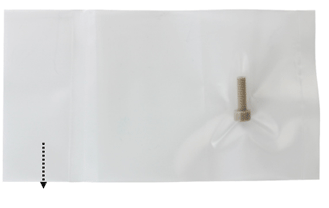

梱包例

脱脂洗浄 (型式：SL-□□）	精密洗浄 (型式：SH-□□）
1重目梱包	1重目梱包2重目梱包
	[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン
脱脂洗浄	SL-□□	防錆梱包	有機汚れ除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	有機汚れ除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	有機汚れ除去コンタミ・粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）

数量区分	標準対応
数　量	1～9	10～99	100～499	500～
値引率	基準単価	50%	60%	65%

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

仕様・概要

M	ねじり破断トルク（N・m）	引張破断荷重（N）
2	0.055	107
3	0.18	266
4	0.39	481
5	0.80	797
6	1.20	1136

[ ! ]表中の数値は参考値であり保証値ではありません。

〈ご注意〉
・外観に黒点（スラッジ）が入ることが有ります。
・ねじ先端部のゲート残りは長さ（L）に対して5％以下です。
・締付にはトルクドライバー及びトルクレンチをご使用ください。推奨締付トルクは使用状態においての破断トルク値の50％です。
・耐熱性、耐薬品性は使用条件により変化しますので、必ず事前に使用状態でのテストを行ってください。
・ロット、各種条件により若干変色することがあります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
