【クリーン洗浄品】蝶ボルト　SUS316L

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】蝶ボルト-単品・小箱-

通常出荷日：3 日目～

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
クリーン洗浄
ねじ山種類
メートル並目
詳細形状
蝶
取付穴形状
なし
基本形状
蝶ボルト
材質
SUS316L
表面処理
なし
先端形状
平先
追加形状
標準
材質証明書
対象
材質証明書：材質
SUS316L
材質証明書：表面処理
なし

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

未確定：候補が39型番あります。

型番リスト
詳細情報

型番リスト

表示件数

型番

ねじの呼び(M)

長さL

(mm)

ピッチ

(mm)

洗浄方法

RoHS?

最小発注数量

5	10	0.8	精密洗浄	10	1個
5	15	0.8	精密洗浄	10	1個
5	20	0.8	精密洗浄	10	1個
5	25	0.8	精密洗浄	10	1個
6	12	1	精密洗浄	10	1個
6	15	1	精密洗浄	10	1個
6	20	1	精密洗浄	10	1個
6	30	1	精密洗浄	10	1個
8	15	1.25	精密洗浄	10	1個
8	20	1.25	精密洗浄	10	1個
8	25	1.25	精密洗浄	10	1個
8	30	1.25	精密洗浄	10	1個
8	40	1.25	精密洗浄	10	1個
5	10	0.8	電解研磨＋精密洗浄	10	1個
5	15	0.8	電解研磨＋精密洗浄	10	1個
5	20	0.8	電解研磨＋精密洗浄	10	1個
5	25	0.8	電解研磨＋精密洗浄	10	1個
6	12	1	電解研磨＋精密洗浄	10	1個
6	15	1	電解研磨＋精密洗浄	10	1個
6	20	1	電解研磨＋精密洗浄	10	1個
6	30	1	電解研磨＋精密洗浄	10	1個
8	15	1.25	電解研磨＋精密洗浄	10	1個
8	20	1.25	電解研磨＋精密洗浄	10	1個
8	25	1.25	電解研磨＋精密洗浄	10	1個
8	30	1.25	電解研磨＋精密洗浄	10	1個
8	40	1.25	電解研磨＋精密洗浄	10	1個
5	10	0.8	脱脂洗浄	10	1個
5	15	0.8	脱脂洗浄	10	1個
5	20	0.8	脱脂洗浄	10	1個
5	25	0.8	脱脂洗浄	10	1個
6	12	1	脱脂洗浄	10	1個
6	15	1	脱脂洗浄	10	1個
6	20	1	脱脂洗浄	10	1個
6	30	1	脱脂洗浄	10	1個
8	15	1.25	脱脂洗浄	10	1個
8	20	1.25	脱脂洗浄	10	1個
8	25	1.25	脱脂洗浄	10	1個
8	30	1.25	脱脂洗浄	10	1個
8	40	1.25	脱脂洗浄	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

SUS316L製の蝶ボルトです。
手で頻繁に締緩する箇所に使用できます。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

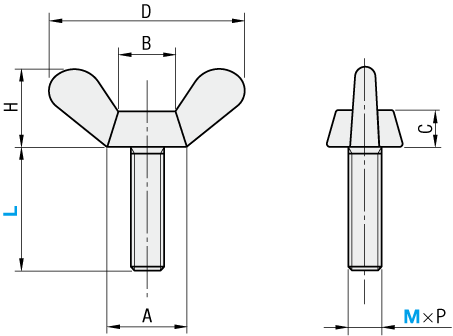

外形図・規格表

Type	[ M ]材質	洗浄方法
		洗浄方法	洗浄環境	梱包形態	梱包環境
SL-CHBL	SUS316L	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-CHBL		精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-CHBL		電解研磨＋精密洗浄

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	ー	L
SL-CHBL5	ー	10

■JIS 1種相当（大型タイプ）

M×P	A （最小）	（B）	C （最小）	D	H

5×0.8	8.5	7	7	25	12
6×1.0	10.5	9	11	32	18
8×1.25	14	12		40	21

[ ! ]C寸とM6、M8のH寸はJIS規格と異なります。

・下表の価格表は25年8月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式				￥基準単価
Type	M	ー	L	SL-CHBL	SH-CHBL	SHD-CHBL
SL-CHBL SH-CHBL SHD-CHBL	5	ー	10	1,570	1,710	1,790
			15	1,700	1,840	1,920
			20	1,700	1,840	1,920
			25	1,700	1,840	1,920
	6	ー	12	1,700	1,840	1,920
			15	1,700	1,840	1,920
			20	1,700	1,840	1,920
			30	1,700	1,840	1,920
	8	ー	15	2,030	2,170	2,250
			20	2,030	2,170	2,250
			25	2,030	2,170	2,250
			30	2,030	2,170	2,250
			40	2,030	2,170	2,250

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境

脱脂洗浄

炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

乾燥

エアブロー(オイルフリー)
使用

防錆梱包

防錆袋使用

・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：クラス1000

作業環境：クラス10

脱脂洗浄

炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い

温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用

脱気2重梱包

クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）

作業環境：クラス1000

作業環境：クラス10

脱脂洗浄

炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄

電解研磨

材質に応じた電解研磨槽
で電解研磨

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い

温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用

脱気2重梱包

クリーンベンチ(クラス10)
で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合
防錆梱包（1重梱包）	1重目梱包2重目梱包	1重目梱包2重目梱包乾燥剤
一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）

数量区分	標準対応
数　量	1～9	10～19	20～49	50～
値引率	基準単価	20%	25%	30%

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
