【クリーン洗浄品】低圧用ねじ込み継手　同径　ユニオン　SCS14A

【クリーン洗浄品】低圧用ねじ込み継手　同径　ユニオン　SCS14A

ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
未確定：候補が10型番あります。
数量：

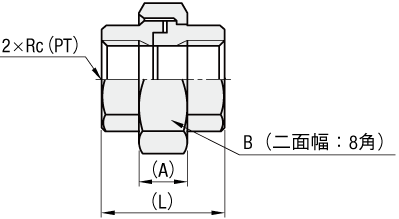

外形図・規格表

Type[ M ]材質洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-SUSPUSCS14A脱脂洗浄一般環境防錆梱包一般環境
SH-SUSPU精密洗浄クラス1000脱気2重梱包クラス１0
SHD-SUSPU電解研磨＋精密洗浄
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SL-SUSPU8A
・下表の価格表は25年8月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式Rc(A)(L)B￥基準単価
TypeNo.(PT) SL-SUSPU SH-SUSPU SHD-SUSPU
SL-SUSPU
SH-SUSPU
SHD-SUSPU		8ARc1/413.533.5312,2002,2502,350
10ARc3/81637.5372,2602,3102,410
15ARc1/21740.5422,4702,5202,620
20ARc3/442.5503,0403,0903,190
25ARc12051593,8403,8903,990
洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境

脱脂洗浄
炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

乾燥

エアブロー(オイルフリー)
使用

防錆梱包

防錆袋使用
・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：クラス1000



作業環境：クラス10

脱脂洗浄
炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄


温純水洗い
温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用


脱気2重梱包

クリーンベンチ(クラス10)
で実施
・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10

脱脂洗浄
炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄

電解研磨

材質に応じた電解研磨槽
で電解研磨

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い
温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用


脱気2重梱包

クリーンベンチ(クラス10)
で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
防錆梱包（1重梱包）
1重目梱包2重目梱包
1重目梱包2重目梱包乾燥剤
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数
  • 1
    • 型番
    SH-SUSPU8A
    SH-SUSPU10A
    SH-SUSPU15A
    SH-SUSPU20A
    SH-SUSPU25A
    SL-SUSPU8A
    SL-SUSPU10A
    SL-SUSPU15A
    SL-SUSPU20A
    SL-SUSPU25A

    特性・用途

    ねじの呼び1

    洗浄方法

    		RoHS?最小発注数量
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性 / 耐熱性 / 禁油
    1/4B(8A)
    精密洗浄
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性 / 耐熱性 / 禁油
    3/8B(10A)
    精密洗浄
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性 / 耐熱性 / 禁油
    1/2B(15A)
    精密洗浄
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性 / 耐熱性 / 禁油
    3/4B(20A)
    精密洗浄
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性 / 耐熱性 / 禁油
    1B(25A)
    精密洗浄
    10
    1個
    クリーン洗浄 / 耐食性・耐薬品 / 非磁性 / 耐熱性 / 禁油
    1/4B(8A)
    脱脂洗浄
    10
    1個
    クリーン洗浄 / 耐食性・耐薬品 / 非磁性 / 耐熱性 / 禁油
    3/8B(10A)
    脱脂洗浄
    10
    1個
    クリーン洗浄 / 耐食性・耐薬品 / 非磁性 / 耐熱性 / 禁油
    1/2B(15A)
    脱脂洗浄
    10
    1個
    クリーン洗浄 / 耐食性・耐薬品 / 非磁性 / 耐熱性 / 禁油
    3/4B(20A)
    脱脂洗浄
    10
    1個
    クリーン洗浄 / 耐食性・耐薬品 / 非磁性 / 耐熱性 / 禁油
    1B(25A)
    脱脂洗浄
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
  • 1

    • 詳細情報

    基本情報

    クリーン洗浄品はミスミメカニカル部品を洗浄した商品です。「禁油仕様品」としてもご利用いただけます。

    「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
    お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
    ■洗浄型式
    ・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
    ・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
    ・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
    商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
    SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
    バッテリー組立後工程
    SH-□□ 精密洗浄 脱気２重梱包 油分除去
    粉塵除去    		 クリーン環境（クラス10～1,000） バッテリー組立工程
    液晶関連組立後工程
    車載カメラ組立工程
    SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
    粉塵除去
    アウトガス低減    		 真空環境
    クリーン環境（クラス10～1,000）    		 半導体前工程
    液晶成膜工程
    有機EL前工程
    ■ご留意事項
    洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

    ・高精度なロストワックス鋳造、ステンレス製（SCS14A）、低圧用ねじ込み継手同径ユニオンです。
    ・SCS14AはSCS13Aと比較してニッケルの含有量が多く､更にモリブデン2%を加えたより耐食性の高いステンレス鋼です。

    ご注意

    • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
    • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
      適用場所や保管環境には十分ご注意くださいますようお願いいたします。

    納期・価格

    価格表

    ■数量スライド価格 （[ ! ]1円未満切り捨て）
    数量区分標準対応
    数　量1～910～1920～4950～
    値引率基準単価5%8%10%
    [ ! ]表示数量超えはWOSにてご確認ください。

    納期

     3 日目出荷
    [ NG ]ストーク適用不可

    出荷日については、こちらをご覧ください。

    仕様・概要

    ■圧力温度基準
    使用流体最高許容圧力
    -29℃～215℃の水系流体下図
    -29℃～150℃の油系流体
    （芳香族流体は使用不可）    		1.4 MPa
    -29℃～200℃のガス系流体
    有毒ガスおよび支燃性ガスは使用不可）    		1.0 MPa
    [ ! ]表内の温度範囲・圧力は製品自体の数値になります。
    　　使用する管用ねじシール剤・管材料等の使用温度範囲が、表の数値よりも低い場合は、
    　　使用するシール剤・管材料等の使用範囲を厳守してください。
    配管ガスケットとして使用する場合の使用時間の目安
    　　A：５～１０年　　　　B：１～２年

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は マニュアルカタログをご覧ください。
