【クリーン洗浄品】樹脂平型蝶番 PVC
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。
| 型式 | [ M ]材質 | 洗浄方法 | |||||
| ①羽根 | ②回転軸 | ③ワッシャー | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | |
| SL-HHPVC100 | 塩化ビニル樹脂(PVC) 色：クリアー | チタン合金 | PEEK樹脂 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-HHPVC100 | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。
規格表
| 型式 |
| SL-HHPVC100 |
・下表の価格表は25年8月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 耐荷重 N(kgf)/2ケ | 質量 (g) | ￥基準単価 |
| SL-HHPVC100 | 98(10) | 74 | 2,050 |
| SH-HHPVC100 | 2,150 |
洗浄工程・脱脂洗浄 （型式：SL-□□）
| 作業環境：一般環境 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|  |
純水(10MΩ・cm)で洗浄 | |
| |
| ||||||||
・精密洗浄 （型式：SH-□□）
作業環境：一般環境 | 作業環境：クラス1000 | 作業環境：クラス10 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| |
純水(10MΩ・cm)で洗浄 | |
| |
| |
| ||||||||||

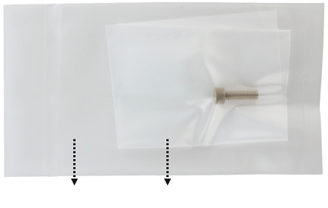

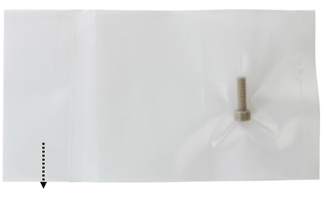

梱包例| 脱脂洗浄 (型式：SL-□□） | 精密洗浄 (型式：SH-□□） |
 1重目梱包 |  1重目梱包2重目梱包 |
| [ ! ]1重目・2重目の梱包とも、脱気されております。 | |
洗浄効果・利用推奨環境洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 有機汚れ除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 有機汚れ除去 コンタミ・粉塵除去 | クリーン環境 （クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 |
詳細情報
基本情報
「脱脂洗浄」「精密洗浄」2種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
| 洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン |
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 有機汚れ除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 有機汚れ除去 コンタミ・粉塵除去 | クリーン環境 （クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 |
塩化ビニル製のため耐薬品性に優れています
【特長】
・軸以外は樹脂製で金属同士の摩耗がないため、金属粉が発生しません
・クリアー仕様のため、透明な扉でもデザインを損なわずご使用可能
・鉛不使用で環境配慮
【用途】
・半導体製造装置、液晶製造装置などに適用
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て）
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1～19 | 20～34 | 35～49 | 50～100 | 101～ |
| 値引率 | 基準単価 | 10% | 15% | 18% | お見積り |
