引張ばねフック自在タイプ

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 912円～4,050円

税込単価: 1,003円～4,455円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

引張りばね　－中重荷重・重荷重タイプ－

4.6

通常価格(税別)： 182円 (税込価格：200円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

引張りばね　－極軽荷重・軽荷重・軽中荷重・中荷重タイプ－

4.6

通常価格(税別)： 182円 (税込価格：200円)

通常出荷日：在庫品1日目

フックが360°回転し、自由度高い設計が可能！コイルと点接触のため、フック折損...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
フック自在タイプ
フック対向角
180°(標準)
洗浄方法
洗浄無し
材質証明書
対象
材質証明書：表面処理
なし
材質証明書：材質（備考）
フック材質はSUS304-WPB

ご注意

2025年8月に発売開始いたしました。
AWFM、AUFMとの性能比較はこちらご参照ください。
コイル材質ごとに選択可能な外径Dが異なります。外径8を除き、同一荷重・同一外径で材質変更ができません。
最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が95型番あります。

外形図・規格表
型番リスト
詳細情報

外形図・規格表

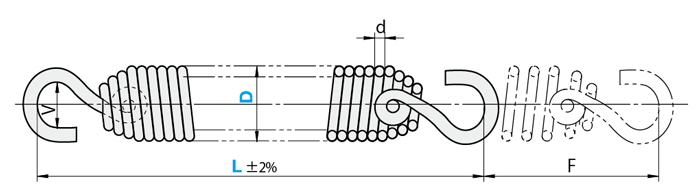

外形図

KWFM
KUFM

[ ! ]本製品は右巻きばねです。
[ ! ]材質SUS304-WPBには磁性があるため、磁性の有無が重要な用途ではご注意ください。
[ ! ]使用回数の目安は100万回です。ただし、これはあくまで目安であり、使用温度や引張荷重などの条件によって寿命は変動します。
より長寿命を求める場合は、許容最大たわみFmax.より小さな荷重での使用を推奨します。
[ ! ]使用可能温度を超えた環境での使用では、ばねの荷重性能が低下する場合があります。
[ ! ]フック部分にはショットピーニング処理を施しているため、コイル部と比べて光沢がございません。品質上の問題ではありませんのでご安心ください。

製品仕様

Type	[ M ]材質
	フック	コイル
KWFM	SUS304-WPB	SWP-B
KUFM		SUS304-WPB

型式表示方法

型式

KWFM8-30

規格表

■KWFM コイル材質：SWP-B
・下表の価格表は25年8月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		コイル線径d	フック線径	フック内径V	許容最大たわみFmax.	最大荷重N	初張力 (参考値)	ばね定数 (参考値)	￥基準単価
TYPE	D−L	[mm]	[mm]	[mm]	[mm]	［N］	［N］	［N/mm］	￥基準単価
KWFM	8−25	1.2	1.4	5.2	4.0	40.0	3.1	9.23	912
	30				6.5			5.68	912
	35				8.0			4.61	917
	40				10.5			3.51
	9−30	1.4	1.6	5.6	7.5	67.0	4.6	8.32
	35				9.5			6.57
	40				11.5			5.43
	45				14.0			4.46
	50				16.5			3.78	1,202
	60				21.0			2.97	1,208
	70				26.0			2.40	1,208
	10.5−35	1.6	1.8	6.9	7.5	87.0	5.7	10.84	974
	40				10.0			8.13	974
	45				12.5			6.50	979
	50				15.5			5.25	1,265
	60				21.0			3.87	1,270
	70				25.5			3.19	1,270
	80				29.5			2.76	1,275
	12.5−40	1.8	2.0	8.5	9.5	102	6.4	10.06	1,057
	45				12.5			7.65	1,062
	50				15.5			6.17	1,347
	60				21.0			4.55	1,358
	70				26.5			3.61	1,363
	80				32.5			2.94	1,482
	90				39.0			2.45	1,487
	100				45.0			2.12	1,493
	15−50	2.0	2.3	10.4	14.5	108	6.6	6.99	2,350
	60				20.5			4.95
	70				26.5			3.83
	80				32.5			3.12	3,250
	90				39.5			2.57
	100				47.0			2.16
	125				62.0			1.64
	17−60	2.3	2.9	12.2	16.0	127	9.0	7.38	2,450
	70				22.0			5.36	2,450
	80				27.0			4.37	3,400
	90				32.0			3.69
	100				38.0			3.11
	125				50.0			2.36
	19−80	2.6	3.2	12.6	27.0	180	11.8	6.23	3,550
	90				34.0			4.95
	100				39.5			4.26
	125				53.5			3.14
	150				68.5			2.46
	20−80	2.9	3.5	14.0	19.0	230	16.8	11.22
	90				23.5			9.07
	100				28.0			7.61
	125				38.5			5.54
	150				50.5			4.22

[ ! ]初張力・ばね定数は参考値です。ロットによって多少のばらつきがあります。

■KUFM コイル材質：SUS304-WPB
・下表の価格表は25年8月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		コイル線径d	フック線径	フック内径V	許容最大たわみFmax.	最大荷重N	初張力 (参考値)	ばね定数 (参考値)	￥基準単価
TYPE	D-L	[mm]	[mm]	[mm]	[mm]	［N］	［N］	［N/mm］	￥基準単価
KUFM	8−25	1.2	1.4	5.2	4.5	40.0	2.9	8.24	969
	30				7.0			5.30	969
	35				9.5			3.91	974
	40				12.5			2.97
	8.5−30	1.4	1.6	5.6	7.0	67.0	4.9	8.87
	35				10.5			5.91
	40				11.5			5.40
	45				13.5			4.60
	50				16.0			3.88	1,259
	60				20.5			3.03	1,265
	70				25.0			2.48	1,265
	13−40	1.8	2.0	8.5	11.5	87.0	5.4	7.10	1,094
	45				15.0			5.44	1,094
	50				18.0			4.53	1,384
	60				24.5			3.33	1,384
	70				30.5			2.68	1,389
	80				37.5			2.18	1,394
	15−45	2.0	2.3	10.4	13.0	102	6.1	7.38	1,171
	50				17.0			5.64	2,350
	60				24.0			4.00
	70				32.0			3.00
	80				39.5			2.43	3,250
	90				43.5			2.21
	100				51.0			1.88
	17−60	2.3	2.9	12.2	16.0	108	8.4	6.23	2,450
	70				22.5			4.43	2,450
	80				28.0			3.56	3,400
	90				33.0			3.02
	100				39.5			2.52
	125				53.5			1.86
	19−60	2.6	2.9	12.2	13.5	127	11.0	8.59	2,450
	70				18.0			6.44	2,450
	80				23.5			4.94	3,550
	90				29.0			4.00
	100				34.0			3.41
	125				46.0			2.52
	20−80	2.9	3.2	12.6	22.0	180	15.6	7.47
	90				25.0			6.58
	100				29.5			5.57
	125				40.5			4.06
	150				52.0			3.16
	22−80	3.2	3.5	14.0	18.5	230	19.1	11.40	4,050
	90				22.5			9.37
	100				28.0			7.53
	125				38.5			5.48
	150				51.0			4.14

[ ! ]初張力・ばね定数は参考値です。ロットによって多少のばらつきがあります。

技術情報

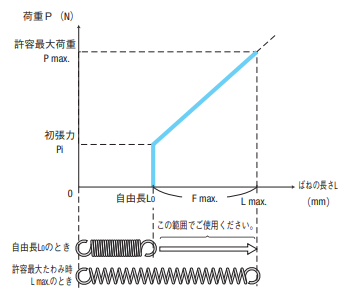

ばねの長さLと荷重Pとの関係

引張ばねの場合

使用可能温度

SWP-B材：常温（0～40℃）
ステンレス製：-10～100℃
※上記温度を超えて使用された場合、条件により荷重値は変動します。
※耐熱が必要な場合や錆の発生の恐れが懸念される環境で使用される場合は、ステンレス製をおすすめいたします。

使用回数目安

100万回
・上記回数はあくまで目安であり、引張方向や使用温度・環境、引張荷重などの条件によって寿命は変動します。
・より長寿命を求める場合は、許容最大たわみFmax.より小さな荷重での使用を推奨します。
・フックの使用状況によってはフック部分が早期損傷する場合があります。

その他

・許容最大たわみFmax.（mm）以下でご使用ください。許容最大たわみFmax.を超えて使用すると、ばねが変形したり、
少ない使用回数で破損したりする可能性があります。取り付け時にも引張ばねを許容たわみ量以上に
伸ばしすぎないようにご注意ください。
・材質SUS304-WPBには磁性があるため、磁性の有無が重要な用途ではご注意ください。

型番リスト

表示件数

型番

材質

許容荷重（範囲指定）

(N)

最大荷重

(N)

許容荷重時長さ L+F

(mm)

自由長 L

(mm)

コイル外径 D

(φ)

初張力

(N)

基準ばね定数

(N/mm)

線径

(φ)

最大タワミ

(mm)

材質証明書：材質

RoHS?

最小発注数量

SUS304-WPB	30.01～60.00	40	29.5	25	8	2.9	8.24	1.2	4.5	SUS304-WPB	10	1個
SUS304-WPB	30.01～60.00	40	37	30	8	2.9	5.3	1.2	7	SUS304-WPB	10	1個
SUS304-WPB	30.01～60.00	40	44.5	35	8	2.9	3.91	1.2	9.5	SUS304-WPB	10	1個
SUS304-WPB	30.01～60.00	40	52.5	40	8	2.9	2.97	1.2	12.5	SUS304-WPB	10	1個
SUS304-WPB	60.01～110.00	67	37	30	8.5	4.9	8.87	1.4	7	SUS304-WPB	10	1個
SUS304-WPB	60.01～110.00	67	45.5	35	8.5	4.9	5.91	1.4	10.5	SUS304-WPB	10	1個
SUS304-WPB	60.01～110.00	67	51.5	40	8.5	4.9	5.4	1.4	11.5	SUS304-WPB	10	1個
SUS304-WPB	60.01～110.00	67	58.5	45	8.5	4.9	4.6	1.4	13.5	SUS304-WPB	10	1個
SUS304-WPB	60.01～110.00	67	66	50	8.5	4.9	3.88	1.4	16	SUS304-WPB	10	1個
SUS304-WPB	60.01～110.00	67	80.5	60	8.5	4.9	3.03	1.4	20.5	SUS304-WPB	10	1個
SUS304-WPB	60.01～110.00	67	95	70	8.5	4.9	2.48	1.4	25	SUS304-WPB	10	1個
SUS304-WPB	60.01～110.00	87	51.5	40	13	5.4	7.1	1.8	11.5	SUS304-WPB	10	1個
SUS304-WPB	60.01～110.00	87	60	45	13	5.4	5.44	1.8	15	SUS304-WPB	10	1個
SUS304-WPB	60.01～110.00	87	68	50	13	5.4	4.53	1.8	18	SUS304-WPB	10	1個
SUS304-WPB	60.01～110.00	87	84.5	60	13	5.4	3.33	1.8	24.5	SUS304-WPB	10	1個
SUS304-WPB	60.01～110.00	87	100.5	70	13	5.4	2.68	1.8	30.5	SUS304-WPB	10	1個
SUS304-WPB	60.01～110.00	87	117.5	80	13	5.4	2.18	1.8	37.5	SUS304-WPB	10	1個
SUS304-WPB	60.01～110.00	102	58	45	15	6.1	7.38	2	13	SUS304-WPB	10	1個
SUS304-WPB	60.01～110.00	102	67	50	15	6.1	5.64	2	17	SUS304-WPB	10	1個
SUS304-WPB	60.01～110.00	102	84	60	15	6.1	4	2	24	SUS304-WPB	10	1個
SUS304-WPB	60.01～110.00	102	102	70	15	6.1	3	2	32	SUS304-WPB	10	1個
SUS304-WPB	60.01～110.00	102	119.5	80	15	6.1	2.43	2	39.5	SUS304-WPB	10	1個
SUS304-WPB	60.01～110.00	102	133.5	90	15	6.1	2.2	2	43.5	SUS304-WPB	10	1個
SUS304-WPB	60.01～110.00	102	151	100	15	6.1	1.88	2	51	SUS304-WPB	10	1個
SUS304-WPB	60.01～110.00	108	76	60	17	8.4	6.23	2.3	16	SUS304-WPB	10	1個
SUS304-WPB	60.01～110.00	108	92.5	70	17	8.4	4.43	2.3	22.5	SUS304-WPB	10	1個
SUS304-WPB	60.01～110.00	108	108	80	17	8.4	3.56	2.3	28	SUS304-WPB	10	1個
SUS304-WPB	60.01～110.00	108	123	90	17	8.4	3.02	2.3	33	SUS304-WPB	10	1個
SUS304-WPB	60.01～110.00	108	139.5	100	17	8.4	2.52	2.3	39.5	SUS304-WPB	10	1個
SUS304-WPB	60.01～110.00	108	178.5	125	17	8.4	1.86	2.3	53.5	SUS304-WPB	10	1個
SUS304-WPB	110.01～	127	73.5	60	19	11	8.59	2.6	13.5	SUS304-WPB	10	1個
SUS304-WPB	110.01～	127	88	70	19	11	6.44	2.6	18	SUS304-WPB	10	1個
SUS304-WPB	110.01～	127	103.5	80	19	11	4.94	2.6	23.5	SUS304-WPB	10	1個
SUS304-WPB	110.01～	127	119	90	19	11	4	2.6	29	SUS304-WPB	10	1個
SUS304-WPB	110.01～	127	134	100	19	11	3.41	2.6	34	SUS304-WPB	10	1個
SUS304-WPB	110.01～	127	171	125	19	11	2.52	2.6	46	SUS304-WPB	10	1個
SUS304-WPB	110.01～	180	102	80	20	15.6	7.47	2.9	22	SUS304-WPB	10	1個
SUS304-WPB	110.01～	180	115	90	20	15.6	6.58	2.9	25	SUS304-WPB	10	1個
SUS304-WPB	110.01～	180	129.5	100	20	15.6	5.57	2.9	29.5	SUS304-WPB	10	1個
SUS304-WPB	110.01～	180	165.5	125	20	15.6	4.06	2.9	40.5	SUS304-WPB	10	1個
SUS304-WPB	110.01～	180	202	150	20	15.6	3.16	2.9	52	SUS304-WPB	10	1個
SUS304-WPB	110.01～	230	98.5	80	22	19.1	11.4	3.2	18.5	SUS304-WPB	10	1個
SUS304-WPB	110.01～	230	112.5	90	22	19.1	9.37	3.2	22.5	SUS304-WPB	10	1個
SUS304-WPB	110.01～	230	128	100	22	19.1	7.53	3.2	28	SUS304-WPB	10	1個
SUS304-WPB	110.01～	230	163.5	125	22	19.1	5.48	3.2	38.5	SUS304-WPB	10	1個
SUS304-WPB	110.01～	230	201	150	22	19.1	4.14	3.2	51	SUS304-WPB	10	1個
SWP-B	30.01～60.00	40	29	25	8	3.1	9.23	1.2	4	SWP-B	10	1個
SWP-B	30.01～60.00	40	36.5	30	8	3.1	5.68	1.2	6.5	SWP-B	10	1個
SWP-B	30.01～60.00	40	43	35	8	3.1	4.61	1.2	8	SWP-B	10	1個
SWP-B	30.01～60.00	40	50.5	40	8	3.1	3.51	1.2	10.5	SWP-B	10	1個
SWP-B	60.01～110.00	67	37.5	30	9	4.6	8.32	1.4	7.5	SWP-B	10	1個
SWP-B	60.01～110.00	67	44.5	35	9	4.6	6.57	1.4	9.5	SWP-B	10	1個
SWP-B	60.01～110.00	67	51.5	40	9	4.6	5.43	1.4	11.5	SWP-B	10	1個
SWP-B	60.01～110.00	67	59	45	9	4.6	4.46	1.4	14	SWP-B	10	1個
SWP-B	60.01～110.00	67	66.5	50	9	4.6	3.78	1.4	16.5	SWP-B	10	1個
SWP-B	60.01～110.00	67	81	60	9	4.6	2.97	1.4	21	SWP-B	10	1個
SWP-B	60.01～110.00	67	96	70	9	4.6	2.4	1.4	26	SWP-B	10	1個
SWP-B	60.01～110.00	87	42.5	35	10.5	5.7	10.84	1.6	7.5	SWP-B	10	1個
SWP-B	60.01～110.00	87	50	40	10.5	5.7	8.13	1.6	10	SWP-B	10	1個
SWP-B	60.01～110.00	87	57.5	45	10.5	5.7	6.5	1.6	12.5	SWP-B	10	1個

通常単価(税別) (税込単価)	通常出荷日

969円 ( 1,066円 )	在庫品1日目当日出荷可能
969円 ( 1,066円 )	在庫品1日目当日出荷可能
974円 ( 1,071円 )	在庫品1日目当日出荷可能
974円 ( 1,071円 )	在庫品1日目当日出荷可能
974円 ( 1,071円 )	在庫品1日目当日出荷可能
974円 ( 1,071円 )	在庫品1日目当日出荷可能
974円 ( 1,071円 )	在庫品1日目当日出荷可能
974円 ( 1,071円 )	在庫品1日目当日出荷可能
1,259円 ( 1,385円 )	在庫品1日目当日出荷可能
1,265円 ( 1,392円 )	在庫品1日目当日出荷可能
1,265円 ( 1,392円 )	在庫品1日目当日出荷可能
1,094円 ( 1,203円 )	在庫品1日目当日出荷可能
1,094円 ( 1,203円 )	在庫品1日目当日出荷可能
1,384円 ( 1,522円 )	在庫品1日目当日出荷可能
1,384円 ( 1,522円 )	在庫品1日目当日出荷可能
1,389円 ( 1,528円 )	在庫品1日目当日出荷可能
1,394円 ( 1,533円 )	在庫品1日目当日出荷可能
1,171円 ( 1,288円 )	在庫品1日目当日出荷可能
2,350円 ( 2,585円 )	在庫品1日目当日出荷可能
2,350円 ( 2,585円 )	在庫品1日目当日出荷可能
2,350円 ( 2,585円 )	在庫品1日目当日出荷可能
3,250円 ( 3,575円 )	在庫品1日目当日出荷可能
3,250円 ( 3,575円 )	在庫品1日目当日出荷可能
3,250円 ( 3,575円 )	在庫品1日目当日出荷可能
2,450円 ( 2,695円 )	在庫品1日目当日出荷可能
2,450円 ( 2,695円 )	在庫品1日目当日出荷可能
3,400円 ( 3,740円 )	在庫品1日目当日出荷可能
3,400円 ( 3,740円 )	在庫品1日目当日出荷可能
3,400円 ( 3,740円 )	在庫品1日目当日出荷可能
3,400円 ( 3,740円 )	在庫品1日目当日出荷可能
2,450円 ( 2,695円 )	在庫品1日目当日出荷可能
2,450円 ( 2,695円 )	在庫品1日目当日出荷可能
3,550円 ( 3,905円 )	在庫品1日目当日出荷可能
3,550円 ( 3,905円 )	在庫品1日目当日出荷可能
3,550円 ( 3,905円 )	在庫品1日目当日出荷可能
3,550円 ( 3,905円 )	在庫品1日目当日出荷可能
3,550円 ( 3,905円 )	在庫品1日目当日出荷可能
3,550円 ( 3,905円 )	在庫品1日目当日出荷可能
3,550円 ( 3,905円 )	在庫品1日目当日出荷可能
3,550円 ( 3,905円 )	在庫品1日目当日出荷可能
3,550円 ( 3,905円 )	在庫品1日目当日出荷可能
4,050円 ( 4,455円 )	在庫品1日目当日出荷可能
4,050円 ( 4,455円 )	在庫品1日目当日出荷可能
4,050円 ( 4,455円 )	在庫品1日目当日出荷可能
4,050円 ( 4,455円 )	在庫品1日目当日出荷可能
4,050円 ( 4,455円 )	在庫品1日目当日出荷可能
912円 ( 1,003円 )	在庫品1日目当日出荷可能
912円 ( 1,003円 )	在庫品1日目当日出荷可能
917円 ( 1,009円 )	在庫品1日目当日出荷可能
917円 ( 1,009円 )	在庫品1日目当日出荷可能
917円 ( 1,009円 )	在庫品1日目当日出荷可能
917円 ( 1,009円 )	在庫品1日目当日出荷可能
917円 ( 1,009円 )	在庫品1日目当日出荷可能
917円 ( 1,009円 )	在庫品1日目当日出荷可能
1,202円 ( 1,322円 )	在庫品1日目当日出荷可能
1,208円 ( 1,329円 )	在庫品1日目当日出荷可能
1,208円 ( 1,329円 )	在庫品1日目当日出荷可能
974円 ( 1,071円 )	在庫品1日目当日出荷可能
974円 ( 1,071円 )	在庫品1日目当日出荷可能
979円 ( 1,077円 )	在庫品1日目当日出荷可能

基本情報
納期・価格

基本情報

フックが360°回転し、自由度高い設計が可能！コイルと点接触のため、フック折損リスクを低減！
機能性と信頼性を兼ね備えた「引張ばね　フック自在タイプ」です。

ご注意

2025年8月に発売開始いたしました。
AWFM、AUFMとの性能比較はこちらご参照ください。
コイル材質ごとに選択可能な外径Dが異なります。外径8を除き、同一荷重・同一外径で材質変更ができません。
最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応				個別対応
数量区分	小口			大口	大口
数　量	1〜3	4〜10	11〜20	21~50	51~
値引率	基準単価	22%	54%	67%	お見積り
出荷日	通常				お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]値引き率は商品によって変動がございます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

引張ばねフック自在タイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品引張ばねフック自在タイプ	【エコノミーシリーズ】 RoHS対応引張りばね重荷重ダブルフックタイプ	【クリーン洗浄品】引張りばね　フック組込みタイプ	引張コイルばね TESSタイプ	引張スプリング	引きスプリング逆丸フック
メーカー	ミスミ	ミスミ	ミスミ	トラスコ中山	サミニ	エスコ
通常価格	912円-	70円 -	-	773円 -	180円 -	667円 -
通常出荷日	在庫品1日目	在庫品1日目	8日目	1日目〜	在庫品1日目〜	1日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	-	-	-
特性・用途	該当なし	該当なし	クリーン洗浄	-	-	-
種類	フック自在タイプ	標準タイプ	標準タイプ	標準タイプ	標準タイプ	標準タイプ
フック対向角	180°(標準)	180°(2重)	180°(標準)	180°(標準)	180°(標準)	180°(標準)
洗浄方法	洗浄無し	-	-	-	-	-
