L型板金 取付板・ブラケット－フリー寸法 四角穴タイプ－ SWRFS
- 通常単価(税別)
- -
- 税込単価
- -
四角穴加工に対応しました！鉄・アルミ・ステンレスからご選定頂けるL型板金ブラケ...
詳細情報を確認するご注意
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
未確定：候補が8型番あります。
外形図・規格表
外形図

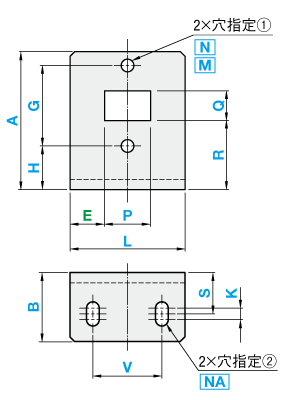

SWRFS
（共通寸法）
[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。詳細は>>こちら
[ ! ]仕様・加工限界の詳細は>>こちら
[ ! ]穴指定②［NA］の長穴向きを変更可能（追加工参照）
■穴種選択表
| 穴種 | ボルト通し穴 | タップ穴（並目） |
| Code | N・NA | M |
| 形状図 | [ ! ]  |  |
[ ! ]d寸法は規格表下部 |
| 型式 | [ M ]材質 | [ S ]表面処理 | ||
| Type | 材質記号 | |||
| SWRFS | SP | T0.8~3.2 T4.5~6.0 | : SPCC : SPHC | － |
| SPB | 四三酸化鉄皮膜 | |||
| SPU | 三価クロメート(白) | |||
| SPK | 三価クロメート(黒) | |||
| AM | A5052 | － | ||
| AMW | アルマイト処理(白) | |||
| AMB | アルマイト処理(黒) | |||
| SUD | T0.8~6.0 | : SUS304(2B) | － | |
規格表
| 型式 | － | T | － | A | － | B | － | L | － | P | － | Q | － | E | － | R | － | H | － | G | － | 穴指定① Code・呼び径 | － | V | － | S | － | 穴指定② Code・呼び径 | － | K | ||
| Type | － | 材質記号 | ||||||||||||||||||||||||||||||
| SWRFS | － | SP | － | T4.5 | － | A60 | － | B30 | － | L50 | － | P20 | － | Q13 | － | E15 | － | R30 | － | H19 | － | G35 | － | N5 | － | V30 | － | S18 | － | NA5 | － | K5 |
| 型式 | 選択 | 指定1mm単位 | P | Q | E | R | H | G | 穴指定① Code/指定方法 | V | S | 穴指定② Code/指定方法 | K | ||||
| Type | 材質記号 | T | A | B | L | ||||||||||||
| SWRFS | SP SPB SPU SPK | 0.8 ・ 1.0 ・ 1.2 ・ 1.6 2.3 ・ 3.2 ・ 4.5 ・ 6.0 | 20 ～ 200 (300) [ ! ] | 15 ～ 200 [ ! ] | 10 ～ 200 [ ! ] | 指定 1mm単位 | 指定 0.1mm単位 | N (ボルト通し穴) 0・3・4・5 6・8・10 （選択） [ ! ] | M (タップ穴) 0・3・4・5 6・8・10 （選択） [ ! ] | 指定 0.1mm単位 | NA (ボルト通し穴) 0・3・4・5 6・8・10 （選択） [ ! ] | 指定 0.1mm単位 [ ! ]K≦NA×5 | |||||
| AM AMW AMB | 1.0 ・ 1.5 ・ 2.0 ・ 3.0 ・ 4.0 ・ 5.0 | ||||||||||||||||
| SUD | 0.8 ・ 1.0 ・ 1.2 ・ 1.5 ・ 2.0 3.0 ・ 4.0 ・ 5.0 ・ 6.0 | ||||||||||||||||
| [ ! ]P・Q≧T×2 [ ! ]T6.0は、A≦300, B≧20, L≧20 [ ! ]四角穴の隅Rはほとんどつきません。 [ ! ]穴が端面に近すぎると穴が変形する可能性がありますが、加工限界内であればそのまま加工します。 | |||||||||||||||||
[ ! ]N・NA加工寸法表
| N・NA指定値 | 通し穴径(d) |
| 0 | (穴無し) |
| 3 | 3.5 |
| 4 | 4.5 |
| 5 | 5.5 |
| 6 | 6.5 |
| 8 | 9 |
| 10 | 11 |
[ ! ]穴加工対応表
[ ! ]AM/AMW/AMBはT1.0時タップ穴不可
| T | N・NA（ボルト通し穴） | M（タップ穴） |
| 0.8 | 0・3・4・5・6・8・10 | 0 |
| 1.0、1.2 | 0・3 | |
| 1.5、1.6 | 0・3・4 | |
| 2.0、2.3 | 0・3・4・5・6 | |
| 3.0、3.2 | 0・3・4・5・6・8 | |
| 4.0～6.0 | 0・3・4・5・6・8・10 |
追加工
| Alterations | 長穴角度変更 |
 | |
| Code | RC |
| Spec. | 長穴を上図のように変更します。 [ ! ]寸法関係に注意 指定方法 RCを型式末尾に追加 （例）～－RC |
| ￥/1Code | 無料 |
仕様・加工限界
[ ! ]許容差は下図を参照
＜加工寸法の普通許容差＞
※板金は、JIS B 0408の金属プレス加工品普通許容差の公差等級：B級を採用。
[ ! ]バリ高さ0.1以下
[ ! ]曲げ角度公差±1°
＜加工寸法の普通許容差＞
| 商品 | 基準寸法の区分 （A・B寸法） | 6以下 | 6を超え 30以下 | 30を超え 120以下 | 120を超え 400以下 |
| 板金（曲げ無） | 許容差（a・b） | ±0.3 | ±0.5 | ±0.8 | ±1.2 |
[ ! ]バリ高さ0.1以下
[ ! ]曲げ角度公差±1°
[ ! ]薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの際はご注意ください。
[ ! ]長穴は寸法によっては下記形状となる可能性があります。
(取付穴の機能に支障がない程度です)
| T | f(穴と曲げの距離) | b (穴と断面 との距離) | g (曲げと端面 との距離) | ||||
| SPCC SPHC SS400 | A5052 | SUS304 | 通し穴 | タップ穴 | 曲げ線と 平行な長穴 （四角穴） | ||
| 0.8 | ー | 0.8 | 2 | 3 | 3.5 | 1 | 5 |
| 1.0 | 1.0 | 1.0 | 2 | 3 | 3.5 | 1 | 5.5 |
| 1.2 | ー | 1.2 | 2 | 3 | 3.5 | 1 | 5.5 |
| 1.6 | 1.5 | 1.5 | 2 | 3 | 4 | 1 | 6 |
| 2.3 | 2.0 | 2.0 | 2 | 3 | 5 | 1.5 | 7 |
| 3.2 | 3.0 | 3.0 | 2 | 3 | 7 | 1.5 | 9 |
| 4.5 | 4.0 | 4.0 | 3 | 4 | 8(9) | 2 | 11 |
| ー | 5.0 | 5.0 | 3 | 4 | 15 | 2.5 | 18 |
| 6.0 | ー | 6.0 | 3 | 4 | 15 | 2.5 | 18 |

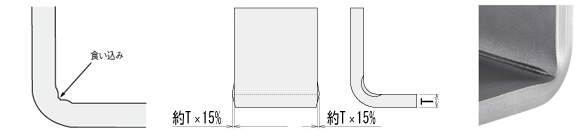

[ ! ]上記加工限界値で寸法指定した場合、穴が変形する可能性があります。
| T | 曲げ後R | ブレーキキズ | |||
| 位置 | 深さ | ||||
| SPCC SPHC SS400 | A5052 | SUS304 | （r） | （e） | （d） |
| 0.8 | ー | 0.8 | 0.8 | 5 | 0.1 |
| 1.0 | 1.0 | 1.0 | 1.0 | 5 | 0.1 |
| 1.2 | ー | 1.2 | 1.2 | 5 | 0.1 |
| 1.6 | 1.5 | 1.5 | 1.5 | 6 | 0.1 |
| 2.3 | 2.0 | 2.0 | 2.0 | 7.5 | 0.1 |
| 3.2 | 3.0 | 3.0 | 3.0 | 10.5 | 0.2 |
| 4.5 | 4.0 | 4.0 | 4.0 | 13.5 | 0.3 |
| ー | 5.0 | 5.0 | 5.0 | 17 | 0.5 |
| 6.0 | ー | 6.0 | 6.0 | 17 | 0.5 |
[ ! ]最小曲げRにて製作している為、衝撃など応力が集中する環境下でのご使用は破損のおそれがあります。
材質（表面処理）、加工方法別の外観
| なし | 四三酸化鉄皮膜 | 三価クロメート（白） | 三価クロメート（黒） | |
| SP | SPB | SPU | SPK | |
| SPCC T0.8～3.2 |  |  |  |  |
| SPHC T4.5～6.0 |  |  |  |  |
| なし | アルマイト処理（白） | アルマイト処理（黒） | |
| AM | AMW | AMB | |
| A5052 |  |  |  |
| なし | |
| SUD | |
| SUS304（2B) T0.8～6.0 |  |
関連リンク
規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 3日目 |
- ( - ) | 5日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
四角穴加工に対応しました！
鉄・アルミ・ステンレスからご選定頂けるL型板金ブラケットです。
汎用的な穴パターンをご用意しております。
ご注意
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| A | B | T | ￥基準単価 | |||||||
| SPCC / SPHC / SS400 | A5052 | SUS304 | ||||||||
| 処理無し | 四三酸化 鉄皮膜 | 三価 クロメート （白） | 三価 クロメート （黒） | 処理無し | アルマイト 処理 （白） | アルマイト 処理 （黒） | 処理無し | |||
| SP | SPB | SPU | SPK | AM | AMW | AMB | SUD | |||
| 20~100 | 15~100 | 0.8~1.6 | 4,040 | 4,320 | 4,320 | 4,320 | 4,440 | 5,740 | 6,000 | 4,480 |
| 2.0~3.2 | 4,380 | 4,680 | 4,680 | 4,680 | 4,520 | 5,840 | 6,080 | 5,080 | ||
| 4.0~5.0 | 4,900 | 5,240 | 5,240 | 5,240 | 5,880 | 7,580 | 7,900 | 6,020 | ||
| 6 | 5,880 | 6,290 | 6,290 | 6,290 | - | - | - | 7,220 | ||
| 101~200 | 0.8~1.6 | 6,080 | 6,480 | 6,480 | 6,480 | 8,000 | 10,220 | 10,640 | 8,040 | |
| 2.0~3.2 | 6,580 | 7,020 | 7,020 | 7,020 | 8,140 | 10,360 | 10,800 | 9,160 | ||
| 4.0~5.0 | 7,360 | 7,840 | 7,840 | 7,840 | 10,560 | 13,460 | 14,000 | 10,800 | ||
| 6 | 8,830 | 9,410 | 9,410 | 9,410 | - | - | - | 12,960 | ||
| 101~200 | 15~100 | 0.8~1.6 | 5,460 | 5,860 | 5,860 | 5,860 | 7,180 | 9,220 | 9,560 | 7,260 |
| 2.0~3.2 | 5,920 | 6,340 | 6,340 | 6,340 | 7,320 | 9,340 | 9,680 | 8,240 | ||
| 4.0~5.0 | 6,380 | 7,020 | 7,020 | 7,020 | 9,520 | 12,120 | 12,620 | 9,740 | ||
| 6 | 7,660 | 8,420 | 8,420 | 8,420 | - | - | - | 11,690 | ||
| 101~200 | 0.8~1.6 | 7,660 | 8,100 | 8,100 | 8,100 | 10,800 | 13,820 | 14,380 | 10,860 | |
| 2.0~3.2 | 8,320 | 8,840 | 8,840 | 8,840 | 11,000 | 14,040 | 14,580 | 12,360 | ||
| 4.0~5.0 | 8,940 | 9,700 | 9,700 | 9,700 | 14,280 | 18,220 | 18,920 | 14,600 | ||
| 6 | 10,730 | 11,640 | 11,640 | 11,640 | - | - | - | 17,520 | ||
| 201~300 | 15~100 | 6 | 10,080 | 11,080 | 11,080 | 11,080 | - | - | - | 21,380 |
| 101~200 | 6 | 15,100 | 16,380 | 16,380 | 16,380 | - | - | - | 27,400 | |
■数量スライド価格
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数量 | 1~3 | 4～7 | 8～19 | 20～39 | 40～100 | 101～ |
| 値引率 | 基準価格 | 35% | 40% | 50% | 50% | お見積り |
| 出荷日 | 通常 | +2日 | +5日 | |||
