板金 取付板・ブラケット -フリー寸法 四角穴タイプ- JTRFS
四角穴加工に対応しました！鉄・アルミ・ステンレスからご選定頂ける平型板金ブラケ...
詳細情報を確認するご注意
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
未確定：候補が13型番あります。
外形図・規格表

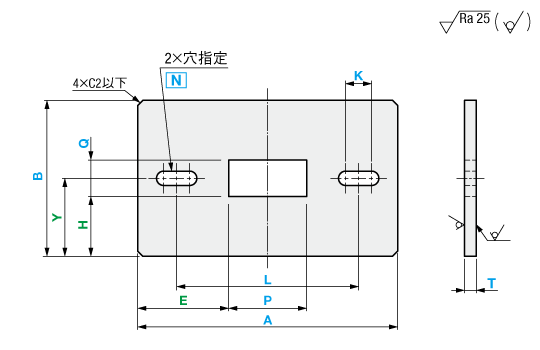

外形図
JTRFS
[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。詳細は>>こちら
[ ! ]仕様・加工限界の詳細は>>こちら
[ ! ]穴指定［N］の長穴向きを変更可能（追加工参照）
[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。詳細は>>こちら
[ ! ]仕様・加工限界の詳細は>>こちら
[ ! ]穴指定［N］の長穴向きを変更可能（追加工参照）
■穴種選択表
| 穴種 | ボルト通し穴 |
| Code | N |
| 形状図 | [ ! ]  |
| [ ! ]d寸法は規格表下部 「N加工寸法表」参照 |
| 型式 | [ M ]材質 | [ S ]表面処理 | ||
| Type | 材質記号 | |||
| JTRFS | SP | T0.8~3.2 T4.5~6.0 T9.0 | : SPCC : SPHC : SS400(黒皮) | － |
| SPB | 四三酸化鉄皮膜 | |||
| SPU | 三価クロメート(白) | |||
| SPK | 三価クロメート(黒) | |||
| AM | A5052 | － | ||
| AMW | アルマイト処理(白) | |||
| AMB | アルマイト処理(黒) | |||
| SUD | T0.8~6.0 T9.0 | : SUS304(2B) : SUS304(No.1) | － | |
規格表
| 型式 | － | A | － | B | － | T | － | P | － | Q | － | E | － | H | － | Y | － | 穴指定 Code・呼び径 | － | K | － | L | ||
| Type | － | 材質記号 | ||||||||||||||||||||||
| JTRFS | － | SP | － | A100 | － | B60 | － | T4.5 | － | P30 | － | Q14 | － | E35 | － | H23 | － | Y30 | － | N6 | － | K10 | － | L75 |
| 型式 | 指定1mm単位 | 選択 | P | Q | E | H | Y | 穴指定 | K | L | ||
| Type | 材質記号 | A | B | T | Code/指定方法 | |||||||
| JTRFS | SP SPB SPU SPK | 10 ～ 300 | 5 ～ 300 [ ! ] | 0.8 ・ 1.0 ・ 1.2 ・ 1.6 ・ 2.3 3.2 ・ 4.5 ・ 6.0 ・ 9.0 | 指定 1mm単位 | 指定 0.1mm単位 | N (ボルト通し穴) 0・3・4・5 6・8・10 （選択） [ ! ] | 指定 0.1mm単位 [ ! ]K≦N×10 | ||||
| AM AMW AMB | 1.0 ・ 1.5 ・ 2.0 ・ 3.0 ・ 4.0 ・ 5.0 | |||||||||||
| SUD | 0.8 ・ 1.0 ・ 1.2 ・ 1.5 ・ 2.0 3.0 ・ 4.0 ・ 5.0 ・ 6.0 ・ 9.0 | |||||||||||
| [ ! ]P・Q≧T×2 [ ! ]T6.0は、B≧6 T9.0は、B≧9 [ ! ]四角穴の隅Rはほとんどつきません。 [ ! ]穴が端面に近すぎると穴が変形する可能性がありますが、加工限界内であればそのまま加工します。 | ||||||||||||
[ ! ]N加工寸法表
| N指定値 | 通し穴径(d) |
| 0 | (穴無し) |
| 3 | 3.5 |
| 4 | 4.5 |
| 5 | 5.5 |
| 6 | 6.5 |
| 8 | 9 |
| 10 | 11 |
[ ! ]穴加工対応表
| T | N（ボルト通し穴） |
| 0.8 | 0・3・4・5・6・8・10 |
| 1.0、1.2 | |
| 1.5、1.6 | |
| 2.0、2.3 | |
| 3.0、3.2 | |
| 4.0～6.0 | |
| 9 | 0・5・6・8・10 |
追加工
Alteration | 長穴角度変更 | コーナーカット |
 |  | |
Code | RC | CC |
Spec. | 長穴を上図のように変更します。 [ ! ]寸法関係に注意 指定方法 RCを型式末尾に追加 (例)～－RC | CC＝指定1mm単位 1≦CC≦10 指定方法 CCを型式末尾に追加 (例)～－CC5 |
￥/1Code | 無料 | 600 |
仕様・加工限界
[ ! ]許容差は下図を参照
＜加工寸法の普通許容差＞
※板金は、JIS B 0408の金属プレス加工品普通許容差の公差等級：B級を採用。[ ! ]バリ高さ0.1以下
＜加工寸法の普通許容差＞
| 商品 | 基準寸法の区分 （A・B寸法） | 6以下 | 6を超え 30以下 | 30を超え 120以下 | 120を超え 400以下 |
| 板金（曲げ無） | 許容差（a・b） | ±0.1 | ±0.2 | ±0.3 | ±0.5 |
[ ! ]薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの際はご注意ください。
[ ! ]長穴は寸法によっては下記形状となる可能性があります。
(取付穴の機能に支障がない程度です)
[ ! ]穴と穴、穴と端面の肉厚に加工限界があります。（例：下図ｂ部）
| T | b | ||
| SPCC SPHC SS400 | |||
| A5052 | SUS304 | ||
| 0.8 | ー | 0.8 | 1 |
| 1.0 | 1.0 | 1.0 | 1 |
| 1.2 | ー | 1.2 | 1 |
| 1.6 | 1.5 | 1.5 | 1 |
| 2.3 | 2.0 | 2.0 | 1.5 |
| 3.2 | 3.0 | 3.0 | 1.5 |
| 4.5 | 4.0 | 4.0 | 2 |
| ー | 5.0 | 5.0 | 2.5 |
| 6.0 | ー | 6.0 | 2.5 |
| 9.0 | ー | 9.0 | 4 |
材質（表面処理）、加工方法別の外観
| なし | 四三酸化鉄皮膜 | 三価クロメート（白） | 三価クロメート（黒） | |
| SP | SPB | SPU | SPK | |
| SPCC T0.8～3.2 |  |  |  |  |
| SPHC T4.5～6.0 |  |  |  |  |
| SS400 （黒皮） T9.0 |  |  |  |  |
| なし | アルマイト処理（白） | アルマイト処理（黒） | |
| AM | AMW | AMB | |
| A5052 |  |  |  |
| なし | |
| SUD | |
| SUS304（2B) T0.8～6.0 |  |
