板金取付板・ブラケット -フリー寸法四角穴タイプ- JTRAS

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

板金取付板・ブラケット -フリー寸法タイプ- JTAAS・JTAAR

4.6

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

板金取付板・ブラケット -フリー寸法タイプ- JTDAS・JTDAR

4.4

通常出荷日：3 日目～

四角穴加工に対応しました！鉄・アルミ・ステンレスからご選定頂ける平型板金ブラケ...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
板金
部品取付穴
あり
長穴
なし
側面穴
なし
穴位置
フリー寸法
穴数
1
洗浄方法
洗浄無し
コーナー形状仕様
コーナーカット
材質証明書
対象

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。

未確定：候補が13型番あります。

外形図・規格表
型番リスト
詳細情報

外形図・規格表

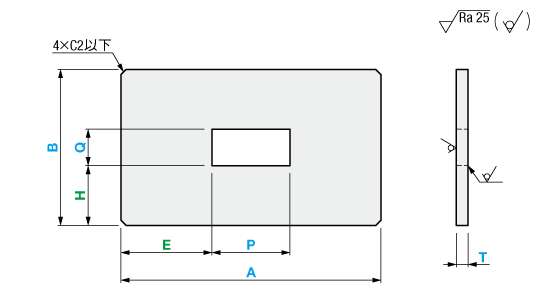

外形図

JTRAS

[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。詳細は>>こちら
[ ! ]仕様・加工限界の詳細は>>こちら

型式		[ M ]材質		[ S ]表面処理
Type	材質記号
JTRAS	SP	T0.8~3.2 T4.5~6.0 T9.0	: SPCC : SPHC : SS400(黒皮)	－
	SPB			四三酸化鉄皮膜
	SPU			三価クロメート(白)
	SPK			三価クロメート(黒)
	AM	A5052		－
	AMW			アルマイト処理(白)
	AMB			アルマイト処理(黒)
	SUD	T0.8~6.0 T9.0	: SUS304(2B) : SUS304(No.1)	－

規格表

型式

－

Type

－

材質記号

JTRAS

－

A100

－

B60

－

T4.5

－

P30

－

Q14

－

E35

－

H23

型式		指定1mm単位		選択	P	Q	E	H
Type	材質記号	A	B	T
JTRAS	SP SPB SPU SPK	10 ～ 300	5 ～ 300 [ ! ]	0.8 ・ 1.0 ・ 1.2 ・ 1.6 ・ 2.3 3.2 ・ 4.5 ・ 6.0 ・ 9.0	指定 1mm単位
	AM AMW AMB			1.0 ・ 1.5 ・ 2.0 ・ 3.0 ・ 4.0 ・ 5.0
	SUD			0.8 ・ 1.0 ・ 1.2 ・ 1.5 ・ 2.0 3.0 ・ 4.0 ・ 5.0 ・ 6.0 ・ 9.0
[ ! ]P・Q≧T×2 [ ! ]T6.0は、B≧6　T9.0は、B≧9 [ ! ]四角穴の隅Rはほとんどつきません。 [ ! ]穴が端面に近すぎると穴が変形する可能性がありますが、加工限界内であればそのまま加工します。

[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工

Alterations	コーナーカット
Alterations
Code	CC
Spec.	CC＝指定1mm単位 1≦CC≦10 指定方法 CCを型式末尾に追加 (例)～－CC5
￥/1Code	600

仕様・加工限界

[ ! ]許容差は下図を参照

＜加工寸法の普通許容差＞

商品	基準寸法の区分（A・B寸法）	6以下	6を超え 30以下	30を超え 120以下	120を超え 400以下
板金（曲げ無）	許容差（a・b）	±0.1	±0.2	±0.3	±0.5

※板金は、JIS B 0408の金属プレス加工品普通許容差の公差等級：B級を採用。

[ ! ]バリ高さ0.1以下

[ ! ]薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの際はご注意ください。
[ ! ]穴と穴、穴と端面の肉厚に加工限界があります。（例：下図ｂ部）

T			b
SPCC SPHC SS400
	A5052	SUS304

0.8	ー	0.8	1
1.0	1.0	1.0	1
1.2	ー	1.2	1
1.6	1.5	1.5	1
2.3	2.0	2.0	1.5
3.2	3.0	3.0	1.5
4.5	4.0	4.0	2
ー	5.0	5.0	2.5
6.0	ー	6.0	2.5
9.0	ー	9.0	4

[ ! ]上記加工限界値で寸法指定した場合、穴が変形する可能性があります。

材質（表面処理）、加工方法別の外観

	なし	四三酸化鉄皮膜	三価クロメート（白）	三価クロメート（黒）
	SP	SPB	SPU	SPK
SPCC T0.8～3.2
SPHC T4.5～6.0
SS400 （黒皮） T9.0

	なし	アルマイト処理（白）	アルマイト処理（黒）
	AM	AMW	AMB
A5052

	なし
	SUD
SUS304 （2B) T0.8～6.0
SUS304（No.1） T9.0

型番リスト

表示件数

型番

JTRAS-AM-A[10-300/1]-B[5-300/1]-T[1,1.5,2,3,4,5]

JTRAS-AMB-A[10-300/1]-B[5-300/1]-T[1,1.5,2,3,4,5]

JTRAS-AMW-A[10-300/1]-B[5-300/1]-T[1,1.5,2,3,4,5]

JTRAS-SP-A[10-300/1]-B[5-300/1]-T9

JTRAS-SP-A[10-300/1]-B[5-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTRAS-SPB-A[10-300/1]-B[5-300/1]-T9

JTRAS-SPB-A[10-300/1]-B[5-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTRAS-SPK-A[10-300/1]-B[5-300/1]-T9

JTRAS-SPK-A[10-300/1]-B[5-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTRAS-SPU-A[10-300/1]-B[5-300/1]-T9

JTRAS-SPU-A[10-300/1]-B[5-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

JTRAS-SUD-A[10-300/1]-B[5-300/1]-T9

JTRAS-SUD-A[10-300/1]-B[5-300/1]-T[0.8,1,1.2,1.5,2,3,4,5,6]

詳細材質

材質

表面処理

外形寸法 A

(mm)

外形寸法 B

(mm)

板厚 T

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

A5052	A5052	なし	10 ～ 300	5 ～ 300	1 ～ 5	A5052	なし	10	1個
A5052	A5052	アルマイト処理（黒）	10 ～ 300	5 ～ 300	1 ～ 5	A5052	アルマイト処理	10	1個
A5052	A5052	アルマイト処理（白）	10 ～ 300	5 ～ 300	1 ～ 5	A5052	アルマイト処理	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	なし	10 ～ 300	5 ～ 300	9	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	なし	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	なし	10 ～ 300	5 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	なし	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	四三酸化鉄皮膜	10 ～ 300	5 ～ 300	9	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	四三酸化鉄皮膜	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	四三酸化鉄皮膜	10 ～ 300	5 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	四三酸化鉄皮膜	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（黒）	10 ～ 300	5 ～ 300	9	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（黒）	10 ～ 300	5 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（白）	10 ～ 300	5 ～ 300	9	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SPCC(SPHC)	SPCC/SPHC/SS400（黒皮）	三価クロメート（白）	10 ～ 300	5 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400（T9.0）	三価クロメート	10	1個
SUS304	SUS304（2B）/SUS304（No.1）	なし	10 ～ 300	5 ～ 300	9	SUS304	なし	10	1個
SUS304	SUS304（2B）/SUS304（No.1）	なし	10 ～ 300	5 ～ 300	0.8 ～ 6	SUS304	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	8日目
- ( - )	5日目
- ( - )	8日目
- ( - )	3日目
- ( - )	8日目
- ( - )	3日目
- ( - )	5日目
- ( - )	3日目

基本情報

四角穴加工に対応しました！
鉄・アルミ・ステンレスからご選定頂ける平型板金ブラケットです。
汎用的な穴パターンをご用意しております。

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。

納期・価格

価格表

・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

A	B	T	本体価格￥基準単価
			SPCC / SPHC / SS400			A5052			SUS304
			処理無し	四三酸化鉄皮膜	三価クロメート（白・黒）	処理無し	アルマイト処理（白）	アルマイト処理（黒）	処理無し
			SP	SPB	SPU SPK	AM	AMW	AMB	SUD
10～100	5～100	0.8～1.6	2,040	2,280	2,280	2,220	3,240	3,560	2,580
		2.0～3.2	2,040	2,280	2,280	2,220	3,240	3,560	2,680
		4.0～5.0	2,200	2,500	2,500	2,900	4,240	4,660	3,280
		6	2,200	2,500	2,500	―	―	―	4,860
		9	3,800	3,040	3,040	―	―	―	6,080
	101～200	0.8～1.6	2,100	2,380	2,380	2,520	4,200	4,560	2,820
		2.0～3.2	2,100	2,400	2,400	2,520	4,200	4,560	3,040
		4.0～5.0	2,260	2,680	2,680	3,260	5,460	5,920	3,810
		6	2,260	2,680	2,680	―	―	―	6,760
		9	4,160	3,270	3,270	―	―	―	9,130
	201～300	0.8～1.6	2,120	2,420	2,420	2,780	5,100	5,440	2,960
		2.0～3.2	2,120	2,480	2,480	2,780	5,100	5,440	3,340
		4.0～5.0	2,340	2,820	2,820	3,600	6,640	7,080	4,310
		6	2,340	2,820	2,820	―	―	―	8,680
		9	4,850	3,930	3,930	―	―	―	12,170
101～200	5～100	0.8～1.6	2,200	2,480	2,480	2,780	5,100	5,440	2,800
		2.0～3.2	2,200	2,540	2,540	2,780	5,100	5,440	3,180
		4.0～5.0	2,340	2,760	2,760	3,600	6,640	7,080	4,310
		6	2,340	2,760	2,760	―	―	―	7,150
		9	4,320	3,380	3,380	―	―	―	9,310
	101～200	0.8～1.6	2,340	2,700	2,700	3,380	6,720	7,380	3,180
		2.0～3.2	2,340	2,740	2,740	3,380	6,720	7,380	3,660
		4.0～5.0	2,560	3,140	3,140	4,380	8,760	9,580	5,040
		6	2,560	3,140	3,140	―	―	―	10,740
		9	5,890	3,860	3,860	―	―	―	14,510
	201～300	0.8～1.6	2,420	2,820	2,820	3,940	7,960	8,580	3,520
		2.0～3.2	2,420	2,900	2,900	3,940	7,960	8,580	4,200
		4.0～5.0	2,740	3,440	3,440	5,160	10,340	11,220	5,740
		6	2,740	3,440	3,440	―	―	―	14,270
		9	6,950	4,970	4,970	―	―	―	19,990
201～300	5～100	0.8～1.6	2,520	2,860	2,860	3,940	6,280	6,620	3,820
		2.0～3.2	2,520	2,900	2,900	3,940	6,280	6,620	4,320
		4.0～5.0	2,900	3,440	3,440	5,160	8,180	8,620	5,740
		6	2,900	3,440	3,440	―	―	―	9,520
		9	5,340	4,210	4,210	―	―	―	12,380
	101～200	0.8～1.6	3,120	3,520	3,520	4,940	9,280	10,260	4,480
		2.0～3.2	3,120	3,620	3,620	4,940	9,280	10,260	5,080
		4.0～5.0	3,600	4,400	4,400	6,400	12,040	13,360	6,860
		6	3,600	4,400	4,400	―	―	―	15,420
		9	7,450	5,520	5,500	―	―	―	20,830
	201～300	0.8～1.6	3,520	4,020	4,020	5,880	11,820	13,000	5,080
		2.0～3.2	3,660	4,300	4,300	5,880	11,820	13,000	5,880
		4.0～5.0	4,320	5,300	5,300	7,640	15,400	16,900	7,990
		6	4,320	5,300	5,300	―	―	―	21,710
		9	9,940	7,910	7,910	―	―	―	30,390

■数量スライド価格

数量区分	標準対応					個別対応
数量区分	小口			大口		大口
数量	1~3	4～7	8～19	20～39	40～100	101～
値引率	基準価格	35%	40%	50%	50%	お見積り
出荷日	通常			+2日	+5日	お見積り

納期

材質記号
●SP・SPU・SPK・SUD（T9.0を除く）
●AM

日目出荷

				ご注文締切
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律1,350円
[ ! ]SP・AM・SUDのみ

●SPB（T9.0を除く）
●AMW・AMB

日目出荷

●SP・SUD（T9.0）

日目出荷

●SPB・SPU・SPK（T9.0）

日目出荷

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
