アルミフレーム用軽快キャスタ
- 通常単価(税別)
- 3,110円～27,750円
- 税込単価
- 3,421円～30,525円
アルミフレームへの取付に特化した独自設計の専用プレートを採用しており、アルミフ...
詳細情報を確認する未確定：候補が42型番あります。
外形図・規格表
外形図
自在(D100)
HCTJ
HCTJ
自在ストッパ(D100)
HCTRS(右レバー)
HCTLS (左レバー)
HCTRS(右レバー)
HCTLS (左レバー)
自在(D150)
HCTJ
HCTJ
自在ストッパ(D150)
HCTRS(右レバー)
HCTLS (左レバー)
HCTRS(右レバー)
HCTLS (左レバー)
[ ! ]自在ストッパの外形図はHCTRS(右レバー)になります。
[ ! ]車輪材質：AHU（アルミホイール/高性能ウレタン）のみホイールに穴が空いています。
詳しくは、下の概要・仕様欄の掲載画像をご確認ください。
| TYPE | キャスタ本体・プレート | ホイール/車輪 | |
| [ M ]材質 | [ S ]表面処理 | [ M ]材質 | |
| HCTJ | スチール | 三価ユニクロメッキ | 鋼板ホイール/ゴム (グレー) アルミホイール/ゴム （ グレー） ナイロンホイール/ウレタン アルミホイール/高性能ウレタン |
| HCTRS | |||
| HCTLS | |||
規格表
| 型式 | - | 車輪径 | - | 車輪材質 |
| HCTJ6 | - | 100 | - | AHU |
| 本体タイプ | Type | 対応 シリーズ | 車輪径 | 車輪材質 | 高さ | 板厚 | プレート長さ | 穴位置 | 穴ピッチ | 取付穴径 | 車輪幅 | 偏心 | 旋回 半径 | 許容荷重(N) | ||||||||||||
| D | H | t1 | t2 | A1 | A2 | C1 | C2 | C3 | F1 | F2 | P1 | P2 | P3 | P4 | B | E | TR | AR | NU | AHU | ||||||
| 自在 | HCTJ | 6 | 100 | TR (鋼板ホイール/ゴム) AR (アルミホイール/ゴム) NU (ナイロンホイール/ウレタン) AHU (アルミホイール/高性能ウレタン) | 145 | 15 | 3.2 | 160 | 147 | 64 | 72.5 | 9 | 20 | 15 | 49.5 | 61 | 79.5 | 61 | 4×Φ9 4×Φ7 | 32 | 32 | 82 | 1200 | ー | 1600 | 2500 |
| 8 | 100 | |||||||||||||||||||||||||
| 150 | 198 | 18 | 4.5 | 137 | 175 | 95 | 108 | 30 | 20 | 60 | 77 | 75 | 77 | 4×Φ11 4×Φ9 | 40(42) | 40 | 115 | 2000 | 2500 | 2500 | 3500 | |||||
| 10 | 150 | |||||||||||||||||||||||||
| 自在 ストッパ付 | HCTRS HCTLS | 6 | 100 | 145 | 15 | 3.2 | 160 | 147 | 64 | 72.5 | 20 | 15 | 49.5 | 61 | 79.5 | 61 | 4×Φ9 4×Φ7 | 32 | 32 | 82 | 1200 | ー | 1600 | 2500 | ||
| 8 | 100 | |||||||||||||||||||||||||
| 150 | 198 | 18 | 4.5 | 137 | 175 | 95 | 108 | 30 | 20 | 60 | 77 | 75 | 77 | 4×Φ11 4×Φ9 | 40(42) | 40 | 115 | 2000 | 2500 | 2500 | 3500 | |||||
| 10 | 150 | |||||||||||||||||||||||||
[ ! ]車輪材質AR(アルミホイール/ゴム)は車輪径150のみになります。
[ ! ]車輪材質：AHUは、()内の数値となります。
[ ! ]アルミフレームへの取付用ボルト・ナットはご使用環境に合わせてご選定ください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19,290円 ( 21,219円 ) | 在庫品1日目当日出荷可能 |
3,530円 ( 3,883円 ) | 在庫品1日目当日出荷可能 |
3,110円 ( 3,421円 ) | 在庫品1日目当日出荷可能 |
19,290円 ( 21,219円 ) | 在庫品1日目当日出荷可能 |
3,530円 ( 3,883円 ) | 在庫品1日目当日出荷可能 |
3,110円 ( 3,421円 ) | 在庫品1日目当日出荷可能 |
26,270円 ( 28,897円 ) | 在庫品1日目当日出荷可能 |
6,570円 ( 7,227円 ) | 在庫品1日目当日出荷可能 |
5,710円 ( 6,281円 ) | 在庫品1日目当日出荷可能 |
4,750円 ( 5,225円 ) | 在庫品1日目当日出荷可能 |
26,270円 ( 28,897円 ) | 在庫品1日目当日出荷可能 |
6,570円 ( 7,227円 ) | 在庫品1日目当日出荷可能 |
5,710円 ( 6,281円 ) | 在庫品1日目当日出荷可能 |
4,750円 ( 5,225円 ) | 在庫品1日目当日出荷可能 |
20,290円 ( 22,319円 ) | 在庫品1日目当日出荷可能 |
4,530円 ( 4,983円 ) | 在庫品1日目当日出荷可能 |
4,110円 ( 4,521円 ) | 在庫品1日目当日出荷可能 |
20,290円 ( 22,319円 ) | 在庫品1日目当日出荷可能 |
4,530円 ( 4,983円 ) | 在庫品1日目当日出荷可能 |
4,110円 ( 4,521円 ) | 在庫品1日目当日出荷可能 |
27,750円 ( 30,525円 ) | 在庫品1日目当日出荷可能 |
7,310円 ( 8,041円 ) | 在庫品1日目当日出荷可能 |
6,550円 ( 7,205円 ) | 在庫品1日目当日出荷可能 |
5,590円 ( 6,149円 ) | 在庫品1日目当日出荷可能 |
27,750円 ( 30,525円 ) | 在庫品1日目当日出荷可能 |
7,310円 ( 8,041円 ) | 在庫品1日目当日出荷可能 |
6,550円 ( 7,205円 ) | 在庫品1日目当日出荷可能 |
5,590円 ( 6,149円 ) | 在庫品1日目当日出荷可能 |
20,290円 ( 22,319円 ) | 在庫品1日目当日出荷可能 |
4,530円 ( 4,983円 ) | 在庫品1日目当日出荷可能 |
4,110円 ( 4,521円 ) | 在庫品1日目当日出荷可能 |
20,290円 ( 22,319円 ) | 在庫品1日目当日出荷可能 |
4,530円 ( 4,983円 ) | 在庫品1日目当日出荷可能 |
4,110円 ( 4,521円 ) | 在庫品1日目当日出荷可能 |
27,750円 ( 30,525円 ) | 在庫品1日目当日出荷可能 |
7,310円 ( 8,041円 ) | 在庫品1日目当日出荷可能 |
6,550円 ( 7,205円 ) | 在庫品1日目当日出荷可能 |
5,590円 ( 6,149円 ) | 在庫品1日目当日出荷可能 |
27,750円 ( 30,525円 ) | 在庫品1日目当日出荷可能 |
7,310円 ( 8,041円 ) | 在庫品1日目当日出荷可能 |
6,550円 ( 7,205円 ) | 在庫品1日目当日出荷可能 |
5,590円 ( 6,149円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
アルミフレームへの取付に特化した独自設計の専用プレートを採用しており、アルミフレームへの取付工数削減に繋がります。
一般的な産業キャスタと比べて、最大で旋回時の負荷70％、回転時の負荷25％低減。※ミスミ従来品比較
作業負担が軽減し、運搬時のスムーズな走行を実現いたします。
納期・価格
■価格表
・下表の価格表は25年6月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は25年6月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 本体タイプ | Type | 対応 シリーズ | 車輪径 D | 車輪材質 | 価格表 | |||
| TR | AR | NU | AHU | |||||
| 自在 | HCTJ | 6 | 100 | TR (鋼板ホイール/ゴム) AR (アルミホイール/ゴム) NU (ナイロンホイール/ウレタン) AHU (アルミホイール/高性能ウレタン) | 3,110 | - | 3,530 | 19,290 |
| 8 | 100 | |||||||
| 150 | 4,750 | 6,570 | 5,710 | 26,270 | ||||
| 10 | 150 | |||||||
| 自在 ストッパ付 | HCTRS HCTLS | 6 | 100 | 4,110 | - | 4,530 | 20,290 | |
| 8 | 100 | |||||||
| 150 | 5,590 | 7,310 | 6,550 | 27,750 | ||||
| 10 | 150 | |||||||
概要・仕様
特徴
■独自設計の専用プレート (共通)
アルミフレームへの取付に特化したプレートであり、取付工数削減に繋がります。
使用するアルミフレームのシリーズに合わせてご選定ください。
■軸受け (共通)
新設計の軸受構造により鋼球の保持力をアップしています。
旋回始動性の飛躍的な向上を図るとともに、転動時の疲労を低減いたします。
新設計の軸受構造により鋼球の保持力をアップしています。
旋回始動性の飛躍的な向上を図るとともに、転動時の疲労を低減いたします。
■車輪材質：AHU (アルミホイル高性能ウレタン)
直進性を向上するアルミダイカスト製ホイルと歪みにくい高強度ウレタン材質を採用。
荷重による変形が少なく、接地面積が小さく保たれることから、操作性が向上しています。

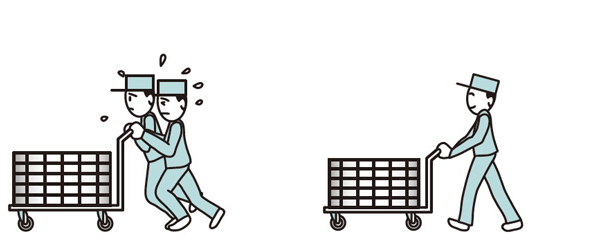

■本商品と従来品の比較イメージ図
人力工数削減に大きく貢献いたします。
従来のキャスタで運搬する場合
始動・旋回時の負荷が高く、人力工数が多い 重量物運搬用軽快キャスタで運搬する場合
始動・旋回時の負荷が少なく、1人でもスムーズに運搬が可能
人力工数削減に大きく貢献いたします。
従来のキャスタで運搬する場合始動・旋回時の負荷が高く、人力工数が多い 重量物運搬用軽快キャスタで運搬する場合
始動・旋回時の負荷が少なく、1人でもスムーズに運搬が可能
■参考データ
従来品の「キャスタ中荷重」と「重量物運搬用軽快キャスタ（車輪材質：高性能ウレタン）」での比較
*CNTJ150-AHUをベースにした商品がHCTJ150-AHUとなります。(取付プレートのみ変更)
従来品の「キャスタ中荷重」と「重量物運搬用軽快キャスタ（車輪材質：高性能ウレタン）」での比較
| 種別 | 荷重1500（N）の場合 | 荷重3000（N）の場合 | ||
| 旋回 始動力 | 旋回 抵抗係数 | 旋回 始動力 | 旋回 抵抗係数 | |
| CNTJ150-AHU (新商品) | 16N | 0.01 | 41N | 0.014 |
| CMGJ150-U （従来品） | 57N | 0.038 | 120N | 0.04 |
