ミスミ

サニタリーフレキシブルホース

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

溶接サニタリー管　標準タイプ　フェルール×フェルール

4.3

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

溶接サニタリー管　標準タイプ　フェルール×パイプ

4.5

通常出荷日：5 日目

【新商品】2025年5月に販売開始いたしました。両端にフェルールがついたフレキ...

詳細情報を確認する

環境対応
RoHS対応（10物質）
外径呼び D範囲 (φ)
1.0S～2.0S
材質
SUS304
材質証明書
対象
材質証明書：材質
SUS304

ご注意

【新商品】2025年5月に販売開始いたしました。

未確定：候補が6型番あります。

外形図・規格表
型番リスト
詳細情報

外形図・規格表

外形図

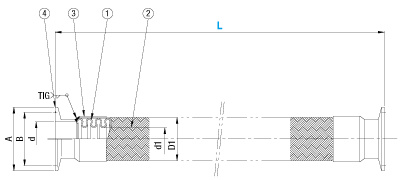

SNFHS(スタンダードタイプ)

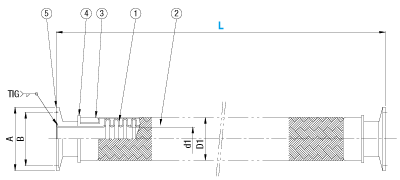

SNFHH(ハイグレードタイプ)

■拡大図（フランジ溶接部）

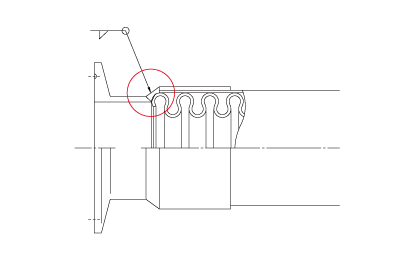

スタンダードタイプはフランジ外側で溶接を行いフランジとチューブの段差が生じておりますが、安価に購入可能となります。

SNFHS(スタンダードタイプ)

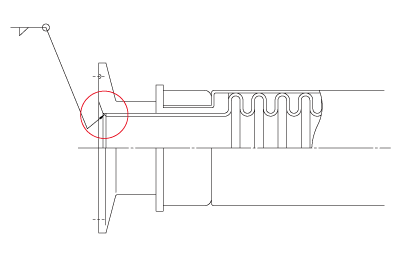

ハイグレードタイプはフランジとチューブの段差が少ない構造のため、液だまりが発生しにくく、衛生管理がしやすくなっております。

SNFHH(ハイグレードタイプ)

■部品名・材質
SNFHS(スタンダードタイプ)

部品番号	部品名	材質
①	チューブ	SUS304
②	ブレード
③	リング
④	フェルール

SNFHH(ハイグレードタイプ)

部品番号	部品名	材質
①	チューブ	SUS304
②	ブレード
③	プレスリング
④	リング
⑤	フェルール

規格表

型式	ー	長さ
SNFHS1S	ー	1.0

・下表の価格表は25年6月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L指定 0.1m単位	A	B	d	D1	d1	最小曲げ半径	￥基準単価
Type	No.	L指定 0.1m単位	A	B	d	D1	d1	最小曲げ半径	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0	1.1	1.2	1.3	1.4	1.5	1.6	1.7	1.8	1.9	2.0
SNFHS (スタンダードタイプ)	1S	0.3〜2.0	50.5	43.5	23.0	31.2	21.6	200	9,410	9,850	10,290	10,720	11,160	11,600	12,040	12,480	12,920	13,360	13,790	14,230	14,670	15,110	15,550	15,990	16,430	16,860
	1.5S		50.5	43.5	35.7	46.6	32.5	200	13,110	13,830	14,560	15,280	16,010	16,730	17,460	18,180	18,910	19,630	20,360	21,080	21,810	22,530	23,260	23,980	24,700	25,430
	2S		64	56.5	47.8	56.7	41.1	210	14,730	15,700	16,680	17,650	18,620	19,590	20,570	21,540	22,510	23,480	24,460	25,430	26,400	27,370	28,350	29,320	30,290	31,270
SNFHH (ハイグレードタイプ)	1S		50.5	43.5	-	26.7	19.0	170	13,480	13,740	14,000	14,260	14,520	15,130	16,020	16,910	17,800	18,700	19,590	20,480	21,370	22,260	23,150	24,050	24,940	25,830
	1.5S		50.5	43.5		40.5	30.5	200	17,040	19,070	21,450	23,840	26,220	28,600	30,980	33,370	35,750	38,130	40,520	42,900	45,280	47,670	50,050	52,430	54,820	57,200
	2S		64	56.5		55.6	44.9	330	22,880	23,870	24,860	26,280	28,840	31,410	33,970	36,530	39,090	41,650	44,210	46,770	49,340	51,900	54,460	57,020	59,580	62,140

[ ! ]表示数量超えはWOSにてご確認ください。

使用例

フレキシブルホースの正しい取付け方

屈曲部にはエルボを使用して、チューブは真直に取付けてください。

小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。

エルボの使用と、U字配管になるようにチューブの取付を行います。

ホースの動きに同調する回転ローラーを取付けることにより、無理な屈曲は避けられます。

半円の滑車を取付けて、許容範囲を維持してください。

ロール巻のチューブの許容曲げ半径を維持して、引張り方向に対して無理のない形にロール巻を立ててください。

回転ジョイントを取付けて、チューブをねじらないようにしてください。

チューブの取付は、運動方向に対して常に平行になるように取付けてください。

型番リスト

表示件数

型番

SNFHH1S-[0.3-2/0.1]

SNFHH1.5S-[0.3-2/0.1]

SNFHH2S-[0.3-2/0.1]

SNFHS1S-[0.3-2/0.1]

SNFHS1.5S-[0.3-2/0.1]

SNFHS2S-[0.3-2/0.1]

外径呼び D

(φ)

内径

(φ)

タイプ

(m)

RoHS?

最小発注数量

1.0S	19	ハイグレードタイプ	0.3 ～ 2	10	1個
1.5S	30.5	ハイグレードタイプ	0.3 ～ 2	10	1個
2.0S	44.9	ハイグレードタイプ	0.3 ～ 2	10	1個
1.0S	21.6	スタンダードタイプ	0.3 ～ 2	10	1個
1.5S	32.5	スタンダードタイプ	0.3 ～ 2	10	1個
2.0S	41.1	スタンダードタイプ	0.3 ～ 2	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

【新商品】2025年5月に販売開始いたしました。両端にフェルールがついたフレキシブルホースです。柔軟性がある為、配管設計の自由度が向上いたします。
【特長】
用途：配管誤差調整・変位吸収・振動緩和（ねじれの吸収不可）
サイズ：1S～2S
スタンダードタイプ（SNFHS）：フランジ外側で溶接を行いフランジとチューブの段差が生じておりますが、安価に購入可能となります。
ハイグレードタイプ（SNFHH）：フランジ入り口で溶接を行いフランジとチューブの段差が少ない構造のため、液だまりが発生しずらく衛生管理がしやすくなっております。
【材質】
・ステンレス製

ご注意

【新商品】2025年5月に販売開始いたしました。

納期・価格

納期

SNFHS(スタンダードタイプ)

日目出荷

SNFHH(ハイグレードタイプ)

日目出荷

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
