【高精度】Z軸 アリ溝 送りねじ式（リード4.2mm）超薄型
- 通常単価(税別)
- 32,200円～36,500円
- 税込単価
- 35,420円～40,150円
厚み10mmの「超薄型」Z軸アリ溝送りねじ式ステージです。スペースに制約がある場合などにご選定ください...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表

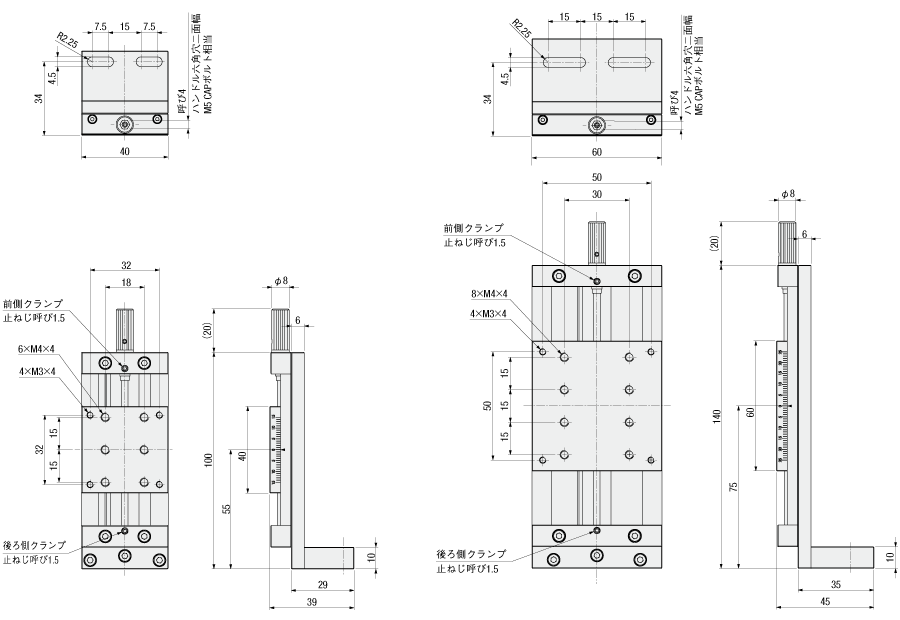

外形図
| Type | 本体 | 座金組込六角穴付ボルト（2本） | ||
| [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ S ]表面処理 | |
| ZTT | アルミ合金 | 黒アルマイト | SUS304 | - |
規格表
型式 |
| ZTT40 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ステージ面 （mm） | 移動量 （mm） | ハンドル1回転 移動量（mm） | 耐荷重 （N） | 移動精度（μm） | 自重 （kg） | ￥基準単価 | ||
| Type | No. | 真直度 | 平行度 | ||||||
| ZTT | 40 | 40×40 | ±15 | 4.2 | 9.8 | 30 | 40 | 0.17 | 27,700 |
| 60 | 60×60 | ±25 | 14.7 | 30 | 40 | 0.35 | 31,500 | ||
詳細情報
基本情報
厚み10mmの「超薄型」Z軸アリ溝送りねじ式ステージです。
スペースに制約がある場合などにご選定ください。
＜手動ステージ総合情報ページ＞
手動ステージの専用ページをご用意しました。よくあるご質問も含めカタログに載せきれない情報なども多数掲載しています。
選定の際に気になることがございましたらこちらも併せてご確認ください。
https://jp.misumi-ec.com/special/xy_stages/FAカメラ位置調整 特設ページ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ステージ面 （mm） | 移動量 （mm） | ハンドル1回転 移動量（mm） | 耐荷重 （N） | 移動精度（μm） | 自重 （kg） | ￥基準単価 | ||
| Type | No. | 真直度 | 平行度 | ||||||
| ZTT | 40 | 40×40 | ±15 | 4.2 | 9.8 | 30 | 40 | 0.17 | 27,700 |
| 60 | 60×60 | ±25 | 14.7 | 30 | 40 | 0.35 | 31,500 | ||
納期
