【標準】X軸 すり合わせ 正方形 オートクランプ 薄型
- 通常単価(税別)
- 21,500円～23,000円
- 税込単価
- 23,650円～25,300円
位置調整後に動かないオートクランプステージです。（標準精度 正方形 薄型タイプ）クランプによる微細な位...
詳細を確認- 付属の十字穴付きなべ小ねじ（4本）はステージ取付用のねじになります。用途に合わせてご使用ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表

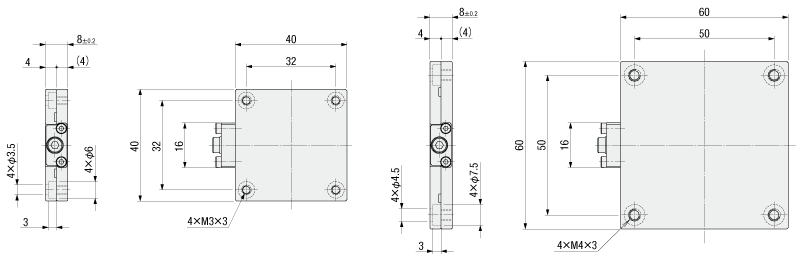

外形図
[ ! ]位置調整は六角レンチを使用します。六角レンチは付属していないため、お客様でご用意ください。（六角レンチサイズ3）
[ ! ]目盛はシールを付属品として納入いたします。お客様にてご自由にご使用ください。
[ ! ]ステージの取付方法の詳細はこちら
| Type | 本体 | 十字穴付きなべ小ねじ（4本） | [ A ]付属品 | ||
| [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ S ]表面処理 | ||
| XACTT | アルミ合金 | 黒アルマイト | SCM435 | 三価クロメート白 | 目盛ラベル |
規格表
型式 |
| XACTT40 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ステージ面 （mm） | 移動量 （mm） | ハンドル1回転 移動量（mm） | 耐荷重（N） | 移動精度（μm） | 自重 （kg） | ￥基準単価 | |
| Type | No. | 平行度 | ||||||
| XACTT | 40 | 40×40 | ±7 | 0.5 | 19.6 | 200 | 0.04 | 21,500 |
| 60 | 60×60 | ±9 | 29.4 | 200 | 0.08 | 23,000 | ||
詳細情報
基本情報
位置調整後に動かないオートクランプステージです。（標準精度 正方形 薄型タイプ）
クランプによる微細な位置ずれ、ロック忘れを防止します。また周辺部材がないため省スペース用途でも使用可能です。
＜手動ステージ総合情報ページ＞
手動ステージの専用ページをご用意しました。よくあるご質問も含めカタログに載せきれない情報なども多数掲載しています。
選定の際に気になることがございましたらこちらも併せてご確認ください。
https://jp.misumi-ec.com/special/xy_stages/FAカメラ位置調整 特設ページ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
ご注意
- 付属の十字穴付きなべ小ねじ（4本）はステージ取付用のねじになります。用途に合わせてご使用ください。
納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ステージ面 （mm） | 移動量 （mm） | ハンドル1回転 移動量（mm） | 耐荷重（N） | 移動精度（μm） | 自重 （kg） | ￥基準単価 | |
| Type | No. | 平行度 | ||||||
| XACTT | 40 | 40×40 | ±7 | 0.5 | 19.6 | 200 | 0.04 | 21,500 |
| 60 | 60×60 | ±9 | 29.4 | 200 | 0.08 | 23,000 | ||
納期
概要・仕様
仕様・概要
●取扱説明書はこちらをご確認ください。
