【高精度】X軸 アリ溝 送りねじ式 正方形 オートクランプ

【高精度】X軸 アリ溝 送りねじ式 正方形 オートクランプ
  • 種類
    本体
  • 送り方式
    送りねじ
  • 移動ガイド
    アリ溝
  • 高さ（範囲） (mm)
    15.1～20.0
  • テーブル材質
    アルミ合金
  • テーブルサイズ(厚み) H (mm)
    18
  • 種類詳細
    X軸
  • 送りツマミ位置
    センタ
  • クランプ
    標準
  • 勝手違い
    標準
  • 透過穴(テーブルセンタ穴)
    なし
  • テーブル表面処理
    黒アルマイト
  • 送り方式（ハンドル1回転 移動量） (mm)
    0.7
  • 材質証明書
    対象
  • 材質証明書：材質
    アルミ合金
  • 材質証明書：表面処理
    黒アルマイト
未確定：候補が2型番あります。
数量：

外形図・規格表

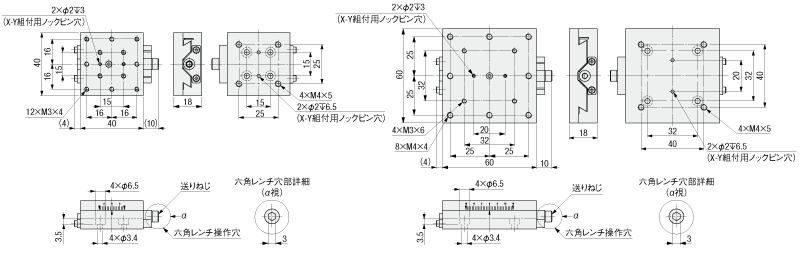

外形図

XACH40 XACH60

[ ! ]位置調整は六角レンチを使用します。六角レンチは付属していないため、お客様でご用意ください。
[ ! ]ハンドル操作の重さに個体差がある場合がございますが、異常ではありません。
[ ! ]ステージの取付方法の詳細はこちら
[ M ]材質：アルミ合金
[ S ]表面処理：黒アルマイト

規格表

型式
XACH40
・下表の価格表は25年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式
ステージ面
（mm）
移動量
（mm）
ハンドル1回転
移動量（mm）
耐荷重（N）
移動精度（μm）
自重
（kg）
￥基準単価
Type
No.
水平
垂直
真直度
運動時平行度
XACH
40
40×40
±8
0.7
39.2
19.6
20
25
0.09
17,900
60
60×60
±15
58.8
29.4
30
30
0.18
20,900
[ ! ]最小読取：1mm/目盛

型番リスト

表示件数
  • 1
    • 型番
    XACH40
    XACH60

    移動量（範囲選択）

    (mm)

    耐荷重（範囲）

    (N)

    テーブル長さ（範囲）

    (mm)

    テーブル幅（範囲）

    (mm)

    テーブルサイズ(長さ) L

    (mm)

    テーブルサイズ(幅) W

    (mm)

    耐荷重

    (N)

    移動量(X距離)

    (mm)

    テーブル真直度

    (μm)

    テーブル平行度

    (μm)

    		RoHS?最小発注数量
    ～±10.0
    30.1～50.0
    26～40
    26～40
    40
    40
    39.2
    ±8
    20
    25
    10
    1個
    ±10.1～30.0
    50.1～100.0
    41～60
    41～60
    60
    60
    58.8
    ±15
    30
    30
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    17,900円
    ( 19,690円 )
    在庫品1日目当日出荷可能
    20,900円
    ( 22,990円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    位置調整後に動かないオートクランプステージです。（高精度 正方形タイプ）
    クランプによる微細な位置ずれ、ロック忘れを防止します。また周辺部材がないため省スペース用途でも使用可能です。

    ＜手動ステージ総合情報ページ＞
    手動ステージの専用ページをご用意しました。よくあるご質問も含めカタログに載せきれない情報なども多数掲載しています。
    選定の際に気になることがございましたらこちらも併せてご確認ください。
    https://jp.misumi-ec.com/special/xy_stages/FAカメラ位置調整 特設ページ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
    ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
    FAカメラ位置調整 事例・商品のご紹介ページ

    納期・価格

    価格表

    ・下表の価格表は25年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    型式
    ステージ面
    （mm）
    移動量
    （mm）
    ハンドル1回転
    移動量（mm）
    耐荷重（N）
    移動精度（μm）
    自重
    （kg）
    ￥基準単価
    Type
    No.
    水平
    垂直
    真直度
    運動時平行度
    XACH
    40
    40×40
    ±8
    0.7
    39.2
    19.6
    20
    25
    0.09
    17,900
    60
    60×60
    ±15
    58.8
    29.4
    30
    30
    0.18
    20,900
    [ ! ]最小読取：1mm/目盛

    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は マニュアルカタログをご覧ください。
