ミスミ

高純度ガス用溶接SUS配管四系統タイプ

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

高純度ガス用溶接SUS配管二系統タイプ

通常出荷日：7 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

高純度ガス用溶接SUS配管一系統タイプ

通常出荷日：7 日目

【溶接加工品を最短14日目出荷】全3形状、フジキン製UJR®継手から選択可能で...

詳細情報を確認する

環境対応
RoHS対応（10物質）
系統数
四系統
材質
SUS316L
材質証明書
対象
材質証明書：材質
SUS316L

ご注意

出荷前に全数リーク検査（1×10^-10 Pa・m³/sec以下）を実施し、ご注文ごとに検査書を添付しています。
継手施工前には、必ずこちらの説明書をご一読ください。施工後の安全性を確認するために、ご使用前には必ず漏洩の有無を確認し、リーク検査を実施してください。
使用継手はN-Ⅱ認定継手ではありません。使用継手一覧はこちらをご確認ください。また、ナットのねじ部には、かじり防止のため銀メッキ処理を施しています。電解研磨、不動態化処理等の化成処理は避けてください。
ご希望の配管形状が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合せになります。

未確定：候補が648型番あります。

外形図・規格表
型番リスト
詳細情報

外形図・規格表

外形図

■Type表

Type	製管方法	[ M ]材質
SBA□	光輝焼鈍(BA管)	SUS316L
SEP□	電解研磨(EP管)	SUS316L

SBAG
SEPG SBAJ
SEPJ SBAK
SEPK

■継手仕様

メーカー名	[ M ]材質	最高使用圧力	使用温度範囲	メスナット	オスナット	ナット無
株式会社フジキン	SUS316	21.5MPa (呼び径1/2の場合、16.2MPa)	-196～450℃	FA	FB	FN

[ ! ]使用継手はN-Ⅱ認定継手ではありません。
[ ! ]使用継手一覧はこちらをご確認ください。
[ ! ]ガスケットが必要な場合はオプションからお選び頂けます。
[ ! ]ピュアリングⓇタイプ3を使用する場合の使用温度範囲は -196～180℃となります。

■溶接部　角度寸法の許容差

公差等級		対象とする角度の短い方の辺の長さ（単位mm）の区分
記号	説明	10を超え	50を超え	120を超え	400を超えるもの
		50以下	120以下	400以下
		許容差
c	粗級	± 1°	±30′	±15′	±10′

[ ! ]溶接部の角度寸法の許容差は個々に公差の指示がない寸法および
角度寸法に対する公差（JIS B 0405：1991）の公差等級：C級を採用しております。

FA：メスナット

管長さ

FB：オスナット

管長さ

FN：ナット無

管長さ

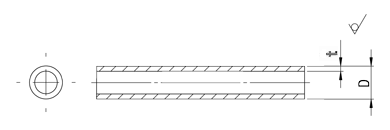

■管仕様

D	D公差	t	t公差	内面粗さ
				SBA□	SEP□
3.2(1/8インチ)	+0.06	0.71	±0.1	Ry≦4.5μm	Ry≦1.0μm
	0
6.35（1/4インチ）	+0.05	1	±0.1	Ry≦3.0μm （Ra≦0.4μm）	Ry≦0.5μm （Ra≦0.3μm）
	0
9.53（3/8インチ）	+0.06	1	±0.1
	0
12.7（1/2インチ）	+0.07	1.24	±0.13
	0

[ ! ]内面粗さRa・Ryの定義については、こちらの表面性状に関する技術情報をご参照ください。

[ ! ]BA管は脱脂洗浄、EP管は精密洗浄した管を使用しておりますので、高いクリーン度が要求される半導体製造装置の高純度ガス供給ラインでご使用頂けます。
またナットのねじ部には、かじり防止の銀メッキ処理を施しているため、溶接後の洗浄、電解研磨等の化成処理はしておりません。

規格表

■型式例

型式		継手K		管長さA		管長さB		管長さP
SBAG2	ー	KFA	ー	A100	ー	B100	ー	P70.5

型式			継手	管長さ（公差±0.5mm）～99.9mm（指定0.1mm単位） 100～500mm（指定1mm単位）
Type	呼び径	ミリ（インチ）	K	A	B	P
			継手選択
SBAG SBAJ SBAK （BA管） SEPG SEPJ SEPK （EP管）	1	3.2（1/8）	KFA（メスナット） KFB（オスナット） KFN（ナット無）	31.5～500		17.5～500
	2	6.35（1/4）		25.5～500 （43.8～500）		20.6～500
	3	9.53（3/8）		31.2～500 （49.4～500）		23.8～500
	4	12.7（1/2）		32.8～500 （51.0～500）		27.0～500

[ ! ]継手変更、管長さ変更、角度指定をご希望の場合はオプションからお選び頂けます。
[ ! ]溶接点が確保できないため、呼び径1（1/8）・2（1/4）は長さ最小寸法～+5mm、呼び径3（3/8）・4（1/2）は長さ最小寸法～+10mmの範囲を選択できません。
[ ! ]継手オスを選択した場合、長さは（）内寸法となります。
[ ! ]使用継手一覧はこちらをご確認ください。

追加工

型式

継手K

管長さA

管長さB

管長さP

（継手変更①）

（継手変更②）

（管長さ変更①）

（管長さ変更②）

（管長さ変更③）

（角度指定①）

（角度指定②）

（角度指定③）

（ガスケット）

SBAG2

ー

KFA

ー

A100

ー

B100

ー

P70.5

ー

KAFB

ー

KEFB

ー

BA120

ー

BC120

ー

PA90.5

ー

BBR2

ー

BCR2

ー

BDR2

ー

GA5

SBAG
SEPG

[ ! ]AA部が0°基準、BB部･BC部・BD部を90°単位で
角度指定可能（角度指定参照）

SBAJ
SEPJ

[ ! ]AA部が0°基準、AB部･AC部・AD部を90°単位で
角度指定可能（角度指定参照）

SBAK
SEPK

[ ! ]AA部が0°基準、AB部･AC部・AD部・BA部を90°単位で
角度指定可能（角度指定参照）

■継手変更

Alteration	呼び径	ミリ（インチ）	Code		￥/1Code
			継手 [ ! ]最大2箇所まで変更可	継手選択
継手変更	1	3.2（1/8）	KA KB KC KD KE	FA（メスナット） FB（オスナット）	500
	2	6.35（1/4）
	3	9.53（3/8）
	4	12.7（1/2）

[ ! ]KFNを選択した場合、継手変更は指定できません。また、継手変更で「ナット無」は指定できません。
[ ! ]変更をご希望の場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

■管長さ変更

Alteration

呼び径

ミリ（インチ）

Code

￥/1Code

SBAG・SEPG

SBAJ・SEPJ

SBAK・SEPK

管部
[ ! ]最大3箇所まで変更可

管長さ（公差±0.5mm）
～99.9mm（指定0.1mm単位）
100～500mm（指定1mm単位）

管部
[ ! ]最大3箇所まで変更可

管長さ（公差±0.5mm）
～99.9mm（指定0.1mm単位）
100～500mm（指定1mm単位）

管部
[ ! ]最大3箇所まで変更可

管長さ（公差±0.5mm）
～99.9mm（指定0.1mm単位）
100～500mm（指定1mm単位）

BA・BB・BC・BD

PA・PB・PC

AA・AB・AC・AD

PA・PB・PC

AA・AB・AC・AD

PA・PB・PC・PD

管長さ
変更

3.2（1/8）

BA
BB
BC
BD
PA
PB
PC

31.5～500

17.5～500

AA
AB
AC
AD
PA
PB
PC

31.5～500

17.5～500

AA
AB
AC
AD
PA
PB
PC
PD

31.5～500

17.5～500

1,000

6.35（1/4）

25.5～500

20.6～500

25.5～500

20.6～500

25.5～500

20.6～500

（43.8～500）

9.53（3/8）

31.2～500

23.8～500

31.2～500

23.8～500

31.2～500

23.8～500

（49.4～500）

12.7（1/2）

32.8～500

27.0～500

32.8～500

27.0～500

32.8～500

27.0～500

（51.0～500）

■角度指定

Alteration	Code				Spec.	￥/1Code
	SBAG・SEPG	SBAJ・SEPJ	SBAK・SEPK	角度指定
	管部			指定90°単位
角度指定	BB BC BD	AB AC AD	AB AC AD BA	R1（0°） R2（90°） R3（180°） R4（270°）	AA部を0°基準として、指定可能な管部の角度を90°単位でご指定ください。指定可能な管部はTypeにより異なります。外形図の注記、左記Codeをご確認ください。 [ ! ]各Type最大3箇所まで角度指定をお選び頂けます。左側面図正面図	500
					（指定例） BA部をAA部に対して180°、AB部をAA部に対して0°に指定する場合（指定なき場合と同じ形状） BAR3・ABR1 BA部をAA部に対して0°、AB部をAA部に対して180°に指定する場合 BAR1・ABR3
					BA部・AB部をAA部に対して90°に指定する場合 BAR2・ABR2 AB部をAA部に対して270°に指定する場合 ABR4

■ガスケット選択

Alteration

Code

リテーナー

[ M ]材質

[ S ]表面処理

Spec.

￥/1Code

ガスケット記号

枚数

呼び径

ガスケット選択

1
2
3
4
5

有

SUS316L
（Wメルト）

銀メッキ

リテーナー有

リテーナー無

リテーナー	呼び径	ミリ（インチ）	D	D1	D2	L	T
リテーナー	呼び径	ミリ（インチ）	D	D1	D2	L	T
有	2	6.35（1/4）	5.5	11.8	12.6	4	0.8
	3	9.53（3/8）	11	19.2	20	4.6	0.8
	4	12.7（1/2）	11	19.2	20	4.6	0.8
無	2	6.35（1/4）	5.5	12.4	-	-	0.8
	3	9.53（3/8）	11	19.8	-	-	0.8
	4	12.7（1/2）	11	19.8	-	-	0.8

[ ! ]ガスケットは呼び径1（1/8）を選択できません。
[ ! ]銀メッキなしのガスケットを選択した場合、施工時の供回り防止のためピュアリングⓇタイプ3がガスケットの枚数と
同数付属します。

ピュアリングⓇタイプ3

材質	表面処理	呼び径	ミリ（インチ）	D	D1	T	L

SUS301	テフロンコーティング	2	6.35（1/4）	12.3	8.5	0.15	4
		3	9.53（3/8）	19.7	14.8	0.2	6
		4	12.7（1/2）	19.7	14.8	0.2	6

[ ! ]ピュアリングⓇタイプ3を使用する場合の使用温度範囲は -196～180℃となります。

[ ! ]従来のスラストベアリングタイプでは溶接後の取付不可であったのに対し、ピュアリングⓇタイプ3は継手溶接後の
後付け施工が可能です。
ピュアリングⓇ装着時の施工要領は、こちらの「ステンレス鋼製ガスケット継手ピュアリングⓇ取扱説明書」をご参照
ください。（5/6頁参照）

530

980

900

1,380

ニッケル

銀メッキ

560

1,030

920

1,440

無

SUS316L
（Wメルト）

銀メッキ

250

300

630

760

ニッケル

銀メッキ

260

300

640

750

型番リスト
