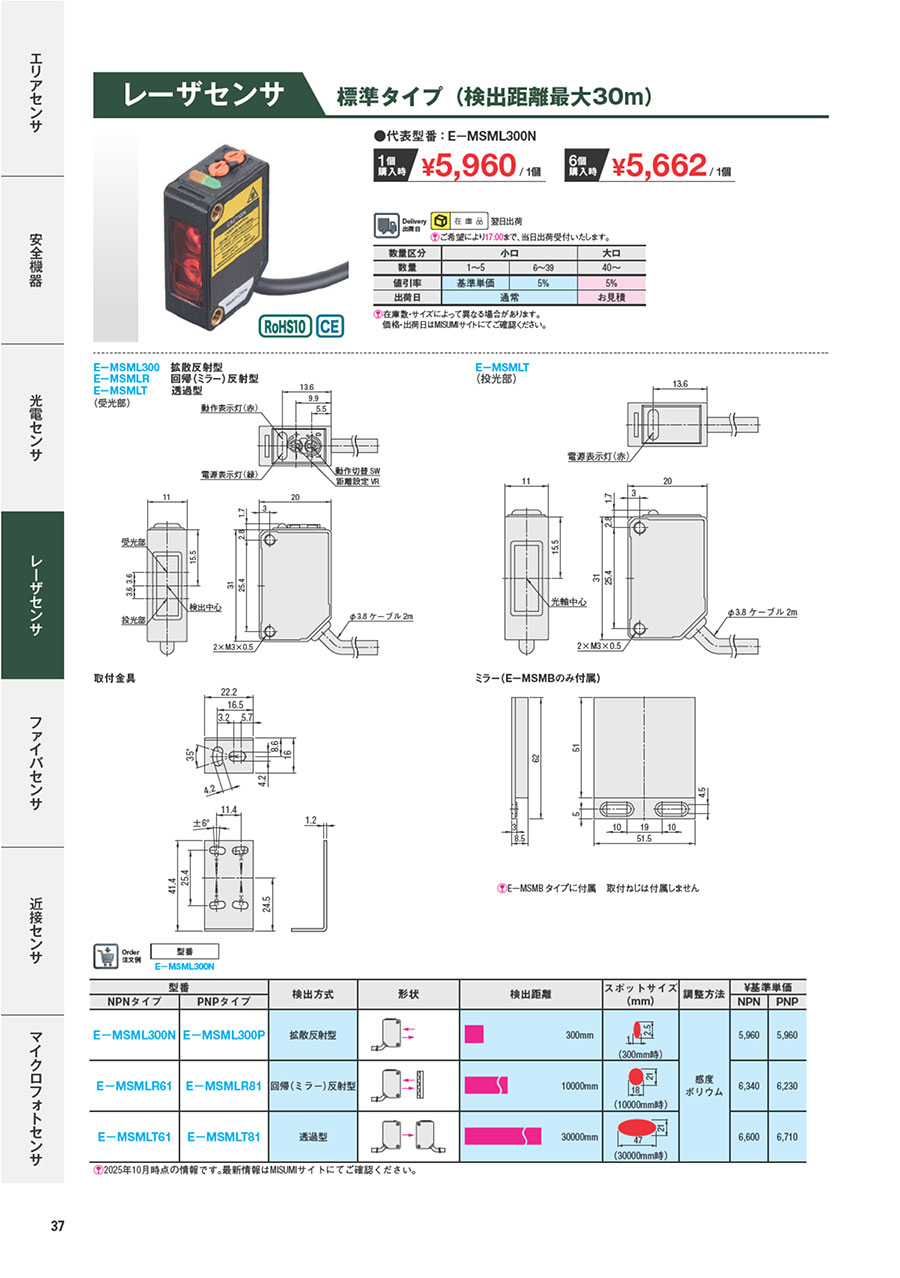

レーザセンサ -標準タイプ-

投光部回路図

特長1：小径スポット
構造がコンパクトで精密。レーザ光スポットの直径は1×2.5mmで、微小な物体を高精度で検出可能。繰り返し精度も高い。

特長2：調整が簡単で容易
レーザが可視光のため、光点を目視しながら簡単に位置調整が行えます。

特長3：1msの高速応答時間
高速で通過する物体の検出にも対応できます。

警告
本商品は人体保護用の検出には使用できません。
本商品には一定の危険性があるため、レーザを直視したり、レンズなどを通して光学系を観察しないでください。
センサに交流（AC）電源を接続しないでください。 センサにAC電源を供給した場合、爆発または発火の恐れがあります。



使用上の注意
		・本商品を人身安全を保証するための検出装置として使用しないでください。
		・人身安全を目的とした検出を行う場合は、OSHA、ANSI、IECなど各国の人身安全に関する法規および規格に適合した商品をご使用ください。

●取り付け時
取り付けについて
・センサを取り付ける際は、必ず付属の取付金具を使用してください。取付金具を使用しない場合、光軸がずれるおそれがあります。
・締め付けトルクは 0.5N・m以下 にしてください。

取付方向
・センサの検出面が検出物体の表面と平行になるように設置してください。通常、センサを検出物体に対して傾けて使用しないでください。


・ただし、検出物体の表面が滑らかな場合は、図に示すようにセンサを5°〜10°傾けて取り付けてください。検出物体に対して傾けて使用しないでください。


・センサの下に鏡のような物体がある場合、センサの動作が不安定になる可能性があります。
 そのため、センサを傾けるか、下図のように鏡から距離を取って設置してください。


・センサを誤った方向に取り付けないでください。下図を参照してください。


光軸調整
拡散反射型
①動作切換スイッチを「入光時ONモード（L側）」に設定します。
②検出範囲内で検出物体にセンサを合わせ、動作表示灯（赤）を観察します。
③動作表示灯（赤）が消灯している場合：感度調整つまみを時計回りに回し、動作表示灯（赤）が点灯する位置まで回して、設定完了です。
④動作表示灯（赤）が点灯している場合：まず感度調整つまみを反時計回りに回して表示灯（赤）を消灯させ、次に時計回りに回して再び点灯させた位置で、設定完了です。
⑤動作切換スイッチを希望する出力動作モードに設定してください。


透過型
①動作切換スイッチを「入光時ONモード（L側）」に設定します。
②投光器と受光器を同じ水平線上に配置し、受光器を先に固定します。その後、投光器を上下左右に動かしながら、レーザ光点が受光器の受光窓に入っているかおよび動作表示灯（赤色）の状態を確認し、光が確実に届く範囲を特定します。位置が決まったら、投光器の取付ブラケットを固定します。
③同様の方法で、上下左右の角度調整も行います。
④受光器の角度を微調整します。
⑤動作表示灯の状態を確認します。
⑥動作切換スイッチを希望する出力動作モードに設定してください。


リフレクター反射型
①動作切換スイッチを「入光時ONモード（L側）」に設定します。
②投光器と反射板（リフレクター）を同一水平線上に配置し、反射板を上下左右に移動させながら、動作表示灯（赤色）を観察し、光が受光されている範囲を確認します。確認後、その範囲の中央付近に反射板を設定します。
③同様の方法で、上下左右の角度調整も行います。
④センサ本体の角度を微調整します。
⑤動作切換スイッチを希望する出力動作モードに設定してください。


その他
·使用時は、電源投入時の過渡状態（約50ms）を避けてご使用ください。
·本商品の負荷がそれぞれ異なる電源に接続されている場合、必ず本商品側の電源を先に投入してください。
·低温時にケーブルへ過度な力を加えると、ケーブルが損傷する恐れがあります。
·本商品の投光面および受光面を常に清潔に保ち、水・油・指紋など光の反射・屈折を引き起こす汚れや、ホコリ・ゴミなど光を遮断するものが付着しないようご注意ください。付着した場合は、清潔で柔らかい布またはレンズ拭き用の紙で拭き取ってください。蒸気や粉塵の多い場所、腐食性ガスのある環境では使用しないでください。
·シンナーなどの有機溶剤や強酸・アルカリ、水、油、グリースなどが商品に直接触れないようにしてください。
·本商品の投光窓・受光窓を清掃する際は、必ず電源を切ってから行ってください。
·本商品は指向性の優れたレーザを採用しているため、取り付け状態や機構の変形などにより光軸がずれる場合があります。ご使用前に必ず光軸調整を実施してください。
