セーフティライトカーテン

  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
24,810円～137,450円
税込単価
27,291円～151,195円

本製品は IEC 61508（SIL3）認証を取得済みのライトカーテンです。以...

詳細情報を確認する

ご注意

  • 本製品は IEC 61508（SIL3）認証を取得済みのライトカーテンです。以下の認証については現在申請中です。
    1）機械安全に関するISO 13849-1（PL e）（※2026年2月 認証取得予定）
    2）光線式安全装置に関するUL  61496-1/-2（Type 4）（※2026年2月 認証取得予定）
    IEC 61496-1/-2（Type 4）（※2026年6月 認証取得予定）
    労働安全衛生法に基づく安全装置用途でのご使用は、認証取得後を推奨しております。
  • IEC 61508（SIL3）証明書のダウンロードはこちら
  • 本製品は初期設定時に専用ソフトウェアとRS485用コンバータを使用し、同期方式の設定などが必要です。
  • 取扱説明書のダウンロードはこちら、ソフトウェアのインストール（標準インストール版、ポータブル版）はこちら。
  • REACH・TSCA等の海外法規制に関する調査・保証は対象外となります。
未確定：候補が116型番あります。
数量：

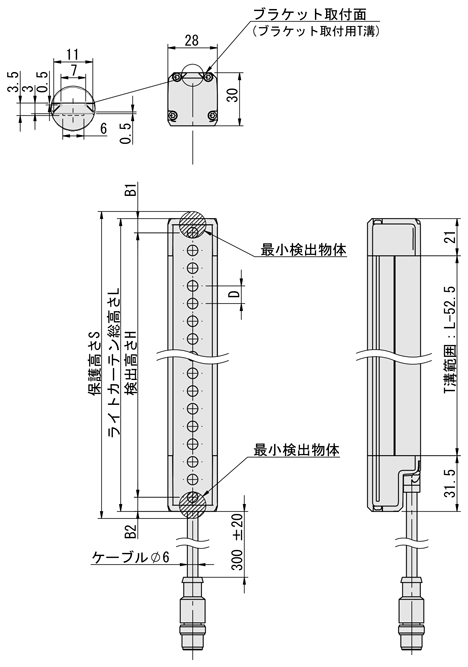

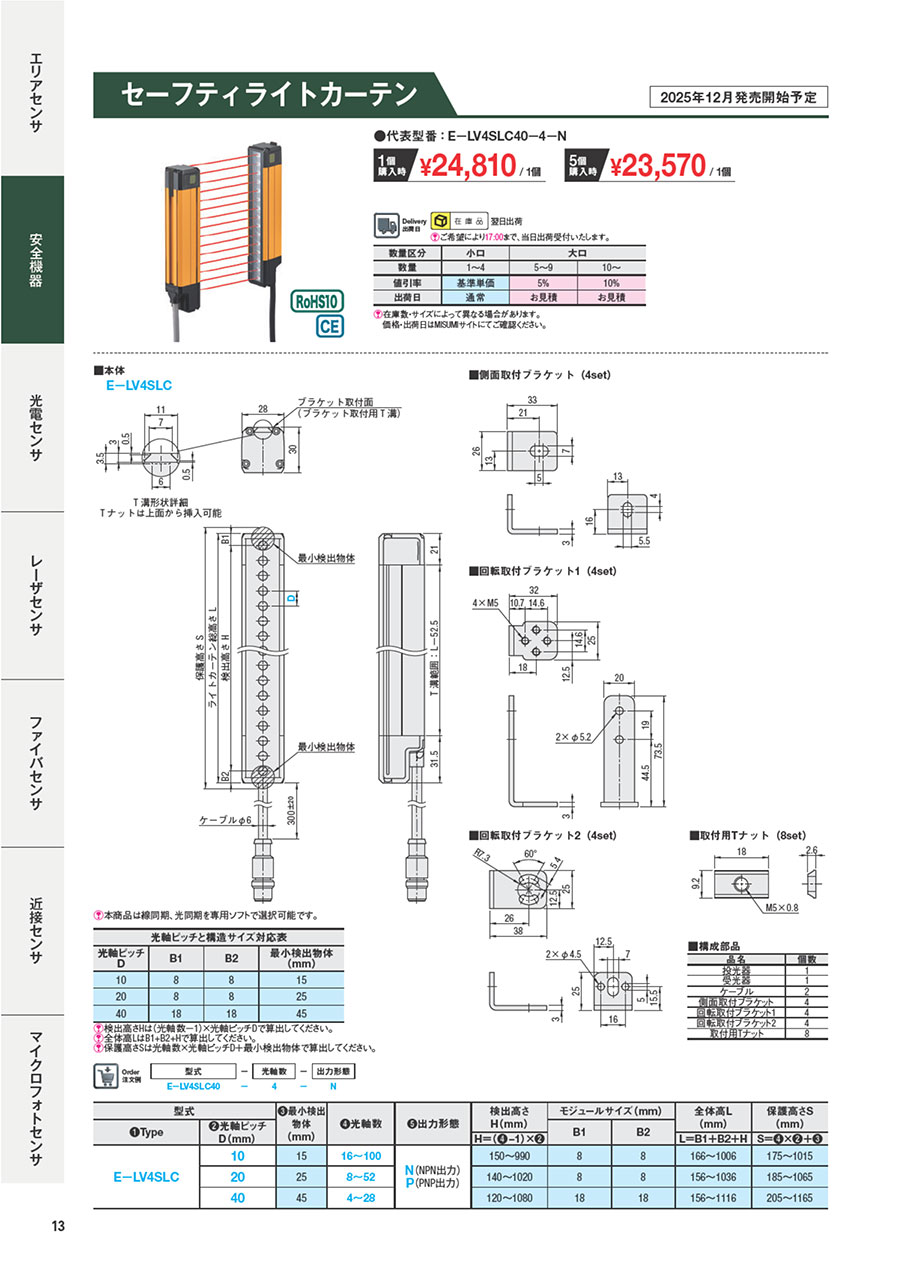

外形図



■本体
E-LV4SLC

T溝形状詳細
Tナットは上面から挿入可能

[ ! ]本商品は線同期、光同期を専用ソフトで選択可能です。

■側面取付ブラケット（4set)
■回転取付ブラケット1（4set)
■回転取付ブラケット2（4set)
■取付用Tナット（8set)

光軸ピッチと構造サイズ対応表
光軸ピッチDB1B2最小検出物体
(mm)
108815
208825
40181845
[ ! ]検出高さHは（光軸数－1）×光軸ピッチDで算出してください。
[ ! ]全体高LはB1+B2+Hで算出してください。
[ ! ]保護高さSは光軸数×光軸ピッチD＋最小検出物体で算出してください。
■構成部品
品名個数
投光器1
受光器1
ケーブル2
側面取付ブラケット4
回転取付ブラケット14
回転取付ブラケット28
取付用Tナット16
M6バネ座金4
M5×6六角穴付きボルト4
M6×16六角穴付きボルト4

■取付ブラケット使用例

回転取付ブラケット使用例
側面取付ブラケット使用例

規格表

型式-光軸数-出力タイプ
E-LV4SLC40-4-N
・下表の価格表は25年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式❸最小検出物体
(mm)		❹光軸数❺出力タイプ検出高さ
H(mm)		モジュールサイズ(mm)全体高L
(mm)		保護高さS(mm)
❶Type❷光軸ピッチ
D(mm)		B1B2
H＝(❹–1)×❷L＝B1＋B2＋HS＝❹×❷＋❸
E－LV4SLC101516～100N(NPN出力)
P(PNP出力)		150～99088166～1006175～1015
20258～52140～102088156～1036185～1065
40454～28120～10801818156～1116205～1165
型番光軸数出力タイプ検出高さH
(mm)		全体高L
(mm)		保護高さS
(mm)		\基準単価
Type光軸ピッチD
(mm)
E-LV4SLC1016NPN: N
PNP: P		150166
175
41,300
20190206
215
45,920
24230246
255
50,550
28270286
295
55,040
32310326
335
59,600
36350366
375
64,160
40390406
415
68,790
44430446
455
73,350
48470486
495
77,910
52510526
535
82,470
56550566
575
87,030
60590606
615
91,590
64630646
655
96,150
68670686
695
100,710
72710726
735
105,270
76750766
775
109,830
80790806
815
114,390
84830846
855
118,950
88870886
895
123,510
92910926
935
128,140
96950966
975
132,890
1009901006
1015
137,450
型番光軸数出力タイプ検出高さH
(mm)		全体高L
(mm)		保護高さS
(mm)		\基準単価
Type光軸ピッチD
(mm)
E-LV4SLC208NPN: N
PNP: P		140156
185
29,420
10180196
225
33,650
12220236
265
36,160
14260276
305
38,790
16300316
345
41,420
18340356
385
44,050
20380396
425
46,680
22420436
465
49,310
24460476
505
51,930
26500516
545
54,560
28540556
585
57,070
30580596
625
66,200
32620636
665
68,990
34660676
705
71,780
36700716
745
74,500
38740756
785
77,230
40780796
825
79,950
42820836
865
82,670
44860876
905
85,400
46900916
945
88,120
48940956
985
90,840
50980996
1025
93,560
5210201036
1065
96,290
型番光軸数出力タイプ検出高さH
(mm)		全体高L
(mm)		保護高さS
(mm)		\基準単価
Type光軸ピッチD
(mm)
E-LV4SLC404NPN: N
PNP: P		120156
205
24,810
6200236
285
29,030
8280316
365
33,250
10360396
445
37,540
12440476
525
41,640
14520556
605
45,750
16600636
685
49,850
18680716
765
53,950
20760796
845
58,060
22840876
925
62,160
24920956
1005
66,270
2610001036
1085
70,370
2810801116
1165
74,470

選定方法

光軸間距離 ： 10mm光軸間距離 ： 20mm光軸間距離 ： 40mm
検出体がφ15mm（手指検出用）の場合は、
光軸間距離10mm のセンサが最適です。		検出体がφ25mm（手の検出用）の場合は、
光軸間距離20mm のセンサが最適です。		検出体がφ45mm（腕、脚、体の検出用）の場合は、
光軸間距離40mm のセンサが最適です。
■仕様
準拠規格IEC61508 SIL3
動作電源DC24V±20%
消費電力＜5W
光軸ピッチ10mm20mm40mm
最小検出物体15mm25mm45mm
光軸数16、20、……、1008、10、……、524、6、……、28
保護高さS ＝ 光軸数×光軸ピッチ ＋最小検出物体
発光波長940nm赤外線LED
応答時間≦ 2 ×(N×0.1＋3) ms(N：光軸数)
安全出力(OSSD)PNP/NPNトランジスタ出力：負荷電流≦200mA、残留電圧≦1V(ケーブル延長による電圧降下を除く)、漏れ電流≦0.1mA
保護構造電源過電圧保護、逆接続保護、出力過電流保護、出力短絡保護
検出距離0.1 ～ 5m
使用環境照度10,000 Lx(入射角 ＞2.5°)
同期方式光同期／線同期(出荷時はデフォルトで光同期設定［EDMなし・自動リセット］。
線同期を使用するには専用ソフトでの設定変更が必要です。
変更方法はMISUMIサイトにてご確認ください。)
ケース材質アルミ合金
付属品発信側ケーブル：4芯×3.5m
受信側ケーブル：8芯×3.5m
※本体ケーブル長：300mm
取付ブラケット一式(側面取付・角度調整可)
本体断面サイズ30×28mm
保護等級IP65
耐振動性10～55Hz、振幅0.35±0.05mm、X/Y/Z方向 各20回
耐衝撃性100m/s2(約10G)16msパルス、X/Y/Z方向 各1000回
使用環境温度－10℃ ～ 55℃(結露なきこと)
保管温度－30℃ ～ 70℃(結露なきこと)
使用環境湿度温度20℃時、相対湿度85%以下
TM(継続運転寿命)20年(ISO 13849-1 に準拠)
[ ! ]本製品は、以下の国際規格に準拠・認証されています。
・国際安全規格 IEC 61508（SIL3）
[ ! ]以下の認証については現在申請中です。
・機械安全に関するISO 13849-1（PL e）（※2026年2月 認証取得予定）
・光線式安全装置に関するUL  61496-1/-2（Type 4）（※2026年2月 認証取得予定）
IEC 61496-1/-2（Type 4）（※2026年6月 認証取得予定）
■電線・ケーブル仕様
構成部品4芯シールドケーブル（外径5.8mm、灰色）8芯シールドケーブル（黒色・外径5.8mm）
導体構造AWG/mm40/0.08BS+250D
材質銅導体
OD/外径(mm)0.08±0.005
絶縁芯線数4
芯線材質PVC 35P（耐熱温度105℃）
芯線直径(mm)1.1+0/-0.11.05+0/-0.1
平均厚さ(ｍｍ)0.2
色1.茶 2.灰 3.青 4.ピンク1. 白　2. 黄　3. 緑　4. 青　5. 灰　6. 茶　7. ピンク　8. 黒
シールドアルミ箔＋ポリエステルフィルムAL.FACE OUTSIDE
構造（N/mm）96/0.10±3
材質錫メッキ銅線(TS)
シールド率(%）80%
外被覆外被覆直径(ｍｍ)5.8+0.1 mm
材質110P PVC(セミマット仕上げ)110P PVC
色灰黒
平均厚さ(mm)0.5
最小曲げ半径30mm
マーキングAVVR 300/300V 4×0.2mm2（JB/T8734.4-2016準拠、CE認証取得）AVVR 300/300V 8×0.2mm2（JB/T8734.4-2016準拠、CE認証取得）
製品画像

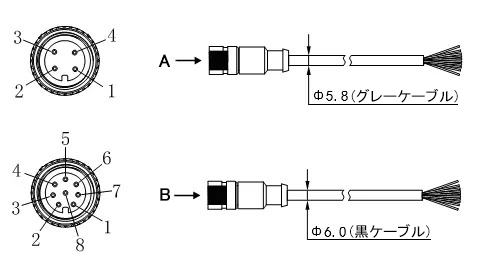

■コネクタピン概要

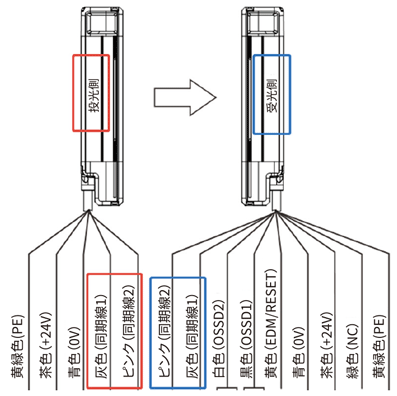

送信線（M12 防水航空用コネクタ 4ピン メスケーブル）受信線（M12 防水航空用コネクタ 8ピン メスケーブル）A.拡大図B.拡大図
■ケーブル機能表
ケーブルピン番号線色機能接続説明
送信線1茶24V電源正極DC電源の+24V正極に接続
3青0V電源負極DC電源の0V負極に接続
2灰RS485+設定／同期RS485+配線図参照
4ピンクRS485−設定／同期RS485−
*PE黄PEシールド線接地／GND接続
受信線2茶24V電源正極DC電源の+24V正極に接続
7青0V電源負極DC電源の0V負極に接続
5灰RS485+設定／同期RS485+配線図参照
6ピンクRS485−設定／同期RS485−
*PE黄PEシールド線接地／GND接続
8黒OSSD1 スイッチ出力端子スイッチ信号入力ポート1へ接続
1白OSSD2 スイッチ出力端子スイッチ信号入力ポート2へ接続
4黄EDM検出およびリセット入力配線図参照
3緑―未使用線
[ ! ]PEピンは、伝送線のシールド網をM12防水航空用コネクタの金属外殻にハンダ付けした接点です。

製品概要

本製品は、検出不可エリア（ブラインドゾーン）のない構造を採用した高性能なセーフティライトカーテンです。
国際安全規格 IEC 61508（SIL3）に準拠し、以下の認証については現在申請中です。
1）機械安全に関するISO 13849-1（PL e）（※2026年2月 認証取得予定）
2）光線式安全装置に関するUL  61496-1/-2（Type 4）（※2026年2月 認証取得予定）
IEC 61496-1/-2（Type 4）（※2026年6月 認証取得予定）
内部には冗長設計のMCU（マイクロコントローラ）を搭載。
二重回路出力による周期的な自己診断と相互診断機能により、常に安定した動作を実現します。
安全リスクを未然に防ぎ、現場の安心を支える包括的な安全保護を提供します。


製品特長

◆ 国際安全規格IEC 61508（SIL3）に準拠。
産業用機械や安全装置に求められる最高レベルに近い安全性を保証します。
◆ CEマーキング取得
欧州の安全基準に適合しており、海外展開にも安心してご利用いただけます。
◆ 高い安全性
豊富な自己診断回路と、周期的な二重自己診断および相互診断機能により、常に安定した動作と高い安全性を確保します。
◆ 多様な同期方式
光同期および線同期の両方式に対応しており、設置環境に応じた柔軟な運用が可能です。
◆ 二重冗長出力
二重回路の冗長出力設計を採用しています。
各出力チャネルには自己診断パルスが搭載されており、過電流、電源との短絡、出力間短絡などを即時に検出・診断します。
◆ 外部EDM機能
リレーや接触器など、出力に接続された外部機器を動的に監視し、外部機器の故障による安全機能の失効を防止します。
◆ インターロックリセット機能
手動リセットおよび自動リセットの両方に対応可能なインターロックリセット機能を選択いただけます。
◆ 上位機による設定機能
同期方式、EDM、インターロックリセット機能などを上位機から柔軟に設定することができます。
◆ 多様な取付方式
さまざまな設置環境に適応できる設計となっており、現場に合わせた導入が可能です。

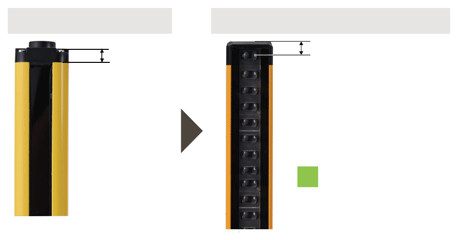

超薄型エリアセンサ セーフティライトカーテン検出不可
エリア検出可能
エリア光軸配置で
全領域を均一に
カバー


使用方法

■本製品に関する資料は下記よりダウンロードしてください。
・取扱説明書はこちら
・IEC 61508（SIL3）証明書はこちら
出荷時は光同期方式（EDMなし、自動リセット）に設定されています。　線同期に変更する場合は専用ソフトウェアが必要です。変更方法は取扱説明書をご参照ください。
光同期／線同期の8種類の動作モード
NPN/PNP出力（EDMなし、自動リセット）
NPN/PNP出力（EDMなし、手動リセット）
NPN/PNP出力（EDMあり、自動リセット）
NPN/PNP出力（EDMあり、手動リセット）

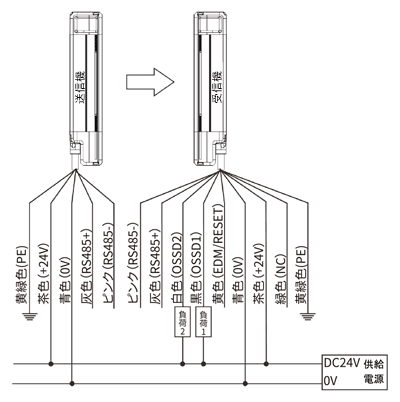

光同期配線方式の例
NPN出力（EDMなし、自動リセット）

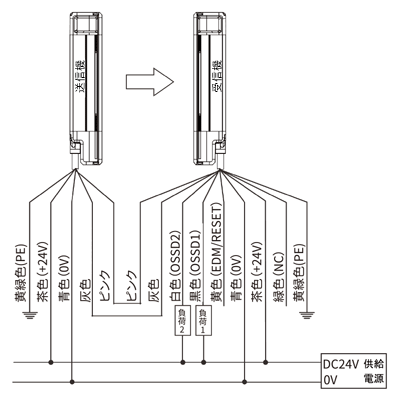

線同期配線方式の例
NPN出力配線図（EDMなし、自動リセット）

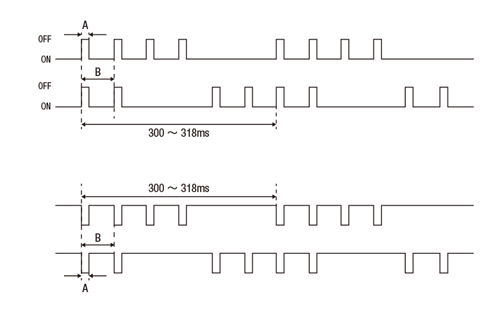

OSSDクロススキャンタイミング
OSSDクロススキャンタイミングチャートは以下の通りです。

NPN型OSSD OSSD1 OSSD2 A：200～250us
B：50～68ms A：200～250us
B：50～68ms

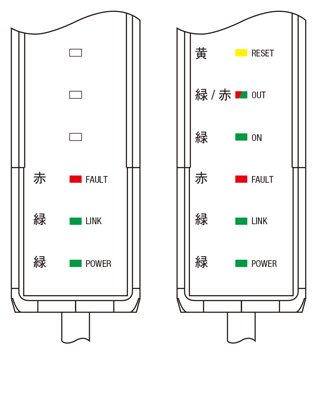

■インジケーター表示
本商品は、LEDインジケーターにより動作状態を視覚的に確認できます。
点灯・点滅・色の違いで、正常動作・異常を視覚的に把握でき、作業効率と安全性の向上に貢献します。インジケーターは投光器・受光器の下部にございます。

投光側受光側
LEDインジケーターの状態表
投光側動作指示説明
POWERLINKFAULT状態説明
緑点灯緑点灯消灯正常動作状態
緑点灯緑色（1Hz）消灯初期化中
緑点灯緑色（2Hz）消灯線同期状態で未同期
緑色（1Hz）消灯赤色低電圧、電源を確認してください。
緑色（2Hz）消灯赤色過電圧、電源を確認してください。
緑点灯消灯赤色内部故障、返品修理
消灯消灯消灯電源未投入/内部故障

受光側動作指示説明
POWERLINKFAULTONOUTRESET状態説明
緑点灯緑点灯消灯緑点灯緑点灯消灯正常状態（通光）
緑点灯緑点灯消灯消灯赤点灯消灯正常状態（遮光）
緑点灯緑色（1Hz）消灯消灯赤点灯消灯初期化中
緑点灯緑色（2Hz）消灯消灯赤点灯消灯光同期または線同期が未同期
緑点灯緑点灯消灯緑点灯赤点灯黄点灯手動でRESETを開く
緑色（1Hz）消灯赤色消灯赤点灯消灯低電圧、電源を確認してください。
緑色（2Hz）消灯赤色消灯赤点灯消灯過電圧、電源を確認してください。
緑点灯消灯赤色（1Hz）消灯赤点灯消灯EDM故障
緑点灯消灯赤色（2Hz）消灯赤点灯消灯2つの出力が短絡
緑点灯消灯赤色（4Hz）消灯赤点灯消灯出力過負荷
緑点灯消灯赤色消灯赤点灯消灯内部故障、返品修理
消灯消灯消灯消灯赤点灯消灯内部故障、返品修理
緑点灯消灯消灯消灯消灯消灯内部故障、返品修理
消灯消灯消灯消灯消灯消灯電源未投入/内部故障
ソフトウェア設定
1 デバッグツール
ソフトウェアツール設定ソフトウェア
ツールUSB to RS485コンバーター(ドライバーは販売または技術担当者に問い合わせてダウンロード可能)
コンピュータシステム要件Windows XP以上、解像度1280*720以上
2 ソフトウェアのインストール
（標準インストール版、ポータブル版）
ソフトウェアはこちら
1.ポータブル版（インストール不要）を選択：E-LV4SLC
Configuration
EXEファイルをダブルクリックして直接使用可能

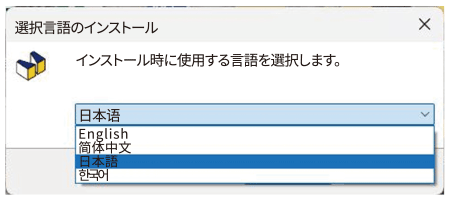

2.標準インストールファイルを選択：E-LV4SLC Configuration

インストール時の言語を選択

デスクトップにショートカットアイコンを表示

3 ソフトウェアの使用説明
1、通信接続：
本製品の通信は誤操作を防ぐため、ライトカーテンは電源投入後3秒以内にのみコンビュータと通信が可能です。ライトカーテンの投光側または受光側を電源およびUSB-RS485変換器に正しく接続します（茶色：DC24V、青色：DC 0V、灰色：RS485＋、ピンク：RS485－）。単一の設定では、片側のライトカーテンのみを接続でき、投光側と受光側のRS485ポートを同時に変換器に接続することはできません。（第4章 電気接続を参照してください）

【注】RS485通信に関するご注意
本製品のRS485通信をご利用の際は、2線式タイプのRS485コンバータをご使用ください。
4線式タイプのコンバータでは、通信が正常に行えない可能性がございます。
特に、通信距離が長くなる場合や他機器との接続環境によっては、通信不具合が発生する事例が確認されております。
安定した通信を確保するため、2線式タイプのご使用を推奨いたします。

接続手順は以下の通りです：
①まず、受光側または投光側の電源部分を正しく接続します（茶色：DC24V、青色：DC 0V）。同時に、受光側または投光側のRS485通信線を接続します（灰色：RS485＋、ピンク：RS485－）。

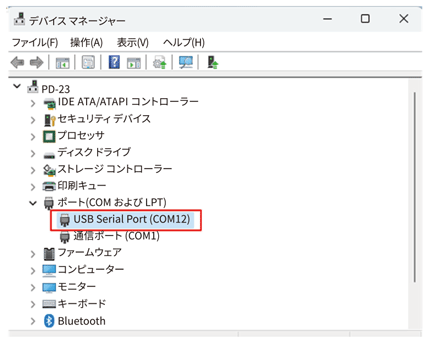

②USB-RS485変換器がコンピュータに有効に接続されていることを確認し、ドライバーのシリアルポート番号を確認します（例：COM12）。

2通信接続手順と注意事項：
1.①ライトカーテンが電源オフの状態⇒②ソフトウェアを開き、使用する言語を選択⇒③正しいシリアルポート番号を選択⇒④【シリアルポートを開く】ボタンをクリック⇒
   ⑤3秒以内にライトカーテンに迅速に電源を投入⇒ソフトウェアは自動的に作業モードページにジャンプします
   3秒経っても接続が成功しない場合は、シリアルポート番号が正しいか、電源、RS485通信線が有効に接続されているかを確認し、その後①～⑤の操作手順を繰り返してください。

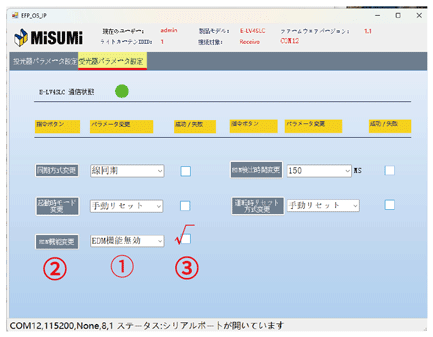

パラメータ設定メイン画面

3、パラメータ設定画面：（光／線同期切り替えには投光側と受光側の同時変更が必要）

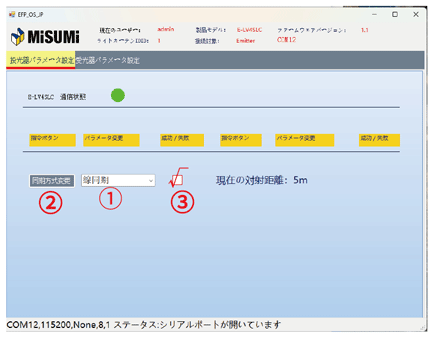

1.投光側パラメータ設定画面：
   投光側は必要に応じて設定を行います。①変更するオプションパラメータを選択⇒②【変更*】ボタンボックスをクリック⇒③【】が表示されると、項目の変更が成功したことを示します。

投光側パラメータ設定画面
2.受光側パラメータ設定画面：
受光側は必要に応じて設定を行います。①変更するオプションパラメータを選択⇒②【変更】ボタンボックスをクリック⇒③【】が表示されると、項目の変更が成功したことを示します。

受光側パラメータ設定画面
4、通信切断
ユーザーは投光側または受光側の設定を完了した後、まずライトカーテンのDC24V電源を切断し、その後RS485通信線を切断する手順で、ライトカーテンとコンピュータの通信接続を切断できます。これにより、ライトカーテンのソフトウェア設定が完了し、その後は正常にインストールして使用できます。
ライトカーテンの取付
安全距離と取付高さは、セーフティライトカーテンの保護機能を確保するための2つの重要な要素です。安全距離を正確に計算し、ライトカーテンの取付位置が安全距離と取付高さの要件を満たす必要があります。そうでない場合、事故が発生する可能性があります。

取付方向
投光側と受光側の伝送線インターフェースは同じ方向を向いている必要があります。受光側を投光側に対して180°逆向きに取付けることはできません。投光側と受光側は同一平面上にあり、光学面が平行かつ位置合わせされている必要があります。


1.正しい取付：
ライトカーテンが平行かっ位置合わせされ、
ケーブルが同じ方向を向いている。

2誤った取付：
ライトカーテンがずれている

3誤った取付：
ライトカーテンが傾いている

4、誤った取付：
ライトカーテンが逆向きで、ケーブルが
同じ方向を向いていない

取付方向の概念図

■取付時の注意

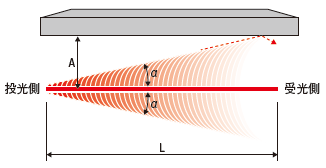

ライトカーテンの周囲に反射面を持つ物体が存在する場合、誤検知を防ぐため、反射面からA(m)以上の距離を確保して設置してください。
※α＝光束の開口角、L＝投光側と受光側の間の距離


反射物干渉示意図
保護長L（m）許容設置距離A（m）
≦3m0.131m
3m以上L×tanα＝L×0.04366（α＝2.5°）

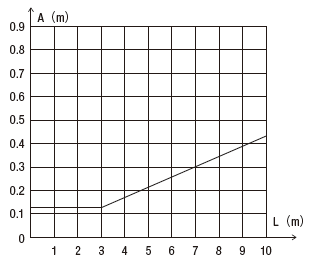

反射物がライトカーテンに影響を与える取付位置の座標図
[ ! ]周囲の反射物の滑らかな反射面や散乱媒質（例：塵、霧、煙）は、
  ライトカーテンが発する光束の伝播方向を変化させ、要保護者や
  身体部位が検知されずに通過する原因となり、
  セーフティライトカーテンが正常機能を失い保護作用を果たせなく
  なる可能性があります。
[ ! ]ライトカーテン取付時は、反射物から可能な限り離すか、反射面を
  覆う・遮蔽する（例：反射面の滑らかさを低減、すりガラス材を貼付
  等）ことで干渉を除去し、安全性を確保してください。

■相互干渉を防ぐための取付位置イメージ図

1234
投光器を向かい合わせ、
前後に配置		投光器を向かい合わせ、
上下に配置		投光器を
背中合わせにして配置		投光器が同じ方向にある場合は
向かい合わせ、上下に配置
●ライトカーテン同士が相互に干渉すると、正常に機能しなくなり、保護の目的が果たせなくなります。
●図を参考にし、配置する具体的な状況に応じて適切に取り付けを行ってください。
●投光器と受光器の接続端子が同じ向きになるように取り付けてください。投光器と受光器を180°反転させて取り付けてはいけません。
警告▲ライトカーテン間の相互干渉は保護機能を喪失させる原因と
なります。▲現場状況に応じた適切な取付方法を採用し、干渉を排除して
安全性を確保してください。

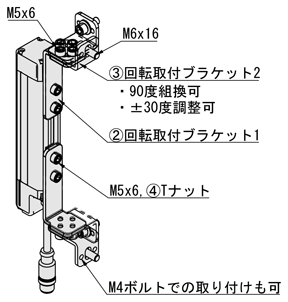

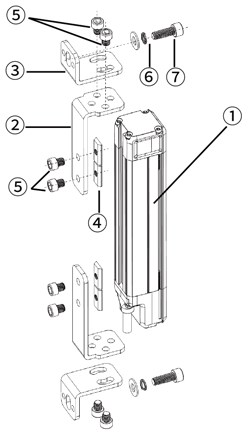

上下回転ブラケット取付説明
①取付位置の決定
安全距離と高さに基づき、ライトカーテンの取付位置を決定。
※装置ベッド壁に取付ける場合は、穴あけ・タップ加工が必要。投光側と受光側が平行になるよう注意。
➁ブラケットの組立
上下回転ブラケット-1と-2を、M5×6六角穴付きボルトで組み立て。
③ライトカーテンの取付
ライトカーテンをM5×6六角穴付きボルトとM5スライダーでブラケットアセンブリに固定。
④設備への固定
M6×16六角穴付きボルト、M6平ワッシャー、スプリングワッシャーを使用し、ブラケットを設備壁またはアルミフレームに取付け。
⑤位置調整と締付け
ライトカーテンが平行・正確に配置されるよう調整し、取付ボルトを適切に締付け。
⑥ケーブル接続とデバッグ
ケーブルを接続し、電源を入れて動作確認。全ての取付ボルトを最終締付け。
【ライトカーテン取付用アクセサリ】
①：投光側または受光側；
②：上部回転ブラケット-1×4個
③：下部回転ブラケット-2×4個
④：M5スライダー×8個
⑤：M5×6六角穴付きボルト×16本
⑥：M6平座金×4個、M6バネ座金×4個
⑦：M6×16六角穴付きボルト×4本

上下取付ブラケット取付示意図

使用例

工作機械の作業エリアへの侵入を検知し、
自動停止させ作業者の安全を確保します。
作業エリアへの侵入を検知し、
産業用ロボットを自動停止させ、
作業者の安全を確保します。

注意事項

◆ セーフティライトカーテンおよびケーブルの分解・修理を行う際は、必ず電源を切り、専門の作業者が行ってください。
◆ 使用のたびに、光栅が装置を正しく制御しているかを確認してください。
◆ 使用中に光栅の位置を勝手に変更しないでください。
◆ 金型や治具を交換した場合は、担当者が光栅の安全距離と取り付け位置を必ず調整してください。
◆ 使用中は、ワーク・工具・切りくず等が光栅本体やそのコネクタ・ケーブルに衝突しないよう注意してください。

型番リスト

表示件数
  • 1
  • 2
  • 次へ
    • 型番
    E-LV4SLC10-16-N
    E-LV4SLC10-16-P
    E-LV4SLC10-20-N
    E-LV4SLC10-20-P
    E-LV4SLC10-24-N
    E-LV4SLC10-24-P
    E-LV4SLC10-28-N
    E-LV4SLC10-28-P
    E-LV4SLC10-32-N
    E-LV4SLC10-32-P
    E-LV4SLC10-36-N
    E-LV4SLC10-36-P
    E-LV4SLC10-40-N
    E-LV4SLC10-40-P
    E-LV4SLC10-44-N
    E-LV4SLC10-44-P
    E-LV4SLC10-48-N
    E-LV4SLC10-48-P
    E-LV4SLC10-52-N
    E-LV4SLC10-52-P
    E-LV4SLC10-56-N
    E-LV4SLC10-56-P
    E-LV4SLC10-60-N
    E-LV4SLC10-60-P
    E-LV4SLC10-64-N
    E-LV4SLC10-64-P
    E-LV4SLC10-68-N
    E-LV4SLC10-68-P
    E-LV4SLC10-72-N
    E-LV4SLC10-72-P
    E-LV4SLC10-76-N
    E-LV4SLC10-76-P
    E-LV4SLC10-80-N
    E-LV4SLC10-80-P
    E-LV4SLC10-84-N
    E-LV4SLC10-84-P
    E-LV4SLC10-88-N
    E-LV4SLC10-88-P
    E-LV4SLC10-92-N
    E-LV4SLC10-92-P
    E-LV4SLC10-96-N
    E-LV4SLC10-96-P
    E-LV4SLC10-100-N
    E-LV4SLC10-100-P
    E-LV4SLC20-8-N
    E-LV4SLC20-8-P
    E-LV4SLC20-10-N
    E-LV4SLC20-10-P
    E-LV4SLC20-12-N
    E-LV4SLC20-12-P
    E-LV4SLC20-14-N
    E-LV4SLC20-14-P
    E-LV4SLC20-16-N
    E-LV4SLC20-16-P
    E-LV4SLC20-18-N
    E-LV4SLC20-18-P
    E-LV4SLC20-20-N
    E-LV4SLC20-20-P
    E-LV4SLC20-22-N
    E-LV4SLC20-22-P

    光軸ピッチ

    (mm)

    最小検出物体

    (mm)

    光軸数

    出力タイプ

    検出高さ

    (mm)

    全高

    (mm)

    保護高さ

    (mm)

    		最小発注数量
    10
    15
    16
    NPN
    150
    166
    175
    1個
    10
    15
    16
    PNP
    150
    166
    175
    1個
    10
    15
    20
    NPN
    190
    206
    215
    1個
    10
    15
    20
    PNP
    190
    206
    215
    1個
    10
    15
    24
    NPN
    230
    246
    255
    1個
    10
    15
    24
    PNP
    230
    246
    255
    1個
    10
    15
    28
    NPN
    270
    286
    295
    1個
    10
    15
    28
    PNP
    270
    286
    295
    1個
    10
    15
    32
    NPN
    310
    326
    335
    1個
    10
    15
    32
    PNP
    310
    326
    335
    1個
    10
    15
    36
    NPN
    350
    366
    375
    1個
    10
    15
    36
    PNP
    350
    366
    375
    1個
    10
    15
    40
    NPN
    390
    406
    415
    1個
    10
    15
    40
    PNP
    390
    406
    415
    1個
    10
    15
    44
    NPN
    430
    446
    455
    1個
    10
    15
    44
    PNP
    430
    446
    455
    1個
    10
    15
    48
    NPN
    470
    486
    495
    1個
    10
    15
    48
    PNP
    470
    486
    495
    1個
    10
    15
    52
    NPN
    510
    526
    535
    1個
    10
    15
    52
    PNP
    510
    526
    535
    1個
    10
    15
    56
    NPN
    550
    566
    575
    1個
    10
    15
    56
    PNP
    550
    566
    575
    1個
    10
    15
    60
    NPN
    590
    606
    615
    1個
    10
    15
    60
    PNP
    590
    606
    615
    1個
    10
    15
    64
    NPN
    630
    646
    655
    1個
    10
    15
    64
    PNP
    630
    646
    655
    1個
    10
    15
    68
    NPN
    670
    686
    695
    1個
    10
    15
    68
    PNP
    670
    686
    695
    1個
    10
    15
    72
    NPN
    710
    726
    735
    1個
    10
    15
    72
    PNP
    710
    726
    735
    1個
    10
    15
    76
    NPN
    750
    766
    775
    1個
    10
    15
    76
    PNP
    750
    766
    775
    1個
    10
    15
    80
    NPN
    790
    806
    815
    1個
    10
    15
    80
    PNP
    790
    806
    815
    1個
    10
    15
    84
    NPN
    830
    846
    855
    1個
    10
    15
    84
    PNP
    830
    846
    855
    1個
    10
    15
    88
    NPN
    870
    886
    895
    1個
    10
    15
    88
    PNP
    870
    886
    895
    1個
    10
    15
    92
    NPN
    910
    926
    935
    1個
    10
    15
    92
    PNP
    910
    926
    935
    1個
    10
    15
    96
    NPN
    950
    966
    975
    1個
    10
    15
    96
    PNP
    950
    966
    975
    1個
    10
    15
    100
    NPN
    990
    1006
    1015
    1個
    10
    15
    100
    PNP
    990
    1006
    1015
    1個
    20
    25
    8
    NPN
    140
    156
    185
    1個
    20
    25
    8
    PNP
    140
    156
    185
    1個
    20
    25
    10
    NPN
    180
    196
    225
    1個
    20
    25
    10
    PNP
    180
    196
    225
    1個
    20
    25
    12
    NPN
    220
    236
    265
    1個
    20
    25
    12
    PNP
    220
    236
    265
    1個
    20
    25
    14
    NPN
    260
    276
    305
    1個
    20
    25
    14
    PNP
    260
    276
    305
    1個
    20
    25
    16
    NPN
    300
    316
    345
    1個
    20
    25
    16
    PNP
    300
    316
    345
    1個
    20
    25
    18
    NPN
    340
    356
    385
    1個
    20
    25
    18
    PNP
    340
    356
    385
    1個
    20
    25
    20
    NPN
    380
    396
    425
    1個
    20
    25
    20
    PNP
    380
    396
    425
    1個
    20
    25
    22
    NPN
    420
    436
    465
    1個
    20
    25
    22
    PNP
    420
    436
    465
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    41,300円
    ( 45,430円 )
    在庫品1日目当日出荷可能
    41,300円
    ( 45,430円 )
    在庫品1日目当日出荷可能
    45,920円
    ( 50,512円 )
    在庫品1日目当日出荷可能
    45,920円
    ( 50,512円 )
    在庫品1日目当日出荷可能
    50,550円
    ( 55,605円 )
    在庫品1日目当日出荷可能
    50,550円
    ( 55,605円 )
    在庫品1日目当日出荷可能
    55,040円
    ( 60,544円 )
    在庫品1日目当日出荷可能
    55,040円
    ( 60,544円 )
    在庫品1日目当日出荷可能
    59,600円
    ( 65,560円 )
    在庫品1日目当日出荷可能
    59,600円
    ( 65,560円 )
    在庫品1日目当日出荷可能
    64,160円
    ( 70,576円 )
    在庫品1日目当日出荷可能
    64,160円
    ( 70,576円 )
    在庫品1日目当日出荷可能
    68,790円
    ( 75,669円 )
    在庫品1日目当日出荷可能
    68,790円
    ( 75,669円 )
    在庫品1日目当日出荷可能
    73,350円
    ( 80,685円 )
    在庫品1日目当日出荷可能
    73,350円
    ( 80,685円 )
    在庫品1日目当日出荷可能
    77,910円
    ( 85,701円 )
    在庫品1日目当日出荷可能
    77,910円
    ( 85,701円 )
    在庫品1日目当日出荷可能
    82,470円
    ( 90,717円 )
    在庫品1日目当日出荷可能
    82,470円
    ( 90,717円 )
    在庫品1日目当日出荷可能
    87,030円
    ( 95,733円 )
    在庫品1日目当日出荷可能
    87,030円
    ( 95,733円 )
    在庫品1日目当日出荷可能
    91,590円
    ( 100,749円 )
    在庫品1日目当日出荷可能
    91,590円
    ( 100,749円 )
    在庫品1日目当日出荷可能
    96,150円
    ( 105,765円 )
    在庫品1日目当日出荷可能
    96,150円
    ( 105,765円 )
    在庫品1日目当日出荷可能
    100,710円
    ( 110,781円 )
    在庫品1日目当日出荷可能
    100,710円
    ( 110,781円 )
    在庫品1日目当日出荷可能
    105,270円
    ( 115,797円 )
    在庫品1日目当日出荷可能
    105,270円
    ( 115,797円 )
    在庫品1日目当日出荷可能
    109,830円
    ( 120,813円 )
    在庫品1日目当日出荷可能
    109,830円
    ( 120,813円 )
    在庫品1日目当日出荷可能
    114,390円
    ( 125,829円 )
    在庫品1日目当日出荷可能
    114,390円
    ( 125,829円 )
    在庫品1日目当日出荷可能
    118,950円
    ( 130,845円 )
    在庫品1日目当日出荷可能
    118,950円
    ( 130,845円 )
    在庫品1日目当日出荷可能
    123,510円
    ( 135,861円 )
    在庫品1日目当日出荷可能
    123,510円
    ( 135,861円 )
    在庫品1日目当日出荷可能
    128,140円
    ( 140,954円 )
    在庫品1日目当日出荷可能
    128,140円
    ( 140,954円 )
    在庫品1日目当日出荷可能
    132,890円
    ( 146,179円 )
    在庫品1日目当日出荷可能
    132,890円
    ( 146,179円 )
    在庫品1日目当日出荷可能
    137,450円
    ( 151,195円 )
    在庫品1日目当日出荷可能
    137,450円
    ( 151,195円 )
    在庫品1日目当日出荷可能
    29,420円
    ( 32,362円 )
    在庫品1日目当日出荷可能
    29,420円
    ( 32,362円 )
    在庫品1日目当日出荷可能
    33,650円
    ( 37,015円 )
    在庫品1日目当日出荷可能
    33,650円
    ( 37,015円 )
    在庫品1日目当日出荷可能
    36,160円
    ( 39,776円 )
    在庫品1日目当日出荷可能
    36,160円
    ( 39,776円 )
    在庫品1日目当日出荷可能
    38,790円
    ( 42,669円 )
    在庫品1日目当日出荷可能
    38,790円
    ( 42,669円 )
    在庫品1日目当日出荷可能
    41,420円
    ( 45,562円 )
    在庫品1日目当日出荷可能
    41,420円
    ( 45,562円 )
    在庫品1日目当日出荷可能
    44,050円
    ( 48,455円 )
    在庫品1日目当日出荷可能
    44,050円
    ( 48,455円 )
    在庫品1日目当日出荷可能
    46,680円
    ( 51,348円 )
    在庫品1日目当日出荷可能
    46,680円
    ( 51,348円 )
    在庫品1日目当日出荷可能
    49,310円
    ( 54,241円 )
    在庫品1日目当日出荷可能
    49,310円
    ( 54,241円 )
    在庫品1日目当日出荷可能
  • 1
  • 2
  • 次へ

    • 詳細情報

    基本情報

    本製品は IEC 61508（SIL3）認証を取得済みのライトカーテンです。
    以下の認証については現在申請中です。
    1）機械安全に関するISO 13849-1（PL e）（※2026年2月 認証取得予定）
    2）光線式安全装置に関するUL  61496-1/-2（Type 4）（※2026年2月 認証取得予定）
    IEC 61496-1/-2（Type 4）（※2026年6月 認証取得予定）
    労働安全衛生法に基づく安全装置用途でのご使用は、認証取得後を推奨しております。

    ご注意

    • 本製品は IEC 61508（SIL3）認証を取得済みのライトカーテンです。以下の認証については現在申請中です。
      1）機械安全に関するISO 13849-1（PL e）（※2026年2月 認証取得予定）
      2）光線式安全装置に関するUL  61496-1/-2（Type 4）（※2026年2月 認証取得予定）
      IEC 61496-1/-2（Type 4）（※2026年6月 認証取得予定）
      労働安全衛生法に基づく安全装置用途でのご使用は、認証取得後を推奨しております。
    • IEC 61508（SIL3）証明書のダウンロードはこちら
    • 本製品は初期設定時に専用ソフトウェアとRS485用コンバータを使用し、同期方式の設定などが必要です。
    • 取扱説明書のダウンロードはこちら、ソフトウェアのインストール（標準インストール版、ポータブル版）はこちら。
    • REACH・TSCA等の海外法規制に関する調査・保証は対象外となります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    セーフティライトカーテンのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    セーフティライトカーテン
    セーフティライトカーテン SF4Dシリーズ用ケーブル・保護チューブ
    セーフティライトカーテン 光軸調整器
    セーフティライトカーテン SF4Dシリーズ用IO-Link通信ユニット
    取付金具 （SF4B-C）
    ケーブル 【F3SG-SR】
    メーカーミスミPanasonicPanasonicPanasonicPanasonicオムロン
    通常価格24,810円-10,343円 -73,997円37,748円2,714円 -4,161円 -
    通常出荷日在庫品1日目4日目〜11日目4日目4日目〜1日目
    種類本体-周辺部品周辺部品取付金具ケーブル
    環境対応RoHS対応（10物質）-----
    材質証明書非対象-----
    よく一緒に購入される商品

    最近見た商品

    通常価格、通常出荷日が表示と異なる場合がございます

    セーフティライトカーテンカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
