側面取付型エリアセンサ

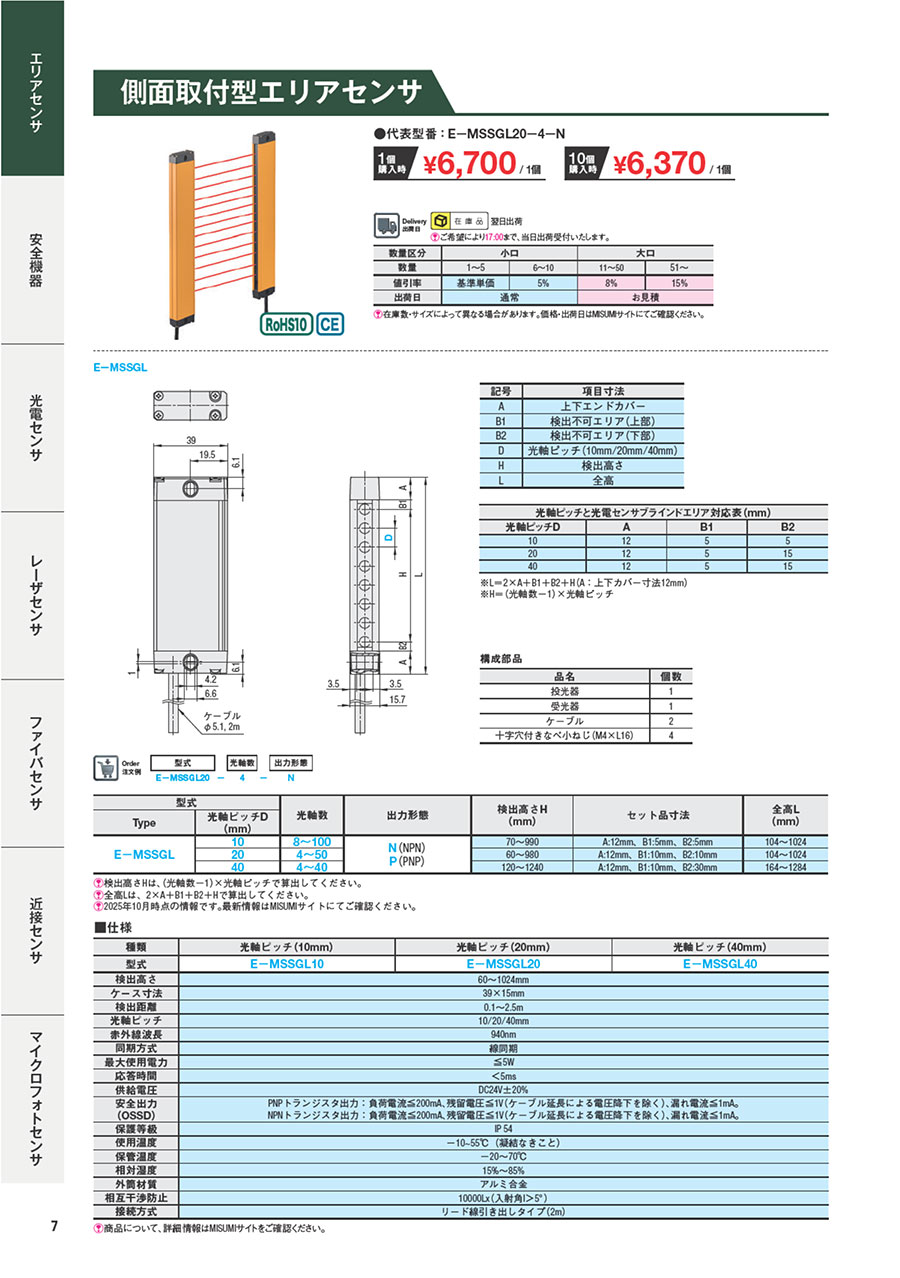

カタログ |P.7

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 6,700円～61,160円

税込単価: 7,370円～67,276円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

汎用エリアセンサ

4.8

通常価格(税別)： 4,840円 (税込価格：5,324円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

超薄型エリアセンサ

4.8

通常価格(税別)： 5,150円 (税込価格：5,665円)

通常出荷日：在庫品1日目

エリアセンサに接地面薄型タイプが新発売！省スペースでも安全検出、簡単設置。

詳細情報を確認する

種類
エリアセンサ
検出方式
透過
応答速度 (ms)
≤5ms
材質証明書
非対象

ご注意

本商品はRoHSおよびCE対応のエリアセンサです。
REACH・TSCA・chemSHERPA等の調査ならびに保証の対象外となります。
本商品は汎用のエリアセンサとなるため、IEC 61496-1 および IEC 61496-2 を含む安全規格には適合しておりません。
当ページの価格表は25年7月時点の情報になります。

未確定：候補が126型番あります。

外形図
型番リスト
詳細情報
カタログ

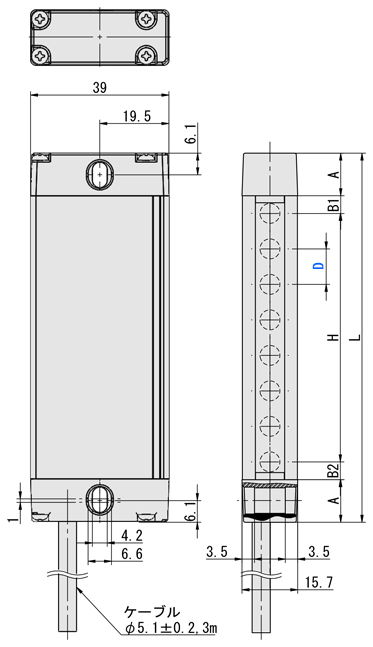

外形図

記号	項目寸法
A	上下エンドカバー
B1	検出不可エリア(上部)
B2	検出不可エリア(下部)
D	光軸ピッチ(10mm/20mm/40mm)
H	検出高さ
L	全高

光軸ピッチと光電センサ検出不可エリア対応表(mm)
光軸ピッチD	A	B1	B2
10	12	5	5
20	12	5	15
40	12	5	15

※L＝2×A＋B1＋B2＋H（A：上下カバー寸法12mm）
※H＝（光軸数ー1）×光軸ピッチ

構成部品

品名	個数
投光器	1
受光器	1
ケーブル	2
十字穴付きなべ小ねじ(M4×L16)	4

規格表

型式		光軸数		出力形態
E－MSSGL20	－	4	－	Ｎ

型式		光軸数	出力形態	検出高さH (mm)	セット品寸法	全高L (mm)
Type	光軸ピッチD (mm)
E－MSSGL	10	8～100	N(NPN) P(PNP)	70～990	A:12mm、B1:5mm、B2:5mm	104～1024
	20	4～50		60～980	A:12mm、B1:10mm、B2:10mm	104～1024
	40	4～40		120～1240	A:12mm、B1:10mm、B2:30mm	164～1284

[ ! ]検出高さHは、（光軸数ー1）×光軸ピッチで算出してください。
[ ! ]全高Lは、2×A＋B1＋B2＋Hで算出してください。
[ ! ]2025年10月時点の情報です。最新情報はMISUMIサイトにてご確認ください。

型式		光軸数	出力形態	検出高さ H (mm)	全高 L (mm)	￥基準単価
Type	光軸ピッチ D	光軸数	出力形態	検出高さ H (mm)	全高 L (mm)	￥基準単価
E－MSSGL	10	8	NPN： N PNP： P	70	104	8,490
		12		110	144	16,080
		16		150	184	18,110
		20		190	224	20,280
		24		230	264	21,530
		28		270	304	24,290
		32		310	344	25,450
		36		350	384	28,330
		40		390	424	30,350
		44		430	464	32,350
		48		470	504	33,310
		52		510	544	36,490
		56		550	584	37,230
		60		590	624	40,610
		64		630	664	42,680
		68		670	704	44,750
		72		710	744	46,810
		76		750	784	48,880
		80		790	824	50,950
		84		830	864	52,950
		88		870	904	54,970
		92		910	944	57,040
		96		950	984	59,090
		100		990	1024	61,160
	20	4		60	104	6,700
		6		100	144	11,480
		8		140	184	12,050
		10		180	224	13,840
		12		220	264	15,320
		14		260	304	16,450
		16		300	344	16,530
		18		340	384	18,320
		20		380	424	20,360
		22		420	464	21,660
		24		460	504	22,610
		26		500	544	24,980
		28		540	584	25,290
		30		580	624	26,940
		32		620	664	26,820
		34		660	704	29,200
		36		700	744	28,980
		38		740	784	31,460
		40		780	824	32,610
		42		820	864	33,810
		44		860	904	34,920
		46		900	944	36,080
		48		940	984	37,220
		50		980	1024	38,340

型式		光軸数	出力形態	検出高さ H (mm)	全高 L (mm)	￥基準単価
Type	光軸ピッチ D	光軸数	出力形態	検出高さ H (mm)	全高 L (mm)	￥基準単価
E－MSSGL	40	4	NPN： N PNP： P	120	164	7,080
		6		200	244	12,530
		8		280	324	12,940
		10		360	404	15,360
		12		440	484	16,870
		14		520	564	18,850
		16		600	644	20,320
		18		680	724	21,820
		20		760	804	23,310
		22		840	884	24,790
		24		920	964	26,290
		26		1000	1044	27,780
		28		1080	1124	29,270
		30		1160	1204	30,770
		32		1240	1284	32,260

■仕様

種類	光軸ピッチ(10mm)	光軸ピッチ(20mm)	光軸ピッチ(40mm)
型式	E－MSSGL10	E－MSSGL20	E－MSSGL40
検出高さ	60～1024mm
ケース寸法	39×15mm
検出距離	0.1～2.5m
光軸ピッチ	10/20/40mm
赤外線波長	940nm
同期方式	線同期
最大使用電力	≦5W
応答時間	＜5ms
供給電圧	DC24V±20%
安全出力 (OSSD)	PNPトランジスタ出力：負荷電流≦200mA、残留電圧≦1V(ケーブル延長による電圧降下を除く)、漏れ電流≦1mA。 NPNトランジスタ出力：負荷電流≦200mA、残留電圧≦1V(ケーブル延長による電圧降下を除く)、漏れ電流≦1mA。
保護等級	IP 54
使用温度	－10~55℃(凝結なきこと)
保管温度	－20～70℃
相対湿度	15%～85%
外筒材質	アルミ合金
相互干渉防止	10000Lx(入射角I＞5°)
接続方式	リード線引き出しタイプ(2m)

■出力回路図

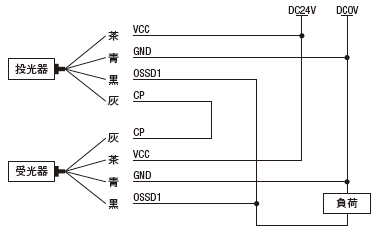

NPN配線図

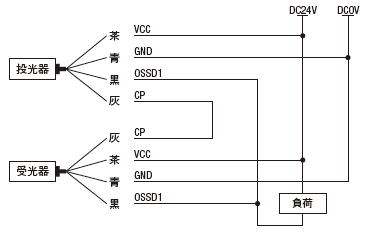

PNP配線図

No.	線色	投光側	受光側	配線
1	茶	＋24V	＋24V	電源＋
2	青	0V	0V	電源－
3	灰	通信用	通信用	送信部と受信部の通信接続
4	黒	NPN/PNP出力	NPN/PNP出力	負荷入力端

光軸の動作状態		受光器表示灯	投光器表示灯
正常	透光	緑色ランプ点灯	緑色ランプ点灯
正常	遮光	赤色ランプ点灯	緑色ランプ点灯
異常状態	CP接続異常 / CP故障	赤色ランプ点滅(2Hz)	赤色ランプ点滅(1Hz)
	CP過電流	/	赤色ランプ点滅(4Hz)
	過電圧	/	緑色ランプ点滅(4Hz)
	低電圧	/	緑色ランプ点滅(0.5Hz)
	未通電 / 電源故障	緑 / 赤ランプ消灯	緑 / 赤ランプ消灯

使用方法

■取付について

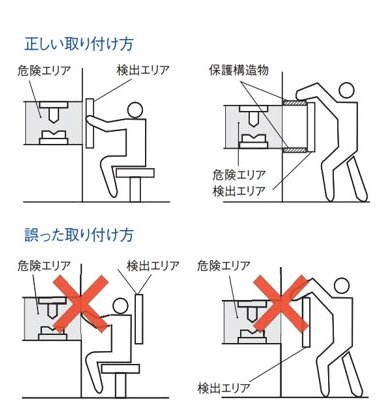

使用時の取付け

隣接して設置する場合の注意事項
2つ以上のエリアセンサの取付位置が隣接する場合、センサ間に相互干渉が発生しやすくなります。図1-1に示すように、センサ①の投光部からの赤外線がセンサ②の受光部に影響を与える可能性があります。これによりセンサ②の機能が妨げられるため、図1-2のように取り付ける必要があります。遮光パーティションがない場合、隣接するエリアセンサを同じ方向に設置すると、投光器の光が隣の受光器に誤って届いてしまう可能性があります。そのため、センサ同士は向きをずらして設置する必要があります。

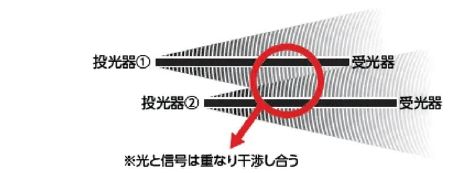

図1-1／投光器①と投光器②間の相互干渉イメージ図

センサ①センサ②

図1-2／相互干渉を防ぐための取付位置イメージ図


1	2	3	4
投光器を向かい合わせ、前後に配置	投光器を向かい合わせ、上下に配置	投光器を背中合わせにして配置	投光器が同じ方向にある場合は向かい合わせ、上下に配置

●エリアセンサ同士が相互に干渉すると、正常に機能しなくなる可能性がございます。
●図1-2を参考にし、配置する具体的な状況に応じて適切に取り付けを行ってください。
●投光器と受光器の接続端子が同じ向きになるように取り付けてください。つまり、投光器と受光器を180°反転させて取り付けてはいけません。

反射物がある場合の正しい取り付け位置
エリアセンサの周囲に金属板や床、天井、ワーク、カバー、パーティション、ガラス板などの滑らかな反射面を持つ物体がある場合、エリアセンサの取付位置は反射面からA（m）以上としてください。Aの値は計算式により算出するか、座標図2-2から求めることができます。図2-1に示すように、円錐には光軸と光円錐の端のビームとの間に形成される開口角αがあります。

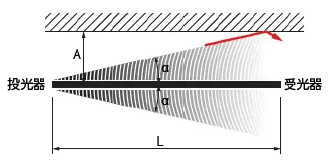

（α＝ビームの開口角、L＝投光器と受光器間の距離、且つL＜エリアセンサの最遠対面照射距離。）

図2-1／反射物による干渉イメージ図

A (m)＝L×tanα＝L×0.0875(α＝5°)

保護長さL(m)	許容取付距離A (m)
0.3～2.5m	0.262m

図2-2／反射物がエリアセンサに影響を与える取付位置の座標図

●エリアセンサの設置において、周囲の反射物や乱反射する物体が影響を与えることがあります。反射物の影響で光線の伝播方向が変わると、検知対象やその一部がセンサの検出範囲から
外れてしまい、センサが正常に機能しないことがあります。粉塵、霧、煙などの乱反射物もこれに該当します。
●反射物からセンサを一定の距離を置いて設置することで、光線の不適切な反射を防ぎ、正確な検出を維持します。反射物が滑らかで光沢があると、光の乱反射が発生しやすくなります。
そのため、つや消し材を貼るなどして反射物の表面を処理し、乱反射を減らす工夫を行ってください。
●反射物による干渉を防ぐために、反射物を覆ったり遮蔽する方法を検討してください。これにより、センサの光線が意図しない反射を受けるのを防ぎ、正確な動作を確保します。

注意事項

使用上の注意事項

◆区域センサや電源ケーブルの取り外し・修理時は、必ず電源を切り、専門の技術者が操作してください。
◆毎回の使用前に、区域センサが設備を正しく制御しているかを確認してください。
◆使用中にセンサの設置位置を勝手に変更しないでください。
◆金型や治具を交換する際は、専門の担当者がセンサの安全距離と設置位置を再調整してください。
◆使用中は、ワーク、工具、廃材などがセンサ本体やコネクタ、ケーブルに衝突しないよう注意してください。

区域センサと設備の故障判定

故障現象	故障原因	解决方法
センサが動作しない、全てのランプが消灯	供給電圧なし	電源が正常に接続されているか、配線の緩みを確認してください。
受光器OSSD出力が断続的になる（赤・緑ランプが交互に点滅）	ケーブルの接触不良	端子のネジを締め直してください。
	センサの光軸がズレている	光軸を再調整して正常に合わせてください。
	接地不良やノイズ干渉	正しく接地を行い、ノイズを除去してください。
	透過面の汚れや破損	表面を清掃するか、フィルターを交換してください。
受光器ランプは正常に動作するが、設備が動作しない	センサ出力信号線と機械との接続が切れている	配線を確認してしっかりと接続してください。
	機械側の電気的故障	機械および電気設備の点検・修理をしてください。
	センサの故障	センサを交換または修理をしてください。
受光器の赤色ランプが点滅する	CP同期線が非同期	CP同期線が正しく接続されているか確認してください。
受光器の赤色ランプが点滅する	センサの故障	センサを交換または修理してください。

光軸ピッチのご選定例

光軸ピッチ： 10mm	光軸ピッチ： 20mm	光軸ピッチ： 40mm

検出体：φ15mm	検出体：φ25mm	検出体：φ45mm
検出体がφ15mmの場合は、光軸間距離10mmのセンサが最適です。	検出体がφ25mmの場合は、光軸間距離20mmのセンサが最適です。	検出体がφ45mmの場合は、光軸間距離40mmのセンサが最適です。

使用事例

側面取付型エリアセンサ

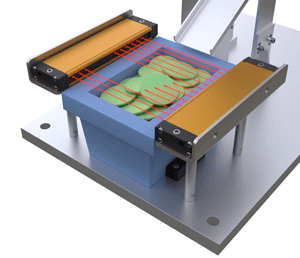

商品シューターから流れてくるワーク（部品）が箱いっぱいになった場合、アラームを発信、もしくはラインを停止します。

型番リスト

表示件数

型番

出力モード

検出高さ

(mm)

全高

(mm)

光軸数

光軸ピッチ

RoHS?

最小発注数量

NPN	70	104	8	10	10	1個
PNP	70	104	8	10	-	1個
NPN	110	144	12	10	10	1個
PNP	110	144	12	10	-	1個
NPN	150	184	16	10	10	1個
PNP	150	184	16	10	-	1個
NPN	190	224	20	10	10	1個
PNP	190	224	20	10	-	1個
NPN	230	264	24	10	10	1個
PNP	230	264	24	10	-	1個
NPN	270	304	28	10	10	1個
PNP	270	304	28	10	-	1個
NPN	310	344	32	10	10	1個
PNP	310	344	32	10	-	1個
NPN	350	384	36	10	10	1個
PNP	350	384	36	10	-	1個
NPN	390	424	40	10	10	1個
PNP	390	424	40	10	-	1個
NPN	430	464	44	10	10	1個
PNP	430	464	44	10	-	1個
NPN	470	504	48	10	10	1個
PNP	470	504	48	10	-	1個
NPN	510	544	52	10	10	1個
PNP	510	544	52	10	-	1個
NPN	550	584	56	10	10	1個
PNP	550	584	56	10	-	1個
NPN	590	624	60	10	10	1個
PNP	590	624	60	10	-	1個
NPN	630	664	64	10	10	1個
PNP	630	664	64	10	-	1個
NPN	670	704	68	10	10	1個
PNP	670	704	68	10	-	1個
NPN	710	744	72	10	10	1個
PNP	710	744	72	10	-	1個
NPN	750	784	76	10	10	1個
PNP	750	784	76	10	-	1個
NPN	790	824	80	10	10	1個
PNP	790	824	80	10	-	1個
NPN	830	864	84	10	10	1個
PNP	830	864	84	10	-	1個
NPN	870	904	88	10	10	1個
PNP	870	904	88	10	-	1個
NPN	910	944	92	10	10	1個
PNP	910	944	92	10	-	1個
NPN	950	984	96	10	10	1個
PNP	950	984	96	10	-	1個
NPN	990	1024	100	10	10	1個
PNP	990	1024	100	10	-	1個
NPN	60	104	4	20	10	1個
PNP	60	104	4	20	10	1個
NPN	100	144	6	20	10	1個
PNP	100	144	6	20	10	1個
NPN	140	184	8	20	10	1個
PNP	140	184	8	20	10	1個
NPN	180	224	10	20	10	1個
PNP	180	224	10	20	10	1個
NPN	220	264	12	20	10	1個
PNP	220	264	12	20	10	1個
NPN	260	304	14	20	10	1個
PNP	260	304	14	20	10	1個

通常単価(税別) (税込単価)	通常出荷日

8,490円 ( 9,339円 )	在庫品1日目当日出荷可能
8,490円 ( 9,339円 )	15日目〜
16,080円 ( 17,688円 )	在庫品1日目当日出荷可能
16,080円 ( 17,688円 )	15日目〜
18,110円 ( 19,921円 )	在庫品1日目当日出荷可能
18,110円 ( 19,921円 )	15日目〜
20,280円 ( 22,308円 )	在庫品1日目当日出荷可能
20,280円 ( 22,308円 )	15日目〜
21,530円 ( 23,683円 )	在庫品1日目当日出荷可能
21,530円 ( 23,683円 )	15日目〜
24,290円 ( 26,719円 )	在庫品1日目当日出荷可能
24,290円 ( 26,719円 )	15日目〜
25,450円 ( 27,995円 )	在庫品1日目当日出荷可能
25,450円 ( 27,995円 )	15日目〜
28,330円 ( 31,163円 )	在庫品1日目当日出荷可能
28,330円 ( 31,163円 )	15日目〜
30,350円 ( 33,385円 )	在庫品1日目当日出荷可能
30,350円 ( 33,385円 )	15日目〜
32,350円 ( 35,585円 )	在庫品1日目当日出荷可能
32,350円 ( 35,585円 )	15日目〜
33,310円 ( 36,641円 )	在庫品1日目当日出荷可能
33,310円 ( 36,641円 )	15日目〜
36,490円 ( 40,139円 )	在庫品1日目当日出荷可能
36,490円 ( 40,139円 )	15日目〜
37,230円 ( 40,953円 )	在庫品1日目当日出荷可能
37,230円 ( 40,953円 )	15日目〜
40,610円 ( 44,671円 )	在庫品1日目当日出荷可能
40,610円 ( 44,671円 )	15日目〜
42,680円 ( 46,948円 )	在庫品1日目当日出荷可能
42,680円 ( 46,948円 )	15日目〜
44,750円 ( 49,225円 )	在庫品1日目当日出荷可能
44,750円 ( 49,225円 )	15日目〜
46,810円 ( 51,491円 )	在庫品1日目当日出荷可能
46,810円 ( 51,491円 )	15日目〜
48,880円 ( 53,768円 )	在庫品1日目当日出荷可能
48,880円 ( 53,768円 )	15日目〜
50,950円 ( 56,045円 )	在庫品1日目当日出荷可能
50,950円 ( 56,045円 )	15日目〜
52,950円 ( 58,245円 )	在庫品1日目当日出荷可能
52,950円 ( 58,245円 )	15日目〜
54,970円 ( 60,467円 )	在庫品1日目当日出荷可能
54,970円 ( 60,467円 )	15日目〜
57,040円 ( 62,744円 )	在庫品1日目当日出荷可能
57,040円 ( 62,744円 )	15日目〜
59,090円 ( 64,999円 )	在庫品1日目当日出荷可能
59,090円 ( 64,999円 )	15日目〜
61,160円 ( 67,276円 )	在庫品1日目当日出荷可能
61,160円 ( 67,276円 )	15日目〜
6,700円 ( 7,370円 )	在庫品1日目当日出荷可能
6,700円 ( 7,370円 )	29日目〜
11,480円 ( 12,628円 )	在庫品1日目当日出荷可能
11,480円 ( 12,628円 )	29日目〜
12,050円 ( 13,255円 )	在庫品1日目当日出荷可能
12,050円 ( 13,255円 )	29日目〜
13,840円 ( 15,224円 )	在庫品1日目当日出荷可能
13,840円 ( 15,224円 )	14日目〜
15,320円 ( 16,852円 )	在庫品1日目当日出荷可能
15,320円 ( 16,852円 )	14日目〜
16,450円 ( 18,095円 )	在庫品1日目当日出荷可能
16,450円 ( 18,095円 )	29日目〜

基本情報
概要・仕様

基本情報

エリアセンサに接地面薄型タイプが新発売！省スペースでも安全検出、簡単設置。

ご注意

本商品はRoHSおよびCE対応のエリアセンサです。
REACH・TSCA・chemSHERPA等の調査ならびに保証の対象外となります。
本商品は汎用のエリアセンサとなるため、IEC 61496-1 および IEC 61496-2 を含む安全規格には適合しておりません。
当ページの価格表は25年7月時点の情報になります。

概要・仕様

製品概要

コストパフォーマンスに優れた側面検出用超薄型エリアセンサ
前面発光タイプで省スペース設置が可能。厚さはわずか15mmと超薄型設計。
光軸合わせが容易で、外乱光や電磁干渉に強く、低消費電力設計により応答速度もさらに高速化されています。

製品特長

·超薄型設計：外形寸法はわずか 39×15.7mm
·高速応答：最速応答時間 < 1ms
·広範囲電源対応：DC24V ±20%
·高い電磁耐性：モータ機器などのさまざまな電磁干渉に対しても効果的に対応可能です。
·有線同期技術採用：外乱光に対する耐性が高いです。
·設置が容易で操作もシンプルです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

側面取付型エリアセンサのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

コンベア用センサ

満足度：4.02025/12/01

安価だったため不安はありましたが、通常品と比較しても遜色なく使用でしました。配線は光電センサーなどと同様に結線するだけ...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品側面取付型エリアセンサ	汎用エリアセンサ	超薄型エリアセンサ	薄型ピッキングセンサ	レーザセンサ -距離設定型-	レーザセンサ　-TOFタイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	6,700円-	4,840円 -	5,150円 -	6,200円 -	8,700円 -	7,350円 -
通常出荷日	在庫品1日目〜	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
種類	エリアセンサ	エリアセンサ	エリアセンサ	エリアセンサ	レーザーセンサ	レーザーセンサ
検出方式	透過	透過	透過	-	反射	反射
応答速度(ms)	≤5ms	≤5ms	≤5ms	10ms以下	-	-
材質証明書	非対象	非対象	-	非対象	非対象	非対象

光電センサ・ファイバーセンサカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト


1	2	3	4
投光器を向かい合わせ、前後に配置	投光器を向かい合わせ、上下に配置	投光器を背中合わせにして配置	投光器が同じ方向にある場合は向かい合わせ、上下に配置

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です
