【ふっ素樹脂コーティング/ふっ素含有メッキ】段付ノブ ローレットなしタイプ
未確定：候補が16型番あります。

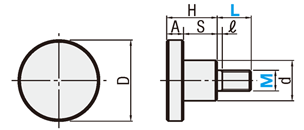

外形図・規格表
[ ! ]外形図、規格表の寸法はコーティング/メッキ前の表記です。仕上がり寸法にはコーティング/メッキの膜厚分が加わります。
| Type | [ M ]材質 | コーティング仕様 | ||||||
| [ S ]コーティング種類 | 膜厚 | 耐熱温度 | [ H ]被膜硬度 | |||||
| FH-NKCR | SUS303 | ふっ素樹脂コーティング （変性塗料：PTFE+PAI) |
| 210℃ | 鉛筆硬度 2H | |||
| NF-NKCR | ふっ素含有無電解ニッケルメッキ （20vol％) |
| 300℃ | 400HV | ||||
| [ ! ]ねじ部（首下・逃げ部含む）の膜厚は15 | +15 -5 | μｍです |
規格表
| 型式 | − | L |
| FH−NKCR3 | − | 10 |
| NF-NKCR3 | - | 10 |
| 型式 | L | D | d | A | H | S | ℓ | ||||
| Type | M (並目) | 選択 | |||||||||
| FH-NKCR NF-NKCR | 3 | 6 | 10 | 12 | 6 | 2.5 | 7.5 | 5 | 1 | ||
| 4 | 10 | 16 | 16 | 8 | 3.5 | 9.5 | 6 | 1.2 | |||
| 5 | 10 | 16 | 20 | 10 | 4 | 11.5 | 7.5 | 1.4 | |||
| 6 | 16 | 20 | 24 | 12 | 5 | 15 | 10 | 1.5 | |||
■ 技術情報
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。
| 表面処理名称 | ふっ素含有無電解ニッケルメッキ （20vol％） |
| 表面硬度 | 400HV |
| 動摩擦係数_参考値 | 0.1～0.2 |
| 撥水角（撥水性）_参考値 | 115° |
| 電気的特性_参考値 | 導電性 |
[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。
■おねじ部のコーティングに関する注意点
・コーティングによってねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
・規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。
・ふっ素樹脂コーティングは繰り返し取付を行うと被膜が剥がれる場合があります。
・コーティングによってねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
・規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。
・ふっ素樹脂コーティングは繰り返し取付を行うと被膜が剥がれる場合があります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
詳細情報
基本情報
■ふっ素樹脂コーティング/ふっ素含有無電解ニッケルメッキの特長
すべり性や難付着性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
・ふっ素樹脂コーティング：耐薬品性、すべり性、かじり防止、難付着性、帯電防止
・ふっ素含有無電解ニッケルメッキ：すべり性、かじり防止、難付着性、導電性
■ご留意事項
コーティング/メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
■製品特長
側面にローレットがない為、埃の発生要因を除去します。
納期・価格
納期
| 7 | 日目出荷 |
| 数量区分 | 標準対応 | 個別対応 |
| 小口 | 大口 | |
| 数 量 | 1〜50 | 51～ |
| 出荷日 | 通常 | お見積り |
出荷日については、こちらをご覧ください。
