【ふっ素樹脂コーティング】板金 取付板・ブラケット-Z曲げタイプ-SWBDS
![【ふっ素樹脂コーティング】板金 取付板・ブラケット-Z曲げタイプ-SWBDS FH-SWBDS-SUD-A[20-200/1]-B[10-200/1]-T[0.8,1,1.2,1.5,2,3,4]](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/t_fluorine/v1/p/jp/product/series/110311169549/110311169549_20241018110215.jpg)
- 通常単価(税別)
- -
- 税込単価
- -
■ふっ素樹脂コーティングの特長耐薬品性・すべり性・難付着性・帯電防止に優れてお...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 特性・用途
- すべり性
- タイプ
- SWBDS
- 材質
- SUS304（2B）
- 表面処理
- ふっ素樹脂コーティング
- 材質証明書
- 対象
- 材質証明書：材質
- SUS304
- 材質証明書：表面処理
- ふっ素樹脂コーティング
FH-SWBDS-SUD-A[20-200/1]-B[10-200/1]-T[0.8,1,1.2,1.5,2,3,4]の仕様・寸法情報
環境対応
RoHS対応（10物質）
特性・用途
すべり性
タイプ
SWBDS
材質
SUS304（2B）
表面処理
ふっ素樹脂コーティング
外形寸法 A(mm)
20 ～ 200
外形寸法 B(mm)
10 ～ 200
板厚 T(mm)
0.8 ～ 4
材質証明書
対象
材質証明書：材質
SUS304

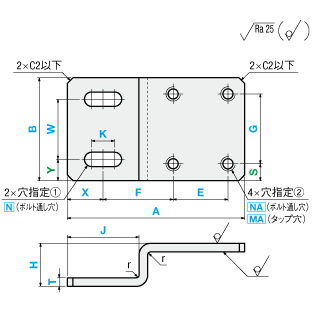

外形図・規格表
[ ! ] 緑色のパラメータ は省略可能です。省略した場合、センターに対して均等配置になります。詳細は>> こちら
[ ! ]仕様・加工限界の詳細は>>こちら
[ ! ]外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
[ ! ]端面はコーティングが薄くなる場合があります。
[ ! ]穴内径部には目視できる範囲、かつ、径の長さより浅い部分にコーティングがかかります。但し、処理方法によってはコーティング対象外となる場合があります。
[ ! ]仕様・加工限界の詳細は>>こちら
[ ! ]外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
[ ! ]端面はコーティングが薄くなる場合があります。
[ ! ]穴内径部には目視できる範囲、かつ、径の長さより浅い部分にコーティングがかかります。但し、処理方法によってはコーティング対象外となる場合があります。
■穴種選択表
| 穴種 | ボルト通し穴 | タップ穴（並目） |
| Code | N・NA | MA |
| 形状図 |  [ ! ]d寸法は規格表下部 |  |
| 型式 | [ M ]材質 | コーティング仕様 | |||||||
| Type | 材質記号 | [ S ]コーティング種類 | 膜厚 | 耐熱温度 | [ H ]被膜硬度 | ||||
| FH-SWBDS | SUD | SUS304(2B) | ふっ素樹脂コーティング （変性塗料：PTFE+PAI) |
| 210℃ | 鉛筆硬度 2H | |||
規格表
| 型式 | − | A | − | B | − | T | − | H | − | J | − | X | − | Y | − | W | − | 穴指定① Code・呼び径 | − | K | − | F | − | E | − | S | − | G | − | 穴指定② Code・呼び径 | ||
| Type | − | 材質記号 | ||||||||||||||||||||||||||||||
| FH−SWBDS | − | SUD | − | A80 | − | B40 | − | T2.0 | − | H20 | − | J50 | − | X20 | − | Y10 | − | W20 | − | N5 | − | K8 | − | F40 | − | E15 | − | S10 | − | G20 | − | NA5 |
| 型式 | 指定1mm単位 | 選択 | 1mm単位 | J | X | Y | W | 穴指定① | K | F | E | S | G | 穴指定② | |||
| Type | 材質記号 | A | B | T | H | Code/指定方法 | Code/指定方法 | ||||||||||
| FH-SWBDS | SUD | 20～200 | 10～200 | 0.8 ・ 1.0 ・ 1.2 1.5・2.0 | 10 ～ 100 | 指定 0.1mm単位 | 指定 0.1mm単位 [ ! ]K≦N×5 | ||||||||||
| N | NA | MA | |||||||||||||||
| (ボルト通し穴) | (ボルト通し穴) | (タップ穴) | |||||||||||||||
| 3・4・5 | 3・4・5 | 3・4・5 | |||||||||||||||
| 6・8・10 | 6・8・10 | 6・8・10 | |||||||||||||||
| （選択） | （選択） | （選択） | |||||||||||||||
| [ ! ] | [ ! ] | [ ! ] | |||||||||||||||
| 30～200 | 3.0 ・ 4.0 | ||||||||||||||||
| [ ! ]穴が端面に近すぎると穴が変形する可能性がありますが、加工限界内であればそのまま加工します。 | |||||||||||||||||
[ ! ]N・NA加工寸法表
| N・NA指定値 | 通し穴径(d) |
| 3 | 3.5 |
| 4 | 4.5 |
| 5 | 5.5 |
| 6 | 6.5 |
| 8 | 9 |
| 10 | 11 |
[ ! ]穴加工対応表
| T | N・NA（ボルト通し穴） | MA（タップ穴） |
| 0.8 | 3・4・5・6・8・10 | － |
| 1.0、1.2 | 3 | |
| 1.5 | 3・4 | |
| 2.0 | 3・4・5・6 | |
| 3.0 | 3・4・5・6・8 | |
| 4.0 | 3・4・5・6・8・10 |
追加工
| Alterations | コーナーカット変更（2コーナー） | コーナーカット変更（4コーナー） | ||
 |  | |||
| Code | CC | WCC | ||
| Spec. | CC＝指定1mm単位 [ ! ] 1≦CC≦10
（例）～－CC10 | WCC＝指定1mm単位 [ ! ] 1≦WCC≦10
（例）～－WCC10 | ||
| ￥/1Code | 200 | 400 |
仕様・加工限界
[ ! ]1．許容差は下図を参照
[ ! ]3．曲げ角度公差±1°
[ ! ]4．薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの際はご注意ください。
[ ! ]5. 長穴は寸法により下記形状となる可能性があります。
<加工寸法の普通許容差>
※JIS B 0408の金属プレス加工品普通許容差の公差等級：B級を採用。
[ ! ]2．バリ高さ0.1以下| 商品 | 基準寸法の区分 （A・H寸法） | 6以下 | 6を超え 30以下 | 30を超え 120以下 | 120を超え 400以下 |
| 板金（曲げ加工品） | 許容差（a・h） | ±0.3 | ±0.5 | ±0.8 | ±1.2 |
[ ! ]3．曲げ角度公差±1°
[ ! ]4．薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの際はご注意ください。
[ ! ]5. 長穴は寸法により下記形状となる可能性があります。
（取付穴の機能に支障がない程度です）
[ ! ]6．下図のf,b,h,gの各部には加工限界があります。
| T | f(穴と曲げの距離) | b (穴と断面 との距離) | h | g | ||||
| SUS304 | 通し穴 | タップ穴 | 公差付穴 曲げと平行な長穴 | |||||
| L曲げ | Z・凸曲げ | L曲げ | Z・凸曲げ | |||||
| 0.8 | 2 | 3 | - | - | 3.5 | 1 | 5 | 5 |
| 1.0 | 2 | 3 | 3 | 5.5 | 3.5 | 1 | 5.5 | 5.5 |
| 1.2 | 2 | 3 | 3 | 5.5 | 3.5 | 1 | 5.5 | 5.5 |
| 1.5 | 2 | 3.5 | 3 | 6 | 4 | 1 | 6 | 6 |
| 2.0 | 2 | 4.5 | 3 | 7 | 5 | 1.5 | 7 | 7 |
| 3.0 | 2 | 6.5 | 3 | 9 | 7 | 1.5 | 9 | 9 |
| 4.0 | 3 | 7.5 | 4 | 11 | 8(9) | 2 | 11 | 11 |
[ ! ] T4.0・T4.5の曲げと平行な長穴のfは（9）となります。
[ ! ]上記加工限界値で寸法指定した場合、穴が変形する可能性があります。
| T | 曲げ後R | ブレーキキズ | |
| 位置 | 深さ | ||
| SUS304 | （r） | （e） | （d） |
| 0.8 | 0.8 | 5 | 0.1 |
| 1.0 | 1 | 5 | 0.1 |
| 1.2 | 1.2 | 5 | 0.1 |
| 1.5 | 1.5 | 6 | 0.1 |
| 2.0 | 2.0 | 7.5 | 0.1 |
| 3.0 | 3.0 | 10.5 | 0.2 |
| 4.0 | 4.0 | 13.5 | 0.3 |

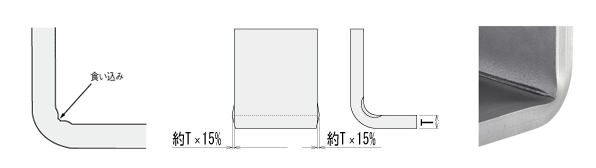

[ ! ] 曲げと穴の位置が近い場合、rが小さくなることがあります。
[ ! ]9．最小曲げRにて製作している為、衝撃など応力が集中する環境下でのご使用は破損のおそれがあります。
■ 技術情報
[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。
| 表面処理名称 | ふっ素樹脂コーティング (変性塗料：PTFE+PAI) |
| 表面硬度 | 鉛筆硬度 2H |
| 動摩擦係数_参考値 | 0.15～0.3 |
| 撥水角（撥水性）_参考値 | 107° |
| 電気的特性_参考値 | 帯電防止 1010～1011Ω |
[ ! ]PAIはポリアミドイミドの略称です。
詳細情報
基本情報
■ふっ素樹脂コーティングの特長
耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
■ご留意事項
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。
耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
■ご留意事項
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。
■製品特長
軽量化・省スペース化、重量物の連結など用途に合わせてご利用ください。
汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。
ご注意
納期・価格
価格表
・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| A | B | T | ￥基準単価 |
| FH-SWBDS | |||
| 20~100 | 10~100 | 0.8~1.5 | 5,780 |
| 2.0 | 6,080 | ||
| 3.0 | 6,200 | ||
| 4.0 | 6,660 | ||
| 101~200 | 0.8~1.5 | 8,420 | |
| 2.0 | 8,730 | ||
| 3.0 | 8,730 | ||
| 4.0 | 9,410 | ||
| 101~200 | 10~100 | 0.8~1.5 | 8,420 |
| 2.0 | 8,730 | ||
| 3.0 | 8,730 | ||
| 4.0 | 9,410 | ||
| 101~200 | 0.8~1.5 | 10,630 | |
| 2.0 | 10,630 | ||
| 3.0 | 10,630 | ||
| 4.0 | 11,230 |
納期
| 9 | 日目出荷 |
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | 大口 | |
| 数 量 | 1〜19 | 20〜39 | 40～ |
| 出荷日 | 通常 | ＋4日 | お見積り |
出荷日については、こちらをご覧ください。
