【ふっ素樹脂コーティング】Ｌ型板金　取付板・ブラケット－センター振り分けタイプ－ FSLAS

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

Ｌ型板金　取付板・ブラケット－センター振り分けタイプ－ FSLAS

4.5

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

L型板金取付板・ブラケット－フリー寸法タイプ－ FATBS・FATBR

4.5

通常出荷日：3 日目～

■ふっ素樹脂コーティングの特長耐薬品性・すべり性・難付着性・帯電防止に優れてお...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
すべり性
詳細材質
SUS304(2B)/SUS304(No.1)
種類
板金
部品取付穴
なし
長穴
なし
穴位置
センター振り分け
正面穴数
1
底面穴数
1
タイプ
FSLAS
材質
SUS304
表面処理
ふっ素樹脂コーティング
材質証明書
対象
材質証明書：材質
SUS304
材質証明書：表面処理
ふっ素樹脂コーティング

ご注意

当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。
ふっ素樹脂コーティングの技術情報・各種試験データはこちら

未確定：候補が4型番あります。

外形図・規格表
型番リスト
詳細情報

外形図・規格表

（共通寸法）

[ ! ]仕様・加工限界の詳細は>>こちら
[ ! ]外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
[ ! ]端面はコーティングが薄くなる場合があります。
[ ! ]穴内径部には目視できる範囲、かつ、径の長さより浅い部分にコーティングがかかります。但し、処理方法によってはコーティング対象外となる場合があります。

■穴種選択表

穴種	ボルト通し穴	タップ穴（並目）
Code	N・NA	M・MA
形状図
形状図	[ ! ] d寸法は規格表下部「N・NA加工寸法表」参照

型式

[ M ]材質

コーティング仕様

Type

材質記号

[ S ]コーティング種類

膜厚

耐熱温度

[ H ]被膜硬度

FH-FSLAS

SUD

T0.8～6.0
T9.0

： SUS304(2B)
： SUS304(No.1)

ふっ素樹脂コーティング
（変性塗料：PTFE+PAI)

+25
-15

μｍ

210℃

鉛筆硬度 2H

[ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください

規格表

型式

－

穴指定①
Code・呼び径

－

穴指定②
Code・呼び径

Type

－

材質記号

FH-FSLAS

－

SUD

－

T2.0

－

A30

－

B30

－

L25

－

H20

－

S15

－

NA5

型式

選択

指定1mm単位

穴指定①

穴指定②

Type

材質記号

Code/指定方法

FH-FSLAS

SUD

0.8 ・ 1.0 ・ 1.2 ・ 1.5 ・ 2.0
3.0 ・ 4.0 ・ 5.0 ・ 6.0 ・ 9.0

20
～
200

15
～
100
[ ! ]

指定
1mm単位

N
(ボルト通し穴)
3・4・5
6・8・10
（選択）
[ ! ]

M
(タップ穴)
3・4・5
6・8・10
（選択）
[ ! ]

指定
1mm単位

NA
(ボルト通し穴)
3・4・5
6・8・10
（選択）
[ ! ]

MA
(タップ穴)
3・4・5
6・8・10
（選択）
[ ! ]

[ ! ]T6.0は、B≧20, L≧20

[ ! ]T9.0は、B≧32, L≧20

[ ! ]穴が端面や曲げ部に近すぎると穴が変形する可能性がありますが、加工限界内であればそのまま加工します。

[ ! ]N・NA加工寸法表

N・NA指定値	通し穴径(d)
3	3.5
4	4.5
5	5.5
6	6.5
8	9
10	11

[ ! ]穴加工対応表

T	N・NA（ボルト通し穴）	M・MA（タップ穴）
0.8	3・4・5・6・8・10	不可
1.0、1.2		3
1.5		3・4
2.0		3・4・5・6
3.0		3・4・5・6・8
4.0～6.0		3・4・5・6・8・10
9.0	5・6・8・10	5・6・8・10

仕様・加工限界

[ ! ]1．バリ高さ0.1以下
[ ! ]2．曲げ角度公差±1°
[ ! ]3．薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの際はご注意ください。
[ ! ]4．下図のf,b,gの各部には加工限界があります。

T	f(穴と曲げの距離)					b (穴と断面との距離)	g
SUS304	通し穴		タップ穴		公差付穴曲げと平行な長穴
SUS304	L曲げ	Z・凸曲げ	L曲げ	Z・凸曲げ	公差付穴曲げと平行な長穴
0.8	2	3	ー	ー	3.5	1	5
1.0	2	3	3	5.5	3.5	1	5.5
1.2	2	3	3	5.5	3.5	1	5.5
1.5	2	3.5	3	6	4	1	6
2.0	2	4.5	3	7	5	1.5	7
3.0	2	6.5	3	9	7	1.5	9
4.0	3	7.5	4	11	8(9)	2	11
5.0	3	14	4	16	15	2.5	18
6.0	3	14	4	16	15	2.5	18
9.0	20	ー	20.5	ー	20	4	20

[ ! ]T4.0・T4.5の曲げと平行な長穴のfは（9）となります。
[ ! ]上記加工限界値で寸法指定した場合、穴が変形する可能性があります。

[ ! ]5. プレスブレーキのブレーキ押さえによるキズが付きます。r・e・d寸法は目安となります。

T	曲げ後R	ブレーキキズ
T	曲げ後R	位置	深さ
SUS304	（r）	（e）	（d）
0.8	0.8	5	0.1
1.0	1	5	0.1
1.2	1.2	5	0.1
1.5	1.5	6	0.1
2.0	2.0	7.5	0.1
3.0	3.0	10.5	0.2
4.0	4.0	13.5	0.3
5.0	5.0	17	0.5
6.0	6.0	17	0.5
9.0	9.0	27	0.8

[ ! ]曲げと穴の位置が近い場合、rが小さくなることがあります。

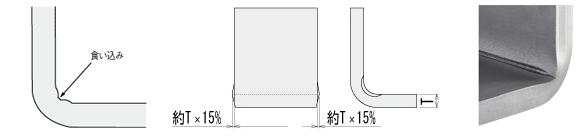

[ ! ]6. 曲げによる食い込み、及び膨らみが付きます。

[ ! ]7．最小曲げRにて製作している為、衝撃など応力が集中する環境下でのご使用は破損のおそれがあります。

■ 技術情報

表面処理名称	ふっ素樹脂コーティング (変性塗料：PTFE+PAI)
表面硬度	鉛筆硬度　2H
動摩擦係数_参考値	0.15～0.3
撥水角（撥水性）_参考値	107°
電気的特性_参考値	帯電防止　10¹⁰～10¹¹Ω

[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。

型番リスト

表示件数

型番

FH-FSLAS-SUD-T[0.8,1,1.2,1.5,2,3,4,5,6,9]-A[20-200/1]-B[15-100/1]-L[15-100/1]-H[0-200/1]-M[3,4,5,6,8,10]-S[0-100/1]-MA[3,4,5,6,8,10]

FH-FSLAS-SUD-T[0.8,1,1.2,1.5,2,3,4,5,6,9]-A[20-200/1]-B[15-100/1]-L[15-100/1]-H[0-200/1]-M[3,4,5,6,8,10]-S[0-100/1]-NA[3,4,5,6,8,10]

FH-FSLAS-SUD-T[0.8,1,1.2,1.5,2,3,4,5,6,9]-A[20-200/1]-B[15-100/1]-L[15-100/1]-H[0-200/1]-N[3,4,5,6,8,10]-S[0-100/1]-MA[3,4,5,6,8,10]

FH-FSLAS-SUD-T[0.8,1,1.2,1.5,2,3,4,5,6,9]-A[20-200/1]-B[15-100/1]-L[15-100/1]-H[0-200/1]-N[3,4,5,6,8,10]-S[0-100/1]-NA[3,4,5,6,8,10]

外形寸法 A

(mm)

外形寸法 B

(mm)

外形寸法 L

(mm)

板厚 T

(mm)

穴指定1 タップ穴[M]

(mm)

穴指定1 ボルト通し穴呼び径選択 [N]

穴指定2 タップ穴[MA]

(mm)

穴指定2 ボルト通し穴呼び径選択 [NA]

(mm)

RoHS?

最小発注数量

20 ～ 200	15 ～ 100	15 ～ 100	0.8 ～ 9	3 ～ 10	-	3 ～ 10	-	0 ～ 200	0 ～ 100	10	1個
20 ～ 200	15 ～ 100	15 ～ 100	0.8 ～ 9	3 ～ 10	-	-	3 ～ 10	0 ～ 200	0 ～ 100	10	1個
20 ～ 200	15 ～ 100	15 ～ 100	0.8 ～ 9	-	3 ～ 10	3 ～ 10	-	0 ～ 200	0 ～ 100	10	1個
20 ～ 200	15 ～ 100	15 ～ 100	0.8 ～ 9	-	3 ～ 10	-	3 ～ 10	0 ～ 200	0 ～ 100	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目

基本情報

■ふっ素樹脂コーティングの特長
耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。

■ご留意事項
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。

■製品特長
L形板金に穴加工をした、2穴タイプの取付板・ブラケットです。穴位置は、センター振り分けになります。

ご注意

当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。
ふっ素樹脂コーティングの技術情報・各種試験データはこちら

技術情報

納期・価格

価格表

・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

材質記号	A	L	T	￥基準単価
材質記号	A	L	T	￥基準単価
SUD	20～100	15～50	0.8	2,110
			1.0	2,110
			1.2	2,110
			1.5	2,110
			2.0	2,210
			3.0	2,340
			4.0	2,600
			5.0	3,170
			6.0	3,170
			9.0	5,070
		51～100	0.8	2,730
			1.0	2,730
			1.2	2,730
			1.5	2,730
			2.0	2,840
			3.0	2,970
			4.0	3,260
			5.0	3,860
			6.0	3,580
			9.0	5,430
	101～200	15～50	0.8	2,680
			1.0	2,680
			1.2	2,680
			1.5	2,680
			2.0	2,780
			3.0	2,900
			4.0	3,170
			5.0	3,750
			6.0	3,670
			9.0	5,030
		51～100	0.8	3,040
			1.0	3,040
			1.2	3,040
			1.5	3,040
			2.0	3,150
			3.0	3,280
			4.0	3,570
			5.0	4,130
			6.0	4,800
			9.0	6,660

納期

●T0.8～6.0

日目出荷

[ NG ]ストーク適用不可

●T9.0

日目出荷

[ NG ]ストーク適用不可

数量区分	標準対応		個別対応
数量区分	小口	大口	大口
数量	1〜19	20〜39	40〜
出荷日	通常	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
