【ふっ素樹脂コーティング】Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FALBS

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

L型板金取付板・ブラケット－フリー寸法タイプ－ FALBS・FALBR

4.3

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【ふっ素樹脂コーティング】Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FAMAS

通常出荷日：9 日目

■ふっ素樹脂コーティングの特長耐薬品性・すべり性・難付着性・帯電防止に優れてお...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
すべり性
詳細材質
SUS304(2B)/SUS304(No.1)
種類
板金
部品取付穴
あり
長穴
なし
穴位置
フリー寸法
正面穴数
1
底面穴数
2
タイプ
FALBS
材質
SUS304(2B)
表面処理
ふっ素樹脂コーティング
材質証明書
対象
材質証明書：材質
SUS304(2B)
材質証明書：表面処理
ふっ素樹脂コーティング

ご注意

当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。
ふっ素樹脂コーティングの技術情報・各種試験データはこちら

型番:

FH-FALBS-SUD-T[0.8,1,1.2,1.5,2,3,4,5,6,9]-A[20-300/1]-B[15-200/1]-L[10-200/1]

解除

FH-FALBS-SUD-T[0.8,1,1.2,1.5,2,3,4,5,6,9]-A[20-300/1]-B[15-200/1]-L[10-200/1]の仕様・寸法情報

環境対応

RoHS対応（10物質）

特性・用途

すべり性

詳細材質

SUS304(2B)/SUS304(No.1)

種類

板金

部品取付穴

あり

長穴

なし

穴位置

フリー寸法

正面穴数

底面穴数

タイプ

FALBS

材質

SUS304(2B)

表面処理

ふっ素樹脂コーティング

外形寸法 A(mm)

20 ～ 300

外形寸法 B(mm)

15 ～ 200

外形寸法 L(mm)

10 ～ 200

板厚 T(mm)

0.8 ～ 9

材質証明書

対象

材質証明書：材質

SUS304(2B)

材質証明書：表面処理

ふっ素樹脂コーティング

RoHS?

外形図・規格表
型番リスト
詳細情報

外形図・規格表

（共通寸法）

[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。詳細は>>こちら
[ ! ]仕様・加工限界の詳細は>>こちら
[ ! ]外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
[ ! ]端面はコーティングが薄くなる場合があります。
[ ! ]穴内径部には目視できる範囲、かつ、径の長さより浅い部分にコーティングがかかります。但し、処理方法によってはコーティング対象外となる場合があります。

■穴種選択表

穴種	ボルト通し穴	タップ穴（並目）	公差付き通し穴
Code	N・NA	M・MA	DA
形状図
形状図	[ ! ]d寸法は規格表下部「N・NA加工寸法表」参照

型式

[ M ]材質

コーティング仕様

Type

材質記号

[ S ]コーティング種類

膜厚

耐熱温度

[ H ]被膜硬度

FH-FALBS

SUD

T0.8～6.0
T9.0

： SUS304(2B)
： SUS304(No.1)

ふっ素樹脂コーティング
（変性塗料：PTFE+PAI)

+25
-15

μｍ

210℃

鉛筆硬度 2H

[ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください

規格表

型式

－

穴指定①
Code・呼び径

－

穴指定②
Code・呼び径

Type

－

材質記号

FH-FALBS

－

SUD

－

T2.0

－

A40

－

B30

－

L30

－

X15

－

H25

－

V14

－

S20

－

NA4

型式

選択

指定1mm単位

穴指定①

穴指定②

Type

材質記号

Code/指定方法

FH-FALBS

SUD

0.8 ・ 1.0 ・ 1.2 ・ 1.5
2.0・3.0 ・ 4.0 ・ 5.0

20～200

15～200

10～200

指定
0.1mm単位

N
(ボルト通し穴)
0（穴無し）
3・4・5
6・8・10
（選択）
[ ! ]

M
(タップ穴)
0（穴無し）
3・4・5
6・8・10
（選択）
[ ! ]

DA
(通し穴)
3～30
(0.5mm単位)
[ ! ]

指定
0.1mm単位

NA
(ボルト通し穴)
0（穴無し）
3・4・5
6・8・10
（選択）
[ ! ]

MA
(タップ穴)
0（穴無し）
3・4・5
6・8・10
（選択）
[ ! ]

6.0

20～300

20～200

9.0

32～200

－

[ ! ]穴が端面や曲げ部に近すぎると穴が変形する可能性がありますが、加工限界内であればそのまま加工します。

[ ! ]N・NA加工寸法表

N・NA指定値	通し穴径(d)
0	(穴無し)
3	3.5
4	4.5
5	5.5
6	6.5
8	9
10	11

[ ! ]穴加工対応表

T	N・NA（ボルト通し穴）	M・MA（タップ穴）
0.8	0・3・4・5・6・8・10	0
1.0、1.2		0・3
1.5		0・3・4
2.0		0・3・4・5・6
3.0		0・3・4・5・6・8
4.0～6.0		0・3・4・5・6・8・10
9.0	0・5・6・8・10	0・5・6・8・10

仕様・加工限界

[ ! ]1. 許容差は下図を参照
＜加工寸法の普通許容差＞

商品	基準寸法の区分（A・B寸法）	6以下	6を超え 30以下	30を超え 120以下	120を超え 400以下
板金（曲げ加工品）	許容差（a・b）	±0.3	±0.5	±0.8	±1.2

※板金は、JIS B 0408の金属プレス加工品普通許容差の公差等級：B級を採用。
[ ! ] 2．バリ高さ0.1以下
[ ! ] 3．曲げ角度公差±1°

[ ! ] 4．薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの際はご注意ください。
[ ! ] 5．下図のf,b,gの各部には加工限界があります。

T	f(穴と曲げの距離)					b (穴と断面との距離)	g
SUS304	通し穴		タップ穴		公差付穴曲げと平行な長穴
SUS304	L曲げ	Z・凸曲げ	L曲げ	Z・凸曲げ	公差付穴曲げと平行な長穴
0.8	2	3	ー	ー	3.5	1	5
1.0	2	3	3	5.5	3.5	1	5.5
1.2	2	3	3	5.5	3.5	1	5.5
1.5	2	3.5	3	6	4	1	6
2.0	2	4.5	3	7	5	1.5	7
3.0	2	6.5	3	9	7	1.5	9
4.0	3	7.5	4	11	8(9)	2	11
5.0	3	14	4	16	15	2.5	18
6.0	3	14	4	16	15	2.5	18
9.0	20	ー	20.5	ー	20	4	20

[ ! ]T4.0・T4.5の曲げと平行な長穴のfは（9）となります。
[ ! ]上記加工限界値で寸法指定した場合、穴が変形する可能性があります。

[ ! ]6．プレスブレーキのブレーキ押さえによるキズが付きます。r・e・d寸法は目安となります。

T	曲げ後R	ブレーキキズ
T	曲げ後R	位置	深さ
SUS304	（r）	（e）	（d）
0.8	0.8	5	0.1
1.0	1	5	0.1
1.2	1.2	5	0.1
1.5	1.5	6	0.1
2.0	2.0	7.5	0.1
3.0	3.0	10.5	0.2
4.0	4.0	13.5	0.3
5.0	5.0	17	0.5
6.0	6.0	17	0.5
9.0	9.0	27	0.8

[ ! ]曲げと穴の位置が近い場合、rが小さくなることがあります。

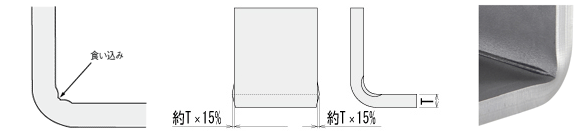

[ ! ]7．曲げによる食い込み、及び膨らみが付きます。

[ ! ]8．最小曲げRにて製作している為、衝撃など応力が集中する環境下でのご使用は破損のおそれがあります。

■ 技術情報

表面処理名称	ふっ素樹脂コーティング (変性塗料：PTFE+PAI)
表面硬度	鉛筆硬度　2H
動摩擦係数_参考値	0.15～0.3
撥水角（撥水性）_参考値	107°
電気的特性_参考値	帯電防止　10¹⁰～10¹¹Ω

[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。

型番リスト

表示件数

型番

FH-FALBS-SUD-T[0.8,1,1.2,1.5,2,3,4,5,6,9]-A[20-300/1]-B[15-200/1]-L[10-200/1]

外形寸法 A

(mm)

外形寸法 B

(mm)

外形寸法 L

(mm)

板厚 T

(mm)

RoHS?

最小発注数量

20 ～ 300

15 ～ 200

10 ～ 200

0.8 ～ 9

1個

通常単価(税別) (税込単価)	通常出荷日

( - )

9日目

基本情報

■ふっ素樹脂コーティングの特長
耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。

■ご留意事項
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。

■製品特長
L形板金に穴加工をした、3穴タイプの取付板・ブラケットです。穴位置は、任意に指定できます。

ご注意

当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。
ふっ素樹脂コーティングの技術情報・各種試験データはこちら

技術情報

納期・価格

価格表

・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

A	L	T	￥基準単価
A	L	T	FH-FALBS
20～100	10～100	0.8～1.5	2,790
		2.0～3.0	2,960
		4.0～5.0	3,990
		6.0	4,280
		9.0	7,000
	101～200	0.8～1.5	4,460
		2.0～3.0	4,770
		4.0～5.0	6,230
		6.0	6,230
		9.0	10,580
101～200	10～100	0.8～1.5	3,900
		2.0～3.0	4,170
		4.0～5.0	5,540
		6.0	5,540
		9.0	8,880
	101～200	0.8～1.5	5,620
		2.0～3.0	6,010
		4.0～5.0	7,810
		6.0	7,810
		9.0	13,270
201～300	20～100	6.0	10,240
	20～100	9.0	13,620
	101～200	6.0	13,390
	101～200	9.0	18,570

納期

●T0.8～6.0

日目出荷

[ NG ]ストーク適用不可

●T9.0

日目出荷

[ NG ]ストーク適用不可

数量区分	標準対応		個別対応
数量区分	小口	大口	大口
数量	1〜19	20〜39	40〜
出荷日	通常	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
