【ふっ素樹脂コーティング】板金 取付板・ブラケット－フリー寸法タイプ－ JTDAS
![【ふっ素樹脂コーティング】板金 取付板・ブラケット－フリー寸法タイプ－ JTDAS FH-JTDAS-SUD-A[10-300/1]-B[5-300/1]-T[0.8,1,1.2,1.5,2,3,4,5,6,9]](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/t_fluorine/v1/p/jp/product/series/110311164329/110311164329_20241018110210.jpg)
FH-JTDAS-SUD-A[10-300/1]-B[5-300/1]-T[0.8,1,1.2,1.5,2,3,4,5,6,9]の仕様・寸法情報
環境対応
RoHS対応（10物質）
特性・用途
すべり性
詳細材質
SUS304
種類
板金
部品取付穴
なし
長穴
なし
側面穴
なし
穴位置
フリー寸法
穴数
2
種別
フリー寸法タイプ
タイプ
JTDAS
材質
SUS304
表面処理
ふっ素樹脂コーティング
外形寸法 A(mm)
10 ～ 300
外形寸法 B(mm)
5 ～ 300
板厚 T(mm)
0.8 ～ 9
材質証明書
対象
材質証明書：材質
SUS304

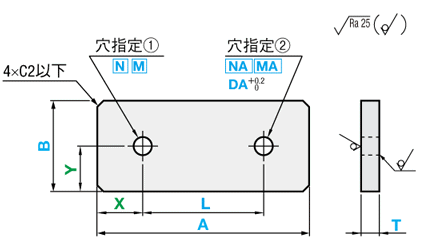

外形図・規格表
[ ! ] 緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。詳細は>>こちら
[ ! ]仕様・加工限界の詳細は>>こちら
[ ! ]外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
[ ! ]端面はコーティングが薄くなる場合があります。
[ ! ]穴内径部には目視できる範囲、かつ、径の長さより浅い部分にコーティングがかかります。但し、処理方法によってはコーティング対象外となる場合があります。
[ ! ]仕様・加工限界の詳細は>>こちら
[ ! ]外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
[ ! ]端面はコーティングが薄くなる場合があります。
[ ! ]穴内径部には目視できる範囲、かつ、径の長さより浅い部分にコーティングがかかります。但し、処理方法によってはコーティング対象外となる場合があります。
■穴種選択表
| 穴種 | ボルト通し穴 | タップ穴（並目） | 公差付通し穴 |
| Code | N・NA | M・MA | DA |
| 形状図 | [ ! ]  |  |  |
| [ ! ]d寸法は規格表下部 「N・NA加工寸法表」参照 |
| 型式 | [ M ]材質 | コーティング仕様 | ||||||||
| Type | 材質記号 | [ S ]コーティング種類 | 膜厚 | 耐熱温度 | [ H ]被膜硬度 | |||||
| FH-JTDAS | SUD | T0.8～6.0 T9.0 | ：SUS304(2B) ：SUS304(No.1) | ふっ素樹脂コーティング （変性塗料：PTFE+PAI) |
| 210℃ | 鉛筆硬度 2H | |||
規格表
| 型式 | － | A | － | B | － | T | － | X | － | Y | － | 穴指定① Code・呼び径 | － | L | 穴指定② Code・呼び径 | |||
| － | ||||||||||||||||||
| Type | － | 材質記号 | ||||||||||||||||
| FH-JTDAS | － | SUD | － | A120 | － | B80 | － | T2.0 | － | X20 | － | Y40 | － | N8 | － | L80 | － | MA4 |
| 型式 | 指定1mm単位 | 選択 | X | Y | 穴指定① | L | 穴指定② | |||||||
| Type | 材質記号 | A | B | T | Code/指定方法 | Code/指定方法 | ||||||||
| FH-JTDAS | SUD | 10～300 | 5～300 [ ! ] | 0.8 ・ 1.0 ・ 1.2 ・ 1.5 ・ 2.0 3.0 ・ 4.0 ・ 5.0 ・ 6.0 ・ 9.0 | 指定 0.1mm単位 | N (ボルト通し穴) 3・4・5 6・8・10 （選択） [ ! ] | M (タップ穴) 3・4・5 6・8・10 （選択） [ ! ] | 指定 0.1mm単位 | NA (ボルト通し穴) 3・4・5 6・8・10 （選択） [ ! ] | MA (タップ穴) 3・4・5 6・8・10 （選択） [ ! ] | DA (通し穴) 3～30 (0.5mm単位) [ ! ] | |||
| [ ! ]T6.0は、B≧6 | ||||||||||||||
| [ ! ]T9.0は、B≧9 DA穴不可 | ||||||||||||||
| [ ! ]穴が端面に近すぎると穴が変形する可能性がありますが、加工限界内であればそのまま加工します。 | ||||||||||||||
[ ! ]N・NA加工寸法表
| N・NA指定値 | 通し穴径(d) |
| 3 | 3.5 |
| 4 | 4.5 |
| 5 | 5.5 |
| 6 | 6.5 |
| 8 | 9 |
| 10 | 11 |
[ ! ]穴加工対応表
| T | N・NA（ボルト通し穴） | M・MA（タップ穴） |
| 0.8 | 3・4・5・6・8・10 | 不可 |
| 1.0、1.2 | 3 | |
| 1.5 | 3・4 | |
| 2.0 | 3・4・5・6 | |
| 3.0 | 3・4・5・6・8 | |
| 4.0～6.0 | 3・4・5・6・8・10 | |
| 9.0 | 5・6・8・10 | 5・6・8・10 |
追加工
Alteration | コーナーカット | |
 | ||
Code | CC | |
Spec. | CC＝指定1mm単位 1≦CC≦10
(例)～－CC5 | |
￥/1Code | 400 |
仕様・加工限界
[ ! ]1．許容差は下図を参照
＜加工寸法の普通許容差＞
※板金は、JIS B 0408の金属プレス加工品普通許容差の公差等級：B級を採用。
＜加工寸法の普通許容差＞
| 商品 | 基準寸法の区分 （A・B寸法） | 6以下 | 6を超え 30以下 | 30を超え 120以下 | 120を超え 400以下 |
| 板金（曲げ無） | 許容差（a・b） | ±0.1 | ±0.2 | ±0.3 | ±0.5 |
[ ! ]2．バリ高さ0.1以下
[ ! ]3．薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの際はご注意ください。
[ ! ]4．穴と穴、穴と端面の肉厚に加工限界があります。（例：下図ｂ部）
| T | b |
| SUS304 | |
| 0.8 | 1 |
| 1.0 | 1 |
| 1.2 | 1 |
| 1.5 | 1 |
| 2.0 | 1.5 |
| 3.0 | 1.5 |
| 4.0 | 2 |
| 5.0 | 2.5 |
| 6.0 | 2.5 |
| 9.0 | 4 |
■ 技術情報
[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。
| 表面処理名称 | ふっ素樹脂コーティング (変性塗料：PTFE+PAI) |
| 表面硬度 | 鉛筆硬度 2H |
| 動摩擦係数_参考値 | 0.15～0.3 |
| 撥水角（撥水性）_参考値 | 107° |
| 電気的特性_参考値 | 帯電防止 1010～1011Ω |
[ ! ]PAIはポリアミドイミドの略称です。
詳細情報
基本情報
■ふっ素樹脂コーティングの特長
耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
■ご留意事項
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。
■製品特長
板金に穴加工をした、2穴タイプの取付板・ブラケットです。穴位置は、任意に指定できます。
耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
■ご留意事項
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。
■製品特長
板金に穴加工をした、2穴タイプの取付板・ブラケットです。穴位置は、任意に指定できます。
ご注意
納期・価格
価格表
・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| A | B | T | ￥基準単価 |
| FH-JTDAS | |||
| 10～100 | 5～100 | 0.8～1.5 | 4,590 |
| 2.0～3.0 | 4,770 | ||
| 4.0～5.0 | 5,080 | ||
| 6.0 | 5,540 | ||
| 9.0 | 6,250 | ||
| 101～200 | 0.8～1.5 | 6,450 | |
| 2.0～3.0 | 6,640 | ||
| 4.0～5.0 | 7,080 | ||
| 6.0 | 8,120 | ||
| 9.0 | 9,560 | ||
| 201～300 | 0.8～1.5 | 9,060 | |
| 2.0～3.0 | 9,250 | ||
| 4.0～5.0 | 9,810 | ||
| 6.0 | 11,430 | ||
| 9.0 | 13,760 | ||
| 101～200 | 5～100 | 0.8～1.5 | 6,430 |
| 2.0～3.0 | 6,630 | ||
| 4.0～5.0 | 7,310 | ||
| 6.0 | 8,240 | ||
| 9.0 | 9,720 | ||
| 101～200 | 0.8～1.5 | 7,880 | |
| 2.0～3.0 | 8,160 | ||
| 4.0～5.0 | 8,900 | ||
| 6.0 | 10,760 | ||
| 9.0 | 12,840 | ||
| 201～300 | 0.8～1.5 | 10,550 | |
| 2.0～3.0 | 10,890 | ||
| 4.0～5.0 | 11,710 | ||
| 6.0 | 14,970 | ||
| 9.0 | 17,960 | ||
| 201～300 | 5～100 | 0.8～1.5 | 9,450 |
| 2.0～3.0 | 9,770 | ||
| 4.0～5.0 | 10,460 | ||
| 6.0 | 11,650 | ||
| 9.0 | 13,400 | ||
| 101～200 | 0.8～1.5 | 11,020 | |
| 2.0～3.0 | 11,400 | ||
| 4.0～5.0 | 12,230 | ||
| 6.0 | 15,020 | ||
| 9.0 | 17,720 | ||
| 201～300 | 0.8～1.5 | 12,590 | |
| 2.0～3.0 | 13,010 | ||
| 4.0～5.0 | 13,980 | ||
| 6.0 | 18,360 | ||
| 9.0 | 22,710 |
納期
●T0.8～6.0
[ NG ]ストーク適用不可
| 9 | 日目出荷 |
●T9.0
[ NG ]ストーク適用不可
| 11 | 日目出荷 |
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | 大口 | |
| 数 量 | 1〜19 | 20〜39 | 40〜 |
| 出荷日 | 通常 | ＋4日 | お見積り |
出荷日については、こちらをご覧ください。
