メカニカル部品技術窓口
絞り込み条件
未確定：候補が3型番あります。
外形寸法 A(mm)
~mm[30-150/1mm単位]外形寸法 B(mm)
~mm- 15
- 20
- 25
- 32
- 38
- 50
- 65
- 100
- 125
板厚 T(mm)
~mm- 6
- 9
- 10
- 12
- 16
- 19
穴指定 ザグリ穴[Z]
~mm- 3
- 4
- 5
- 6
- 8
- 10
- 12
穴指定 タップ穴[M]
~mm- 3
- 4
- 5
- 6
- 8
- 10
- 12
穴指定 ボルト通し穴呼び径選択 [N]
~mm- 3
- 4
- 5
- 6
- 8
- 10
- 12
L(mm)
~mm[0-150/0.1mm単位]タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 12日以内
【ふっ素樹脂コーティング】フラットバー 取付板・ブラケット －センター振り分けタイプ－ HRCZA
- 通常単価(税別)
- -
- 税込単価
- -
■ふっ素樹脂コーティングの特長 耐薬品性・すべり性・難付着性・帯電防止に優...
詳細情報を確認するご注意
- システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
- 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。 - ふっ素樹脂コーティングの技術情報・各種試験データはこちら
未確定：候補が3型番あります。

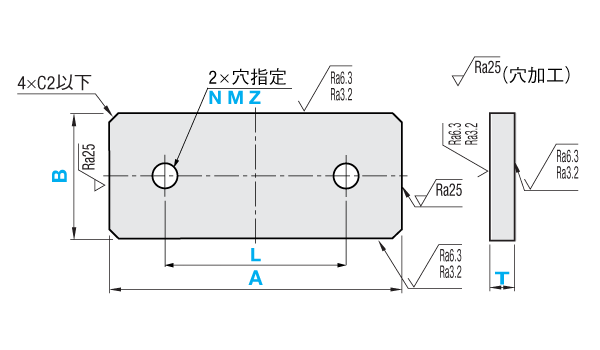

外形図・規格表
[ ! ]穴ピッチ寸法公差はJISB0405m級に準じる。
[ ! ]指示なき面取りはC0.2～C0.5
[ ! ]その他精度基準は>>こちら
[ ! ]外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
[ ! ]端面はコーティングが薄くなる場合があります。
[ ! ]穴内径部には目視できる範囲、かつ、径の長さより浅い部分にコーティングがかかります。但し、処理方法によってはコーティング対象外となる場合があります。
[ ! ]その他精度基準は>>こちら
[ ! ]外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
[ ! ]端面はコーティングが薄くなる場合があります。
[ ! ]穴内径部には目視できる範囲、かつ、径の長さより浅い部分にコーティングがかかります。但し、処理方法によってはコーティング対象外となる場合があります。

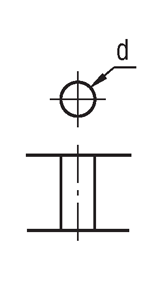

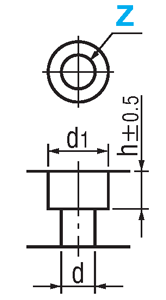

■穴種選択表
| 穴種 | タップ穴 | ボルト通し穴 | ザグリ穴 | |||||||||||||||||||||||||||||||
| Code | M | N | Z | |||||||||||||||||||||||||||||||
| 形状図 |  |  |  | |||||||||||||||||||||||||||||||
| 加工 仕様 | タップ有効長最大M×2 [ ! ]T≧M×3のとき、 タップ下穴が貫通しない 場合があります。 |
| ||||||||||||||||||||||||||||||||
■加工限界 穴と穴、穴と端面の肉厚に加工限界があります。(例：右図b部）限界値はこちらを参照 |  |
| 型式 | [ M ]材質 | コーティング仕様 | |||||||
| Type | 材質記号 | [ S ]コーティング種類 | 膜厚 | 耐熱温度 | [ H ]被膜硬度 | ||||
| FH-HRCZA | SU | SUS304D | ふっ素樹脂コーティング （変性塗料：PTFE+PAI) |
| 210℃ | 鉛筆硬度 2H | |||
規格表
| 型式 | － | A | － | B | － | T | － | L | － | 穴指定 Code・呼び径 | ||
| Type | － | 材質記号 | ||||||||||
| FH-HRCZA | － | SU | － | A80 | － | B65 | － | T6 | － | L60 | － | M6 |
| 型式 | 指定1mm単位 | B | T | L | 穴指定 | ||
| Type | 材質記号 | A | Code | 呼び径 | |||
| FH-HRCZA | SU | 30～150 | 15 20 25 32 38 50 65 100 125 | 6 9 10 12 16 19 | 指定 0.1mm単位 | N [ ! ] M Z [ ! ] [ ! ] 加工寸法は 穴種選択表 参照 | 3 4 5 6 8 10 12 |
| [ NG ]B15の時、T10～19選択不可 | |||||||
| [ NG ]B20の時、T19選択不可 | |||||||
追加工
・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| Alteration | コーナーカット変更 | |||||||
 | ||||||||
| Code | CC | |||||||
| Spec. | コーナーカットを変更します。 CC＝指定1mm単位 [ ! ]1≦CC≦50
(例) ～－CC10 | |||||||
| ￥/1Code |
| |||||||
■ 技術情報
[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。
| 表面処理名称 | ふっ素樹脂コーティング (変性塗料：PTFE+PAI) |
| 表面硬度 | 鉛筆硬度 2H |
| 動摩擦係数_参考値 | 0.15～0.3 |
| 撥水角（撥水性）_参考値 | 107° |
| 電気的特性_参考値 | 帯電防止 1010～1011Ω |
[ ! ]PAIはポリアミドイミドの略称です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
詳細情報
基本情報
■ふっ素樹脂コーティングの特長
耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
■ご留意事項
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。
■製品特長
フラットバーに穴加工をした、2穴タイプの取付板・ブラケットです。穴位置は、センター振り分けになります。
耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
■ご留意事項
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。
■製品特長
フラットバーに穴加工をした、2穴タイプの取付板・ブラケットです。穴位置は、センター振り分けになります。
ご注意
- システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
- 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。 - ふっ素樹脂コーティングの技術情報・各種試験データはこちら
納期・価格
価格表
・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| A | B | T | ￥基準単価 |
| FH-HRCZA | |||
| 30～50 | 15～32 | 6 | 2,380 |
| 9・10 | 3,050 | ||
| 12 | 3,810 | ||
| 16・19 | 4,560 | ||
| 38～65 | 6 | 2,380 | |
| 9・10 | 3,100 | ||
| 12 | 3,880 | ||
| 16・19 | 4,630 | ||
| 100 | 6 | 3,670 | |
| 9・10 | 4,680 | ||
| 12 | 5,860 | ||
| 16・19 | 7,240 | ||
| 125 | 6 | 3,850 | |
| 9・10 | 4,980 | ||
| 12 | 6,240 | ||
| 16・19 | 7,740 | ||
| 51～100 | 15～32 | 6 | 3,640 |
| 9・10 | 4,380 | ||
| 12 | 5,690 | ||
| 16・19 | 6,770 | ||
| 38～65 | 6 | 3,680 | |
| 9・10 | 4,620 | ||
| 12 | 5,900 | ||
| 16・19 | 7,340 | ||
| 100 | 6 | 5,040 | |
| 9・10 | 6,200 | ||
| 12 | 7,280 | ||
| 16・19 | 9,010 | ||
| 125 | 6 | 5,290 | |
| 9・10 | 6,560 | ||
| 12 | 8,000 | ||
| 16・19 | 9,610 | ||
| 101～150 | 15～32 | 6 | 4,040 |
| 9・10 | 4,490 | ||
| 12 | 6,100 | ||
| 16・19 | 7,320 | ||
| 38～65 | 6 | 4,310 | |
| 9・10 | 5,120 | ||
| 12 | 6,170 | ||
| 16・19 | 7,530 | ||
| 100 | 6 | 5,510 | |
| 9・10 | 6,910 | ||
| 12 | 8,550 | ||
| 16・19 | 10,260 | ||
| 125 | 6 | 5,730 | |
| 9・10 | 7,360 | ||
| 12 | 9,180 | ||
| 16・19 | 11,020 |
納期
| 9 | 日目出荷 |
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | 大口 | |
| 数 量 | 1〜10 | 11〜30 | 31〜 |
| 出荷日 | 通常 | ＋4日 | お見積り |
出荷日については、こちらをご覧ください。
