【ふっ素樹脂コーティング】フラットバーブラケット B寸選択/フリー指定 HRMQA/HUMQA

通常単価(税別): -

税込単価: -

通常出荷日：12日目

■ふっ素樹脂コーティングの特長耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・...

詳細を確認

システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。
ふっ素樹脂コーティングの技術情報・各種試験データはこちら

詳細を確認

よく一緒に見られています

ミスミ

板金取付板・ブラケット -フリー寸法タイプ- JTDAS・JTDAR

通常出荷日：3 日目～

よく一緒に見られています

ミスミ

【ふっ素樹脂コーティング】板金　取付板・ブラケット－フリー寸法タイプ－ JTDAS

通常出荷日：9 日目

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

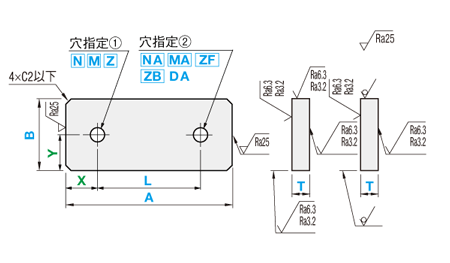

外形図・規格表

B寸選択

B寸フリー指定

(穴加工)
[ ! ]穴ピッチ寸法公差はJISB0405m級に準じる。

[ ! ]指示なき面取りはC0.2～C0.5
[ ! ]その他の寸法公差・精度詳細は>>こちら参照
[ ! ]緑色のバラメータは省略可能です。省略した場合、センターに対して均等配置になります。（>>こちら参照）
[ ! ]外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
[ ! ]端面はコーティングが薄くなる場合があります。
[ ! ]穴内径部には目視できる範囲、かつ、径の長さより浅い部分にコーティングがかかります。但し、処理方法によってはコーティング対象外となる場合があります。

■穴種選択表

穴種

タップ穴

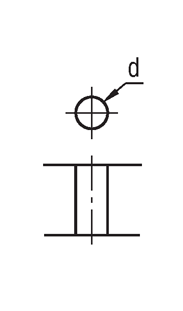

ボルト通し穴

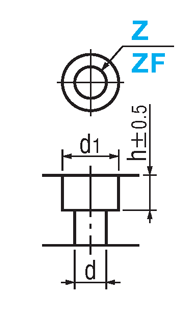

ザグリ表

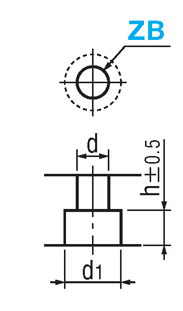

ザグリ裏

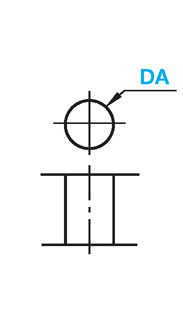

通し穴

Code

M・MA

N・NA

Z・ZF

形状図

加工
仕様

タップ有効長最大 M・MA×2
[ ! ]T≧M・MA×3のとき、
タップ下穴が貫通しない
場合があります。

寸法	ボルト呼び径
寸法	3	4	5	6	8	10	12	14	16
d・h	3.5	4.5	5.5	6.5	9	11	14	16	18
d₁	6.5	8	9.5	11	14	18	20	23	26

寸法		公差
3.0～6.0		±0.1
6.5～30.0		±0.2

■加工限界

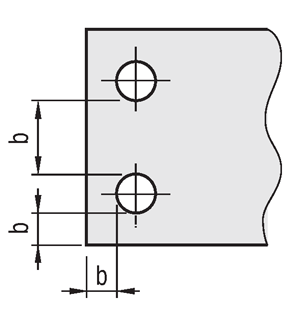

穴と穴、穴と端面の肉厚に加工限界があります。
（例：下図b部）
限界値はこちらを参照

B寸指定

型式

[ M ]材質

コーティング仕様

Type

材質記号

[ S ]コーティング種類

膜厚

耐熱温度

[ H ]被膜硬度

B寸選択

FH-HRMQA

SUS304D

ふっ素樹脂コーティング
（変性塗料：PTFE+PAI)

+25
-15

μｍ

210℃

鉛筆硬度 2H

B寸フリー指定

FH-HUMQA

[ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください

規格表

型式

－

穴指定①
Code・呼び径

－

穴指定②
Code・呼び径

Type

－

材質記号

FH-HRMQA

－

A80

－

B50

－

X10

－

Y25

－

L60

－

MA6

FH-HUMQA

－

A100

－

B80

－

T10

－

X15

－

Y10

－

L50

－

MA6

B寸指定

型式

0.1mm単位

穴指定①

穴指定②

Type

材質記号

Code

呼び径

Code

呼び径

0.5mm単位

B寸選択

FH-HRMQA

25.0～200.0

15 20 25 32 38
50 65 100 125

6
9
10
12
16
19

指定
0.1mm単位

N [ ! ]
M
Z [ ! ]

[ ! ]
加工寸法は
穴種選択表
参照

3
4
5
6
8
10
12
14
16

指定
0.1mm単位

NA [ ! ]
MA
ZF [ ! ]
ZB [ ! ]

[ ! ]
加工寸法は
穴種選択表
参照

3
4
5
6
8
10
12
14
16

3～30

B寸フリー指定

FH-HUMQA

25.0～200.0

15.0～150.0
(指定0.1mm単位)

6
9
10
12
16
19

[ NG ]B15の時、T10～19選択不可

[ NG ]B20の時、T19選択不可

追加工

・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations

コーナーカット変更

Code

Spec.

コーナーカットを変更します。
CC＝指定1mm単位
[ ! ]1≦CC≦50
指定方法
CCを型式末尾に追加
（例）～－CC10

￥/1Code


CC	1～10	800
	11～30	1,200
	31～50	1,500

■ 技術情報

表面処理名称	ふっ素樹脂コーティング (変性塗料：PTFE+PAI)
表面硬度	鉛筆硬度　2H
動摩擦係数_参考値	0.15～0.3
撥水角（撥水性）_参考値	107°
電気的特性_参考値	帯電防止　10¹⁰～10¹¹Ω

[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。

型番リスト

表示件数

型番

FH-HRMQA-SU-A[25-200/0.1]-B[15,20,25,32,38,50,65,100,125]-T[6,9,10,12,16,19]

FH-HUMQA-SU-A[25-200/0.1]-B[15-150/0.1]-T[6,9,10,12,16,19]

穴位置

種別

タイプ

外形寸法 A

(mm)

外形寸法 B

(mm)

板厚 T

(mm)

RoHS?

最小発注数量

-	B寸選択	HRMQA	25 ～ 200	15 ～ 125	6 ～ 19	10	1個
フリー寸法	B寸フリー指定	HUMQA	25 ～ 200	15 ～ 150	6 ～ 19	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	12日目
- ( - )	12日目

基本情報

■ふっ素樹脂コーティングの特長
耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。

■ご留意事項
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。

■製品特長
フラットバーに穴加工をした、2穴タイプの取付板・ブラケットです。穴位置は、任意に指定できます。

ご注意

システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。
ふっ素樹脂コーティングの技術情報・各種試験データはこちら

技術情報

納期・価格

価格表

・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

材質記号	A	B		￥本体価格＋穴加工料金
		B		B寸選択				B寸フリー指定
		B寸選択	B寸フリー指定	FH-HRMQA				FH-HUMQA
		B寸選択	B寸フリー指定	T6	T9･10	T12	T16･19	T6	T9･10	T12	T16･19
SU	25.0～50.0	15～32	15.0～32.0	2,380	3,120	3,910	4,660	3,420	3,750	4,450	5,270
		38･50	32.1～50.0	2,380	3,120	3,910	4,660	3,420	3,750	4,450	5,270
		65	50.1～65.0	2,600	3,490	4,470	5,550	3,500	4,460	5,400	6,740
		100	65.1～100.0	3,690	4,730	5,920	7,320	4,380	5,340	6,280	7,620
		125	100.1～150.0	4,250	5,390	6,690	8,180	5,030	6,000	7,290	8,790
	50.1～100.0	15～32	15.0～32.0	3,640	4,420	5,730	6,920	5,000	5,500	6,660	8,010
		38･50	32.1～50.0	3,680	4,660	6,050	7,410	5,010	5,890	6,660	8,010
		65	50.1～65.0	4,010	5,070	6,660	7,880	5,270	6,310	7,870	9,340
		100	65.1～100.0	5,070	6,250	8,010	9,100	6,020	7,060	8,620	10,090
		125	100.1～150.0	5,320	6,620	8,070	9,700	6,530	7,790	9,480	11,490
	100.1～150.0	15～32	15.0～32.0	3,700	4,520	6,150	7,390	5,010	5,870	7,230	8,620
		38･50	32.1～50.0	3,920	5,170	6,340	7,600	5,010	5,870	7,230	8,620
		65	50.1～65.0	4,370	5,700	7,120	8,620	5,890	7,220	9,010	11,070
		100	65.1～100.0	5,550	6,990	8,640	10,360	6,640	7,970	9,760	11,820
		125	100.1～150.0	6,360	7,940	9,780	11,650	7,870	9,530	11,820	14,360
	150.1～200.0	15～32	15.0～32.0	4,510	5,620	7,140	8,550	6,150	7,150	8,950	10,720
		38･50	32.1～50.0	4,870	6,430	8,130	9,830	6,430	7,150	8,950	10,720
		65	50.1～65.0	5,440	7,060	8,890	10,720	7,280	8,880	10,750	13,020
		100	65.1～100.0	7,750	9,450	11,410	13,350	9,030	10,630	12,500	14,770
		125	100.1～150.0	8,830	10,430	12,790	15,000	10,350	12,240	15,200	18,310

納期

日目出荷

[ NG ]ストーク適用不可

数量区分	標準対応		個別対応
数量区分	小口	大口	大口
数量	1〜10	11〜30	31〜
出荷日	通常	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
