【ふっ素樹脂コーティング】フラットバー ブラケット B寸選択/フリー指定 HRNRA/HUNRA
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：12日目
■ふっ素樹脂コーティングの特長 耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・...
詳細を確認- システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
- 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。 - ふっ素樹脂コーティングの技術情報・各種試験データはこちら
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
B寸選択
B寸フリー指定

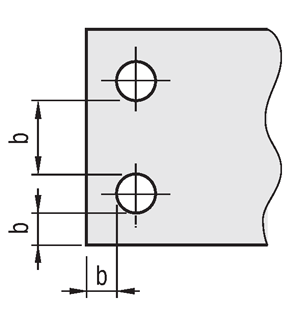

[ ! ]穴ピッチ寸法公差はJISB0405m級に準じる。
[ ! ]長穴向きを変更可能（追加工参照）
[ ! ]指示なき面取りはC0.2～C0.5
[ ! ]その他の寸法公差・精度詳細は>>こちら参照
[ ! ]緑色のバラメータは省略可能です。省略した場合、センターに対して均等配置になります。（>>こちら参照）
[ ! ]外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
[ ! ]端面はコーティングが薄くなる場合があります。
[ ! ]穴内径部には目視できる範囲、かつ、径の長さより浅い部分にコーティングがかかります。但し、処理方法によってはコーティング対象外となる場合があります。
[ ! ]指示なき面取りはC0.2～C0.5
[ ! ]その他の寸法公差・精度詳細は>>こちら参照
[ ! ]緑色のバラメータは省略可能です。省略した場合、センターに対して均等配置になります。（>>こちら参照）
[ ! ]外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
[ ! ]端面はコーティングが薄くなる場合があります。
[ ! ]穴内径部には目視できる範囲、かつ、径の長さより浅い部分にコーティングがかかります。但し、処理方法によってはコーティング対象外となる場合があります。

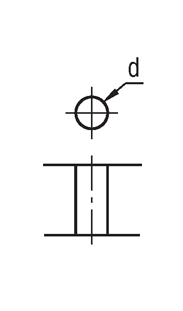

■穴種選択表
| 穴種 | ボルト通し穴 | |||||||||||||||||||||||||||||||
| Code | N・NA | |||||||||||||||||||||||||||||||
| 形状図 |  | |||||||||||||||||||||||||||||||
| 加工 仕様 |
| |||||||||||||||||||||||||||||||
| 型式 | 型式 | [ M ]材質 | コーティング仕様 | |||||||
| Type | 材質記号 | [ S ]コーティング種類 | 膜厚 | 耐熱温度 | [ H ]被膜硬度 | |||||
| B寸選択 | FH-HRNRA | SU | SUS304D | ふっ素樹脂コーティング （変性塗料：PTFE+PAI) |
| 210℃ | 鉛筆硬度 2H | |||
| B寸フリー指定 | FH-HUNRA | |||||||||
規格表
| 型式 | － | A | － | B | － | T | － | X | － | Y | － | 穴指定① Code・呼び径 | － | K | － | L | － | 穴指定② Code・呼び径 | － | J | ||
| Type | － | 材質記号 | ||||||||||||||||||||
| FH-HRNRA | － | SU | － | A80 | － | B50 | － | T6 | － | X10 | － | Y25 | － | N6 | － | K7 | － | L60 | － | NA6 | － | J7 |
| FH-HUNRA | － | SU | － | A100 | － | B80 | － | T10 | － | X15 | － | Y10 | － | N6 | － | K7 | － | L50 | － | NA6 | － | J7 |
| B寸指定 | 型式 | 0.1mm単位 | B | T | X | Y | 穴指定① | K | L | 穴指定② | J | |||
| Type | 材質記号 | A | Code | 呼び径 | Code | 呼び径 | ||||||||
| B寸選択 | FH-HRNRA | SU | 25.0～200.0 | 15 20 25 32 38 50 65 100 125 | 6 9 10 12 16 19 | 指定 0.1mm単位 | N [ ! ] [ ! ] 加工寸法は 穴種選択表 参照 | 3 4 5 6 8 10 12 14 16 | 指定 0.1mm単位 [ ! ]K≦N×5 | NA [ ! ] [ ! ] 加工寸法は 穴種選択表 参照 | 3 4 5 6 8 10 12 14 16 | 指定 0.1mm単位 [ ! ]J≦NA×5 | ||
| B寸フリー指定 | FH-HUNRA | SU | 25.0～200.0 | 15.0～150.0 (指定0.1mm単位) | 6 9 10 12 16 19 | |||||||||
| [ NG ]B15の時、T10～19選択不可 | ||||||||||||||
| [ NG ]B20の時、T19選択不可 | ||||||||||||||
追加工
・下表の価格表は24年10月時点の情報になります。・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| Alterations | コーナーカット変更 | 長穴角度変更 | |||||||||||||||||||
 |  | ||||||||||||||||||||
| Code | CC | RC | |||||||||||||||||||
| Spec. | コーナーカットを変更します。 CC＝指定1mm単位 [ ! ]1≦CC≦50 指定方法 CCを型式末尾に追加 （例）～－CC10 | 長穴を上図のように変更します。 [ ! ]寸法関係に注意 指定方法 RCを型式末尾に追加 （例）～－RC | |||||||||||||||||||
| ￥/1Code |
| 無料 | |||||||||||||||||||
■ 技術情報
[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。
| 表面処理名称 | ふっ素樹脂コーティング (変性塗料：PTFE+PAI) |
| 表面硬度 | 鉛筆硬度 2H |
| 動摩擦係数_参考値 | 0.15～0.3 |
| 撥水角（撥水性）_参考値 | 107° |
| 電気的特性_参考値 | 帯電防止 1010～1011Ω |
[ ! ]PAIはポリアミドイミドの略称です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 12日目 |
- ( - ) | 12日目 |
詳細情報
基本情報
■ふっ素樹脂コーティングの特長
耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
■ご留意事項
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。
■製品特長
フラットバーに穴加工をした、長穴2穴タイプの取付板・ブラケットです。穴位置は、任意に指定できます。
耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
■ご留意事項
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。
■製品特長
フラットバーに穴加工をした、長穴2穴タイプの取付板・ブラケットです。穴位置は、任意に指定できます。
ご注意
- システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
- 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。 - ふっ素樹脂コーティングの技術情報・各種試験データはこちら
納期・価格
価格表
・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 材質記号 | A | B | ¥本体価格＋穴加工料金 | ||||||||
| B寸選択 | B寸フリー指定 | ||||||||||
| B寸選択 | B寸フリー指定 | FH-HRNRA | FH-HUNRA | ||||||||
| T6 | T9･10 | T12 | T16･19 | T6 | T9･10 | T12 | T16･19 | ||||
| SU | 25.0～50.0 | 15～32 | 15.0～32.0 | 3,320 | 4,070 | 4,850 | 5,600 | 4,360 | 4,680 | 5,390 | 6,210 |
| 38･50 | 32.1～50.0 | 3,320 | 4,070 | 4,850 | 5,600 | 4,360 | 4,680 | 5,390 | 6,210 | ||
| 65 | 50.1～65.0 | 3,530 | 4,430 | 5,410 | 6,490 | 4,430 | 5,400 | 6,340 | 7,670 | ||
| 100 | 65.1～100.0 | 4,620 | 5,670 | 6,850 | 8,260 | 5,310 | 6,280 | 7,220 | 8,550 | ||
| 125 | 100.1～150.0 | 5,180 | 6,320 | 7,620 | 9,110 | 5,980 | 6,940 | 8,240 | 9,720 | ||
| 50.1～100.0 | 15～32 | 15.0～32.0 | 4,580 | 5,360 | 6,680 | 7,850 | 5,930 | 6,440 | 7,600 | 8,940 | |
| 38･50 | 32.1～50.0 | 4,620 | 5,590 | 6,990 | 8,350 | 5,960 | 6,820 | 7,600 | 8,940 | ||
| 65 | 50.1～65.0 | 4,940 | 6,010 | 7,600 | 8,820 | 6,210 | 7,240 | 8,800 | 10,270 | ||
| 100 | 65.1～100.0 | 6,010 | 7,190 | 8,940 | 10,030 | 6,960 | 7,990 | 9,550 | 11,020 | ||
| 125 | 100.1～150.0 | 6,260 | 7,550 | 9,020 | 10,650 | 7,460 | 8,740 | 10,420 | 12,430 | ||
| 100.1～150.0 | 15～32 | 15.0～32.0 | 4,640 | 5,450 | 7,080 | 8,330 | 5,960 | 6,800 | 8,160 | 9,550 | |
| 38･50 | 32.1～50.0 | 4,860 | 6,100 | 7,270 | 8,540 | 5,960 | 6,800 | 8,160 | 9,550 | ||
| 65 | 50.1～65.0 | 5,310 | 6,630 | 8,060 | 9,550 | 6,820 | 8,160 | 9,940 | 12,010 | ||
| 100 | 65.1～100.0 | 6,490 | 7,920 | 9,570 | 11,310 | 7,570 | 8,910 | 10,690 | 12,760 | ||
| 125 | 100.1～150.0 | 7,290 | 8,880 | 10,720 | 12,580 | 8,810 | 10,470 | 12,750 | 15,290 | ||
| 150.1～200.0 | 15～32 | 15.0～32.0 | 5,440 | 6,550 | 8,070 | 9,480 | 7,090 | 8,090 | 9,900 | 11,660 | |
| 38･50 | 32.1～50.0 | 5,820 | 7,360 | 9,060 | 10,760 | 7,370 | 8,090 | 9,900 | 11,660 | ||
| 65 | 50.1～65.0 | 6,380 | 7,990 | 9,820 | 11,660 | 8,210 | 9,820 | 11,690 | 13,970 | ||
| 100 | 65.1～100.0 | 8,690 | 10,380 | 12,350 | 14,280 | 9,960 | 11,570 | 13,440 | 15,720 | ||
| 125 | 100.1～150.0 | 9,760 | 11,380 | 13,730 | 15,940 | 11,290 | 13,180 | 16,130 | 19,250 | ||
納期
| 9 | 日目出荷 |
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | 大口 | |
| 数 量 | 1〜10 | 11〜30 | 31〜 |
| 出荷日 | 通常 | ＋4日 | お見積り |
出荷日については、こちらをご覧ください。
