    【ふっ素樹脂コーティング】フラットバー ブラケット B寸選択/フリー指定 HRCAA/HUCAA

    【ふっ素樹脂コーティング】フラットバー ブラケット B寸選択/フリー指定 HRCAA/HUCAA
    chemSHERPA
    通常単価(税別)
    -
    税込単価
    -
    通常出荷日：12日目

    ■ふっ素樹脂コーティングの特長 耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・...

    詳細を確認
    • システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
    • 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    • 外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
      コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
      PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
      塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。
    • ふっ素樹脂コーティングの技術情報・各種試験データはこちら
    詳細を確認

    よく一緒に見られています

    フラットバー/アルミ圧延材　取付板・ブラケット-Ｂ寸選択- HRCAA HUCAA

    ミスミ

    フラットバー/アルミ圧延材　取付板・ブラケット-Ｂ寸選択- HRCAA HUCAA

    通常出荷日：3 日目 ～

    よく一緒に見られています

    【クリーン洗浄品】フラットバー 取付板・ブラケット-Ｂ寸選択- HRCAA HUCAA

    ミスミ

    【クリーン洗浄品】フラットバー 取付板・ブラケット-Ｂ寸選択- HRCAA HUCAA

    通常出荷日：6 日目 ～

    未確定：候補が2型番あります。
    • 単価(税別)
      -円
    • 合計(税別)
      -円
      (税込価格：-円)
    • 出荷日
      -
      (参考出荷日：-円)
    数量：

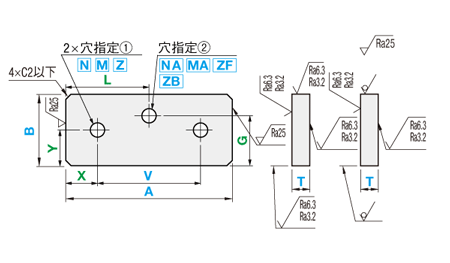

    外形図・規格表

    B寸選択
    B寸フリー指定
    (穴加工)
    [ ! ]穴ピッチ寸法公差はJISB0405m級に準じる。
    [ ! ]指示なき面取りはC0.2～C0.5
    [ ! ]その他の寸法公差・精度詳細は>>こちら参照
    [ ! ]緑色のバラメータは省略可能です。省略した場合、センターに対して均等配置になります。（>>こちら参照）
    [ ! ]外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
    [ ! ]端面はコーティングが薄くなる場合があります。
    [ ! ]穴内径部には目視できる範囲、かつ、径の長さより浅い部分にコーティングがかかります。但し、処理方法によってはコーティング対象外となる場合があります。

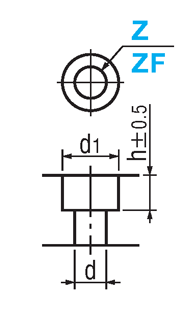

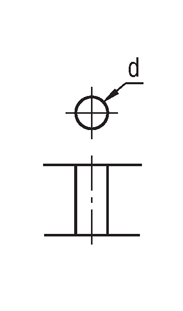

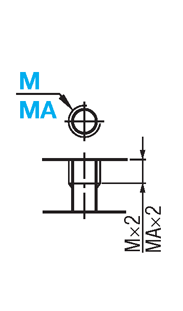

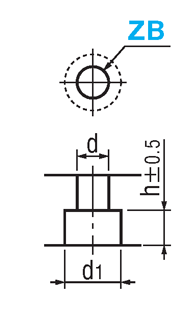

    ■穴種選択表
    穴種タップ穴   ボルト通し穴       ザグリ表        ザグリ裏    
    CodeM・MAN・NAZ・ZFZB
    形状図
    加工
    仕様    		タップ有効長最大 M・MA×2
    [ ! ]T≧M・MA×3のとき、
          タップ下穴が貫通しない
          場合があります。
     寸法 ボルト呼び径
    3456810121416
    d・h3.54.55.56.5911141618
    d16.589.5111418202326

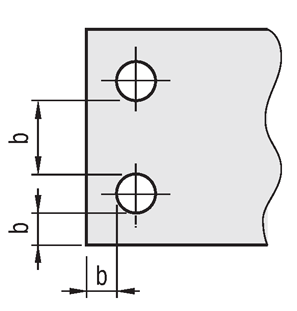

    ■加工限界
       穴と穴、穴と端面の肉厚に加工限界があります。
     （例：下図b部）
       限界値はこちらを参照
    B寸指定型式[ M ]材質コーティング仕様
    Type材質記号[ S ]コーティング種類膜厚耐熱温度[ H ]被膜硬度
    B寸選択FH-HRCAASUSUS304Dふっ素樹脂コーティング
    （変性塗料：PTFE+PAI)
    25+25
    -15    		μｍ
    		210℃鉛筆硬度 2H
    B寸フリー指定FH-HUCAA
    [ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください

    規格表

    型式－A－B－T－X－V－Y－穴指定①
    Code・呼び径    		－L－G－穴指定②
    Code・呼び径

    Type－材質記号
    FH-HRCAA－SU－A80－B50－T6－X10－V30－Y25－M6－L60  －MA6
    FH-HUCAA－SU－A100－B80－T10－X15－V30－Y10－Z6－L50  －MA6
    B寸指定型式0.1mm単位BTXVY穴指定①LG穴指定②
    Type材質記号ACode呼び径Code呼び径
    B寸選択FH-HRCAASU25.0～200.015 20 25 32 38
    50 65 100 125    		6
    9
    10
    12
    16
    19    		指定
    0.1mm単位    		N [ ! ]
    M
    Z [ ! ]

    [ ! ]
    加工寸法は
    穴種選択表
    参照    		3
    4
    5
    6
    8
    10
    12
    14
    16    		指定
    0.1mm単位    		NA [ ! ]
    MA
    ZF     [ ! ]
    ZB [ ! ]

    [ ! ]
    加工寸法は
    穴種選択表
    参照    		3
    4
    5
    6
    8
    10
    12
    14
    16
    B寸フリー指定FH-HUCAASU25.0～200.015.0～150.0
    (指定0.1mm単位)    		6
    9
    10
    12
    16
    19
     [ NG ]B15の時、T10～19選択不可
    [ NG ]B20の時、T19選択不可

    追加工

    ・下表の価格表は24年10月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    Alterationsコーナーカット変更
    CodeCC
    Spec.コーナーカットを変更します。
    CC＝指定1mm単位
    [ ! ]1≦CC≦50
    指定方法
    CCを型式末尾に追加
    （例）～－CC10
    ￥/1Code

       CC  1～10800
    11～301,200
    31～501,500

    ■ 技術情報
    表面処理名称ふっ素樹脂コーティング
    (変性塗料：PTFE+PAI)
    表面硬度鉛筆硬度　2H
    動摩擦係数_参考値0.15～0.3
    撥水角（撥水性）_参考値107°
    電気的特性_参考値帯電防止　1010～1011Ω
    [ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
    [ ! ]PAIはポリアミドイミドの略称です。

    型番リスト

    表示件数
  • 1
    • 型番
    FH-HRCAA-SU-A[25-200/0.1]-B[15,20,25,32,38,50,65,100,125]-T[6,9,10,12,16,19]
    FH-HUCAA-SU-A[25-200/0.1]-B[15-150/0.1]-T[6,9,10,12,16,19]

    穴位置

    種別

    タイプ

    外形寸法 A

    (mm)

    外形寸法 B

    (mm)

    板厚 T

    (mm)

    		RoHS?最小発注数量
    -
    B寸選択
    HRCAA
    25 ～ 200
    15 ～ 125
    6 ～ 19
    10
    1個
    フリー寸法
    B寸フリー指定
    HUCAA
    25 ～ 200
    15 ～ 150
    6 ～ 19
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    12日目
    -
    ( - )
    12日目
  • 1

    • 詳細情報

    基本情報

    ■ふっ素樹脂コーティングの特長
    耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。

    ■ご留意事項
    コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
    塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。

    ■製品特長
    フラットバーに穴加工をした、3穴タイプの取付板・ブラケットです。穴位置は、任意に指定できます。

    ご注意

    • システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
    • 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    • 外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
      コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
      PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
      塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。
    • ふっ素樹脂コーティングの技術情報・各種試験データはこちら
    技術情報

    納期・価格

    価格表

    ・下表の価格表は24年10月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    材質記号AB￥本体価格＋穴加工料金
    B寸選択B寸フリー指定
    B寸選択B寸フリー指定FH-HRCAAFH-HUCAA
    T6T9･10T12T16･19T6T9･10T12T16･19
    SU25.0～50.015～3215.0～32.02,5603,3104,0904,8403,6003,9304,6305,460
    38･5032.1～50.02,5603,3104,0904,8403,6003,9304,6305,460
    6550.1～65.02,7803,6704,6705,7303,6804,6505,5906,920
    10065.1～100.03,8704,9106,1007,5004,5605,5306,4707,800
    125100.1～150.04,4305,5706,8708,3605,2206,1807,4808,970
    50.1～100.015～3215.0～32.03,8304,6105,9307,1105,1905,6906,8508,190
    38･5032.1～50.03,8704,8406,2307,6005,2006,0706,8508,190
    6550.1～65.04,1905,2606,8508,0605,4606,4908,0509,520
    10065.1～100.05,2606,4408,1909,2806,2107,2408,80010,270
    125100.1～150.05,5106,8008,2709,9006,7107,9809,66011,680
    100.1～150.015～3215.0～32.03,8904,7006,3307,5805,2006,0507,4108,800
    38･5032.1～50.04,1105,3506,5207,7905,2006,0507,4108,800
    6550.1～65.04,5605,8907,3008,8006,0807,4009,19011,250
    10065.1～100.05,7407,1708,82010,5506,8308,1509,94012,000
    125100.1～150.06,5408,1209,96011,8308,0509,71012,00014,540
    150.1～200.015～3215.0～32.04,6905,8007,3308,7406,3307,3409,15010,900
    38･5032.1～50.05,0606,6108,31010,0106,6207,3409,15010,900
    6550.1～65.05,6207,2409,07010,9007,4609,08010,94013,210
    10065.1～100.07,9409,63011,60013,5309,21010,83012,69014,960
    125100.1～150.09,02010,62012,97015,19010,53012,43015,38018,500

    納期

     9 日目出荷
    [ NG ]ストーク適用不可
    数量区分標準対応個別対応
    小口大口大口
    数 量1〜1011〜3031〜
    出荷日通常＋4日お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。

    出荷日については、こちらをご覧ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は マニュアルカタログをご覧ください。
