【ふっ素樹脂コーティング】フラットバーブラケット B寸選択/フリー指定 HRMPA/HUMPA

通常単価(税別): -

税込単価: -

通常出荷日：12日目

■ふっ素樹脂コーティングの特長耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・...

詳細を確認

システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。
ふっ素樹脂コーティングの技術情報・各種試験データはこちら

詳細を確認

よく一緒に見られています

ミスミ

フラットバー/アルミ圧延材　取付板・ブラケット-Ｂ寸選択- HRMPA HUMPA

通常出荷日：3 日目～

よく一緒に見られています

ミスミ

６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMPA

通常出荷日：3 日目～

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

外形図・規格表

B寸選択

B寸フリー指定

(穴加工)
[ ! ]指示なき面取りはC0.2～C0.5
[ ! ]その他の寸法公差・精度詳細は>>こちら参照
[ ! ]緑色のバラメータは省略可能です。省略した場合、センターに対して均等配置になります。（>>こちら参照）
[ ! ]外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
[ ! ]端面はコーティングが薄くなる場合があります。
[ ! ]穴内径部には目視できる範囲、かつ、径の長さより浅い部分にコーティングがかかります。但し、処理方法によってはコーティング対象外となる場合があります。

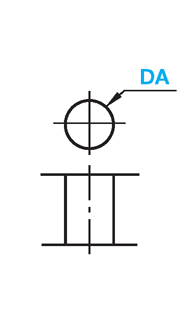

■穴種選択表

穴種

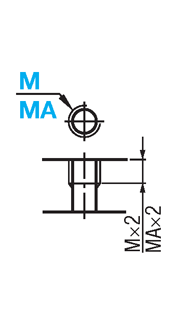

タップ穴

ボルト通し穴

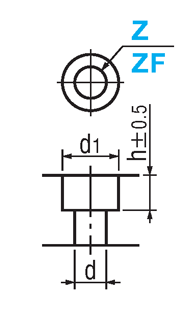

ザグリ表

ザグリ裏

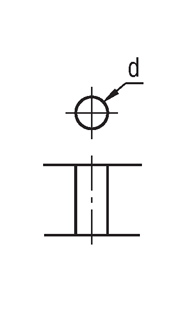

通し穴

Code

M・MA

N・NA

Z・ZF

形状図

加工
仕様

タップ有効長最大 M・MA×2
[ ! ]T≧M・MA×3のとき、
タップ下穴が貫通しない
場合があります。

寸法	ボルト呼び径
寸法	3	4	5	6	8	10	12	14	16
d・h	3.5	4.5	5.5	6.5	9	11	14	16	18
d₁	6.5	8	9.5	11	14	18	20	23	26

寸法		公差
3.0～6.0		±0.1
6.5～30.0		±0.2

指示無き・穴ピッチ寸法公差

寸法区分		公差 (㎜)
を超え	以下	公差 (㎜)
0.5	3	±0.1
3	6	±0.1
6	30	±0.2
30	120	±0.3
120	400	±0.5

[ ! ]JIS B 0405ｍ級(中級)に準拠。

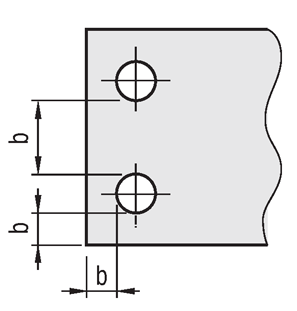

■加工限界
穴と穴、穴と端面の肉厚に加工限界があります。
（例：下図b部）
限界値はこちらを参照

[ ! ]下記の加工限界値を下回る場合は加工できません。

板厚	b（穴と断面との距離）
SUS304 （2B）	b（穴と断面との距離）
1.0	1
1.5	1
2.0	1.5
3.0	1.5
4.0	2
5.0	2.5

[ ! ]上記加工限界値で寸法指定した場合、穴が変形する可能性があります。

B寸指定

型式

[ M ]材質

コーティング仕様

Type

材質記号

[ S ]コーティング種類

膜厚

耐熱温度

[ H ]被膜硬度

B寸選択

FH-HRMPA

SUS304D

ふっ素樹脂コーティング
（変性塗料：PTFE+PAI)

+25
-15

μｍ

210℃

鉛筆硬度 2H

B寸フリー指定

FH-HUMPA

[ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください

規格表

型式

－

穴指定①
Code・呼び径

－

穴指定②
Code・呼び径

Type

－

材質記号

FH-HRMPA

－

A80

－

B50

－

X10

－

Y25

－

W20

－

L60

－

G30

－

MA6

FH-HUMPA

－

A100

－

B80

－

T10

－

X15

－

Y10

－

W60

－

L50

－

S10

－

G50

－

MA6

B寸指定

型式

0.1mm単位

穴指定①

穴指定②

Type

材質記号

Code

呼び径

Code

呼び径

0.5mm単位

B寸選択

FH-HRMPA

25.0～200.0

15 20 25 32 38
50 65 100 125

6
9
10
12
16
19

指定
0.1mm単位

N [ ! ]
M
Z [ ! ]

[ ! ]
加工寸法は
穴種選択表
参照

3
4
5
6
8
10
12
14
16

指定
0.1mm単位

NA [ ! ]
MA
ZF [ ! ]
ZB [ ! ]

[ ! ]
加工寸法は
穴種選択表
参照

3
4
5
6
8
10
12
14
16

3～30

B寸フリー指定

FH-HUMPA

25.0～200.0

15.0～150.0
(指定0.1mm単位)

6
9
10
12
16
19

[ NG ]B15の時、T10～19選択不可

[ NG ]B20の時、T19選択不可

追加工

・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations

コーナーカット変更

Code

Spec.

コーナーカットを変更します。
CC＝指定1mm単位
[ ! ]1≦CC≦50
指定方法
CCを型式末尾に追加
（例）～－CC10

￥/1Code


CC	1～10	800
	11～30	1,200
	31～50	1,500

■ 技術情報

表面処理名称	ふっ素樹脂コーティング (変性塗料：PTFE+PAI)
表面硬度	鉛筆硬度　2H
動摩擦係数_参考値	0.15～0.3
撥水角（撥水性）_参考値	107°
電気的特性_参考値	帯電防止　10¹⁰～10¹¹Ω

[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。

型番リスト

表示件数

型番

FH-HRMPA-SU-A[25-200/0.1]-B[15,20,25,32,38,50,65,100,125]-T[6,9,10,12,16,19]

FH-HUMPA-SU-A[25-200/0.1]-B[15-150/0.1]-T[6,9,10,12,16,19]

穴位置

種別

タイプ

外形寸法 A

(mm)

外形寸法 B

(mm)

板厚 T

(mm)

RoHS?

最小発注数量

-	B寸選択	HRMPA	25 ～ 200	15 ～ 125	6 ～ 19	10	1個
フリー寸法	B寸フリー指定	HUMPA	25 ～ 200	15 ～ 150	6 ～ 19	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	12日目
- ( - )	12日目

基本情報

■ふっ素樹脂コーティングの特長
耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。

■ご留意事項
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。

■製品特長
フラットバーに穴加工をした、4穴タイプの取付板・ブラケットです。穴位置は、任意に指定できます。

ご注意

システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。
ふっ素樹脂コーティングの技術情報・各種試験データはこちら

技術情報

納期・価格

価格表

・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

材質記号	A	B		￥本体価格＋穴加工料金
		B		B寸選択				B寸フリー指定
		B寸選択	B寸フリー指定	FH-HRMPA				FH-HUMPA
		B寸選択	B寸フリー指定	T6	T9･10	T12	T16･19	T6	T9･10	T12	T16･19
SU	25.0～50.0	15～32	15.0～32.0	2,790	3,520	4,320	5,070	3,830	4,150	4,860	5,670
		38･50	32.1～50.0	2,790	3,520	4,320	5,070	3,830	4,150	4,860	5,670
		65	50.1～65.0	3,000	3,900	4,880	5,960	3,900	4,860	5,800	7,140
		100	65.1～100.0	4,090	5,130	6,320	7,730	4,780	5,740	6,680	8,020
		125	100.1～150.0	4,650	5,790	7,080	8,580	5,440	6,400	7,700	9,180
	50.1～100.0	15～32	15.0～32.0	4,050	4,820	6,140	7,320	5,400	5,900	7,060	8,410
		38･50	32.1～50.0	4,080	5,050	6,460	7,810	5,420	6,290	7,060	8,410
		65	50.1～65.0	4,410	5,470	7,060	8,280	5,670	6,710	8,270	9,740
		100	65.1～100.0	5,480	6,650	8,410	9,490	6,420	7,460	9,020	10,490
		125	100.1～150.0	5,720	7,020	8,480	10,110	6,930	8,200	9,890	11,890
	100.1～150.0	15～32	15.0～32.0	4,100	4,920	6,550	7,790	5,420	6,270	7,630	9,020
		38･50	32.1～50.0	4,320	5,570	6,740	8,000	5,420	6,270	7,630	9,020
		65	50.1～65.0	4,770	6,100	7,520	9,020	6,290	7,630	9,410	11,480
		100	65.1～100.0	5,950	7,380	9,040	10,760	7,040	8,380	10,160	12,230
		125	100.1～150.0	6,760	8,350	10,190	12,050	8,270	9,940	12,220	14,760
	150.1～200.0	15～32	15.0～32.0	4,900	6,010	7,540	8,950	6,560	7,550	9,360	11,130
		38･50	32.1～50.0	5,270	6,830	8,520	10,230	6,830	7,550	9,360	11,130
		65	50.1～65.0	5,850	7,460	9,290	11,130	7,680	9,290	11,150	13,430
		100	65.1～100.0	8,150	9,850	11,810	13,750	9,430	11,040	12,900	15,180
		125	100.1～150.0	9,230	10,840	13,200	15,400	10,760	12,640	15,590	18,720

納期

日目出荷

[ NG ]ストーク適用不可

数量区分	標準対応		個別対応
数量区分	小口	大口	大口
数量	1〜10	11〜30	31〜
出荷日	通常	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
