【ふっ素樹脂コーティング】フラットバー ブラケット B寸選択/フリー指定 HRMDA/HUMDA
- 通常単価(税別)
- -
- 税込単価
- -
■ふっ素樹脂コーティングの特長 耐薬品性・すべり性・難付着性・帯電防止に優...
詳細情報を確認するご注意
- システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
- 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。 - ふっ素樹脂コーティングの技術情報・各種試験データはこちら
未確定：候補が2型番あります。
外形図・規格表
B寸選択
B寸フリー指定
(穴加工)[ ! ]穴ピッチ寸法公差はJISB0405m級に準じる。
[ ! ]指示なき面取りはC0.2～C0.5
[ ! ]その他の寸法公差・精度詳細は>>こちら参照
[ ! ]緑色のバラメータは省略可能です。省略した場合、センターに対して均等配置になります。（>>こちら参照）
[ ! ]外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
[ ! ]端面はコーティングが薄くなる場合があります。
[ ! ]穴内径部には目視できる範囲、かつ、径の長さより浅い部分にコーティングがかかります。但し、処理方法によってはコーティング対象外となる場合があります。
[ ! ]その他の寸法公差・精度詳細は>>こちら参照
[ ! ]緑色のバラメータは省略可能です。省略した場合、センターに対して均等配置になります。（>>こちら参照）
[ ! ]外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
[ ! ]端面はコーティングが薄くなる場合があります。
[ ! ]穴内径部には目視できる範囲、かつ、径の長さより浅い部分にコーティングがかかります。但し、処理方法によってはコーティング対象外となる場合があります。
■穴種選択表
■加工限界

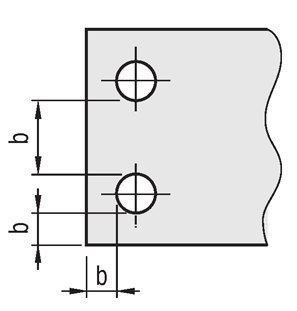

穴と穴、穴と端面の肉厚に加工限界があります。
（例：下図b部）
限界値はこちらを参照

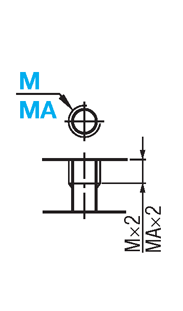

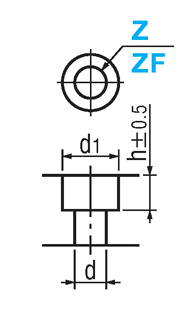

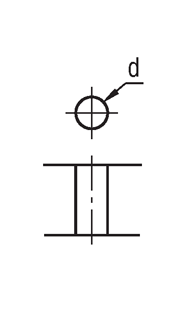

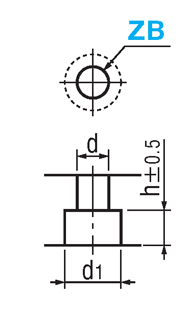

| 穴種 | タップ穴 | ボルト通し穴 | ザグリ表 | ザグリ裏 | |||||||||||||||||||||||||||||||||||||||
| Code | M・MA | N・NA | Z・ZF | ZB | |||||||||||||||||||||||||||||||||||||||
| 形状図 |  |  |  |  | |||||||||||||||||||||||||||||||||||||||
| 加工 仕様 | タップ有効長最大 M・MA×2 [ ! ]T≧M・MA×3のとき、 タップ下穴が貫通しない 場合があります。 |
| |||||||||||||||||||||||||||||||||||||||||
■加工限界
穴と穴、穴と端面の肉厚に加工限界があります。
（例：下図b部）
限界値はこちらを参照
| B寸指定 | 型式 | [ M ]材質 | コーティング仕様 | |||||||
| Type | 材質記号 | [ S ]コーティング種類 | 膜厚 | 耐熱温度 | [ H ]被膜硬度 | |||||
| B寸選択 | FH-HRMDA | SU | SUS304D | ふっ素樹脂コーティング （変性塗料：PTFE+PAI) |
| 210℃ | 鉛筆硬度 2H | |||
| B寸フリー指定 | FH-HUMDA | |||||||||
規格表
| 型式 | － | A | － | B | － | T | － | X | － | V | － | Y | － | W | － | 穴指定① Code・呼び径 | － | L | － | F | － | S | － | G | － | 穴指定② Code・呼び径 | ||
| Type | － | 材質記号 | ||||||||||||||||||||||||||
| FH-HRMDA | － | SU | － | A80 | － | B50 | － | T6 | － | X10 | － | V20 | － | Y25 | － | W20 | － | M6 | － | L60 | － | F10 | － | G30 | － | MA6 | ||
| FH-HUMDA | － | SU | － | A100 | － | B80 | － | T10 | － | X10 | － | V20 | － | Y10 | － | W60 | － | Z6 | － | L50 | － | F10 | － | S10 | － | G30 | － | MA6 |
| B寸指定 | 型式 | 0.1mm単位 | B | T | X | V | Y | W | 穴指定① | L | F | S | G | 穴指定② | |||
| Type | 材質記号 | A | Code | 呼び径 | Code | 呼び径 | |||||||||||
| B寸選択 | FH-HRMDA | SU | 25.0～200.0 | 15 20 25 32 38 50 65 100 125 | 6 9 10 12 16 19 | 指定 0.1mm単位 | N [ ! ] M Z [ ! ] [ ! ] 加工寸法は 穴種選択表 参照 | 3 4 5 6 8 10 12 14 16 | 指定 0.1mm単位 | NA [ ! ] MA ZF [ ! ] ZB [ ! ] [ ! ] 加工寸法は 穴種選択表 参照 | 3 4 5 6 8 10 12 14 16 | ||||||
| B寸フリー指定 | FH-HUMDA | SU | 25.0～200.0 | 15.0～150.0 (指定0.1mm単位) | 6 9 10 12 16 19 | ||||||||||||
| [ NG ]B15の時、T10～19選択不可 | |||||||||||||||||
| [ NG ]B20の時、T19選択不可 | |||||||||||||||||
追加工
・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| Alterations | コーナーカット変更 | |||||||||||||||||||
 | ||||||||||||||||||||
| Code | CC | |||||||||||||||||||
| Spec. | コーナーカットを変更します。 CC＝指定1mm単位 [ ! ]1≦CC≦50 指定方法 CCを型式末尾に追加 （例）～－CC10 | |||||||||||||||||||
| ￥/1Code |
| |||||||||||||||||||
■ 技術情報
[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。
| 表面処理名称 | ふっ素樹脂コーティング (変性塗料：PTFE+PAI) |
| 表面硬度 | 鉛筆硬度 2H |
| 動摩擦係数_参考値 | 0.15～0.3 |
| 撥水角（撥水性）_参考値 | 107° |
| 電気的特性_参考値 | 帯電防止 1010～1011Ω |
[ ! ]PAIはポリアミドイミドの略称です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 12日目 |
- ( - ) | 12日目 |
詳細情報
基本情報
■ふっ素樹脂コーティングの特長
耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
■ご留意事項
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。
■製品特長
フラットバーに穴加工をした、8穴タイプの取付板・ブラケットです。穴位置は、任意に指定できます。
耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
■ご留意事項
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。
■製品特長
フラットバーに穴加工をした、8穴タイプの取付板・ブラケットです。穴位置は、任意に指定できます。
ご注意
- システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
- 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。 - ふっ素樹脂コーティングの技術情報・各種試験データはこちら
納期・価格
価格表
・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 材質記号 | A | B | ¥本体価格＋穴加工料金 | ||||||||
| B寸選択 | B寸フリー指定 | ||||||||||
| B寸選択 | B寸フリー指定 | FH-HRMDA | FH-HUMDA | ||||||||
| T6 | T9･10 | T12 | T16･19 | T6 | T9･10 | T12 | T16･19 | ||||
| SU | 25.0～50.0 | 15～32 | 15.0～32.0 | 3,390 | 4,130 | 4,910 | 5,660 | 4,420 | 4,750 | 5,460 | 6,270 |
| 38･50 | 32.1～50.0 | 3,390 | 4,130 | 4,910 | 5,660 | 4,420 | 4,750 | 5,460 | 6,270 | ||
| 65 | 50.1～65.0 | 3,600 | 4,490 | 5,480 | 6,550 | 4,500 | 5,460 | 6,400 | 7,750 | ||
| 100 | 65.1～100.0 | 4,700 | 5,730 | 6,910 | 8,320 | 5,380 | 6,340 | 7,280 | 8,630 | ||
| 125 | 100.1～150.0 | 5,250 | 6,390 | 7,690 | 9,180 | 6,040 | 7,000 | 8,300 | 9,780 | ||
| 50.1～100.0 | 15～32 | 15.0～32.0 | 4,650 | 5,420 | 6,740 | 7,930 | 6,010 | 6,500 | 7,660 | 9,020 | |
| 38･50 | 32.1～50.0 | 4,680 | 5,650 | 7,050 | 8,410 | 6,020 | 6,890 | 7,660 | 9,020 | ||
| 65 | 50.1～65.0 | 5,000 | 6,080 | 7,660 | 8,880 | 6,270 | 7,320 | 8,860 | 10,340 | ||
| 100 | 65.1～100.0 | 6,080 | 7,250 | 9,020 | 10,100 | 7,020 | 8,070 | 9,610 | 11,090 | ||
| 125 | 100.1～150.0 | 6,320 | 7,620 | 9,080 | 10,710 | 7,520 | 8,800 | 10,480 | 12,490 | ||
| 100.1～150.0 | 15～32 | 15.0～32.0 | 4,700 | 5,520 | 7,160 | 8,390 | 6,020 | 6,870 | 8,240 | 9,610 | |
| 38･50 | 32.1～50.0 | 4,930 | 6,160 | 7,350 | 8,600 | 6,020 | 6,870 | 8,240 | 9,610 | ||
| 65 | 50.1～65.0 | 5,370 | 6,700 | 8,120 | 9,610 | 6,900 | 8,230 | 10,020 | 12,070 | ||
| 100 | 65.1～100.0 | 6,560 | 7,980 | 9,630 | 11,370 | 7,650 | 8,980 | 10,770 | 12,820 | ||
| 125 | 100.1～150.0 | 7,350 | 8,940 | 10,780 | 12,640 | 8,870 | 10,530 | 12,830 | 15,370 | ||
| 150.1～200.0 | 15～32 | 15.0～32.0 | 5,510 | 6,620 | 8,150 | 9,560 | 7,160 | 8,150 | 9,960 | 11,720 | |
| 38･50 | 32.1～50.0 | 5,880 | 7,430 | 9,120 | 10,830 | 7,440 | 8,150 | 9,960 | 11,720 | ||
| 65 | 50.1～65.0 | 6,440 | 8,070 | 9,900 | 11,720 | 8,290 | 9,890 | 11,750 | 14,030 | ||
| 100 | 65.1～100.0 | 8,750 | 10,440 | 12,410 | 14,350 | 10,040 | 11,640 | 13,500 | 15,780 | ||
| 125 | 100.1～150.0 | 9,830 | 11,440 | 13,790 | 16,000 | 11,360 | 13,240 | 16,200 | 19,320 | ||
納期
| 9 | 日目出荷 |
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | 大口 | |
| 数 量 | 1〜10 | 11〜30 | 31〜 |
| 出荷日 | 通常 | ＋4日 | お見積り |
出荷日については、こちらをご覧ください。
