【ふっ素樹脂コーティング】フラットバーブラケット B寸選択/フリー指定 HRMDB/HUMDB

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

フラットバー/アルミ圧延材　取付板・ブラケット-Ｂ寸選択- HRMDB HUMDB

3.7

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【ふっ素樹脂コーティング】フラットバーブラケット B寸選択/フリー指定 HRMPA/HUMPA

通常出荷日：12 日目

■ふっ素樹脂コーティングの特長耐薬品性・すべり性・難付着性・帯電防止に優れてお...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
すべり性
詳細材質
SUS304D
種類
フラットバー/アルミ圧延材
部品取付穴
なし
長穴
なし
側面穴
なし
穴数
8
材質
SUS304D
表面処理
ふっ素樹脂コーティング
材質証明書
対象
材質証明書：材質
SUS304D
材質証明書：表面処理
ふっ素樹脂コーティング

ご注意

システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。
ふっ素樹脂コーティングの技術情報・各種試験データはこちら

未確定：候補が2型番あります。

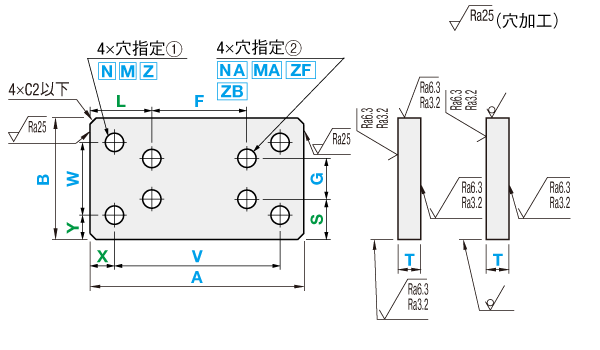

外形図・規格表
型番リスト
詳細情報

外形図・規格表

B寸選択

B寸フリー指定

[ ! ]穴ピッチ寸法公差はJISB0405m級に準じる。

[ ! ]指示なき面取りはC0.2～C0.5
[ ! ]その他の寸法公差・精度詳細は>>こちら参照
[ ! ]緑色のバラメータは省略可能です。省略した場合、センターに対して均等配置になります。（>>こちら参照）
[ ! ]外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
[ ! ]端面はコーティングが薄くなる場合があります。
[ ! ]穴内径部には目視できる範囲、かつ、径の長さより浅い部分にコーティングがかかります。但し、処理方法によってはコーティング対象外となる場合があります。

■穴種選択表

穴種

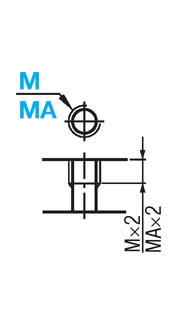

タップ穴

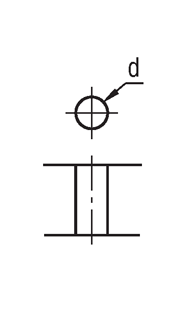

ボルト通し穴

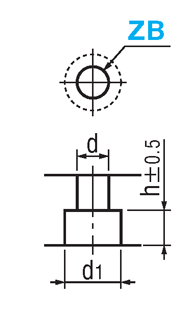

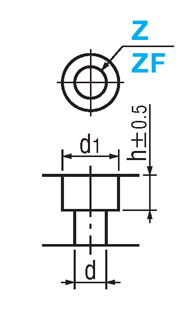

ザグリ表

ザグリ裏

Code

M・MA

N・NA

Z・ZF

形状図

加工
仕様

タップ有効長最大 M・MA×2
[ ! ]T≧M・MA×3のとき、
タップ下穴が貫通しない
場合があります。

寸法	ボルト呼び径
寸法	3	4	5	6	8	10	12	14	16
d・h	3.5	4.5	5.5	6.5	9	11	14	16	18
d₁	6.5	8	9.5	11	14	18	20	23	26

■加工限界

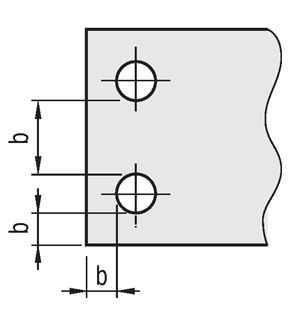

穴と穴、穴と端面の肉厚に加工限界があります。
（例：下図b部）
限界値はこちらを参照

B寸指定

型式

[ M ]材質

コーティング仕様

Type

材質記号

[ S ]コーティング種類

膜厚

耐熱温度

[ H ]被膜硬度

B寸選択

FH-HRMDB

SUS304D

ふっ素樹脂コーティング
（変性塗料：PTFE+PAI)

+25
-15

μｍ

210℃

鉛筆硬度 2H

B寸フリー指定

FH-HUMDB

[ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください

規格表

型式

－

穴指定①
Code・呼び径

－

穴指定②
Code・呼び径

Type

－

材質記号

FH-HRMDB

－

A80

－

B50

－

X10

－

V30

－

Y10

－

W30

－

L20

－

F40

－

G10

－

MA6

FH-HUMDB

－

A100

－

B80

－

T10

－

X15

－

V70

－

Y10

－

W60

－

L20

－

F40

－

S40

－

G30

－

MA6

B寸指定

型式

0.1mm単位

穴指定①

穴指定②

Type

材質記号

Code

呼び径

Code

呼び径

B寸選択

FH-HRMDB

25.0～200.0

15 20 25 32 38
50 65 100 125

6
9
10
12
16
19

指定
0.1mm単位

N [ ! ]
M
Z [ ! ]

[ ! ]
加工寸法は
穴種選択表
参照

3
4
5
6
8
10
12
14
16

指定
0.1mm単位

NA [ ! ]
MA
ZF [ ! ]
ZB [ ! ]

[ ! ]
加工寸法は
穴種選択表
参照

3
4
5
6
8
10
12
14
16

B寸フリー指定

FH-HUMDB

25.0～200.0

15.0～150.0
(指定0.1mm単位)

6
9
10
12
16
19

[ NG ]B15の時、T10～19選択不可

[ NG ]B20の時、T19選択不可

追加工

・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations

コーナーカット変更

Code

Spec.

コーナーカットを変更します。
CC＝指定1mm単位
[ ! ]1≦CC≦50
指定方法
CCを型式末尾に追加
（例）～－CC10

￥/1Code


CC	1～10	800
	11～30	1,200
	31～50	1,500

■ 技術情報

表面処理名称	ふっ素樹脂コーティング (変性塗料：PTFE+PAI)
表面硬度	鉛筆硬度　2H
動摩擦係数_参考値	0.15～0.3
撥水角（撥水性）_参考値	107°
電気的特性_参考値	帯電防止　10¹⁰～10¹¹Ω

[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。

型番リスト

表示件数

型番

FH-HRMDB-SU-A[25-200/0.1]-B[15,20,25,32,38,50,65,100,125]-T[6,9,10,12,16,19]

FH-HUMDB-SU-A[25-200/0.1]-B[15-150/0.1]-T[6,9,10,12,16,19]

穴位置

種別

タイプ

外形寸法 A

(mm)

外形寸法 B

(mm)

板厚 T

(mm)

RoHS?

最小発注数量

-	B寸選択	HRMDB	25 ～ 200	15 ～ 125	6 ～ 19	10	1個
フリー寸法	B寸フリー指定	HUMDB	25 ～ 200	15 ～ 150	6 ～ 19	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	12日目
- ( - )	12日目

基本情報

■ふっ素樹脂コーティングの特長
耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。

■ご留意事項
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。

■製品特長
フラットバーに穴加工をした、8穴タイプの取付板・ブラケットです。穴位置は、任意に指定できます。

ご注意

システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。
ふっ素樹脂コーティングの技術情報・各種試験データはこちら

技術情報

納期・価格

価格表

・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

材質記号	A	B		￥本体価格＋穴加工料金
		B		B寸選択				B寸フリー指定
		B寸選択	B寸フリー指定	FH-HRMDB				FH-HUMDB
		B寸選択	B寸フリー指定	T6	T9･10	T12	T16･19	T6	T9･10	T12	T16･19
SU	25.0～50.0	15～32	15.0～32.0	3,390	4,130	4,910	5,660	4,420	4,750	5,460	6,270
		38･50	32.1～50.0	3,390	4,130	4,910	5,660	4,420	4,750	5,460	6,270
		65	50.1～65.0	3,600	4,490	5,480	6,550	4,500	5,460	6,400	7,750
		100	65.1～100.0	4,700	5,730	6,910	8,320	5,380	6,340	7,280	8,630
		125	100.1～150.0	5,250	6,390	7,690	9,180	6,040	7,000	8,300	9,780
	50.1～100.0	15～32	15.0～32.0	4,650	5,420	6,740	7,930	6,010	6,500	7,660	9,020
		38･50	32.1～50.0	4,680	5,650	7,050	8,410	6,020	6,890	7,660	9,020
		65	50.1～65.0	5,000	6,080	7,660	8,880	6,270	7,320	8,860	10,340
		100	65.1～100.0	6,080	7,250	9,020	10,100	7,020	8,070	9,610	11,090
		125	100.1～150.0	6,320	7,620	9,080	10,710	7,520	8,800	10,480	12,490
	100.1～150.0	15～32	15.0～32.0	4,700	5,520	7,160	8,390	6,020	6,870	8,240	9,610
		38･50	32.1～50.0	4,930	6,160	7,350	8,600	6,020	6,870	8,240	9,610
		65	50.1～65.0	5,370	6,700	8,120	9,610	6,900	8,230	10,020	12,070
		100	65.1～100.0	6,560	7,980	9,630	11,370	7,650	8,980	10,770	12,820
		125	100.1～150.0	7,350	8,940	10,780	12,640	8,870	10,530	12,830	15,370
	150.1～200.0	15～32	15.0～32.0	5,510	6,620	8,150	9,560	7,160	8,150	9,960	11,720
		38･50	32.1～50.0	5,880	7,430	9,120	10,830	7,440	8,150	9,960	11,720
		65	50.1～65.0	6,440	8,070	9,900	11,720	8,290	9,890	11,750	14,030
		100	65.1～100.0	8,750	10,440	12,410	14,350	10,040	11,640	13,500	15,780
		125	100.1～150.0	9,830	11,440	13,790	16,000	11,360	13,240	16,200	19,320

納期

日目出荷

[ NG ]ストーク適用不可

数量区分	標準対応		個別対応
数量区分	小口	大口	大口
数量	1〜10	11〜30	31〜
出荷日	通常	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
