【ふっ素樹脂コーティング】フラットバーブラケット B寸選択/フリー指定 HRMCB/HUMCB

通常単価(税別): -

税込単価: -

通常出荷日：12日目

■ふっ素樹脂コーティングの特長耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・半導体...

詳細を確認

システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。
ふっ素樹脂コーティングの技術情報・各種試験データはこちら

詳細を確認

よく一緒に見られています

ミスミ

【ふっ素樹脂コーティング】フラットバーブラケット B寸選択/フリー指定 HRMCC/HUMCC

通常出荷日：12 日目

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

外形図・規格表

B寸選択

B寸フリー指定

[ ! ]穴ピッチ寸法公差はJISB0405m級に準じる。

[ ! ]指示なき面取りはC0.2～C0.5
[ ! ]その他の寸法公差・精度詳細は>>こちら参照
[ ! ]緑色のバラメータは省略可能です。省略した場合、センターに対して均等配置になります。（>>こちら参照）
[ ! ]外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
[ ! ]端面はコーティングが薄くなる場合があります。
[ ! ]穴内径部には目視できる範囲、かつ、径の長さより浅い部分にコーティングがかかります。但し、処理方法によってはコーティング対象外となる場合があります。

■穴種選択表

穴種

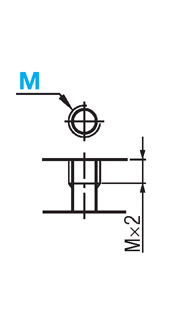

タップ穴

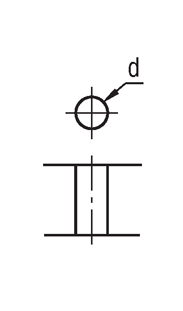

ボルト通し穴

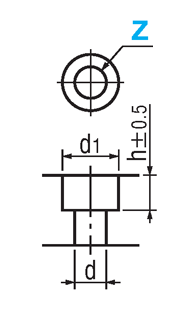

ザグリ表

Code

形状図

加工
仕様

タップ有効長最大 M×2
[ ! ]T≧M×3のとき、
タップ下穴が貫通しない
場合があります。

寸法	ボルト呼び径
寸法	3	4	5	6	8	10	12	14	16
d・h	3.5	4.5	5.5	6.5	9	11	14	16	18
d₁	6.5	8	9.5	11	14	18	20	23	26

■加工限界
穴と穴、穴と端面の肉厚に加工限界があります。
（例：下図b部）
限界値はこちらを参照

B寸指定

型式

[ M ]材質

コーティング仕様

Type

材質記号

[ S ]コーティング種類

膜厚

耐熱温度

[ H ]被膜硬度

B寸選択

FH-HRMCB

SUS304D

ふっ素樹脂コーティング
（変性塗料：PTFE+PAI)

+25
-15

μｍ

210℃

鉛筆硬度 2H

B寸フリー指定

FH-HUMCB

[ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください

規格表

型式

－

穴指定①
Code・呼び径

－

Type

－

材質記号

FH-HRMCB

－

A80

－

B50

－

X10

－

V60

－

Y10

－

W30

－

L40

－

D10

FH-HUMCB

－

A100

－

B80

－

T10

－

X15

－

V70

－

Y10

－

W60

－

L50

－

H40

－

D30

B寸指定

型式

0.1mm単位

穴指定①

Type

材質記号

Code

呼び径

B寸選択

FH-HRMCB

25.0～200.0

15 20 25 32 38
50 65 100 125

6
9
10
12
16
19

指定
0.1mm単位

N [ ! ]
M
Z [ ! ]

[ ! ]
加工寸法は
穴種選択表
参照

3
4
5
6
8
10
12
14
16

指定
0.1mm単位

[ ! ]K≦N×5

3～30
(0.5mm単位)
31～100
(1mm単位)

B寸フリー指定

FH-HUMCB

25.0～200.0

15.0～150.0
(指定0.1mm単位)

6
9
10
12
16
19

[ NG ]B15の時、T10～19選択不可

[ NG ]B20の時、T19選択不可

追加工

・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations

コーナーカット変更

Code

Spec.

コーナーカットを変更します。
CC＝指定1mm単位
[ ! ]1≦CC≦50
指定方法
CCを型式末尾に追加
（例）～－CC10

￥/1Code


CC	1～10	800
	11～30	1,200
	31～50	1,500

■ 技術情報

表面処理名称	ふっ素樹脂コーティング (変性塗料：PTFE+PAI)
表面硬度	鉛筆硬度　2H
動摩擦係数_参考値	0.15～0.3
撥水角（撥水性）_参考値	107°
電気的特性_参考値	帯電防止　10¹⁰～10¹¹Ω

[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。

型番リスト

表示件数

型番

FH-HRMCB-SU-A[25-200/0.1]-B[15,20,25,32,38,50,65,100,125]-T[6,9,10,12,16,19]

FH-HUMCB-SU-A[25-200/0.1]-B[15-150/0.1]-T[6,9,10,12,16,19]

穴位置

種別

タイプ

外形寸法 A

(mm)

外形寸法 B

(mm)

板厚 T

(mm)

RoHS?

最小発注数量

-	B寸選択	HRMCB	25 ～ 200	15 ～ 125	6 ～ 19	10	1個
フリー寸法	B寸フリー指定	HUMCB	25 ～ 200	15 ～ 150	6 ～ 19	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	12日目
- ( - )	12日目

基本情報

■ふっ素樹脂コーティングの特長
耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。

■ご留意事項
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。

■製品特長
フラットバーに穴加工をした、5穴タイプの取付板・ブラケットです。穴位置は、任意に指定できます。

ご注意

システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。
当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
塗料吹付後に焼成を行う為、母材の歪みが発生する場合があります。
ふっ素樹脂コーティングの技術情報・各種試験データはこちら

技術情報

納期・価格

価格表

・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

材質記号	A	B		￥本体価格＋穴加工料金
		B		B寸選択				B寸フリー指定
		B寸選択	B寸フリー指定	FH-HRMCB				FH-HUMCB
		B寸選択	B寸フリー指定	T6	T9･10	T12	T16･19	T6	T9･10	T12	T16･19
SU	25.0～50.0	15～32	15.0～32.0	3,660	4,390	5,170	5,920	4,680	5,020	5,730	6,540
		38･50	32.1～50.0	3,660	4,390	5,170	5,920	4,680	5,020	5,730	6,540
		65	50.1～65.0	3,870	4,760	5,750	6,810	4,770	5,730	6,670	8,010
		100	65.1～100.0	4,960	5,990	7,180	8,580	5,650	6,610	7,550	8,890
		125	100.1～150.0	5,520	6,660	7,950	9,450	6,310	7,270	8,570	10,050
	50.1～100.0	15～32	15.0～32.0	4,920	5,690	7,010	8,190	6,270	6,770	7,930	9,280
		38･50	32.1～50.0	4,950	5,920	7,310	8,680	6,280	7,160	7,930	9,280
		65	50.1～65.0	5,270	6,340	7,930	9,150	6,540	7,580	9,140	10,610
		100	65.1～100.0	6,350	7,520	9,280	10,360	7,290	8,330	9,890	11,360
		125	100.1～150.0	6,590	7,890	9,350	10,980	7,790	9,070	10,750	12,760
	100.1～150.0	15～32	15.0～32.0	4,970	5,790	7,420	8,660	6,280	7,140	8,500	9,890
		38･50	32.1～50.0	5,190	6,440	7,610	8,870	6,280	7,140	8,500	9,890
		65	50.1～65.0	5,640	6,970	8,380	9,890	7,160	8,500	10,280	12,350
		100	65.1～100.0	6,820	8,250	9,910	11,630	7,910	9,250	11,030	13,100
		125	100.1～150.0	7,620	9,200	11,060	12,920	9,130	10,810	13,090	15,630
	150.1～200.0	15～32	15.0～32.0	5,770	6,880	8,410	9,820	7,430	8,420	10,230	11,990
		38･50	32.1～50.0	6,140	7,700	9,390	11,100	7,700	8,420	10,230	11,990
		65	50.1～65.0	6,720	8,330	10,160	11,990	8,550	10,160	12,020	14,290
		100	65.1～100.0	9,020	10,720	12,680	14,620	10,300	11,910	13,770	16,040
		125	100.1～150.0	10,100	11,710	14,050	16,270	11,630	13,510	16,460	19,580

納期

日目出荷

[ NG ]ストーク適用不可

数量区分	標準対応		個別対応
数量区分	小口	大口	大口
数量	1〜10	11〜30	31〜
出荷日	通常	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
