【ふっ素樹脂コーティング】ノーズ付スクリュー 六角穴付止めねじタイプ
- 通常単価(税別)
- -
- 税込単価
- -
■ふっ素樹脂コーティングの特長耐薬品性・すべり性・難付着性・帯電防止に優れてお...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 材質
- SUS304相当
- 詳細材質
- SUS304相当
- 表面処理
- ふっ素コーティング
- ねじ山種類
- メートル並目
- ねじ種類
- 全ねじ
- 販売単位
- バラ(1個から購入可能)
- 取付穴形状
- 六角穴
- 基本形状
- 止めねじ
- 追加形状
- 標準
- 材質証明書
- 対象
- 材質証明書：材質
- SUS304相当
- 材質証明書：表面処理
- ふっ素樹脂コーティング
- 標準名称（材質）
- ステンレス
未確定：候補が4型番あります。
外形図・規格表
・L寸指定
[ ! ]JIS棒先止ねじとはノーズ部の寸法が異なります。
[ ! ]軸のラフな回り止めや抜け止めなどノーズ部に連続荷重のかからない部位にご使用ください。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、角度寸法公差は除く。
[ ! ]外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
[ ! ]JIS棒先止ねじとはノーズ部の寸法が異なります。
[ ! ]軸のラフな回り止めや抜け止めなどノーズ部に連続荷重のかからない部位にご使用ください。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、角度寸法公差は除く。
[ ! ]外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
| Type | [ M ]材質 | コーティング仕様 | ||||||
| L寸指定 | [ S ]コーティング種類 | 膜厚 | 耐熱温度 | [ H ]被膜硬度 | ||||
| FH-FMSSGS | SUS304相当 | ふっ素樹脂コーティング （変性塗料：PTFE+PAI) |
| 210℃ | 鉛筆硬度 2H | |||
規格表
| 型式 | − | L | − | F |
| FH-FMSSGS6 | − | 50 | − | 20 |
■L寸指定
| 型式 | L 指定1mm単位 | F 指定1mm単位 | B1 | d | C | R | ||
| Type | M(並目) | 基準寸法 | 許容差 | |||||
| FH-FMSSGS | 5 | 12〜25 | 2〜30 [ ! ]10≦L−F | 2.5 | 4 | -0.1 -0.2 | 0.3 | 0.5 |
| 26〜50 | 2.5 | 4 | -0.1 -0.2 | 0.3 | 0.5 | |||
| 6 | 12〜40 | 3 | 4 | -0.1 -0.2 | 0.3 | 0.5 | ||
| 41〜80 | 3 | 4 | -0.1 -0.2 | 0.3 | 0.5 | |||
| 8 | 12〜50 | 4 | 6 | -0.1 -0.3 | 0.5 | 0.5 | ||
| 51〜100 | 4 | 6 | -0.1 -0.3 | 0.5 | 0.5 | |||
| 10 | 12〜50 | 5 | 8 | -0.1 -0.3 | 0.5 | 1 | ||
| 51〜100 | 5 | 8 | -0.1 -0.3 | 0.5 | 1 | |||
追加工
| 型式 | − | L | − | F | − | (RC) |
| FH-FMSSGS6 | − | 50 | − | 20 | − | RC |
●先端R加工
[ NG ]ストーク適用不可
| 9 | 日目出荷 |
| Alterations | 先端R加工 | |||||||||||||||||
 | ||||||||||||||||||
| Code | RC | |||||||||||||||||
| Spec. | ノーズ部先端に R形状の加工をします。 指定方法 RC
| |||||||||||||||||
| ￥/1Code | 300 |
■ 技術情報
[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。
■おねじ部のコーティングに関する注意点
-コーティングによってねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。
-ふっ素樹脂コーティングは、ねじの取付・取外しなどにより剥離する場合があります。表面硬度が必要な場合はふっ素含有メッキをご利用ください。
| 表面処理名称 | ふっ素樹脂コーティング (変性塗料：PTFE+PAI) |
| 表面硬度 | 鉛筆硬度 2H |
| 動摩擦係数_参考値 | 0.15～0.3 |
| 撥水角（撥水性）_参考値 | 107° |
| 電気的特性_参考値 | 帯電防止 1010～1011Ω |
[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。
■おねじ部のコーティングに関する注意点
-コーティングによってねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。
-ふっ素樹脂コーティングは、ねじの取付・取外しなどにより剥離する場合があります。表面硬度が必要な場合はふっ素含有メッキをご利用ください。

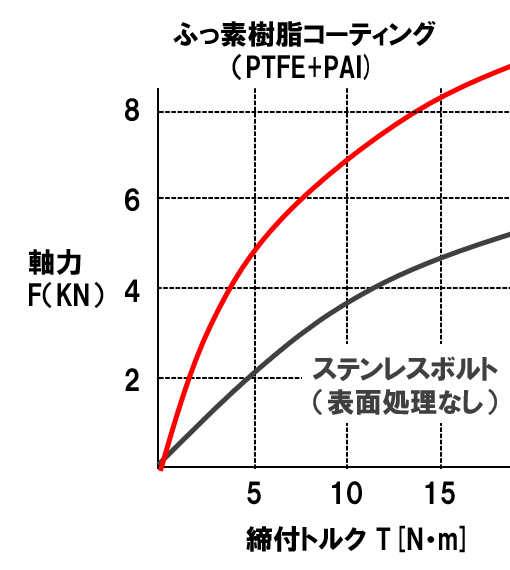

■締結力比較（母材：SUS304)
試験結果（締付トルク：8[N・ｍ]のとき）
試験方法
| 試料 | 試料型番 | 軸力 （KN） | ねじ面摩擦 係数 |
| ステンレスボルト （表面処理なし） | SCB6-25 | 3.6 | 0.473 |
| ふっ素樹脂コーティング （PTFE+PAI） | FH-SCB6-25 | 6.7 | 0.091 |
試験方法
| 試験機 | 試験方法 | |
| ねじ締め付け試験機 （NST-500NM/日本計測システム株式会社） | JIS B1084 | |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
詳細情報
基本情報
■ふっ素樹脂コーティングの特長
耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
かじり防止・焼き付き防止に効果を発揮します。
■ご留意事項
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
かじり防止・焼き付き防止に効果を発揮します。
■ご留意事項
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
■製品特長
使用用途に合わせてL寸指定可能。
納期・価格
価格表
■L寸指定
・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]表示数量超えはWOSにてご確認ください。
・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 指定1mm単位 | ￥基準単価 | ￥スライド単価 | |
| Type | M(並目) | 1～19コ | 20～24コ | |
| FH-FMSSGS | 5 | 12〜25 | 1,320 | 1,162 |
| 26〜50 | 1,730 | 1,536 | ||
| 6 | 12〜40 | 1,340 | 1,182 | |
| 41〜80 | 1,740 | 1,547 | ||
| 8 | 12〜50 | 1,370 | 1,212 | |
| 51〜100 | 1,800 | 1,607 | ||
| 10 | 12〜50 | 1,940 | 1,652 | |
| 51〜100 | 2,460 | 2,117 | ||
概要・仕様
仕様・概要
[ ! ]JIS棒先止ねじとはノーズ部の寸法が異なります。
[ ! ]軸のラフな回り止めや抜け止めなどノーズ部に連続荷重のかからない部位にご使用ください。
[ ! ]軸のラフな回り止めや抜け止めなどノーズ部に連続荷重のかからない部位にご使用ください。
使用例
