【ふっ素樹脂コーティング】全長指定六角穴付ボルト

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

ご注意

当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
ふっ素樹脂コーティングは、ねじの取付・取外しなどにより剥離する場合があります。表面硬度が必要な場合はふっ素含有メッキをご利用ください。
ふっ素樹脂コーティングの技術情報・各種試験データはこちら

未確定：候補が5型番あります。

外形図・規格表
型番リスト
詳細情報

外形図・規格表

[ ! ]外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。

Type

[ M ]材質

強度区分

コーティング仕様

[ S ]コーティング種類

膜厚

耐熱温度

[ H ]被膜硬度

FH-FBAS

SUS304相当

A2-70

ふっ素樹脂コーティング
（変性塗料：PTFE+PAI)

+25
-15

μｍ

210℃

鉛筆硬度 2H

[ ! ]ねじ部（首下・逃げ部含む）の膜厚は15

+15
-5

μｍです

規格表

型式	−	L	−	ℓ
FH-FBAS6	−	100	−	22

M×P	A	E	B
4×0.7	7	4	3
5×0.8	8.5	5	4
6×1.0	10	6	5
8×1.25	13	8	6
10×1.5	16	10	8

L寸公差

寸法区分		公差 (㎜)
を超え	以下	公差 (㎜)
20	30	±0.42
35	50	±0.5
60	80	±0.6
90	120	±0.7
130	180	±0.8
200	240	±0.95

[ ! ]JIS B 1176に準拠。

・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 指定1mm単位	ℓ 指定1mm単位	￥基準単価		￥スライド単価
型式				1～19本		20～24本
Type	M(並目)			最短L〜100	L101〜	最短L〜100	L101〜
FH-FBAS	4	30〜100	10〜40 [ ! ]ℓ≦L	2,060	-	1,787	-
	5	30〜100		2,060	-	1,787	-
	6	35〜150		2,380	3,250	2,091	2,815
	8	40〜150		2,630	3,540	2,329	3,090
	10	45〜210		2,840	4,040	2,528	3,500

[ ! ]ℓ＝Lの時、首下に不完全ねじ部（Max.2ピッチ分）ができます。

■ 技術情報

表面処理名称	ふっ素樹脂コーティング (変性塗料：PTFE+PAI)
表面硬度	鉛筆硬度　2H
動摩擦係数_参考値	0.15～0.3
撥水角（撥水性）_参考値	107°
電気的特性_参考値	帯電防止　10¹⁰～10¹¹Ω

[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。

■おねじ部のコーティングに関する注意点
-コーティングによってねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。
-ふっ素樹脂コーティングは、ねじの取付・取外しなどにより剥離する場合があります。表面硬度が必要な場合はふっ素含有メッキをご利用ください。

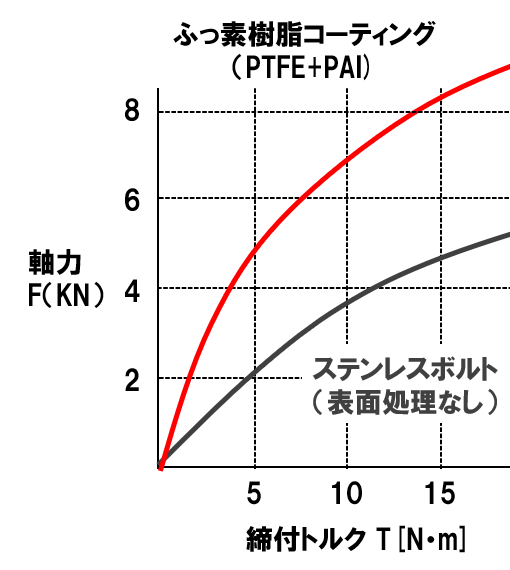

■締結力比較（母材：SUS304)

試験結果（締付トルク：8[N・ｍ]のとき）

試料	試料型番	軸力（KN）	ねじ面摩擦係数
ステンレスボルト（表面処理なし）	SCB6-25	3.6	0.473
ふっ素樹脂コーティング（PTFE+PAI）	FH-SCB6-25	6.7	0.091

試験方法

試験機		試験方法
ねじ締め付け試験機（NST-500NM/日本計測システム株式会社）		JIS B1084

型番リスト

表示件数

型番

FH-FBAS4-[30-100/1]-[10-40/1]

FH-FBAS5-[30-100/1]-[10-40/1]

FH-FBAS6-[35-150/1]-[10-40/1]

FH-FBAS8-[40-150/1]-[10-40/1]

FH-FBAS10-[45-210/1]-[10-40/1]

ねじの呼び(M)

長さL

(mm)

ピッチ

(mm)

ねじ部長さ ℓ

(mm)

二面幅 B

(mm)

ねじM径

サイズ（X表記）

(mm)

サイズ（-表記）

(mm)

RoHS?

最小発注数量

4	30 ～ 100	0.7	10 ～ 40	3	M4	M4X	M4-	10	1個
5	30 ～ 100	0.8	10 ～ 40	4	M5	M5X	M5-	10	1個
6	35 ～ 150	1	10 ～ 40	5	M6	M6X	M6-	10	1個
8	40 ～ 150	1.25	10 ～ 40	6	M8	M8X	M8-	10	1個
10	45 ～ 210	1.5	10 ～ 40	8	M10	M10X	M10-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目

基本情報

■ふっ素樹脂コーティングの特長
耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
かじり防止・焼き付き防止に効果を発揮します。

■ご留意事項
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください

■製品特長
使用用途に合わせてL寸指定可能。

ご注意

当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
PTFEとPAI（ポリアミドイミド）を混合したコーティングです。
ふっ素樹脂コーティングは、ねじの取付・取外しなどにより剥離する場合があります。表面硬度が必要な場合はふっ素含有メッキをご利用ください。
ふっ素樹脂コーティングの技術情報・各種試験データはこちら

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～19	20～24	25～29	30～50	51～500	501～
出荷日	通常				＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]価格表記の無いサイズは規格がありません。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
