【クリーン洗浄品】治具用位置決めピン　精級ツバ付タイプ　先端形状選択おねじタイプ

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

特性・用途
クリーン洗浄
基本形状
治具ピンツバ付
取付側形状
おねじ
材質
SCM435
熱処理
ズブ焼入
同軸度
精級 φ0.01
導入側公差
精級 0/-0.01
表面処理
硬質クロムメッキ
材質証明書
対象
材質証明書：材質
SCM435
材質証明書：表面処理
硬質クロムメッキ

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
ダイヤ形状選定時、P寸根元に加工上の段差が残ります。

未確定：候補が48型番あります。

外形図・規格表
型番リスト
詳細情報

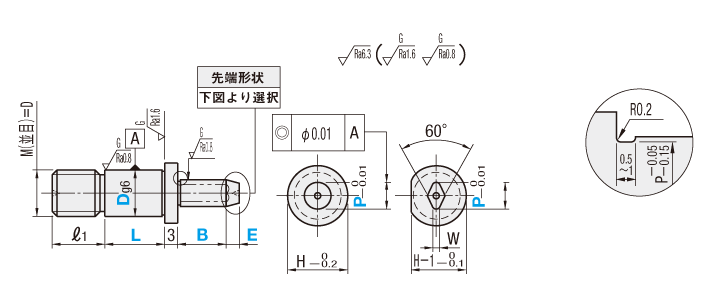

外形図・規格表

(丸)(ダイヤ) 研磨逃げ溝

先端形状選択
A形状	B形状

[ ! ]センター穴が残ります。 [ ! ]P-2Etan(A/2)≧0.73 [ ! ]P-2Etan(A/2)≧2(ディコート^®)	[ ! ]センター穴が残ります。 [ ! ]e=P/2÷tan(A/2)+R-{R÷sin(A/2)}
参考 sin15°≒0.259 sin30°=0.5 sin45°≒0.707 sin60°≒0.866 tan15°≒0.267 tan30°≒0.577 tan45°=1 tan60°≒1.732

[ ! ]指示無き寸法公差はJIS B 0405 m級に準じる。ただし、おねじ長さ、角度寸法公差は除く。
[ ! ]逃げ部寸法は参考値になります。

Type		[ M ]材質	[ H ]硬度	[ S ]表面処理	洗浄方法
Type		[ M ]材質	[ H ]硬度	[ S ]表面処理	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-R-SANA□	丸	SCM435	35〜40HRC (表面750HV〜)	硬質クロムメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-R-SANA□	丸				精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-R-SAND□	ダイヤ				脱脂洗浄	一般環境	防錆梱包	一般環境
SH-R-SAND□	ダイヤ				精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

−

Type

先端形状

SL-R-SANA

−

P6.8

−

B14

−

A30

−

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式				P 指定 0.1mm単位	B 指定 1mm単位	L 選択							A 選択	E （A形状）指定1mm単位	ℓ₁	H	R	W	￥基準単価
Type	先端形状	D_g6		P 指定 0.1mm単位	B 指定 1mm単位	L 選択							A 選択	E （A形状）指定1mm単位	ℓ₁	H	R	W	SL-R-SANA□	SH-R-SANA□	SL-R-SAND□	SH-R-SAND□
(丸) SL-R-SANA SH-R-SANA (ダイヤ) SL-R-SAND SH-R-SAND	A (テーパ) B (テーパR)	6	－0.004 －0.012	3.0〜8.0	2〜30 (B≦P×4)	5	8	10					＊30 60 90 120	1～10	6	9	1	1～2	2,190	2,390	2,630	2,830
		8	－0.005 －0.014	3.0〜10.0		5	8	10	12	15					10	11	1.5	1～2	2,360	2,560	2,810	3,010
		10		4.5〜12.0		(5)	(8)	10	12	15					12	13	2	1～3	2,720	2,920	3,170	3,370
		10T		4.5〜12.0		(5)	(8)	10	12	15					18	13	2	1～3	2,720	2,920	3,170	3,370
		12	－0.006 －0.017	9.0〜14.0			(8)	10	12	15	18				15	15	3	4	2,900	3,100	3,350	3,550
		16	－0.006 －0.017	13.0〜18.0				(10)	12	15	18	20			18	19	4	5	3,170	3,370	3,530	3,730

[ ! ]W寸法　D6・D8：P＞5.0の時W＝2　D10・10T：P＜5.0の時W＝1・5.0≦P≦7.0の時W＝2・P＞7.0の時W＝3
[ NG ]（　）のL寸サイズはダイヤ形状とディコート^®処理品適用不可
[ NG ]角度A＊30は標準形状のため先端形状Bは、選択不可。
＊締付トルク（参考値）は、技術データ>> こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

追加工
コード

追加工内容

適用条件

指定例

\/1Code

廻り止め位置変更

規格位置を0°とし90°移動した位置に廻り止め一面加工を行います。

[ ! ]ダイヤ形状のみ適用
[ ! ]H-P≧2

SLANDB8-P6.5-B10-L8-A60-KC

200

廻り止め加工

一面加工を行います。

[ ! ]H-P≧2
[ ! ]丸形状のみ適用
[ ! ]KDとSCは併用不可

TSLANAB10-P8.8-B10-L10-A60-KD

200

スパナ掛加工

スパナ掛を追加工します。
指定方法：SC

H	9	11	13	15	19
H₁	7	8	11	13	17

[ ! ]丸形状のみ適用

R-SANAA8-P6.5-B10-L10-A60-E2-SC

500

ねじ径変更

ねじ径を変更します。
指定方法：MC8

[ ! ]D/3≦M＜D、Mmin3
[ ! ]おねじタイプのみ適用

TSLANAB10-P8.8-B10-L10-A60-MC8

200

ねじ部長さ変更

ねじ部長さを変更します。
指定方法：FC15

FC=1mm単位指定
D6～10 ：M≦FC≦Mx3
D12・16：M≦FC≦Mx2.5
D20 ：M≦FC≦Mx2
[ ! ]おねじタイプのみ適用
[ NG ]ディコート^®・TiCN処理品適用不可

TSLANAB10-P8.8-B10-L10-A60-FC15

300

RTC

つば上部R変更

・ディコート^®

・その他

逃げ溝加工を下記選択Rに変更します。
選択：R1、R2、R3
指定方法：RTC1

[ ! ]RTC≦(H-P)/2
[ ! ]B≧5の時適用

SLANAA10-P8.8-B10-L10-A90-E2-RTC1

無料

[ ! ]型式は洗浄前商品の型式で記載しております。

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-R-SANAA6-P[3-8/0.1]-B[2-30/1]-L[5,8,10]-A[30,60,90,120]-E[1-10/1]

SH-R-SANAA8-P[3-10/0.1]-B[2-30/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[1-10/1]

SH-R-SANAA10-P[4.5-12/0.1]-B[2-30/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[1-10/1]

SH-R-SANAA10T-P[4.5-12/0.1]-B[2-30/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[1-10/1]

SH-R-SANAA12-P[9-14/0.1]-B[2-30/1]-L[8,10,12,15,18]-A[30,60,90,120]-E[1-10/1]

SH-R-SANAA16-P[13-18/0.1]-B[2-30/1]-L[10,12,15,18,20]-A[30,60,90,120]-E[1-10/1]

SH-R-SANAB6-P[3-8/0.1]-B[2-30/1]-L[5,8,10]-A[60,90,120]

SH-R-SANAB8-P[3-10/0.1]-B[2-30/1]-L[5,8,10,12,15]-A[60,90,120]

SH-R-SANAB10-P[4.5-12/0.1]-B[2-30/1]-L[5,8,10,12,15]-A[60,90,120]

SH-R-SANAB10T-P[4.5-12/0.1]-B[2-30/1]-L[5,8,10,12,15]-A[60,90,120]

SH-R-SANAB12-P[9-14/0.1]-B[2-30/1]-L[8,10,12,15,18]-A[60,90,120]

SH-R-SANAB16-P[13-18/0.1]-B[2-30/1]-L[10,12,15,18,20]-A[60,90,120]

SH-R-SANDA6-P[3-8/0.1]-B[2-30/1]-L[5,8,10]-A[30,60,90,120]-E[1-10/1]

SH-R-SANDA8-P[3-10/0.1]-B[2-30/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[1-10/1]

SH-R-SANDA10-P[4.5-12/0.1]-B[2-30/1]-L[10,12,15]-A[30,60,90,120]-E[1-10/1]

SH-R-SANDA10T-P[4.5-12/0.1]-B[2-30/1]-L[10,12,15]-A[30,60,90,120]-E[1-10/1]

SH-R-SANDA12-P[9-14/0.1]-B[2-30/1]-L[10,12,15,18]-A[30,60,90,120]-E[1-10/1]

SH-R-SANDA16-P[13-18/0.1]-B[2-30/1]-L[12,15,18,20]-A[30,60,90,120]-E[1-10/1]

SH-R-SANDB6-P[3-8/0.1]-B[2-30/1]-L[5,8,10]-A[60,90,120]

SH-R-SANDB8-P[3-10/0.1]-B[2-30/1]-L[5,8,10,12,15]-A[60,90,120]

SH-R-SANDB10-P[4.5-12/0.1]-B[2-30/1]-L[10,12,15]-A[60,90,120]

SH-R-SANDB10T-P[4.5-12/0.1]-B[2-30/1]-L[10,12,15]-A[60,90,120]

SH-R-SANDB12-P[9-14/0.1]-B[2-30/1]-L[10,12,15,18]-A[60,90,120]

SH-R-SANDB16-P[13-18/0.1]-B[2-30/1]-L[12,15,18,20]-A[60,90,120]

SL-R-SANAA6-P[3-8/0.1]-B[2-30/1]-L[5,8,10]-A[30,60,90,120]-E[1-10/1]

SL-R-SANAA8-P[3-10/0.1]-B[2-30/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[1-10/1]

SL-R-SANAA10-P[4.5-12/0.1]-B[2-30/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[1-10/1]

SL-R-SANAA10T-P[4.5-12/0.1]-B[2-30/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[1-10/1]

SL-R-SANAA12-P[9-14/0.1]-B[2-30/1]-L[8,10,12,15,18]-A[30,60,90,120]-E[1-10/1]

SL-R-SANAA16-P[13-18/0.1]-B[2-30/1]-L[10,12,15,18,20]-A[30,60,90,120]-E[1-10/1]

SL-R-SANAB6-P[3-8/0.1]-B[2-30/1]-L[5,8,10]-A[60,90,120]

SL-R-SANAB8-P[3-10/0.1]-B[2-30/1]-L[5,8,10,12,15]-A[60,90,120]

SL-R-SANAB10-P[4.5-12/0.1]-B[2-30/1]-L[5,8,10,12,15]-A[60,90,120]

SL-R-SANAB10T-P[4.5-12/0.1]-B[2-30/1]-L[5,8,10,12,15]-A[60,90,120]

SL-R-SANAB12-P[9-14/0.1]-B[2-30/1]-L[8,10,12,15,18]-A[60,90,120]

SL-R-SANAB16-P[13-18/0.1]-B[2-30/1]-L[10,12,15,18,20]-A[60,90,120]

SL-R-SANDA6-P[3-8/0.1]-B[2-30/1]-L[5,8,10]-A[30,60,90,120]-E[1-10/1]

SL-R-SANDA8-P[3-10/0.1]-B[2-30/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[1-10/1]

SL-R-SANDA10-P[4.5-12/0.1]-B[2-30/1]-L[10,12,15]-A[30,60,90,120]-E[1-10/1]

SL-R-SANDA10T-P[4.5-12/0.1]-B[2-30/1]-L[10,12,15]-A[30,60,90,120]-E[1-10/1]

SL-R-SANDA12-P[9-14/0.1]-B[2-30/1]-L[10,12,15,18]-A[30,60,90,120]-E[1-10/1]

SL-R-SANDA16-P[13-18/0.1]-B[2-30/1]-L[12,15,18,20]-A[30,60,90,120]-E[1-10/1]

SL-R-SANDB6-P[3-8/0.1]-B[2-30/1]-L[5,8,10]-A[60,90,120]

SL-R-SANDB8-P[3-10/0.1]-B[2-30/1]-L[5,8,10,12,15]-A[60,90,120]

SL-R-SANDB10-P[4.5-12/0.1]-B[2-30/1]-L[10,12,15]-A[60,90,120]

SL-R-SANDB10T-P[4.5-12/0.1]-B[2-30/1]-L[10,12,15]-A[60,90,120]

SL-R-SANDB12-P[9-14/0.1]-B[2-30/1]-L[10,12,15,18]-A[60,90,120]

SL-R-SANDB16-P[13-18/0.1]-B[2-30/1]-L[12,15,18,20]-A[60,90,120]

導入側先端形状

導入側先端タイプ

取付側外径 D

(φ)

導入側外径 P

(φ)

洗浄方法

取付部長さ L

(mm)

位置決め部長さ B

(mm)

テーパ長さ E

(mm)

(°)

RoHS?

最小発注数量

丸	テーパ（A形状）	6	3 ～ 8	精密洗浄	5 ～ 10	2 ～ 30	1 ～ 10	30 ～ 120	10	1個
丸	テーパ（A形状）	8	3 ～ 10	精密洗浄	5 ～ 15	2 ～ 30	1 ～ 10	30 ～ 120	10	1個
丸	テーパ（A形状）	10	4.5 ～ 12	精密洗浄	5 ～ 15	2 ～ 30	1 ～ 10	30 ～ 120	10	1個
丸	テーパ（A形状）	10T	4.5 ～ 12	精密洗浄	5 ～ 15	2 ～ 30	1 ～ 10	30 ～ 120	10	1個
丸	テーパ（A形状）	12	9 ～ 14	精密洗浄	8 ～ 18	2 ～ 30	1 ～ 10	30 ～ 120	10	1個
丸	テーパ（A形状）	16	13 ～ 18	精密洗浄	10 ～ 20	2 ～ 30	1 ～ 10	30 ～ 120	10	1個
丸	先端R（B形状）	6	3 ～ 8	精密洗浄	5 ～ 10	2 ～ 30	-	60 ～ 120	10	1個
丸	先端R（B形状）	8	3 ～ 10	精密洗浄	5 ～ 15	2 ～ 30	-	60 ～ 120	10	1個
丸	先端R（B形状）	10	4.5 ～ 12	精密洗浄	5 ～ 15	2 ～ 30	-	60 ～ 120	10	1個
丸	先端R（B形状）	10T	4.5 ～ 12	精密洗浄	5 ～ 15	2 ～ 30	-	60 ～ 120	10	1個
丸	先端R（B形状）	12	9 ～ 14	精密洗浄	8 ～ 18	2 ～ 30	-	60 ～ 120	10	1個
丸	先端R（B形状）	16	13 ～ 18	精密洗浄	10 ～ 20	2 ～ 30	-	60 ～ 120	10	1個
ダイヤ	テーパ（A形状）	6	3 ～ 8	精密洗浄	5 ～ 10	2 ～ 30	1 ～ 10	30 ～ 120	10	1個
ダイヤ	テーパ（A形状）	8	3 ～ 10	精密洗浄	5 ～ 15	2 ～ 30	1 ～ 10	30 ～ 120	10	1個
ダイヤ	テーパ（A形状）	10	4.5 ～ 12	精密洗浄	10 ～ 15	2 ～ 30	1 ～ 10	30 ～ 120	10	1個
ダイヤ	テーパ（A形状）	10T	4.5 ～ 12	精密洗浄	10 ～ 15	2 ～ 30	1 ～ 10	30 ～ 120	10	1個
ダイヤ	テーパ（A形状）	12	9 ～ 14	精密洗浄	10 ～ 18	2 ～ 30	1 ～ 10	30 ～ 120	10	1個
ダイヤ	テーパ（A形状）	16	13 ～ 18	精密洗浄	12 ～ 20	2 ～ 30	1 ～ 10	30 ～ 120	10	1個
ダイヤ	先端R（B形状）	6	3 ～ 8	精密洗浄	5 ～ 10	2 ～ 30	-	60 ～ 120	10	1個
ダイヤ	先端R（B形状）	8	3 ～ 10	精密洗浄	5 ～ 15	2 ～ 30	-	60 ～ 120	10	1個
ダイヤ	先端R（B形状）	10	4.5 ～ 12	精密洗浄	10 ～ 15	2 ～ 30	-	60 ～ 120	10	1個
ダイヤ	先端R（B形状）	10T	4.5 ～ 12	精密洗浄	10 ～ 15	2 ～ 30	-	60 ～ 120	10	1個
ダイヤ	先端R（B形状）	12	9 ～ 14	精密洗浄	10 ～ 18	2 ～ 30	-	60 ～ 120	10	1個
ダイヤ	先端R（B形状）	16	13 ～ 18	精密洗浄	12 ～ 20	2 ～ 30	-	60 ～ 120	10	1個
丸	テーパ（A形状）	6	3 ～ 8	脱脂洗浄	5 ～ 10	2 ～ 30	1 ～ 10	30 ～ 120	10	1個
丸	テーパ（A形状）	8	3 ～ 10	脱脂洗浄	5 ～ 15	2 ～ 30	1 ～ 10	30 ～ 120	10	1個
丸	テーパ（A形状）	10	4.5 ～ 12	脱脂洗浄	5 ～ 15	2 ～ 30	1 ～ 10	30 ～ 120	10	1個
丸	テーパ（A形状）	10T	4.5 ～ 12	脱脂洗浄	5 ～ 15	2 ～ 30	1 ～ 10	30 ～ 120	10	1個
丸	テーパ（A形状）	12	9 ～ 14	脱脂洗浄	8 ～ 18	2 ～ 30	1 ～ 10	30 ～ 120	10	1個
丸	テーパ（A形状）	16	13 ～ 18	脱脂洗浄	10 ～ 20	2 ～ 30	1 ～ 10	30 ～ 120	10	1個
丸	先端R（B形状）	6	3 ～ 8	脱脂洗浄	5 ～ 10	2 ～ 30	-	60 ～ 120	10	1個
丸	先端R（B形状）	8	3 ～ 10	脱脂洗浄	5 ～ 15	2 ～ 30	-	60 ～ 120	10	1個
丸	先端R（B形状）	10	4.5 ～ 12	脱脂洗浄	5 ～ 15	2 ～ 30	-	60 ～ 120	10	1個
丸	先端R（B形状）	10T	4.5 ～ 12	脱脂洗浄	5 ～ 15	2 ～ 30	-	60 ～ 120	10	1個
丸	先端R（B形状）	12	9 ～ 14	脱脂洗浄	8 ～ 18	2 ～ 30	-	60 ～ 120	10	1個
丸	先端R（B形状）	16	13 ～ 18	脱脂洗浄	10 ～ 20	2 ～ 30	-	60 ～ 120	10	1個
ダイヤ	テーパ（A形状）	6	3 ～ 8	脱脂洗浄	5 ～ 10	2 ～ 30	1 ～ 10	30 ～ 120	10	1個
ダイヤ	テーパ（A形状）	8	3 ～ 10	脱脂洗浄	5 ～ 15	2 ～ 30	1 ～ 10	30 ～ 120	10	1個
ダイヤ	テーパ（A形状）	10	4.5 ～ 12	脱脂洗浄	10 ～ 15	2 ～ 30	1 ～ 10	30 ～ 120	10	1個
ダイヤ	テーパ（A形状）	10T	4.5 ～ 12	脱脂洗浄	10 ～ 15	2 ～ 30	1 ～ 10	30 ～ 120	10	1個
ダイヤ	テーパ（A形状）	12	9 ～ 14	脱脂洗浄	10 ～ 18	2 ～ 30	1 ～ 10	30 ～ 120	10	1個
ダイヤ	テーパ（A形状）	16	13 ～ 18	脱脂洗浄	12 ～ 20	2 ～ 30	1 ～ 10	30 ～ 120	10	1個
ダイヤ	先端R（B形状）	6	3 ～ 8	脱脂洗浄	5 ～ 10	2 ～ 30	-	60 ～ 120	10	1個
ダイヤ	先端R（B形状）	8	3 ～ 10	脱脂洗浄	5 ～ 15	2 ～ 30	-	60 ～ 120	10	1個
ダイヤ	先端R（B形状）	10	4.5 ～ 12	脱脂洗浄	10 ～ 15	2 ～ 30	-	60 ～ 120	10	1個
ダイヤ	先端R（B形状）	10T	4.5 ～ 12	脱脂洗浄	10 ～ 15	2 ～ 30	-	60 ～ 120	10	1個
ダイヤ	先端R（B形状）	12	9 ～ 14	脱脂洗浄	10 ～ 18	2 ～ 30	-	60 ～ 120	10	1個
ダイヤ	先端R（B形状）	16	13 ～ 18	脱脂洗浄	12 ～ 20	2 ～ 30	-	60 ～ 120	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
ダイヤ形状選定時、P寸根元に加工上の段差が残ります。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数　量	1～19	20～34	35～49	50～99	100～200	201～
値引率	基準単価	5%	10%	18%	28%	お見積り
出荷日	通常				＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】治具用位置決めピン　精級ツバ付タイプ　先端形状選択おねじタイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】治具用位置決めピン　精級ツバ付タイプ　先端形状選択おねじタイプ	【クリーン洗浄品】治具用位置決めピン　精級ツバ付タイプ　先端形状選択止めねじタイプ	【クリーン洗浄品】治具用位置決めピン　並級ツバ付タイプ　先端形状選択おねじタイプ	【クリーン洗浄品】治具用位置決めピン　精級ツバなしタイプ　先端形状選択おねじタイプ	【クリーン洗浄品】治具用位置決めピン　並級ツバ付タイプ　先端形状選択止めねじタイプ	【クリーン洗浄品】治具用位置決めピン　精級ツバなしタイプ　先端形状選択止めねじタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	6日目	6日目	6日目	6日目	6日目	6日目
特性・用途	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄
基本形状	治具ピンツバ付	治具ピンツバ付	治具ピンツバ付	治具ピンツバ無	治具ピンツバ付	治具ピンツバ無
取付側形状	おねじ	全周溝（止めねじ）	おねじ	おねじ	全周溝（止めねじ）	全周溝（止めねじ）
材質	SCM435	SCM435	SCM435	SCM435	SCM435	SCM435
熱処理	ズブ焼入	ズブ焼入	ズブ焼入	ズブ焼入	ズブ焼入	ズブ焼入

よく一緒に購入される商品

ミスミ
治具用位置決めピン　精級ツバなしタイプ　…5
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
耐熱ワンタッチ継手ストレート4.8
通常価格(税別) : 340円-
通常出荷日 : 在庫品1日目～
当日出荷可能

溶接用位置決めピンカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

導入側先端形状

導入側先端タイプ

取付側外径 D(φ)

導入側外径 P(φ)

洗浄方法

取付部長さ L(mm)

位置決め部長さ B(mm)

テーパ長さ E(mm)

A(°)

タイプ

CAD

出荷日

【クリーン洗浄品】治具用位置決めピン 精級ツバ付タイプ 先端形状選択おねじタイプ

ご注意

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

この商品を見た人は、こんな商品も見ています

最近見た商品

溶接用位置決めピンカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【クリーン洗浄品】治具用位置決めピン　精級ツバ付タイプ　先端形状選択おねじタイプ
