【クリーン洗浄品】治具用位置決めピン　並級　導入部ロングタイプ　止めねじ

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】治具用位置決めピン　並級　導入部ロングタイプ　おねじ

通常出荷日：8 日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
クリーン洗浄
導入側先端形状
丸
取付側形状
全周溝（止めねじ）
材質
SCM435
熱処理
ズブ焼入
同軸度
並級 φ0.03
導入側公差
並級 0/-0.05
表面処理
硬質クロムメッキ
材質証明書
対象
材質証明書：材質
SCM435
材質証明書：表面処理
硬質クロムメッキ

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
従来のRC追加工（角度変更）は新規格先端B形状にて選択可能なため廃止となりました。

未確定：候補が66型番あります。

外形図・規格表
型番リスト
詳細情報

外形図・規格表

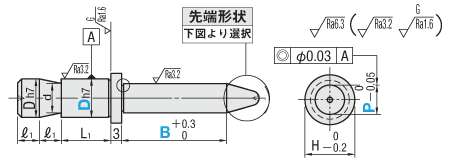

●ツバ付タイプ

研磨逃げ溝

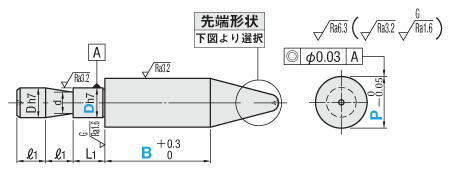

●ツバなしタイプ

先端形状　[ ! ]センター穴が残ります。
標準	選択
	A形状	B形状
(角度30°テーパR)	(テーパ)	(角度選択テーパR)
[ ! ]e=P/2÷tan15°+R-(R÷sin15°)	[ ! ]P-2Etan(A/2)≧0.73	[ ! ]e=P/2÷tan(A/2)+R-{R÷sin(A/2)}
参考： sin15°≒0.259　sin30°=0.5　sin45°≒0.707　sin60°≒0.866 tan15°≒0.267　tan30°≒0.577　tan45°=1　tan60°≒1.732

[ ! ]指示無き寸法公差はJIS B 0405 m級に準じる。ただし、角度寸法公差は除く。
[ ! ]逃げ部寸法は参考値になります。

Type		[ M ]材質	[ H ]硬度	[ S ]表面処理	洗浄方法
ツバ付	ツバなし				洗浄方法	洗浄環境	梱包形態	梱包環境
SL-R-ATAR	SL-R-NTAR	SCM435	35〜40HRC (表面750HV〜)	硬質クロムメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-R-ATAR	SH-R-NTAR				精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

Type

−

SL-R-ATAR 8

−

P7.8

−

B20

−

A30

−

E10

■ツバ付タイプ

型式				P 指定0.1mm単位	B 指定1mm単位	A 選択	E （A形状）指定1mm単位	L₁	ℓ₁	H	d	R	適用止めねじ
型式
Type	先端形状	D_h7
SL-R-ATAR SH-R-ATAR	指定無（角度30°、テーパR） A （テーパ） B （角度選択テーパR)	6	0 －0.012	5.0〜8.0	20〜30	30 60 90 120	1～10	8	8	9	4	1	M5
		8	0 －0.015	5.0〜10.0	20〜30			8	8	11	5	1.5	M5
		10		4.5〜12.0	20〜40			10	8	13	7	2	M6
		10T		4.5〜12.0	20〜40			5	8	13	7	2	M6
		12	0 －0.018	9.0〜14.0	30〜50			12	10	15	9	3	M8
		16	0 －0.018	13.0〜18.0	30〜50			12	10	19	13	4	M8

■ツバなしタイプ

型式				P 指定0.1mm単位	B 指定1mm単位	A 選択	E （A形状）指定1mm単位	L₁	ℓ₁	d	R	適用止めねじ

Type	先端形状	D_h7
SL-R-NTAR SH-R-NTAR	指定無（角度30°、テーパR） A （テーパ） B （角度選択テーパR)	6	0 －0.012	8.0〜12.0	30〜50	30 60 90 120	1～10	8	8	4	3	M5
		8	0 －0.015	10.0〜16.0				8	8	5	4	M5
		10		12.0〜20.0				10	8	7	4	M6
		10T		12.0〜20.0				5	8	7	5	M6
		12	0 －0.018	14.0〜25.0				12	10	9	6	M8

追加工

追加工
コード

追加工内容

適用条件

指定例

\/1Code

廻り止め加工

ツバ付
[ ! ]H-P≧2

ツバなし

一面加工を行います。

[ ! ]丸形状のみ適用
[ ! ]KDとSCは併用不可

LNTARB8-P13.5-B32-A60-KD

200

スパナ掛加工

スパナ掛を追加工します。
指定方法：SC

H	9	11	13	15	19
H₁	7	8	11	13	17

[ ! ]ツバ付タイプのみ適用

LATAR8-P6.8-B22-SC

500

RTC

つば上部R変更

逃げ溝加工を下記選択Rに変更します。
選択：R1、R2、R3
指定方法：RTC1

[ ! ]ツバ付タイプのみ適用
[ ! ]RTC≦(H-P)/2

LATARB8-P6.8-B22-A60-RTC2

無料

[ ! ]従来のRC追加工(角度変更)は新規格先端B形状にて選択可能なため廃止となりました。
[ ! ]型式は洗浄前商品の型式で記載しております。

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-R-ATAR6-P[5-8/0.1]-B[20-30/1]

SH-R-ATAR8-P[5-10/0.1]-B[20-30/1]

SH-R-ATAR10-P[4.5-12/0.1]-B[20-40/1]

SH-R-ATAR10T-P[4.5-12/0.1]-B[20-40/1]

SH-R-ATAR12-P[9-14/0.1]-B[30-50/1]

SH-R-ATAR16-P[13-18/0.1]-B[30-50/1]

SH-R-ATARA6-P[5-8/0.1]-B[20-30/1]-A[30,60,90,120]-E[1-10/1]

SH-R-ATARA8-P[5-10/0.1]-B[20-30/1]-A[30,60,90,120]-E[1-10/1]

SH-R-ATARA10-P[4.5-12/0.1]-B[20-40/1]-A[30,60,90,120]-E[1-10/1]

SH-R-ATARA10T-P[4.5-12/0.1]-B[20-40/1]-A[30,60,90,120]-E[1-10/1]

SH-R-ATARA12-P[9-14/0.1]-B[30-50/1]-A[30,60,90,120]-E[1-10/1]

SH-R-ATARA16-P[13-18/0.1]-B[30-50/1]-A[30,60,90,120]-E[1-10/1]

SH-R-ATARB6-P[5-8/0.1]-B[20-30/1]-A[30,60,90,120]

SH-R-ATARB8-P[5-10/0.1]-B[20-30/1]-A[30,60,90,120]

SH-R-ATARB10-P[4.5-12/0.1]-B[20-40/1]-A[30,60,90,120]

SH-R-ATARB10T-P[4.5-12/0.1]-B[20-40/1]-A[30,60,90,120]

SH-R-ATARB12-P[9-14/0.1]-B[30-50/1]-A[30,60,90,120]

SH-R-ATARB16-P[13-18/0.1]-B[30-50/1]-A[30,60,90,120]

SH-R-NTAR6-P[8-12/0.1]-B[30-50/1]

SH-R-NTAR8-P[10-16/0.1]-B[30-50/1]

SH-R-NTAR10-P[12-20/0.1]-B[30-50/1]

SH-R-NTAR10T-P[12-20/0.1]-B[30-50/1]

SH-R-NTAR12-P[14-25/0.1]-B[30-50/1]

SH-R-NTARA6-P[8-12/0.1]-B[30-50/1]-A[30,60,90,120]-E[1-10/1]

SH-R-NTARA8-P[10-16/0.1]-B[30-50/1]-A[30,60,90,120]-E[1-10/1]

SH-R-NTARA10-P[12-20/0.1]-B[30-50/1]-A[30,60,90,120]-E[1-10/1]

SH-R-NTARA10T-P[12-20/0.1]-B[30-50/1]-A[30,60,90,120]-E[1-10/1]

SH-R-NTARA12-P[14-25/0.1]-B[30-50/1]-A[30,60,90,120]-E[1-10/1]

SH-R-NTARB6-P[8-12/0.1]-B[30-50/1]-A[30,60,90,120]

SH-R-NTARB8-P[10-16/0.1]-B[30-50/1]-A[30,60,90,120]

SH-R-NTARB10-P[12-20/0.1]-B[30-50/1]-A[30,60,90,120]

SH-R-NTARB10T-P[12-20/0.1]-B[30-50/1]-A[30,60,90,120]

SH-R-NTARB12-P[14-25/0.1]-B[30-50/1]-A[30,60,90,120]

SL-R-ATAR6-P[5-8/0.1]-B[20-30/1]

SL-R-ATAR8-P[5-10/0.1]-B[20-30/1]

SL-R-ATAR10-P[4.5-12/0.1]-B[20-40/1]

SL-R-ATAR10T-P[4.5-12/0.1]-B[20-40/1]

SL-R-ATAR12-P[9-14/0.1]-B[30-50/1]

SL-R-ATAR16-P[13-18/0.1]-B[30-50/1]

SL-R-ATARA6-P[5-8/0.1]-B[20-30/1]-A[30,60,90,120]-E[1-10/1]

SL-R-ATARA8-P[5-10/0.1]-B[20-30/1]-A[30,60,90,120]-E[1-10/1]

SL-R-ATARA10-P[4.5-12/0.1]-B[20-40/1]-A[30,60,90,120]-E[1-10/1]

SL-R-ATARA10T-P[4.5-12/0.1]-B[20-40/1]-A[30,60,90,120]-E[1-10/1]

SL-R-ATARA12-P[9-14/0.1]-B[30-50/1]-A[30,60,90,120]-E[1-10/1]

SL-R-ATARA16-P[13-18/0.1]-B[30-50/1]-A[30,60,90,120]-E[1-10/1]

SL-R-ATARB6-P[5-8/0.1]-B[20-30/1]-A[30,60,90,120]

SL-R-ATARB8-P[5-10/0.1]-B[20-30/1]-A[30,60,90,120]

SL-R-ATARB10-P[4.5-12/0.1]-B[20-40/1]-A[30,60,90,120]

SL-R-ATARB10T-P[4.5-12/0.1]-B[20-40/1]-A[30,60,90,120]

SL-R-ATARB12-P[9-14/0.1]-B[30-50/1]-A[30,60,90,120]

SL-R-ATARB16-P[13-18/0.1]-B[30-50/1]-A[30,60,90,120]

SL-R-NTAR6-P[8-12/0.1]-B[30-50/1]

SL-R-NTAR8-P[10-16/0.1]-B[30-50/1]

SL-R-NTAR10-P[12-20/0.1]-B[30-50/1]

SL-R-NTAR10T-P[12-20/0.1]-B[30-50/1]

SL-R-NTAR12-P[14-25/0.1]-B[30-50/1]

SL-R-NTARA6-P[8-12/0.1]-B[30-50/1]-A[30,60,90,120]-E[1-10/1]

SL-R-NTARA8-P[10-16/0.1]-B[30-50/1]-A[30,60,90,120]-E[1-10/1]

SL-R-NTARA10-P[12-20/0.1]-B[30-50/1]-A[30,60,90,120]-E[1-10/1]

SL-R-NTARA10T-P[12-20/0.1]-B[30-50/1]-A[30,60,90,120]-E[1-10/1]

基本形状

導入側先端タイプ

取付側外径 D

(φ)

導入側外径 P

(φ)

洗浄方法

(mm)

(°)

(mm)

RoHS?

最小発注数量

治具ピンツバ付	標準	6	5 ～ 8	精密洗浄	20 ～ 30	-	-	10	1個
治具ピンツバ付	標準	8	5 ～ 10	精密洗浄	20 ～ 30	-	-	10	1個
治具ピンツバ付	標準	10	4.5 ～ 12	精密洗浄	20 ～ 40	-	-	10	1個
治具ピンツバ付	標準	10T	4.5 ～ 12	精密洗浄	20 ～ 40	-	-	10	1個
治具ピンツバ付	標準	12	9 ～ 14	精密洗浄	30 ～ 50	-	-	10	1個
治具ピンツバ付	標準	16	13 ～ 18	精密洗浄	30 ～ 50	-	-	10	1個
治具ピンツバ付	テーパ（A形状）	6	5 ～ 8	精密洗浄	20 ～ 30	30 ～ 120	1 ～ 10	10	1個
治具ピンツバ付	テーパ（A形状）	8	5 ～ 10	精密洗浄	20 ～ 30	30 ～ 120	1 ～ 10	10	1個
治具ピンツバ付	テーパ（A形状）	10	4.5 ～ 12	精密洗浄	20 ～ 40	30 ～ 120	1 ～ 10	10	1個
治具ピンツバ付	テーパ（A形状）	10T	4.5 ～ 12	精密洗浄	20 ～ 40	30 ～ 120	1 ～ 10	10	1個
治具ピンツバ付	テーパ（A形状）	12	9 ～ 14	精密洗浄	30 ～ 50	30 ～ 120	1 ～ 10	10	1個
治具ピンツバ付	テーパ（A形状）	16	13 ～ 18	精密洗浄	30 ～ 50	30 ～ 120	1 ～ 10	10	1個
治具ピンツバ付	先端R（B形状）	6	5 ～ 8	精密洗浄	20 ～ 30	30 ～ 120	-	10	1個
治具ピンツバ付	先端R（B形状）	8	5 ～ 10	精密洗浄	20 ～ 30	30 ～ 120	-	10	1個
治具ピンツバ付	先端R（B形状）	10	4.5 ～ 12	精密洗浄	20 ～ 40	30 ～ 120	-	10	1個
治具ピンツバ付	先端R（B形状）	10T	4.5 ～ 12	精密洗浄	20 ～ 40	30 ～ 120	-	10	1個
治具ピンツバ付	先端R（B形状）	12	9 ～ 14	精密洗浄	30 ～ 50	30 ～ 120	-	10	1個
治具ピンツバ付	先端R（B形状）	16	13 ～ 18	精密洗浄	30 ～ 50	30 ～ 120	-	10	1個
治具ピンツバ無	標準	6	8 ～ 12	精密洗浄	30 ～ 50	-	-	10	1個
治具ピンツバ無	標準	8	10 ～ 16	精密洗浄	30 ～ 50	-	-	10	1個
治具ピンツバ無	標準	10	12 ～ 20	精密洗浄	30 ～ 50	-	-	10	1個
治具ピンツバ無	標準	10T	12 ～ 20	精密洗浄	30 ～ 50	-	-	10	1個
治具ピンツバ無	標準	12	14 ～ 25	精密洗浄	30 ～ 50	-	-	10	1個
治具ピンツバ無	テーパ（A形状）	6	8 ～ 12	精密洗浄	30 ～ 50	30 ～ 120	1 ～ 10	10	1個
治具ピンツバ無	テーパ（A形状）	8	10 ～ 16	精密洗浄	30 ～ 50	30 ～ 120	1 ～ 10	10	1個
治具ピンツバ無	テーパ（A形状）	10	12 ～ 20	精密洗浄	30 ～ 50	30 ～ 120	1 ～ 10	10	1個
治具ピンツバ無	テーパ（A形状）	10T	12 ～ 20	精密洗浄	30 ～ 50	30 ～ 120	1 ～ 10	10	1個
治具ピンツバ無	テーパ（A形状）	12	14 ～ 25	精密洗浄	30 ～ 50	30 ～ 120	1 ～ 10	10	1個
治具ピンツバ無	先端R（B形状）	6	8 ～ 12	精密洗浄	30 ～ 50	30 ～ 120	-	10	1個
治具ピンツバ無	先端R（B形状）	8	10 ～ 16	精密洗浄	30 ～ 50	30 ～ 120	-	10	1個
治具ピンツバ無	先端R（B形状）	10	12 ～ 20	精密洗浄	30 ～ 50	30 ～ 120	-	10	1個
治具ピンツバ無	先端R（B形状）	10T	12 ～ 20	精密洗浄	30 ～ 50	30 ～ 120	-	10	1個
治具ピンツバ無	先端R（B形状）	12	14 ～ 25	精密洗浄	30 ～ 50	30 ～ 120	-	10	1個
治具ピンツバ付	標準	6	5 ～ 8	脱脂洗浄	20 ～ 30	-	-	10	1個
治具ピンツバ付	標準	8	5 ～ 10	脱脂洗浄	20 ～ 30	-	-	10	1個
治具ピンツバ付	標準	10	4.5 ～ 12	脱脂洗浄	20 ～ 40	-	-	10	1個
治具ピンツバ付	標準	10T	4.5 ～ 12	脱脂洗浄	20 ～ 40	-	-	10	1個
治具ピンツバ付	標準	12	9 ～ 14	脱脂洗浄	30 ～ 50	-	-	10	1個
治具ピンツバ付	標準	16	13 ～ 18	脱脂洗浄	30 ～ 50	-	-	10	1個
治具ピンツバ付	テーパ（A形状）	6	5 ～ 8	脱脂洗浄	20 ～ 30	30 ～ 120	1 ～ 10	10	1個
治具ピンツバ付	テーパ（A形状）	8	5 ～ 10	脱脂洗浄	20 ～ 30	30 ～ 120	1 ～ 10	10	1個
治具ピンツバ付	テーパ（A形状）	10	4.5 ～ 12	脱脂洗浄	20 ～ 40	30 ～ 120	1 ～ 10	10	1個
治具ピンツバ付	テーパ（A形状）	10T	4.5 ～ 12	脱脂洗浄	20 ～ 40	30 ～ 120	1 ～ 10	10	1個
治具ピンツバ付	テーパ（A形状）	12	9 ～ 14	脱脂洗浄	30 ～ 50	30 ～ 120	1 ～ 10	10	1個
治具ピンツバ付	テーパ（A形状）	16	13 ～ 18	脱脂洗浄	30 ～ 50	30 ～ 120	1 ～ 10	10	1個
治具ピンツバ付	先端R（B形状）	6	5 ～ 8	脱脂洗浄	20 ～ 30	30 ～ 120	-	10	1個
治具ピンツバ付	先端R（B形状）	8	5 ～ 10	脱脂洗浄	20 ～ 30	30 ～ 120	-	10	1個
治具ピンツバ付	先端R（B形状）	10	4.5 ～ 12	脱脂洗浄	20 ～ 40	30 ～ 120	-	10	1個
治具ピンツバ付	先端R（B形状）	10T	4.5 ～ 12	脱脂洗浄	20 ～ 40	30 ～ 120	-	10	1個
治具ピンツバ付	先端R（B形状）	12	9 ～ 14	脱脂洗浄	30 ～ 50	30 ～ 120	-	10	1個
治具ピンツバ付	先端R（B形状）	16	13 ～ 18	脱脂洗浄	30 ～ 50	30 ～ 120	-	10	1個
治具ピンツバ無	標準	6	8 ～ 12	脱脂洗浄	30 ～ 50	-	-	10	1個
治具ピンツバ無	標準	8	10 ～ 16	脱脂洗浄	30 ～ 50	-	-	10	1個
治具ピンツバ無	標準	10	12 ～ 20	脱脂洗浄	30 ～ 50	-	-	10	1個
治具ピンツバ無	標準	10T	12 ～ 20	脱脂洗浄	30 ～ 50	-	-	10	1個
治具ピンツバ無	標準	12	14 ～ 25	脱脂洗浄	30 ～ 50	-	-	10	1個
治具ピンツバ無	テーパ（A形状）	6	8 ～ 12	脱脂洗浄	30 ～ 50	30 ～ 120	1 ～ 10	10	1個
治具ピンツバ無	テーパ（A形状）	8	10 ～ 16	脱脂洗浄	30 ～ 50	30 ～ 120	1 ～ 10	10	1個
治具ピンツバ無	テーパ（A形状）	10	12 ～ 20	脱脂洗浄	30 ～ 50	30 ～ 120	1 ～ 10	10	1個
治具ピンツバ無	テーパ（A形状）	10T	12 ～ 20	脱脂洗浄	30 ～ 50	30 ～ 120	1 ～ 10	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目

基本情報
納期・価格
概要・仕様

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
従来のRC追加工（角度変更）は新規格先端B形状にて選択可能なため廃止となりました。

納期・価格

価格表

■ツバ付タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	先端形状　標準		先端形状　A形状		先端形状　B形状
	SL-R-ATAR	SH-R-ATAR	SL-R-ATARA	SH-R-ATARA	SL-R-ATARB	SH-R-ATARB
6	2,080	2,280	3,160	3,360	3,160	3,360
8	2,260	2,460	3,580	3,780	3,580	3,780
10	2,700	2,900	3,860	4,060	3,860	4,060
10T	2,700	2,900	3,860	4,060	3,860	4,060
12	3,140	3,340	4,090	4,290	4,090	4,290
16	3,560	3,760	4,280	4,480	4,280	4,480

■ツバなしタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	先端形状　標準		先端形状　A形状		先端形状　B形状
	SL-R-NTAR	SH-R-NTAR	SL-R-NTARA	SH-R-NTARA	SL-R-NTARB	SH-R-NTARB
6	2,180	2,380	3,410	3,610	3,410	3,610
8	2,360	2,560	3,870	4,070	3,870	4,070
10	2,700	2,900	3,860	4,060	3,860	4,060
10T	2,700	2,900	3,860	4,060	3,860	4,060
12	3,140	3,340	4,440	4,640	4,440	4,640

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～19	20～34	35～49	50～99	100～200	201～
値引率	基準単価	5%	10%	18%	18%	お見積り
出荷日	通常				＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】治具用位置決めピン　並級　導入部ロングタイプ　止めねじのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】治具用位置決めピン　並級　導入部ロングタイプ　止めねじ	【クリーン洗浄品】治具用位置決めピン　並級　導入部ロングタイプ　おねじ	【クリーン洗浄品】治具用位置決めピン　並級止めねじ部ショートタイプ　ツバ付タイプ	【クリーン洗浄品】治具用位置決めピン　並級止めねじ部ショートタイプ　ツバなしタイプ	【クリーン洗浄品】治具用位置決めピン　並級ツバ付タイプ　止めねじタイプ	【クリーン洗浄品】治具用位置決めピン　並級ツバなしタイプ　止めねじタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	8日目	8日目	6日目	6日目	6日目	6日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄
導入側先端形状	丸	丸	-	-	-	-
取付側形状	全周溝（止めねじ）	おねじ	全周溝（止めねじ）	全周溝（止めねじ）	全周溝（止めねじ）	全周溝（止めねじ）
材質	SCM435	SCM435	SCM435	SCM435	SCM435	SCM435
