【クリーン洗浄品】検査治具用ブッシュ ストレート 圧入タイプ
ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
未確定：候補が48型番あります。

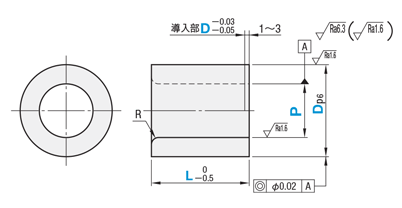

外形図・規格表
[ ! ]1
[ ! ]1 肉厚が2ミリ以下｛(D－P)/2≦2｝の場合、Rは0.5になります。
[ ! ]圧入時の内径収縮が大きい為、穴加工の際はご注意ください
（内径収縮データはこちらをご参照ください）。
| Ｄ | p6 |
| 8 | ＋0.024 ＋0.015 |
| 10 | |
| 12 | ＋0.029 ＋0.018 |
| 16 | |
| 20 | ＋0.035 ＋0.022 |
| 25 | |
| 30 | |
| 35 | ＋0.042 ＋0.026 |
| P | H7 |
| 2.00〜3.00 | ＋0.010 |
| 3.01〜6.00 | ＋0.012 |
| 6.01〜10.00 | ＋0.015 |
| 10.01〜18.00 | ＋0.018 |
| 18.01〜30.00 | ＋0.021 |
| 30.01〜32.00 | ＋0.025 |
| Type | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | 洗浄方法 | |||||
| P | +0.03 +0.01 | PH7 | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | |||
| SL-KJBPSM | SL-KJBPHSM | SKS93相当 | 50～60HRC | 無電解ニッケルメッキ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |
| SH-KJBPSM | SH-KJBPHSM | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||
| SL-KJBPSSC | SL-KJBPHSSC | SUS440Cまたは 13Crステンレス | 45～50HRC | − | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |
| SH-KJBPSSC | SH-KJBPHSSC | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
| 型式 | − | P | − | L | ||
| Type | D | |||||
| SL-KJBPSSC | 10 | − | P5.00 | − | L15 | |
| ■P寸L寸フリー指定 P寸公差 | +0.03 +0.01 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | P 指定0.01mm単位 | L 指定1mm単位 | R | ￥基準単価 | ||||
| Type | D | SL-KJBPSM | SH-KJBPSM | SL-KJBPSSC | SH-KJBPSSC | |||
| SL-KJBPSM SH-KJBPSM SL-KJBPSSC SH-KJBPSSC | 8 | 2.00〜 6.00 | 5～40 P＜5の場合 L≦P×4 P≧5の場合 L≦P×3 | 1.0 | 2,090 | 2,390 | 2,320 | 2,620 |
| 10 | 2.00〜 8.00 | 1.0 | 2,090 | 2,390 | 2,320 | 2,620 | ||
| 12 | 4.00〜10.00 | 2.0 | 2,140 | 2,440 | 2,370 | 2,670 | ||
| 16 | 8.00〜14.00 | 2.0 | 2,240 | 2,540 | 2,490 | 2,790 | ||
| 20 | 10.00〜18.00 | 2.0 | 2,430 | 2,730 | 2,710 | 3,010 | ||
| 25 | 15.00〜23.00 | 2.0 | 2,610 | 2,910 | 2,920 | 3,220 | ||
■P寸L寸フリー指定 P寸公差 H7
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | P 指定0.01mm単位 | L 指定1mm単位 | R | ￥基準単価 | ||||
| Type | D | SL-KJBPHSM | SH-KJBPHSM | SL-KJBPHSSC | SH-KJBPHSSC | |||
| SL-KJBPHSM SH-KJBPHSM SL-KJBPHSSC SH-KJBPHSSC | 8 | 2.00～ 6.00 | 5～40 P＜5の場合 L≦P×4 P≧5の場合 L≦P×3 | 1.0 | 2,210 | 2,510 | 2,440 | 2,740 |
| 10 | 2.00～ 8.00 | 1.0 | 2,210 | 2,510 | 2,440 | 2,740 | ||
| 12 | 4.00～10.00 | 2.0 | 2,260 | 2,560 | 2,480 | 2,780 | ||
| 16 | 8.00～14.00 | 2.0 | 2,360 | 2,660 | 2,610 | 2,910 | ||
| 20 | 10.00～18.00 | 2.0 | 2,540 | 2,840 | 2,830 | 3,130 | ||
| 25 | 15.00～23.00 | 2.0 | 2,710 | 3,010 | 3,040 | 3,340 | ||
追加工
| 型式 | − | P | − | L | − | (FC・NC…etc.) |
| SL-KJBPSSC10 | − | P5.00 | − | L15 | − | CRN |
| Alterations | Code | Spec. | ￥/1Code |
溝追加工(接着剤溜まり用) | FC | 接着剤溜まり用の溝加工を追加します。 [ ! ]D≧P＋3：ブッシュの肉厚が1.5ミリ [ NG ]追加工NCとの併用不可 | 200 |
溝追加工(抜け止め防止) | NC | 抜け止め防止の溝加工を追加します。 [ ! ]D≧P＋3：ブッシュの肉厚が1.5ミリ [ NG ]追加工FCとの併用不可 | 300 |
内径R C面取り | RN | RをC面取り(0.5以下)にします。 | 無料 |
| Alterations | Code | Spec. | ￥/1Code | |
内径R ピン角 | CRN | Rをピン角にします。 [ ! ]バリがでることがあります。 [ NG ]追加工LKCとの併用不可 | 無料 | |
| L寸公差変更 |  | LKC | L寸公差を 0－0.05に変更します。 | 200 |
平取り追加工 | HT | ブッシュに平取りを追加します。 | 200 | |
洗浄工程| ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。 | |
| ・脱脂洗浄（型式：SL-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 |  |  高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  エアブロー(オイルフリー) 使用 | |  防錆袋使用 |
| ・精密洗浄（型式：SH-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：クラス1000 | 作業環境：クラス10 | |||||||
|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | |  クリーンベンチ(クラス10) で実施 |
・電解研磨+精密洗浄（型式：SHD-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 中性洗剤洗浄 | |  材質に応じた電解研磨槽 で電解研磨 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | | 温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | | クリーンベンチ(クラス10) で実施 |
商品の形状や材質等によって溶剤や工程が変わることがあります。
梱包例| 脱脂洗浄の場合 (TYPE型番：SL-□□） | 精密洗浄または電解研磨＋精密洗浄の場合 | |
| (TYPE型番：SH-□□・SHD-□□） | ||
| オーステナイト系ステンレス・アルミ材質の場合 | 鉄・マルテンサイト系ステンレス材質の場合 | |
 |  |  |
| 一部商品・サイズによっては、 梱包形態が異なる場合がございます。 | [ ! ]1重目・2重目の梱包とも、脱気されております。 | [ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。 |
洗浄効果・利用推奨環境| 洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
詳細情報
基本情報
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
| ・脱脂洗浄（防錆1重梱包） | ：型番SL-□□ |
| ・精密洗浄（脱気2重梱包） | ：型番SH-□□ |
| ・電解研磨＋精密洗浄（脱気2重梱包） | ：型番SHD-□□ |
| 商品型番 | 洗浄方法 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 工程別 |
| SL-□□ | 脱脂洗浄 | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| SH-□□ | 精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| SHD-□□ | 電解研磨＋精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
