【クリーン洗浄品】位置決めピン用ブシュ　ツバ付タイプ

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
クリーン洗浄
基本形状
ツバ付
内径仕様
円形
種類
ブシュ
固定サポート
なし
材質証明書
対象

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

未確定：候補が1,236型番あります。

外形図・規格表
型番リスト
詳細情報

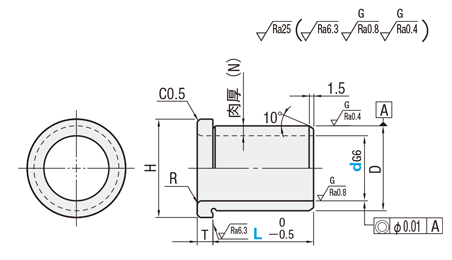

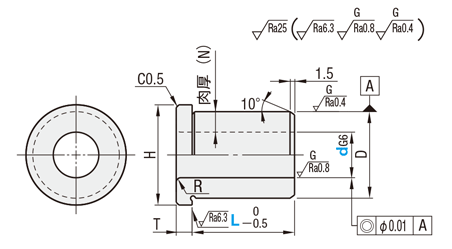

外形図・規格表

■スタンダードタイプ

[ ! ]

■薄肉タイプ

[ ! ]

■スタンダードタイプ

Type		[ M ]材質	[ S ]表面処理	[ H ]硬度	洗浄方法
p6	m6	[ M ]材質	[ S ]表面処理	[ H ]硬度	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-JBHN	SL-JBHMN	SKS3相当	無電解ニッケルメッキ	60HRC〜	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-JBHN	SH-JBHMN	SKS3相当	無電解ニッケルメッキ	60HRC〜	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-JBHC	SL-JBHMC	SUS440Cまたは 13Crステンレス	−	50HRC〜	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-JBHC	SH-JBHMC	SUS440Cまたは 13Crステンレス	−	50HRC〜	精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]p6タイプはm6タイプよりも、内径収縮が大きい為、穴加工の際はご注意ください。（こちら圧入後の内径変化参照）
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

■薄肉タイプ

Type		[ M ]材質	[ S ]表面処理	[ H ]硬度	洗浄方法
p6	m6	[ M ]材質	[ S ]表面処理	[ H ]硬度	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-JBHUNP	SL-JBHUN	SUJ2または SKS3相当	無電解ニッケルメッキ	58HRC〜	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-JBHUNP	SH-JBHUN	SUJ2または SKS3相当	無電解ニッケルメッキ	58HRC〜	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-JBHUCP	SL-JBHUC	SUS440Cまたは 13Crステンレス	−	50HRC〜	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-JBHUCP	SH-JBHUC	SUS440Cまたは 13Crステンレス	−	50HRC〜	精密洗浄	クラス1000	脱気2重梱包	クラス１0

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	L
SL-JBHN5	−	8

■スタンダードタイプ

型式						L選択											肉厚 (N)	R	H	T	D	D許容差		規格有無
Type	d	d許容差																				p6	m6	SL-JBHN	SH-JBHN	SL-JBHC	SH-JBHC
		表面処理なし		無電解ニッケルメッキ																				SL-JBHMN	SH-JBHMN	SL-JBHMC	SH-JBHMC
(p6) SL-JBHN SH-JBHN SL-JBHC SH-JBHC (m6) SL-JBHMN SH-JBHMN SL-JBHMC SH-JBHMC	2	G6	+0.008 +0.002	H7	+0.010 0	5	6	8	10	12							1.5	0.8	9	2.5	5	+0.020 +0.012	+0.012 +0.004	●	●	●	●

	3	G6	+0.008 +0.002	H7	+0.010 0	5	6	8	＊10	12							2	0.8	11	2.5	7	+0.024 +0.015	+0.015 +0.006	●	●	●	●

	4	G6	+0.012 +0.004	H7	+0.012 0	＊5	6	8	10	12	15	＊16	20				2	1	12	3	8	+0.024 +0.015	+0.015 +0.006	●	●	●	●

	5	G6	+0.012 +0.004	H7	+0.012 0	5	6	8	10	12	15	16	20				2.5	1	14	3	10	+0.024 +0.015	+0.015 +0.006	●	●	●	●

	6	G6	+0.012 +0.004	H7	+0.012 0	5	6	8	10	12	15	16	20	25			2	1	14	3	10	+0.024 +0.015	+0.015 +0.006	●	●	●	●

	8	G6	+0.014 +0.005	G6	+0.014 +0.005												2	2	16	4	12	+0.029 +0.018	+0.018 +0.007	●	●	●	●

	10	G6	+0.014 +0.005	G6	+0.014 +0.005		6	8	10	12	15	16	20	25			2.5	2	19	4	15	+0.029 +0.018	+0.018 +0.007	●	●	●	●

	12	G6	+0.017 +0.006	G6	+0.017 +0.006			8	10	12	15	16	20	25	30		3	2	22	4	18	+0.029 +0.018	+0.018 +0.007	●	●	●	●

	13	G6	+0.017 +0.006	G6	+0.017 +0.006				10	12	15	16	20	25	30		4.5	2	26	5	22	+0.035 +0.022	+0.021 +0.008	●	●	●	●

	15	G6	+0.017 +0.006	G6	+0.017 +0.006				10	＊12	＊15	＊16	＊20	＊25	＊30		5	2	30	5	25	+0.035 +0.022	+0.021 +0.008	●	●	●	●

	16	G6	+0.017 +0.006	G6	+0.017 +0.006				10	12	15	16	20	25	30		5	2	30	5	26	+0.035 +0.022	+0.021 +0.008	●	●	●	●

	20	G6	+0.020 +0.007	G6	+0.020 +0.007					12	15	16	20	25	30		5	3	35	6	30	+0.035 +0.022	+0.021 +0.008	●	●	●	●

	25	G6	+0.020 +0.007	G6	+0.020 +0.007							16	20	25	＊30	35	5	3	40	6	35	+0.042 +0.026	+0.025 +0.009	●	●	●	●

[ NG ]L寸の＊はJBHMCのみ選択不可 [ ! ]無電解ニッケルメッキ品のd寸2〜6の許容差はH7となります。

■スタンダードタイプ

		質量（g)参考値
d	L	SKS3相当	SUS440Cまたは 13Crステンレス
2	5	0.65	0.65
	6	0.78	0.78
	6	1.04	1.05
	6	1.30	1.31
	6	1.55	1.57
3	5	1.23	1.25
	6	1.48	1.49
	8	1.97	1.99
	10	2.47	2.49
	12	2.96	2.99
4	5	1.48	1.49
	6	1.78	1.79
	8	2.37	2.39
	10	2.96	2.99
	12	3.55	3.59
	15	4.44	4.48
	16	4.74	4.78
	20	5.92	5.98
5	5	2.31	2.33
	6	2.78	2.80
	8	3.70	3.74
	10	4.63	4.67
	12	5.55	5.60
	15	6.94	7.00
	16	7.40	7.47
	20	9.26	9.34
6	5	1.97	1.99
	6	2.37	2.39
	8	3.16	3.19
	10	3.95	3.98
	12	4.74	4.78
	15	5.92	5.98
	16	6.32	6.37
	20	7.90	7.97
	25	9.87	9.96
8	5	2.47	2.49
	6	2.96	2.99
	8	3.95	3.98
	10	4.94	4.98
	12	5.92	5.98
	15	7.40	7.47
	16	7.90	7.97
	20	9.87	9.96
	25	12.34	12.45
10	6	4.63	4.67
	8	6.17	6.23
	10	7.71	7.78
	12	9.26	9.34
	15	11.57	11.67
	16	12.34	12.45
	20	15.43	15.56
	25	19.28	19.45
12	8	8.88	8.96
	10	11.11	11.21
	12	13.33	13.45
	15	16.66	16.81
	16	17.77	17.93
	20	22.21	22.41
	25	27.77	28.01
	30	33.32	33.62
13	10	19.44	19.61
	12	23.32	23.53
	15	29.15	29.41
	16	31.10	31.37
	20	38.87	39.22
	25	48.59	49.02
	30	58.31	58.83
15	10	24.68	24.90
	12	29.62	29.88
	15	37.02	37.35
	16	39.49	39.84
	20	49.36	49.80
	25	61.70	62.25
	30	74.04	74.70
16	10	25.91	26.15
	12	31.10	31.37
	15	38.87	39.22
	16	41.46	41.83
	20	51.83	52.29
	25	64.79	65.36
	30	77.74	78.44
20	12	37.02	37.35
	15	46.28	46.69
	16	49.36	49.80
	20	61.70	62.25
	25	77.13	77.81
	30	92.55	93.38
25	16	59.23	59.76
	20	74.04	74.70
	25	92.55	93.38
	30	111.06	112.05
	35	129.57	130.73

■薄肉タイプ

型式						L選択								肉厚 (N)	R	H	T	D	D許容差		規格有無
Type	d	d許容差																	p6	m6	SL-JBHUN	SH-JBHUN	SL-JBHUC	SH-JBHUC
		表面処理なし		無電解ニッケルメッキ																	SL-JBHUNP	SH-JBHUNP	SL-JBHUCP	SH-JBHUCP
(p6) SL-JBHUNP SH-JBHUNP SL-JBHUCP SH-JBHUCP (m6) SL-JBHUN SH-JBHUN SL-JBHUC SH-JBHUC	3	G6	+0.008 +0.002	H7	+0.010 0	6	8	10	12					1	0.5	9	2.5	5	+0.020 +0.012	+0.012 +0.004	●	●	●	●

	4	G6	+0.012 +0.004	H7	+0.012 0	6	8	10	12	15	16			1	0.5	10	3	6	+0.020 +0.012	+0.012 +0.004	●	●	●	●

	5	G6	+0.012 +0.004	H7	+0.012 0	6	8	10	12	＊15	＊16	20		1	0.5	11	3	7	+0.024 +0.015	+0.015 +0.006	●	●	●	●

	6	G6	+0.012 +0.004	H7	+0.012 0	6	8	10	12	＊15	16	20		1	0.5	12	3	8	+0.024 +0.015	+0.015 +0.006	●	●	●	●

	8	G6	+0.014 +0.005	G6	+0.014 +0.005	6	8	10	12	＊15	16	20		1	0.5	14	4	10	+0.024 +0.015	+0.015 +0.006	●	●	●	●

	10	G6	+0.014 +0.005	G6	+0.014 +0.005	6	8	10	12	15	16	20		1.5	0.5	17	4	13	+0.029 +0.018	+0.018 +0.007	●	●	●	●

	12	G6	+0.017 +0.006	G6	+0.017 +0.006		8	10	12	15	16	＊20		1.5	0.5	19	4	15	+0.029 +0.018	+0.018 +0.007	●	●	●	●

	13	G6	+0.017 +0.006	G6	+0.017 +0.006			10	12	15	16	20		2	1	21	5	17	+0.029 +0.018	+0.018 +0.007	●	●	−	−

	15	G6	+0.017 +0.006	G6	+0.017 +0.006				12	15	16	20		2	1	24	5	19	+0.035 +0.022	+0.021 +0.008	●	●	●	●

	16	G6	+0.017 +0.006	G6	+0.017 +0.006				12	15	16	20	＊25	2.5	2	26	5	21	+0.035 +0.022	+0.021 +0.008	●	●	●	●

	20	G6	+0.020 +0.007	G6	+0.020 +0.007				12	15	16	20	25	3	2	31	6	26	+0.035 +0.022	+0.021 +0.008	●	●	●	●

	25	G6	+0.020 +0.007	G6	+0.020 +0.007							20	25	3	2	36	6	31	+0.042 +0.026	+0.025 +0.009	●	●	●	●

[ NG ]L寸の＊はJBHUCのみ選択不可 [ ! ]無電解ニッケルメッキ品のd寸3〜6の許容差はH7となります。

■薄肉タイプ

		質量（g)参考値
d	L	SUJ2又はSKS3相当	SUS440Cまたは 13Crステンレス
3	6	0.59	0.60
	8	0.79	0.80
	10	0.99	1.00
	12	1.18	1.20
3	6	0.74	0.75
	8	0.99	1.00
	10	1.23	1.25
	12	1.48	1.49
	15	1.85	1.87
	16	1.97	1.99
5	6	0.89	0.90
	8	1.18	1.20
	10	1.48	1.49
	12	1.78	1.79
	15	2.22	2.24
	16	2.37	2.39
	20	2.96	2.99
6	6	1.04	1.05
	8	1.38	1.39
	10	1.73	1.74
	12	2.07	2.09
	15	2.59	2.61
	16	2.76	2.79
	20	3.46	3.49
8	6	1.33	1.34
	8	1.78	1.79
	10	2.22	2.24
	12	2.67	2.69
	15	3.33	3.36
	16	3.55	3.59
	20	4.44	4.48
10	6	2.55	2.58
	8	3.41	3.44
	10	4.26	4.30
	12	5.11	5.15
	15	6.39	6.44
	16	6.81	6.87
	20	8.51	8.59
12	8	4.00	4.03
	10	5.00	5.04
	12	6.00	6.05
	15	7.50	7.56
	16	8.00	8.07
	20	10.00	10.08
13	10	7.40	-
	12	8.88	-
	15	11.11	-
	16	11.85	-
	20	14.81	-
15	12	10.07	10.16
	15	12.59	12.70
	16	13.43	13.55
	20	16.78	16.93
16	12	13.70	13.82
	15	17.12	17.27
	16	18.26	18.43
	20	22.83	23.03
	25	28.54	28.79
20	12	20.44	20.62
	15	25.54	25.77
	16	27.25	27.49
	20	34.06	34.36
	25	42.57	42.95
25	20	41.46	41.83
25	25	51.83	52.29

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

...

型番

材質

詳細材質

表面処理

外径公差選択

内径寸法

(mm)

外径寸法

(mm)

洗浄方法

長さ L

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	2	5	精密洗浄	5	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	2	5	精密洗浄	6	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	2	5	精密洗浄	8	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	2	5	精密洗浄	10	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	2	5	精密洗浄	12	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	3	7	精密洗浄	5	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	3	7	精密洗浄	6	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	3	7	精密洗浄	8	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	3	7	精密洗浄	10	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	3	7	精密洗浄	12	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	4	8	精密洗浄	5	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	4	8	精密洗浄	6	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	4	8	精密洗浄	8	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	4	8	精密洗浄	10	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	4	8	精密洗浄	12	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	4	8	精密洗浄	15	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	4	8	精密洗浄	16	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	4	8	精密洗浄	20	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	5	10	精密洗浄	5	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	5	10	精密洗浄	6	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	5	10	精密洗浄	8	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	5	10	精密洗浄	10	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	5	10	精密洗浄	12	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	5	10	精密洗浄	15	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	5	10	精密洗浄	16	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	5	10	精密洗浄	20	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	6	10	精密洗浄	5	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	6	10	精密洗浄	6	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	6	10	精密洗浄	8	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	6	10	精密洗浄	10	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	6	10	精密洗浄	12	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	6	10	精密洗浄	15	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	6	10	精密洗浄	16	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	6	10	精密洗浄	20	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	6	10	精密洗浄	25	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	8	12	精密洗浄	5	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	8	12	精密洗浄	6	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	8	12	精密洗浄	8	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	8	12	精密洗浄	10	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	8	12	精密洗浄	12	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	8	12	精密洗浄	15	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	8	12	精密洗浄	16	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	8	12	精密洗浄	20	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	8	12	精密洗浄	25	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	10	15	精密洗浄	6	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	10	15	精密洗浄	8	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	10	15	精密洗浄	10	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	10	15	精密洗浄	12	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	10	15	精密洗浄	15	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	10	15	精密洗浄	16	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	10	15	精密洗浄	20	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	10	15	精密洗浄	25	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	12	18	精密洗浄	8	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	12	18	精密洗浄	10	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	12	18	精密洗浄	12	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	12	18	精密洗浄	15	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	12	18	精密洗浄	16	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	12	18	精密洗浄	20	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	12	18	精密洗浄	25	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	12	18	精密洗浄	30	SUS440Cまたは13Crステンレス	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	3日目	JBHC2-5
- ( - )	3日目	JBHC2-6
- ( - )	3日目	JBHC2-8
- ( - )	3日目	JBHC2-10
- ( - )	3日目	JBHC2-12
- ( - )	3日目	JBHC3-5
- ( - )	3日目	JBHC3-6
- ( - )	3日目	JBHC3-8
- ( - )	3日目	JBHC3-10
- ( - )	3日目	JBHC3-12
- ( - )	3日目	JBHC4-5
- ( - )	3日目	JBHC4-6
- ( - )	3日目	JBHC4-8
- ( - )	3日目	JBHC4-10
- ( - )	3日目	JBHC4-12
- ( - )	3日目	JBHC4-15
- ( - )	3日目	JBHC4-16
- ( - )	3日目	JBHC4-20
- ( - )	3日目	JBHC5-5
- ( - )	3日目	JBHC5-6
- ( - )	3日目	JBHC5-8
- ( - )	3日目	JBHC5-10
- ( - )	3日目	JBHC5-12
- ( - )	3日目	JBHC5-15
- ( - )	3日目	JBHC5-16
- ( - )	3日目	JBHC5-20
- ( - )	3日目	JBHC6-5
- ( - )	3日目	JBHC6-6
- ( - )	3日目	JBHC6-8
- ( - )	3日目	JBHC6-10
- ( - )	3日目	JBHC6-12
- ( - )	3日目	JBHC6-15
- ( - )	3日目	JBHC6-16
- ( - )	3日目	JBHC6-20
- ( - )	3日目	JBHC6-25
- ( - )	3日目	JBHC8-5
- ( - )	3日目	JBHC8-6
- ( - )	3日目	JBHC8-8
- ( - )	3日目	JBHC8-10
- ( - )	3日目	JBHC8-12
- ( - )	3日目	JBHC8-15
- ( - )	3日目	JBHC8-16
- ( - )	3日目	JBHC8-20
- ( - )	3日目	JBHC8-25
- ( - )	3日目	JBHC10-6
- ( - )	3日目	JBHC10-8
- ( - )	3日目	JBHC10-10
- ( - )	3日目	JBHC10-12
- ( - )	3日目	JBHC10-15
- ( - )	3日目	JBHC10-16
- ( - )	3日目	JBHC10-20
- ( - )	3日目	JBHC10-25
- ( - )	3日目	JBHC12-8
- ( - )	3日目	JBHC12-10
- ( - )	3日目	JBHC12-12
- ( - )	3日目	JBHC12-15
- ( - )	3日目	JBHC12-16
- ( - )	3日目	JBHC12-20
- ( - )	3日目	JBHC12-25
- ( - )	3日目	JBHC12-30

...

基本情報
納期・価格

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

価格表

■スタンダードタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	d	SL-JBHN	SH-JBHN	SL-JBHC	SH-JBHC
Type	d	SL-JBHMN	SH-JBHMN	SL-JBHMC	SH-JBHMC
(p6) SL-JBHN SH-JBHN SL-JBHC SH-JBHC (m6) SL-JBHMN SH-JBHMN SL-JBHMC SH-JBHMC	2	2,700	3,000	4,320	4,620
	3	2,500	2,800	3,910	4,210
	4	2,210	2,510	3,220	3,520
	5	2,100	2,400	3,180	3,480
	6	2,100	2,400	3,180	3,480
	8	2,100	2,400	3,180	3,480
	10	2,210	2,510	3,220	3,520
	12	2,270	2,570	3,390	3,690
	13	2,510	2,810	4,020	4,320
	15	2,800	3,100	4,510	4,810
	16	2,800	3,100	4,510	4,810
	20	2,970	3,270	4,920	5,220
	25	3,160	3,460	5,310	5,610

■薄肉タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	d	SL-JBHUN	SH-JBHUN	SL-JBHUC	SH-JBHUC
Type	d	SL-JBHUNP	SH-JBHUNP	SL-JBHUCP	SH-JBHUCP
(p6) SL-JBHUNP SH-JBHUNP SL-JBHUCP SH-JBHUCP (m6) SL-JBHUN SH-JBHUN SL-JBHUC SH-JBHUC	3	2,810	3,110	4,260	4,560
	4	2,500	2,800	3,730	4,030
	5	2,360	2,660	3,480	3,780
	6	2,360	2,660	3,480	3,780
	8	2,360	2,660	3,480	3,780
	10	2,460	2,760	3,570	3,870
	12	2,490	2,790	3,600	3,900
	13	2,780	3,080	-	-
	15	2,980	3,280	4,600	4,900
	16	2,980	3,280	4,600	4,900
	20	3,160	3,460	4,990	5,290
	25	3,400	3,700	5,440	5,740

■数量スライド価格（[ ! ]1円未満切り捨て）こちら
◦スタンダードタイプ

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1〜49	50〜64	65〜79	80〜100	101〜200	201〜300	301〜
値引率	基準単価	5%	10%	18%	18%	28%	お見積り
出荷日	通常				＋7日目	＋8日目	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

◦薄肉タイプ
SL-JBHUNP・SH-JBHUNP・SL-JBHUN・SH-JBHUN

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1〜49	50〜64	65〜79	80〜100	101～200	201～300	301～
値引率	基準単価	5%	10%	18%	18%	23%	お見積り
出荷日	通常				＋8日目	＋9日目	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]d＝3,4は「101以上」お見積りとなります。

SL-JBHUCP・SH-JBHUCP・SL-JBHUC・SH-JBHUC

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1〜49	50〜64	65〜79	80〜100	101～200	201～300	301～
値引率	基準単価	5%	10%	18%	18%	23%	お見積り
出荷日	通常				＋11日目	＋14日目	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]d＝3,4は「101以上」お見積りとなります。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】位置決めピン用ブシュ　ツバ付タイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】位置決めピン用ブシュ　ツバ付タイプ	【クリーン洗浄品】位置決めピン用ブシュ　ストレートタイプ	【クリーン洗浄品】位置決めピン用ブシュ　抜止めツバ付きタイプ	【クリーン洗浄品】位置決めピン用ブシュ　二面フランジ簡易タイプ	【クリーン洗浄品】位置決めピン用ブシュ　フリー　ツバ付タイプ	位置決めピン用ブシュ固定寸ツバ付タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	980円 -
通常出荷日	3日目	3日目	6日目	6日目	6日目〜	在庫品1日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄	該当なし
基本形状	ツバ付	ストレート	ツバ付	フランジ付	ツバ付	ツバ付
内径仕様	円形	円形	円形	円形	円形	円形
種類	ブシュ	ブシュ	ブシュ	ブシュ	ブシュ	ブシュ
