【クリーン洗浄品】位置決めピン用ブシュ　二面フランジ簡易タイプ

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】位置決めピン用ブシュ　二面フランジタイプ

通常出荷日：3 日目～

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

特性・用途
クリーン洗浄
材質
S45C相当
詳細材質
S45C相当
基本形状
フランジ付
表面処理
無電解ニッケルメッキ
内径仕様
円形
種類
ブシュ
外径公差選択
0 / -0.2
固定サポート
なし
P寸固定・L寸選択/P・L寸フリー指定
P・L寸フリー指定
材質証明書
対象
材質証明書：材質
S45C相当
材質証明書：表面処理
無電解ニッケルメッキ

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

未確定：候補が44型番あります。

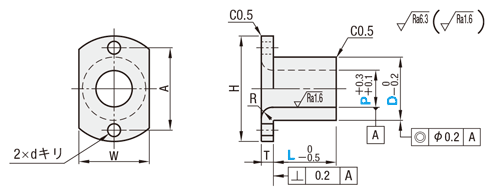

外形図・規格表
型番リスト
詳細情報

外形図・規格表

Type	[ M ]材質	[ S ]表面処理	[ H ]硬度	洗浄方法
Type	[ M ]材質	[ S ]表面処理	[ H ]硬度	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-JBOM	S45C相当	無電解ニッケルメッキ	−	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-JBOM			−	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-JBON			45～50HRC	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-JBON			45～50HRC	精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	P	−	L
SL-JBON10	−	P5.0	−	L8

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		P 指定0.1mm単位	L 指定1mm単位	R	H	W	T	A	d	￥基準単価
型式										SL-JBOM		SH-JBOM		SL-JBON		SH-JBON
Type	D									L≦20	21≦L	L≦20	21≦L	L≦20	21≦L	L≦20	21≦L
SL-JBOM SH-JBOM SL-JBON SH-JBON	10	4.0〜6.5	5〜15	1	25	12	3	17	5	1,800	-	2,100	-	1,910	-	2,210	-
	12	6.0〜8.5	5〜15	2	28	15		20	5	1,840	-	2,140	-	1,960	-	2,260	-
	15	8.0〜10.5	5〜35		40	17		30	6	1,940	2,020	2,240	2,320	2,040	2,130	2,340	2,430
	16	9.0〜11.5				20				1,950	2,020	2,250	2,320	2,060	2,140	2,360	2,440
	18	10.0〜12.5				20				1,950	2,030	2,250	2,330	2,060	2,150	2,360	2,450
	20	12.0〜13.5				22				1,990	2,070	2,290	2,370	2,090	2,180	2,390	2,480
	22	12.0〜13.5				25				2,000	2,090	2,300	2,390	2,110	2,200	2,410	2,500
	25	13.0〜15.5			44	30	4	34		2,060	2,140	2,360	2,440	2,180	2,260	2,480	2,560
	26	15.0〜16.5			44	30	4	34		2,090	2,170	2,390	2,470	2,210	2,290	2,510	2,590
	30	16.0〜20.5	5〜50	3	56	35	5	42	8	2,180	2,420	2,480	2,720	2,300	2,530	2,600	2,830
	35	20.0〜25.0	5〜50	3	60	40	5	46	8	2,230	2,480	2,530	2,780	2,330	2,610	2,630	2,910

追加工

型式	−	P	−	L	−	（RH）
SL-JBON10	−	P5.0	−	L8	−	RH

Alteration	Code	Spec.	￥/1Code
内径R変更	RH	内径Rをツバ側からD寸端面に変更します。ツバ側Rと同じ大きさになります。指定方法 RH [ ! ]（D－P）/2－R≧1.5	100

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-JBOM10-P[4-6.5/0.1]-L[5-15/1]

SH-JBOM12-P[6-8.5/0.1]-L[5-15/1]

SH-JBOM15-P[8-10.5/0.1]-L[5-35/1]

SH-JBOM16-P[9-11.5/0.1]-L[5-35/1]

SH-JBOM18-P[10-12.5/0.1]-L[5-35/1]

SH-JBOM20-P[12-13.5/0.1]-L[5-35/1]

SH-JBOM22-P[12-13.5/0.1]-L[5-35/1]

SH-JBOM25-P[13-15.5/0.1]-L[5-35/1]

SH-JBOM26-P[15-16.5/0.1]-L[5-35/1]

SH-JBOM30-P[16-20.5/0.1]-L[5-50/1]

SH-JBOM35-P[20-25/0.1]-L[5-50/1]

SH-JBON10-P[4-6.5/0.1]-L[5-15/1]

SH-JBON12-P[6-8.5/0.1]-L[5-15/1]

SH-JBON15-P[8-10.5/0.1]-L[5-35/1]

SH-JBON16-P[9-11.5/0.1]-L[5-35/1]

SH-JBON18-P[10-12.5/0.1]-L[5-35/1]

SH-JBON20-P[12-13.5/0.1]-L[5-35/1]

SH-JBON22-P[12-13.5/0.1]-L[5-35/1]

SH-JBON25-P[13-15.5/0.1]-L[5-35/1]

SH-JBON26-P[15-16.5/0.1]-L[5-35/1]

SH-JBON30-P[16-20.5/0.1]-L[5-50/1]

SH-JBON35-P[20-25/0.1]-L[5-50/1]

SL-JBOM10-P[4-6.5/0.1]-L[5-15/1]

SL-JBOM12-P[6-8.5/0.1]-L[5-15/1]

SL-JBOM15-P[8-10.5/0.1]-L[5-35/1]

SL-JBOM16-P[9-11.5/0.1]-L[5-35/1]

SL-JBOM18-P[10-12.5/0.1]-L[5-35/1]

SL-JBOM20-P[12-13.5/0.1]-L[5-35/1]

SL-JBOM22-P[12-13.5/0.1]-L[5-35/1]

SL-JBOM25-P[13-15.5/0.1]-L[5-35/1]

SL-JBOM26-P[15-16.5/0.1]-L[5-35/1]

SL-JBOM30-P[16-20.5/0.1]-L[5-50/1]

SL-JBOM35-P[20-25/0.1]-L[5-50/1]

SL-JBON10-P[4-6.5/0.1]-L[5-15/1]

SL-JBON12-P[6-8.5/0.1]-L[5-15/1]

SL-JBON15-P[8-10.5/0.1]-L[5-35/1]

SL-JBON16-P[9-11.5/0.1]-L[5-35/1]

SL-JBON18-P[10-12.5/0.1]-L[5-35/1]

SL-JBON20-P[12-13.5/0.1]-L[5-35/1]

SL-JBON22-P[12-13.5/0.1]-L[5-35/1]

SL-JBON25-P[13-15.5/0.1]-L[5-35/1]

SL-JBON26-P[15-16.5/0.1]-L[5-35/1]

SL-JBON30-P[16-20.5/0.1]-L[5-50/1]

SL-JBON35-P[20-25/0.1]-L[5-50/1]

内径寸法

(mm)

外径寸法

(mm)

洗浄方法

硬度

長さ L

(mm)

RoHS?

最小発注数量

4 ～ 6.5	10	精密洗浄	なし	5 ～ 15	10	1個
6 ～ 8.5	12	精密洗浄	なし	5 ～ 15	10	1個
8 ～ 10.5	15	精密洗浄	なし	5 ～ 35	10	1個
9 ～ 11.5	16	精密洗浄	なし	5 ～ 35	10	1個
10 ～ 12.5	18	精密洗浄	なし	5 ～ 35	10	1個
12 ～ 13.5	20	精密洗浄	なし	5 ～ 35	10	1個
12 ～ 13.5	22	精密洗浄	なし	5 ～ 35	10	1個
13 ～ 15.5	25	精密洗浄	なし	5 ～ 35	10	1個
15 ～ 16.5	26	精密洗浄	なし	5 ～ 35	10	1個
16 ～ 20.5	30	精密洗浄	なし	5 ～ 50	10	1個
20 ～ 25	35	精密洗浄	なし	5 ～ 50	10	1個
4 ～ 6.5	10	精密洗浄	45～50HRC	5 ～ 15	10	1個
6 ～ 8.5	12	精密洗浄	45～50HRC	5 ～ 15	10	1個
8 ～ 10.5	15	精密洗浄	45～50HRC	5 ～ 35	10	1個
9 ～ 11.5	16	精密洗浄	45～50HRC	5 ～ 35	10	1個
10 ～ 12.5	18	精密洗浄	45～50HRC	5 ～ 35	10	1個
12 ～ 13.5	20	精密洗浄	45～50HRC	5 ～ 35	10	1個
12 ～ 13.5	22	精密洗浄	45～50HRC	5 ～ 35	10	1個
13 ～ 15.5	25	精密洗浄	45～50HRC	5 ～ 35	10	1個
15 ～ 16.5	26	精密洗浄	45～50HRC	5 ～ 35	10	1個
16 ～ 20.5	30	精密洗浄	45～50HRC	5 ～ 50	10	1個
20 ～ 25	35	精密洗浄	45～50HRC	5 ～ 50	10	1個
4 ～ 6.5	10	脱脂洗浄	なし	5 ～ 15	10	1個
6 ～ 8.5	12	脱脂洗浄	なし	5 ～ 15	10	1個
8 ～ 10.5	15	脱脂洗浄	なし	5 ～ 35	10	1個
9 ～ 11.5	16	脱脂洗浄	なし	5 ～ 35	10	1個
10 ～ 12.5	18	脱脂洗浄	なし	5 ～ 35	10	1個
12 ～ 13.5	20	脱脂洗浄	なし	5 ～ 35	10	1個
12 ～ 13.5	22	脱脂洗浄	なし	5 ～ 35	10	1個
13 ～ 15.5	25	脱脂洗浄	なし	5 ～ 35	10	1個
15 ～ 16.5	26	脱脂洗浄	なし	5 ～ 35	10	1個
16 ～ 20.5	30	脱脂洗浄	なし	5 ～ 50	10	1個
20 ～ 25	35	脱脂洗浄	なし	5 ～ 50	10	1個
4 ～ 6.5	10	脱脂洗浄	45～50HRC	5 ～ 15	10	1個
6 ～ 8.5	12	脱脂洗浄	45～50HRC	5 ～ 15	10	1個
8 ～ 10.5	15	脱脂洗浄	45～50HRC	5 ～ 35	10	1個
9 ～ 11.5	16	脱脂洗浄	45～50HRC	5 ～ 35	10	1個
10 ～ 12.5	18	脱脂洗浄	45～50HRC	5 ～ 35	10	1個
12 ～ 13.5	20	脱脂洗浄	45～50HRC	5 ～ 35	10	1個
12 ～ 13.5	22	脱脂洗浄	45～50HRC	5 ～ 35	10	1個
13 ～ 15.5	25	脱脂洗浄	45～50HRC	5 ～ 35	10	1個
15 ～ 16.5	26	脱脂洗浄	45～50HRC	5 ～ 35	10	1個
16 ～ 20.5	30	脱脂洗浄	45～50HRC	5 ～ 50	10	1個
20 ～ 25	35	脱脂洗浄	45～50HRC	5 ～ 50	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜4	5〜9	10〜19	20〜49	50～
値引率	基準単価	5%	10%	15%	お見積り
出荷日	通常				お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
