【クリーン洗浄品】位置決めピン用ブシュ　抜止めツバ付きタイプ

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

特性・用途
クリーン洗浄
基本形状
ツバ付
内径仕様
円形
種類
ブシュ
固定サポート
抜け止めタイプ
材質証明書
対象

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

未確定：候補が110型番あります。

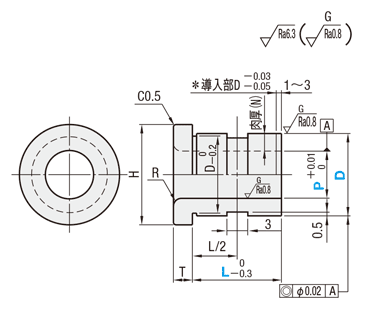

外形図・規格表
型番リスト
詳細情報

外形図・規格表

[ ! ]

D	p6	m6	h6
8	＋0.024 ＋0.015	＋0.015 ＋0.006	0 －0.009
10
12	＋0.029 ＋0.018	＋0.018 ＋0.007	0 －0.011
15
18
20	＋0.035 ＋0.022	＋0.021 ＋0.008	0 －0.013
22
25
26
30
35	＋0.042 ＋0.026	＋0.025 ＋0.009	0 －0.016

＊ D寸公差h6はD軸先端への導入部はありません。

[ ! ]p6タイプはm6タイプよりも内径収縮が大きいため、穴加工の際はご注意ください。
(詳細はこちら圧入後の内径変化参照)

Type			[ M ]材質	[ S ]表面処理	[ H ]硬度	洗浄方法
p6	m6	h6	[ M ]材質	[ S ]表面処理	[ H ]硬度	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-JBHFMPG	SL-JBHFMG	SL-JBHMG	SKS3相当	無電解ニッケルメッキ	56〜60HRC	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-JBHFMPG	SH-JBHFMG	SH-JBHMG	SKS3相当	無電解ニッケルメッキ	56〜60HRC	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-JBHFCPG	SL-JBHFCG	−	SUS440Cまたは 13Crステンレス	−	50〜55HRC	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-JBHFCPG	SH-JBHFCG	−	SUS440Cまたは 13Crステンレス	−	50〜55HRC	精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	P	−	L
SL-JBHMG20	−	P13.0	−	L20

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			P 指定0.01mm単位	L 指定0.1mm単位	肉厚(N)	R	H	T	￥基準単価
Type		D							SL-JBHFMPG SL-JBHFMG SL-JBHMG	SH-JBHFMPG SH-JBHFMG SH-JBHMG	SL-JBHFCPG SL-JBHFCG	SH-JBHFCPG SH-JBHFCG


(p6) SL-JBHFMPG SH-JBHFMPG SL-JBHFCPG SH-JBHFCPG (h6) SL-JBHMG SH-JBHMG	(m6) SL-JBHFMG SH-JBHFMG SL-JBHFCG SH-JBHFCG	8	4.00〜4.50	8.0〜10.0	1.75〜2.50	1.0	12	3	3,100	3,400	4,210	4,510
		10	4.00〜6.50	8.0〜15.0	1.75〜3.00	1.0	14	3	2,920	3,220	3,940	4,240
		12	6.00〜8.50	8.0〜15.0	1.75〜3.00	2.0	16	4	2,920	3,220	3,940	4,240
		15	8.00〜10.50	10.0〜35.0	2.25〜3.50		19		2,920	3,220	3,940	4,240
		18	10.00〜12.50		2.75〜4.00		22		3,100	3,400	4,210	4,510
		20	12.00〜13.50		3.25〜4.00		26	5	3,610	3,910	5,020	5,320
		22	12.00〜13.50		4.25〜5.00		26		3,610	3,910	5,020	5,320
		25	13.00〜15.50		4.75〜6.00		30		3,960	4,260	5,570	5,870
		26	15.00〜16.50		4.75〜5.50		30		3,960	4,260	5,570	5,870
		30	16.00〜20.50	12.0〜50.0	4.75〜7.00	3.0	35	6	4,300	4,600	6,120	6,420
		35	20.00〜25.00	12.0〜50.0	5.00〜7.50	3.0	40	6	4,640	4,940	6,670	6,970
[ ! ]L＋T≦P×3.0

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-JBHFCG8-P[4-4.5/0.01]-L[8-10/0.1]

SH-JBHFCG10-P[4-6.5/0.01]-L[8-15/0.1]

SH-JBHFCG12-P[6-8.5/0.01]-L[8-15/0.1]

SH-JBHFCG15-P[8-10.5/0.01]-L[10-35/0.1]

SH-JBHFCG18-P[10-12.5/0.01]-L[10-35/0.1]

SH-JBHFCG20-P[12-13.5/0.01]-L[10-35/0.1]

SH-JBHFCG22-P[12-13.5/0.01]-L[10-35/0.1]

SH-JBHFCG25-P[13-15.5/0.01]-L[10-35/0.1]

SH-JBHFCG26-P[15-16.5/0.01]-L[10-35/0.1]

SH-JBHFCG30-P[16-20.5/0.01]-L[12-50/0.1]

SH-JBHFCG35-P[20-25/0.01]-L[12-50/0.1]

SH-JBHFCPG8-P[4-4.5/0.01]-L[8-10/0.1]

SH-JBHFCPG10-P[4-6.5/0.01]-L[8-15/0.1]

SH-JBHFCPG12-P[6-8.5/0.01]-L[8-15/0.1]

SH-JBHFCPG15-P[8-10.5/0.01]-L[10-35/0.1]

SH-JBHFCPG18-P[10-12.5/0.01]-L[10-35/0.1]

SH-JBHFCPG20-P[12-13.5/0.01]-L[10-35/0.1]

SH-JBHFCPG22-P[12-13.5/0.01]-L[10-35/0.1]

SH-JBHFCPG25-P[13-15.5/0.01]-L[10-35/0.1]

SH-JBHFCPG26-P[15-16.5/0.01]-L[10-35/0.1]

SH-JBHFCPG30-P[16-20.5/0.01]-L[12-50/0.1]

SH-JBHFCPG35-P[20-25/0.01]-L[12-50/0.1]

SH-JBHFMG8-P[4-4.5/0.01]-L[8-10/0.1]

SH-JBHFMG10-P[4-6.5/0.01]-L[8-15/0.1]

SH-JBHFMG12-P[6-8.5/0.01]-L[8-15/0.1]

SH-JBHFMG15-P[8-10.5/0.01]-L[10-35/0.1]

SH-JBHFMG18-P[10-12.5/0.01]-L[10-35/0.1]

SH-JBHFMG20-P[12-13.5/0.01]-L[10-35/0.1]

SH-JBHFMG22-P[12-13.5/0.01]-L[10-35/0.1]

SH-JBHFMG25-P[13-15.5/0.01]-L[10-35/0.1]

SH-JBHFMG26-P[15-16.5/0.01]-L[10-35/0.1]

SH-JBHFMG30-P[16-20.5/0.01]-L[12-50/0.1]

SH-JBHFMG35-P[20-25/0.01]-L[12-50/0.1]

SH-JBHFMPG8-P[4-4.5/0.01]-L[8-10/0.1]

SH-JBHFMPG10-P[4-6.5/0.01]-L[8-15/0.1]

SH-JBHFMPG12-P[6-8.5/0.01]-L[8-15/0.1]

SH-JBHFMPG15-P[8-10.5/0.01]-L[10-35/0.1]

SH-JBHFMPG18-P[10-12.5/0.01]-L[10-35/0.1]

SH-JBHFMPG20-P[12-13.5/0.01]-L[10-35/0.1]

SH-JBHFMPG22-P[12-13.5/0.01]-L[10-35/0.1]

SH-JBHFMPG25-P[13-15.5/0.01]-L[10-35/0.1]

SH-JBHFMPG26-P[15-16.5/0.01]-L[10-35/0.1]

SH-JBHFMPG30-P[16-20.5/0.01]-L[12-50/0.1]

SH-JBHFMPG35-P[20-25/0.01]-L[12-50/0.1]

SH-JBHMG8-P[4-4.5/0.01]-L[8-10/0.1]

SH-JBHMG10-P[4-6.5/0.01]-L[8-15/0.1]

SH-JBHMG12-P[6-8.5/0.01]-L[8-15/0.1]

SH-JBHMG15-P[8-10.5/0.01]-L[10-35/0.1]

SH-JBHMG18-P[10-12.5/0.01]-L[10-35/0.1]

SH-JBHMG20-P[12-13.5/0.01]-L[10-35/0.1]

SH-JBHMG22-P[12-13.5/0.01]-L[10-35/0.1]

SH-JBHMG25-P[13-15.5/0.01]-L[10-35/0.1]

SH-JBHMG26-P[15-16.5/0.01]-L[10-35/0.1]

SH-JBHMG30-P[16-20.5/0.01]-L[12-50/0.1]

SH-JBHMG35-P[20-25/0.01]-L[12-50/0.1]

SL-JBHFCG8-P[4-4.5/0.01]-L[8-10/0.1]

SL-JBHFCG10-P[4-6.5/0.01]-L[8-15/0.1]

SL-JBHFCG12-P[6-8.5/0.01]-L[8-15/0.1]

SL-JBHFCG15-P[8-10.5/0.01]-L[10-35/0.1]

SL-JBHFCG18-P[10-12.5/0.01]-L[10-35/0.1]

材質

詳細材質

表面処理

外径公差選択

内径寸法

(mm)

外径寸法

(mm)

洗浄方法

長さ L

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	m6	4 ～ 4.5	8	精密洗浄	8 ～ 10	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	m6	4 ～ 6.5	10	精密洗浄	8 ～ 15	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	m6	6 ～ 8.5	12	精密洗浄	8 ～ 15	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	m6	8 ～ 10.5	15	精密洗浄	10 ～ 35	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	m6	10 ～ 12.5	18	精密洗浄	10 ～ 35	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	m6	12 ～ 13.5	20	精密洗浄	10 ～ 35	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	m6	12 ～ 13.5	22	精密洗浄	10 ～ 35	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	m6	13 ～ 15.5	25	精密洗浄	10 ～ 35	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	m6	15 ～ 16.5	26	精密洗浄	10 ～ 35	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	m6	16 ～ 20.5	30	精密洗浄	12 ～ 50	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	m6	20 ～ 25	35	精密洗浄	12 ～ 50	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	4 ～ 4.5	8	精密洗浄	8 ～ 10	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	4 ～ 6.5	10	精密洗浄	8 ～ 15	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	6 ～ 8.5	12	精密洗浄	8 ～ 15	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	8 ～ 10.5	15	精密洗浄	10 ～ 35	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	10 ～ 12.5	18	精密洗浄	10 ～ 35	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	12 ～ 13.5	20	精密洗浄	10 ～ 35	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	12 ～ 13.5	22	精密洗浄	10 ～ 35	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	13 ～ 15.5	25	精密洗浄	10 ～ 35	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	15 ～ 16.5	26	精密洗浄	10 ～ 35	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	16 ～ 20.5	30	精密洗浄	12 ～ 50	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	p6	20 ～ 25	35	精密洗浄	12 ～ 50	SUS440Cまたは13Crステンレス	なし	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	m6	4 ～ 4.5	8	精密洗浄	8 ～ 10	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	m6	4 ～ 6.5	10	精密洗浄	8 ～ 15	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	m6	6 ～ 8.5	12	精密洗浄	8 ～ 15	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	m6	8 ～ 10.5	15	精密洗浄	10 ～ 35	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	m6	10 ～ 12.5	18	精密洗浄	10 ～ 35	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	m6	12 ～ 13.5	20	精密洗浄	10 ～ 35	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	m6	12 ～ 13.5	22	精密洗浄	10 ～ 35	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	m6	13 ～ 15.5	25	精密洗浄	10 ～ 35	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	m6	15 ～ 16.5	26	精密洗浄	10 ～ 35	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	m6	16 ～ 20.5	30	精密洗浄	12 ～ 50	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	m6	20 ～ 25	35	精密洗浄	12 ～ 50	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	p6	4 ～ 4.5	8	精密洗浄	8 ～ 10	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	p6	4 ～ 6.5	10	精密洗浄	8 ～ 15	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	p6	6 ～ 8.5	12	精密洗浄	8 ～ 15	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	p6	8 ～ 10.5	15	精密洗浄	10 ～ 35	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	p6	10 ～ 12.5	18	精密洗浄	10 ～ 35	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	p6	12 ～ 13.5	20	精密洗浄	10 ～ 35	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	p6	12 ～ 13.5	22	精密洗浄	10 ～ 35	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	p6	13 ～ 15.5	25	精密洗浄	10 ～ 35	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	p6	15 ～ 16.5	26	精密洗浄	10 ～ 35	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	p6	16 ～ 20.5	30	精密洗浄	12 ～ 50	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	p6	20 ～ 25	35	精密洗浄	12 ～ 50	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	h6	4 ～ 4.5	8	精密洗浄	8 ～ 10	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	h6	4 ～ 6.5	10	精密洗浄	8 ～ 15	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	h6	6 ～ 8.5	12	精密洗浄	8 ～ 15	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	h6	8 ～ 10.5	15	精密洗浄	10 ～ 35	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	h6	10 ～ 12.5	18	精密洗浄	10 ～ 35	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	h6	12 ～ 13.5	20	精密洗浄	10 ～ 35	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	h6	12 ～ 13.5	22	精密洗浄	10 ～ 35	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	h6	13 ～ 15.5	25	精密洗浄	10 ～ 35	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	h6	15 ～ 16.5	26	精密洗浄	10 ～ 35	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	h6	16 ～ 20.5	30	精密洗浄	12 ～ 50	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	h6	20 ～ 25	35	精密洗浄	12 ～ 50	SKS3相当	無電解ニッケルメッキ	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	m6	4 ～ 4.5	8	脱脂洗浄	8 ～ 10	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	m6	4 ～ 6.5	10	脱脂洗浄	8 ～ 15	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	m6	6 ～ 8.5	12	脱脂洗浄	8 ～ 15	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	m6	8 ～ 10.5	15	脱脂洗浄	10 ～ 35	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	m6	10 ～ 12.5	18	脱脂洗浄	10 ～ 35	SUS440Cまたは13Crステンレス	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

基本情報
納期・価格
概要・仕様

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1〜9	10〜14	15〜19	20〜50	51〜100	101〜
値引率	基準単価	5%	10%	18%	23%	お見積り
出荷日	通常				＋5日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例

抜け止め切欠きタイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】位置決めピン用ブシュ　抜止めツバ付きタイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】位置決めピン用ブシュ　抜止めツバ付きタイプ	【クリーン洗浄品】位置決めピン用ブシュ　ツバ付タイプ	【クリーン洗浄品】位置決めピン用ブシュ　ストレートタイプ	【クリーン洗浄品】位置決めピン用ブシュ　二面フランジ簡易タイプ	位置決めピン用ブシュ　抜止めツバ付きタイプ	【クリーン洗浄品】位置決めピン用ブシュ　抜止めタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	6日目	3日目	3日目	6日目	3日目	6日目
特性・用途	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄	該当なし	クリーン洗浄
基本形状	ツバ付	ツバ付	ストレート	フランジ付	ツバ付	ストレート
内径仕様	円形	円形	円形	円形	円形	円形
種類	ブシュ	ブシュ	ブシュ	ブシュ	ブシュ	ブシュ
固定サポート	抜け止めタイプ	なし	なし	なし	抜け止めタイプ	抜け止めタイプ

よく一緒に購入される商品

ミスミ
位置決めピン用ブシュ　抜止めツバ付きタイ…5
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
位置決めピン用ブシュ指定寸ツバ付タイ…4.8
通常価格(税別) : -
通常出荷日 : 3日目～

治具ブシュカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

材質

詳細材質

表面処理

外径公差選択

内径寸法(mm)

外径寸法(mm)

洗浄方法

長さ L(mm)

タイプ

CAD

出荷日

【クリーン洗浄品】位置決めピン用ブシュ 抜止めツバ付きタイプ

ご注意

外形図・規格表

規格表

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

概要・仕様

使用例

この商品を見た人は、こんな商品も見ています

最近見た商品

治具ブシュカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【クリーン洗浄品】位置決めピン用ブシュ　抜止めツバ付きタイプ
