【クリーン洗浄品】精密シャフト　片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付

通常単価(税別): -

税込単価: -

通常出荷日：8日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

詳細を確認

今見ている商品の標準品

ミスミ

精密シャフト　片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付き

通常出荷日：5 日目

よく一緒に見られています

ミスミ

【クリーン洗浄品】精密シャフト　片端おねじ/片端おねじスパナ溝付き

通常出荷日：8 日目

未確定：候補が7,014型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

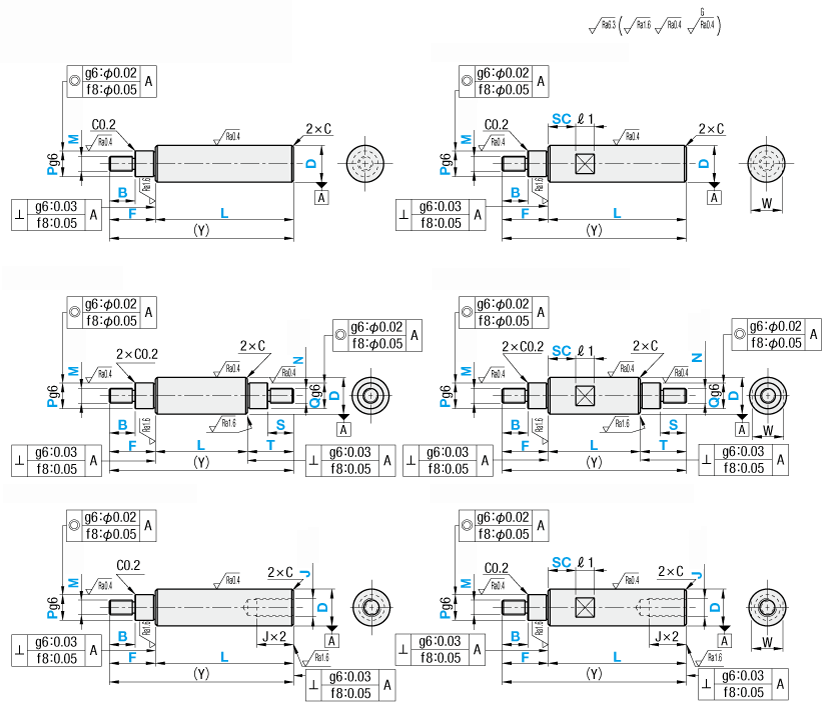

外形図・規格表

片端段付きおねじタイプ

片端段付きおねじスパナ溝付きタイプ

両端段付きおねじタイプ

両端段付きおねじスパナ溝付きタイプ

片端段付きおねじ・片端めねじタイプ

片端段付きおねじ・片端めねじスパナ溝付きタイプ

[ ! ]D部面粗度はメッキ品

メッキ無し品は

です。
[ ! ]L、F、T、SC寸の寸法公差はJISB0405m級に準じる。ただし、おねじ面取り公差は除く。

Type						D公差	[ M ]材質	[ H ]硬度	[ S ]表面処理
片端段付おねじ		両端段付おねじ		片端段付おねじ・片端めねじ
スパナ溝無し	スパナ溝付き	スパナ溝無し	スパナ溝付き	スパナ溝無し	スパナ溝付き
SL-VSFAN	SL-VSFPN	SL-VSFAM	SL-VSFPM	SL-VSFAD	SL-VSFPD	g6	SUS440Cまたは 13Cr系ステンレス	高周波焼入有効硬化層深さこちら SUJ2相当 58HRC〜 SUS440Cまたは 13Cr系ステンレス 56HRC〜	－
SH-VSFAN	SH-VSFPN	SH-VSFAM	SH-VSFPM	SH-VSFAD	SH-VSFPD		SUS440Cまたは 13Cr系ステンレス		－
SL-VRAN	SL-VRPN	SL-VRAM	SL-VRPM	SL-VRAD	SL-VRPD		SUJ2相当		低温黒色クロムメッキ
SH-VRAN	SH-VRPN	SH-VRAM	SH-VRPM	SH-VRAD	SH-VRPD		SUJ2相当
SL-VSRAN	SL-VSRPN	SL-VSRAM	SL-VSRPM	SL-VSRAD	SL-VSRPD		SUS440Cまたは 13Cr系ステンレス
SH-VSRAN	SH-VSRPN	SH-VSRAM	SH-VSRPM	SH-VSRAD	SH-VSRPD		SUS440Cまたは 13Cr系ステンレス

[ ! ]D≦5のとき、全体焼入れとなる場合があります。
[ ! ]スパナ溝加工・軸端加工部（ねじ有効長さ＋約10mm）加工のための焼きなましによる硬度低下の可能性があります。
[ ! ]L寸公差・真円度・真直度・直角度・同軸度・硬度変化こちら
[ ! ]軸端面にセンター穴が付く場合があります。
[ ! ]低温黒色クロムメッキの特長こちら
[ ! ]SUS440Cまたは13Cr系ステンレス規格についてはこちら
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

−

SL-VSFAN20

−

400

−

F30

−

B20

−

P10

−

型式

−

SL-VSFPM12

−

300

−

F30

−

B20

−

P10

−

T20

−

S10

−

Q10

−

SC10

型式

−

SL-VSFAD30

−

250

−

F50

−

B40

−

P20

−

M16

−

J20

D公差
Dg6
5	−0.004 −0.012
6
8	−0.005 −0.014
10
12	−0.006 −0.017
13
15
16
18
20	−0.007 −0.020
25
30

型式			指定1mm単位				M・N(並目) 選択										J(並目) 選択										スパナ溝寸法			(Y) Max.	C
Type		D	L	F・T	B・S	P・Q	M・N(並目) 選択										J(並目) 選択										SC	W	ℓ₁	(Y) Max.	C
片端段付おねじ (スパナ溝付無し）（D5～30） SL-VSFAN SH-VSFAN SL-VRAN SH-VRAN SL-VSRAN SH-VSRAN 両端段付おねじ (スパナ溝付無し）（D5～30） SL-VSFAM SH-VSFAM SL-VRAM SH-VRAM SL-VSRAM SH-VSRAM 片端段付おねじ片端めねじ (スパナ溝付無し）（D5～30） SL-VSFAD SH-VSFAD SL-VRAD SH-VRAD SL-VSRAD SH-VSRAD	片端段付おねじ (スパナ溝付き) （D6～30） SL-VSFPN SH-VSFPN SL-VRPN SH-VRPN SL-VSRPN SH-VSRPN 両端段付おねじ (スパナ溝付き) （D6～30） SL-VSFPM SH-VSFPM SL-VRPM SH-VRPM SL-VSRPM SH-VSRPM 片端段付おねじ片端めねじ (スパナ溝付き) （D6～30） SL-VSFPD SH-VSFPD SL-VRPD SH-VRPD SL-VSRPD SH-VSRPD	(5)	25〜295	5≦F≦P×5 5≦T≦Q×5	(ねじなしのとき) B＝0 S＝0 M×1≦B≦M×3 N×1≦S≦N×3	M＜P＜D N＜Q＜D	3										2.6	3									−	−	−	300	0.2以下
		6	25〜295				3	4										3									SC＝指定1mm単位 [ ! ]SC＋ℓ₁≦L [ ! ]SC≧0 [ ! ]スパナ溝詳細 >> こちら	5	8	300	0.5以下
		8	25〜295				3	4	5	6								3	4	5								7		300
		10	25〜345					4	5	6	8							3	4	5	6							8		350
		12	25〜345						5	6	8	10							4	5	6	8						10	10	350
		13	25〜345						5	6	8	10							4	5	6	8						11		350
		15	25〜345						5	6	8	10	12						4	5	6	8	10					13		350
		16	25〜345						5	6	8	10	12						4	5	6	8	10					14		350
		18	25〜345						5	6	8	10	12						4	5	6	8	10	12				16		350
		20	25〜445							6	8	10	12	16					4	5	6	8	10	12				17		450	1.0以下
		25	25〜445								8	10	12	16	20				4	5	6	8	10	12	16			22		450
		30	25〜445								8	10	12	16	20	24					6	8	10	12	16	20		27	15	450

[ ! ]片端段付おねじ・片端めねじタイプの全長Lは、J×3≦Lが必要です。 [ ! ]F−B（T−S）≧2が必要です。
[ ! ]B＝0のときM＝0、S＝0のときN＝0でご指定ください。[ NG ] スパナ溝付は（）サイズ適用不可

■おねじ部C面取り詳細

ねじの呼びM	ピッチ P	面取りC (参考値)
3	0.50	0.50
4	0.70	0.75
5	0.80	0.75
6	1.00	1.00
8	1.25	1.25
10	1.50	1.50
12	1.75	1.75
16	2.00	2.00
20	2.50	2.50
24	3.00	3.00
30	3.50	3.50

おねじ先端C面取り

追加工詳細

・追加工詳細は下記よりご確認ください。
※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
※追加工を選択の場合、スパナ溝加工部と追加工加工部の位置関係は2mm以上の間隔が必要です。
※追加工による硬度低下の可能性があります。硬度・表面処理についてはこちらをご参照ください。

追加工コード

追加工内容

固定寸法

適用条件

指定例

￥/1Code

LKC

L寸法・公差を

精密に変更

・L≦200→L±0.03

[ ! ]L寸法200迄に対応
[ ! ]L寸0.1mm単位指定可

[ NG ]D-P（Q）≦2の場合、適用不可

VFAM13-150.5-F30-B20-P10-M8-T20-S10-Q10-N6-LKC

400

MMC
MMS
NMC
NMS

おねじを細目ねじに変更

D	MMC・NMC											MMS・NMS
5	3
6	3	4
8	3	4	5	6
10		4	5	6	8
12			5	6	8	10						10
13			5	6	8	10						10
15			5	6	8	10	12					10	12
16			5	6	8	10	12					10	12
18			5	6	8	10	12	15				10	12	14
20				6	8	10	12	15	17			10	12	14
25					8	10	12	15	17	20		10	12	14	18
30					8	10	12	15	17	20	25	10	12	14	18
ピッチ	0.35	0.5		0.75	1.0						1.5	1.25	1.5

【ベアリングナット細目追加工】

・左端を「MMC」、右端を「NMC」と指定

【シリンダ細目追加工】

・左端を「MMS」、右端を「NMS」と指定

[ ! ]M寸法をMMC（MMS）に変えて指定してください。

[ ! ]N寸法をNMC（NMS）に変えて指定してください。

VFAM13-300-F30-B20-P10-MMC8-T20-S10-Q10-NMC6

300

JSC

めねじを細目ねじに変更

D	JSC
12	8
13	8
15	8	10
16	8	10
18	8	10	12
20	8	10	12	14
25	8	10	12	14	18
30	8	10	12	14	18
ピッチ	1.0	1.25	1.5

[ ! ]J寸法をJSCに変えて指定してください。

[ ! ]J寸法はJSCと同寸法になります。

[ NG ]NDとの併用不可

VSFAD30-250-F50-B40-P20-M16-JSC14

300

めねじ有効長を
J×3に変更

[ ! ]D=10～30且つ、J=6～20適用
[ ! ]片端めねじ：ND×3.5+4≦L

[ NG ]JSCとの併用不可

VFPD30-300-F30-B20-P20-M16-ND16-SC10

200

[ ! ]型式は洗浄前商品の型式で記載しております。
・上記以外の追加工をご希望の場合は、「カタログ規格外サービス」にてお見積りください。

真円度（M）、真直度（K）、L寸法公差、直角度

■真直度測定方法

軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。

■真直度M

■直角度K

■L寸法公差

外径g6のシャフト（焼き入れ）

D		真円度 M
を超え	以下	真円度 M
4	13	0.004
13	20	0.005
20	30	0.006

単位：mm

外径f8のシャフト（焼きなし）

D		真円度 M
を超え	以下	真円度 M
6	10	0.011
10	18	0.014
18	30	0.017

単位：mm

外径g6のシャフト（焼き入れ）

D	L	真直度 K
5	条件なし	（L/100）×0.03以下
6～30	L≦100	0.01以下
	L＞100	（L/100）×0.01以下

単位：mm

外径f8のシャフト（焼きなし）

L	真直度 K
L≦100	0.025以下
L＞100	（L/100）×0.025以下

単位：mm

外径g6のシャフト（焼き入れ）

L		L寸法
を超え	以下	公差
24	30	±0.2
30	120	±0.3
120	400	±0.5
400	445	±0.8

単位：mm

外径f8のシャフト（焼きなし）

L		L寸法
を超え	以下	公差
24	30	±0.2
30	120	±0.3
120	400	±0.5
400	445	±0.8

単位：mm

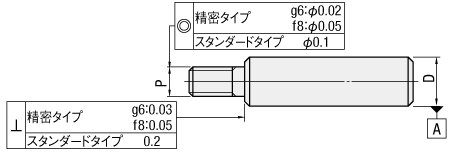

■同軸度・直角度

硬度・表面処理の注意点

■加工部の硬度低下について

・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度

■硬度低下範囲

・加工部から10mm程度

(例)

■焼なましによる硬度低下加工部

・おねじ・段付・スパナ溝

■めねじの硬度低下条件

めねじは材質や選定条件により硬度低下の条件が異なります。

SUS440Cまたは13Cr系ステンレス：めねじ部分は硬度低下します。
SUJ2相当：下記条件の場合、めねじ部分が硬度低下します。
・M≧D/2の場合・RCのねじ・めねじ2穴タイプ

■焼き入れの有効硬化層深さ

有効硬化層深さは外形寸法や材質の違いにより異なります。

外径 D	有効硬化層深さ
	SUJ2相当	SUS440C/ 13Cr系ステンレス
	SUJ2相当	SUS440C/ 13Cr系ステンレス
5	0.5以上	0.5以上
6～10	0.5以上
12・13	0.7以上
15～20	0.7以上	0.7以上
25・30	1.0以上	0.7以上

■硬質クロムメッキ及び加工部のメッキ層について

硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
下記の例の場合、「///部」のみが硬質クロムメッキ部となります。

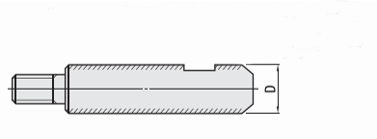

例)メッキ残り部:段付きおねじシャフト平面取り追加

///部:メッキ残部

シャフトと回転軸の違い

・リニアシャフトと回転軸用シャフトの仕様比較

■基本仕様

仕様	シャフト		回転軸
材質	SUJ2相当 SUS440Cまたは13Cr系ステンレス	S45C相当 SUS304	S45C相当 SUS304	SCM435
焼き入れ	高周波焼き入れ	-	-	硬度30～35HRC
外径公差	g6/h5	f8	g6/h9/h7	g6
表面処理	メッキ無硬質クロムメッキ低温黒色クロムメッキ無電解ニッケルメッキ（全長表面処理タイプ）	硬質クロムメッキ	メッキ無四三酸化鉄皮膜無電解ニッケルメッキ	四三酸化鉄皮膜無電解ニッケルメッキ

※硬質クロムメッキは加工部にメッキ層が残りません。詳しくはこちらをご確認ください

■追加工

追加工名称	シャフト	回転軸
L寸公差変更	L<200⇒L±0.03 200≦L<500⇒L±0.05 L≧500⇒L±0.1	L<500⇒L±0.05 L≧500⇒L±0.1 L≧800は適用不可
スパナ溝追加工	2箇所まで指定可能	1箇所まで指定可能
平面取り	2箇所まで指定可能	3箇所まで指定可能
2面取り追加工	2箇所まで指定可能角度指定：固定	1箇所まで指定可能角度指定：15度単位で指定可能
V溝追加工	2箇所まで指定可能	-
キー溝	2箇所まで指定可能段部への加工：不可	4箇所まで指定可能段部への加工：可
おねじ細目ねじ変更	2種類	1種類
めねじ細目ねじ変更	1種類	-
逃げ溝追加	M6～M30	M3～M30
めねじ深さ変更	可能	可能
止め輪溝	2箇所指定可能（追加工ではなく止め輪付タイプとなります）	D部2箇所、段部それぞれ1箇所併用可
スリットカム用溝	-	1箇所まで指定可能
同軸度変更	-	可能
おねじ左ねじ変更	-	可能
すり割り溝追加	-	1箇所まで指定可能
C面取り幅変更	-	可能

型番リスト

表示件数

...

117

型番

SH-VRAD4-[25-195/1]-F[5-15/1]-B0-P3-M[0,3]-J2

SH-VRAD4-[25-195/1]-F[5-15/1]-B0-P3-MMC3-J2

SH-VRAD4-[25-195/1]-F[5-15/1]-B[3-9/1]-P3-M[0,3]-J2

SH-VRAD4-[25-195/1]-F[5-15/1]-B[3-9/1]-P3-MMC3-J2

SH-VRAD5-[25-295/1]-F[5-20/1]-B0-P[3,4]-M[3,4]-J[2.6,3]

SH-VRAD5-[25-295/1]-F[5-20/1]-B0-P[3,4]-MMC[3,4]-J[2.6,3]

SH-VRAD5-[25-295/1]-F[5-20/1]-B[3-12/1]-P[3,4]-M[3,4]-J[2.6,3]

SH-VRAD5-[25-295/1]-F[5-20/1]-B[3-12/1]-P[3,4]-MMC[3,4]-J[2.6,3]

SH-VRAD6-[25-295/1]-F[5-25/1]-B0-P[3,4,5]-M[3,4,5]-J3

SH-VRAD6-[25-295/1]-F[5-25/1]-B0-P[3,4,5]-MMC[3,4,5]-J3

SH-VRAD6-[25-295/1]-F[5-25/1]-B[3-12/1]-P[3,4,5]-M[3,4,5]-J3

SH-VRAD6-[25-295/1]-F[5-25/1]-B[3-12/1]-P[3,4,5]-MMC[3,4,5]-J3

SH-VRAD8-[25-295/1]-F[5-30/1]-B0-P[3,4,5,6,7]-M[3,4,5,6]-J[3,4,5]

SH-VRAD8-[25-295/1]-F[5-30/1]-B0-P[3,4,5,6,7]-MMC[3,4,5,6]-J[3,4,5]

SH-VRAD8-[25-295/1]-F[5-30/1]-B[3-18/1]-P[3,4,5,6,7]-M[3,4,5,6]-J[3,4,5]

SH-VRAD8-[25-295/1]-F[5-30/1]-B[3-18/1]-P[3,4,5,6,7]-MMC[3,4,5,6]-J[3,4,5]

SH-VRAD10-[25-345/1]-F[5-45/1]-B0-P[4-9/1]-M[4,5,6,8]-J[3,4,5,6]

SH-VRAD10-[25-345/1]-F[5-45/1]-B0-P[4-9/1]-M[4,5,6,8]-ND6

SH-VRAD10-[25-345/1]-F[5-45/1]-B0-P[4-9/1]-MMC[4,5,6,8]-J[3,4,5,6]

SH-VRAD10-[25-345/1]-F[5-45/1]-B0-P[4-9/1]-MMC[4,5,6,8]-ND6

SH-VRAD10-[25-345/1]-F[5-45/1]-B[4-24/1]-P[4-9/1]-M[4,5,6,8]-J[3,4,5,6]

SH-VRAD10-[25-345/1]-F[5-45/1]-B[4-24/1]-P[4-9/1]-M[4,5,6,8]-ND6

SH-VRAD10-[25-345/1]-F[5-45/1]-B[4-24/1]-P[4-9/1]-MMC[4,5,6,8]-J[3,4,5,6]

SH-VRAD10-[25-345/1]-F[5-45/1]-B[4-24/1]-P[4-9/1]-MMC[4,5,6,8]-ND6

SH-VRAD12-[25-345/1]-F[5-55/1]-B0-P[5-11/1]-M[5,6,8,10]-J[4,5,6,8]

SH-VRAD12-[25-345/1]-F[5-55/1]-B0-P[5-11/1]-M[5,6,8,10]-JSC8

SH-VRAD12-[25-345/1]-F[5-55/1]-B0-P[5-11/1]-M[5,6,8,10]-ND[6,8]

SH-VRAD12-[25-345/1]-F[5-55/1]-B0-P[5-11/1]-MMC[5,6,8,10]-J[4,5,6,8]

SH-VRAD12-[25-345/1]-F[5-55/1]-B0-P[5-11/1]-MMC[5,6,8,10]-JSC8

SH-VRAD12-[25-345/1]-F[5-55/1]-B0-P[5-11/1]-MMC[5,6,8,10]-ND[6,8]

SH-VRAD12-[25-345/1]-F[5-55/1]-B0-P[5-11/1]-MMS10-J[4,5,6,8]

SH-VRAD12-[25-345/1]-F[5-55/1]-B0-P[5-11/1]-MMS10-JSC8

SH-VRAD12-[25-345/1]-F[5-55/1]-B0-P[5-11/1]-MMS10-ND[6,8]

SH-VRAD12-[25-345/1]-F[5-55/1]-B[5-30/1]-P[5-11/1]-M[5,6,8,10]-J[4,5,6,8]

SH-VRAD12-[25-345/1]-F[5-55/1]-B[5-30/1]-P[5-11/1]-M[5,6,8,10]-JSC8

SH-VRAD12-[25-345/1]-F[5-55/1]-B[5-30/1]-P[5-11/1]-M[5,6,8,10]-ND[6,8]

SH-VRAD12-[25-345/1]-F[5-55/1]-B[5-30/1]-P[5-11/1]-MMC[5,6,8,10]-J[4,5,6,8]

SH-VRAD12-[25-345/1]-F[5-55/1]-B[5-30/1]-P[5-11/1]-MMC[5,6,8,10]-JSC8

SH-VRAD12-[25-345/1]-F[5-55/1]-B[5-30/1]-P[5-11/1]-MMC[5,6,8,10]-ND[6,8]

SH-VRAD12-[25-345/1]-F[5-55/1]-B[5-30/1]-P[5-11/1]-MMS10-J[4,5,6,8]

SH-VRAD12-[25-345/1]-F[5-55/1]-B[5-30/1]-P[5-11/1]-MMS10-JSC8

SH-VRAD12-[25-345/1]-F[5-55/1]-B[5-30/1]-P[5-11/1]-MMS10-ND[6,8]

SH-VRAD13-[25-345/1]-F[5-60/1]-B0-P[5-12/1]-M[5,6,8,10]-J[4,5,6,8]

SH-VRAD13-[25-345/1]-F[5-60/1]-B0-P[5-12/1]-M[5,6,8,10]-JSC8

SH-VRAD13-[25-345/1]-F[5-60/1]-B0-P[5-12/1]-M[5,6,8,10]-ND[6,8]

SH-VRAD13-[25-345/1]-F[5-60/1]-B0-P[5-12/1]-MMC[5,6,8,10]-J[4,5,6,8]

SH-VRAD13-[25-345/1]-F[5-60/1]-B0-P[5-12/1]-MMC[5,6,8,10]-JSC8

SH-VRAD13-[25-345/1]-F[5-60/1]-B0-P[5-12/1]-MMC[5,6,8,10]-ND[6,8]

SH-VRAD13-[25-345/1]-F[5-60/1]-B0-P[5-12/1]-MMS10-J[4,5,6,8]

SH-VRAD13-[25-345/1]-F[5-60/1]-B0-P[5-12/1]-MMS10-JSC8

SH-VRAD13-[25-345/1]-F[5-60/1]-B0-P[5-12/1]-MMS10-ND[6,8]

SH-VRAD13-[25-345/1]-F[5-60/1]-B[5-30/1]-P[5-12/1]-M[5,6,8,10]-J[4,5,6,8]

SH-VRAD13-[25-345/1]-F[5-60/1]-B[5-30/1]-P[5-12/1]-M[5,6,8,10]-JSC8

SH-VRAD13-[25-345/1]-F[5-60/1]-B[5-30/1]-P[5-12/1]-M[5,6,8,10]-ND[6,8]

SH-VRAD13-[25-345/1]-F[5-60/1]-B[5-30/1]-P[5-12/1]-MMC[5,6,8,10]-J[4,5,6,8]

SH-VRAD13-[25-345/1]-F[5-60/1]-B[5-30/1]-P[5-12/1]-MMC[5,6,8,10]-JSC8

SH-VRAD13-[25-345/1]-F[5-60/1]-B[5-30/1]-P[5-12/1]-MMC[5,6,8,10]-ND[6,8]

SH-VRAD13-[25-345/1]-F[5-60/1]-B[5-30/1]-P[5-12/1]-MMS10-J[4,5,6,8]

SH-VRAD13-[25-345/1]-F[5-60/1]-B[5-30/1]-P[5-12/1]-MMS10-JSC8

SH-VRAD13-[25-345/1]-F[5-60/1]-B[5-30/1]-P[5-12/1]-MMS10-ND[6,8]

基本形状

軸端形状（右）

材質

詳細材質

表面処理

軸径 D

(φ)

長さ L

(mm)

洗浄方法

硬度

1箇所スパナ溝追加 [SC]

(mm)

おねじ(並目) [M]

(mm)

おねじ(並目) [N]

(mm)

おねじMを細目ねじ変更 [MMC]

(mm)

おねじMを細目ねじ変更 [MMS]

(mm)

おねじNを細目ねじ変更 [NMC]

(mm)

おねじNを細目ねじ変更 [NMS]

(mm)

めねじ(並目・有効長：呼び径×2) [J]

(mm)

めねじ(並目・有効長：呼び径×3) [ND]

(mm)

めねじJを細目ねじ変更 [JSC]

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	4	25 ～ 195	精密洗浄	高周波焼入(58HRC～)	-	0 ～ 3	-	-	-	-	-	2	-	-	0	5 ～ 15	3	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	4	25 ～ 195	精密洗浄	高周波焼入(58HRC～)	-	-	-	3	-	-	-	2	-	-	0	5 ～ 15	3	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	4	25 ～ 195	精密洗浄	高周波焼入(58HRC～)	-	0 ～ 3	-	-	-	-	-	2	-	-	3 ～ 9	5 ～ 15	3	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	4	25 ～ 195	精密洗浄	高周波焼入(58HRC～)	-	-	-	3	-	-	-	2	-	-	3 ～ 9	5 ～ 15	3	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	5	25 ～ 295	精密洗浄	高周波焼入(58HRC～)	-	3 ～ 4	-	-	-	-	-	2.6 ～ 3	-	-	0	5 ～ 20	3 ～ 4	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	5	25 ～ 295	精密洗浄	高周波焼入(58HRC～)	-	-	-	3 ～ 4	-	-	-	2.6 ～ 3	-	-	0	5 ～ 20	3 ～ 4	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	5	25 ～ 295	精密洗浄	高周波焼入(58HRC～)	-	3 ～ 4	-	-	-	-	-	2.6 ～ 3	-	-	3 ～ 12	5 ～ 20	3 ～ 4	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	5	25 ～ 295	精密洗浄	高周波焼入(58HRC～)	-	-	-	3 ～ 4	-	-	-	2.6 ～ 3	-	-	3 ～ 12	5 ～ 20	3 ～ 4	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	6	25 ～ 295	精密洗浄	高周波焼入(58HRC～)	-	3 ～ 5	-	-	-	-	-	3	-	-	0	5 ～ 25	3 ～ 5	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	6	25 ～ 295	精密洗浄	高周波焼入(58HRC～)	-	-	-	3 ～ 5	-	-	-	3	-	-	0	5 ～ 25	3 ～ 5	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	6	25 ～ 295	精密洗浄	高周波焼入(58HRC～)	-	3 ～ 5	-	-	-	-	-	3	-	-	3 ～ 12	5 ～ 25	3 ～ 5	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	6	25 ～ 295	精密洗浄	高周波焼入(58HRC～)	-	-	-	3 ～ 5	-	-	-	3	-	-	3 ～ 12	5 ～ 25	3 ～ 5	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	8	25 ～ 295	精密洗浄	高周波焼入(58HRC～)	-	3 ～ 6	-	-	-	-	-	3 ～ 5	-	-	0	5 ～ 30	3 ～ 7	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	8	25 ～ 295	精密洗浄	高周波焼入(58HRC～)	-	-	-	3 ～ 6	-	-	-	3 ～ 5	-	-	0	5 ～ 30	3 ～ 7	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	8	25 ～ 295	精密洗浄	高周波焼入(58HRC～)	-	3 ～ 6	-	-	-	-	-	3 ～ 5	-	-	3 ～ 18	5 ～ 30	3 ～ 7	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	8	25 ～ 295	精密洗浄	高周波焼入(58HRC～)	-	-	-	3 ～ 6	-	-	-	3 ～ 5	-	-	3 ～ 18	5 ～ 30	3 ～ 7	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	10	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	4 ～ 8	-	-	-	-	-	3 ～ 6	-	-	0	5 ～ 45	4 ～ 9	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	10	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	4 ～ 8	-	-	-	-	-	-	6	-	0	5 ～ 45	4 ～ 9	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	10	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	4 ～ 8	-	-	-	3 ～ 6	-	-	0	5 ～ 45	4 ～ 9	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	10	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	4 ～ 8	-	-	-	-	6	-	0	5 ～ 45	4 ～ 9	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	10	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	4 ～ 8	-	-	-	-	-	3 ～ 6	-	-	4 ～ 24	5 ～ 45	4 ～ 9	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	10	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	4 ～ 8	-	-	-	-	-	-	6	-	4 ～ 24	5 ～ 45	4 ～ 9	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	10	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	4 ～ 8	-	-	-	3 ～ 6	-	-	4 ～ 24	5 ～ 45	4 ～ 9	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	10	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	4 ～ 8	-	-	-	-	6	-	4 ～ 24	5 ～ 45	4 ～ 9	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	12	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	5 ～ 10	-	-	-	-	-	4 ～ 8	-	-	0	5 ～ 55	5 ～ 11	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	12	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	5 ～ 10	-	-	-	-	-	-	-	8	0	5 ～ 55	5 ～ 11	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	12	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	5 ～ 10	-	-	-	-	-	-	6 ～ 8	-	0	5 ～ 55	5 ～ 11	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	12	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	5 ～ 10	-	-	-	4 ～ 8	-	-	0	5 ～ 55	5 ～ 11	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	12	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	5 ～ 10	-	-	-	-	-	8	0	5 ～ 55	5 ～ 11	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	12	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	5 ～ 10	-	-	-	-	6 ～ 8	-	0	5 ～ 55	5 ～ 11	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	12	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	-	10	-	-	4 ～ 8	-	-	0	5 ～ 55	5 ～ 11	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	12	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	-	10	-	-	-	-	8	0	5 ～ 55	5 ～ 11	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	12	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	-	10	-	-	-	6 ～ 8	-	0	5 ～ 55	5 ～ 11	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	12	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	5 ～ 10	-	-	-	-	-	4 ～ 8	-	-	5 ～ 30	5 ～ 55	5 ～ 11	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	12	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	5 ～ 10	-	-	-	-	-	-	-	8	5 ～ 30	5 ～ 55	5 ～ 11	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	12	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	5 ～ 10	-	-	-	-	-	-	6 ～ 8	-	5 ～ 30	5 ～ 55	5 ～ 11	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	12	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	5 ～ 10	-	-	-	4 ～ 8	-	-	5 ～ 30	5 ～ 55	5 ～ 11	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	12	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	5 ～ 10	-	-	-	-	-	8	5 ～ 30	5 ～ 55	5 ～ 11	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	12	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	5 ～ 10	-	-	-	-	6 ～ 8	-	5 ～ 30	5 ～ 55	5 ～ 11	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	12	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	-	10	-	-	4 ～ 8	-	-	5 ～ 30	5 ～ 55	5 ～ 11	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	12	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	-	10	-	-	-	-	8	5 ～ 30	5 ～ 55	5 ～ 11	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	12	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	-	10	-	-	-	6 ～ 8	-	5 ～ 30	5 ～ 55	5 ～ 11	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	13	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	5 ～ 10	-	-	-	-	-	4 ～ 8	-	-	0	5 ～ 60	5 ～ 12	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	13	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	5 ～ 10	-	-	-	-	-	-	-	8	0	5 ～ 60	5 ～ 12	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	13	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	5 ～ 10	-	-	-	-	-	-	6 ～ 8	-	0	5 ～ 60	5 ～ 12	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	13	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	5 ～ 10	-	-	-	4 ～ 8	-	-	0	5 ～ 60	5 ～ 12	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	13	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	5 ～ 10	-	-	-	-	-	8	0	5 ～ 60	5 ～ 12	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	13	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	5 ～ 10	-	-	-	-	6 ～ 8	-	0	5 ～ 60	5 ～ 12	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	13	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	-	10	-	-	4 ～ 8	-	-	0	5 ～ 60	5 ～ 12	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	13	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	-	10	-	-	-	-	8	0	5 ～ 60	5 ～ 12	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	13	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	-	10	-	-	-	6 ～ 8	-	0	5 ～ 60	5 ～ 12	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	13	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	5 ～ 10	-	-	-	-	-	4 ～ 8	-	-	5 ～ 30	5 ～ 60	5 ～ 12	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	13	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	5 ～ 10	-	-	-	-	-	-	-	8	5 ～ 30	5 ～ 60	5 ～ 12	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	13	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	5 ～ 10	-	-	-	-	-	-	6 ～ 8	-	5 ～ 30	5 ～ 60	5 ～ 12	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	13	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	5 ～ 10	-	-	-	4 ～ 8	-	-	5 ～ 30	5 ～ 60	5 ～ 12	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	13	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	5 ～ 10	-	-	-	-	-	8	5 ～ 30	5 ～ 60	5 ～ 12	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	13	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	5 ～ 10	-	-	-	-	6 ～ 8	-	5 ～ 30	5 ～ 60	5 ～ 12	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	13	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	-	10	-	-	4 ～ 8	-	-	5 ～ 30	5 ～ 60	5 ～ 12	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	13	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	-	10	-	-	-	-	8	5 ～ 30	5 ～ 60	5 ～ 12	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個
片端段付	めねじ	[鉄] SUJ2相当	SUJ2相当	低温黒色クロムメッキ	13	25 ～ 345	精密洗浄	高周波焼入(58HRC～)	-	-	-	-	10	-	-	-	6 ～ 8	-	5 ～ 30	5 ～ 60	5 ～ 12	-	-	-	SUJ2相当	低温黒色クロムメッキ	10	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	8日目	VRAD4
- ( - )	8日目	VRAD4
- ( - )	8日目	VRAD4
- ( - )	8日目	VRAD4
- ( - )	8日目	VRAD5
- ( - )	8日目	VRAD5
- ( - )	8日目	VRAD5
- ( - )	8日目	VRAD5
- ( - )	8日目	VRAD6
- ( - )	8日目	VRAD6
- ( - )	8日目	VRAD6
- ( - )	8日目	VRAD6
- ( - )	8日目	VRAD8
- ( - )	8日目	VRAD8
- ( - )	8日目	VRAD8
- ( - )	8日目	VRAD8
- ( - )	8日目	VRAD10
- ( - )	8日目	VRAD10
- ( - )	8日目	VRAD10
- ( - )	8日目	VRAD10
- ( - )	8日目	VRAD10
- ( - )	8日目	VRAD10
- ( - )	8日目	VRAD10
- ( - )	8日目	VRAD10
- ( - )	8日目	VRAD12
- ( - )	8日目	VRAD12
- ( - )	8日目	VRAD12
- ( - )	8日目	VRAD12
- ( - )	8日目	VRAD12
- ( - )	8日目	VRAD12
- ( - )	8日目	VRAD12
- ( - )	8日目	VRAD12
- ( - )	8日目	VRAD12
- ( - )	8日目	VRAD12
- ( - )	8日目	VRAD12
- ( - )	8日目	VRAD12
- ( - )	8日目	VRAD12
- ( - )	8日目	VRAD12
- ( - )	8日目	VRAD12
- ( - )	8日目	VRAD12
- ( - )	8日目	VRAD12
- ( - )	8日目	VRAD12
- ( - )	8日目	VRAD13
- ( - )	8日目	VRAD13
- ( - )	8日目	VRAD13
- ( - )	8日目	VRAD13
- ( - )	8日目	VRAD13
- ( - )	8日目	VRAD13
- ( - )	8日目	VRAD13
- ( - )	8日目	VRAD13
- ( - )	8日目	VRAD13
- ( - )	8日目	VRAD13
- ( - )	8日目	VRAD13
- ( - )	8日目	VRAD13
- ( - )	8日目	VRAD13
- ( - )	8日目	VRAD13
- ( - )	8日目	VRAD13
- ( - )	8日目	VRAD13
- ( - )	8日目	VRAD13
- ( - )	8日目	VRAD13

...

117

基本情報
納期・価格

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

納期・価格

価格表

■片端段付おねじ　スパナ溝無し
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
SUS440Cまたは13Cr系ステンレス

D	￥基準単価
	SL-VSFAN					SH-VSFAN
	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445
5	3,700	4,440	5,870	7,980	－	4,300	5,040	6,470	8,780	－
6	3,590	4,140	5,250	7,020	－	4,190	4,740	5,850	7,820	－
8	3,910	4,550	5,840	7,780	－	4,510	5,150	6,440	8,580	－
10	4,130	4,790	6,110	8,170	10,350	4,730	5,390	6,710	8,970	11,350
12	4,880	5,720	7,480	9,900	12,320	5,480	6,320	8,080	10,700	13,320
13	5,050	5,910	7,690	10,130	12,570	5,650	6,510	8,290	10,930	13,570
15	5,490	6,420	7,750	10,170	13,550	6,090	7,020	8,350	10,970	14,550
16	5,580	6,470	7,810	10,220	13,880	6,180	7,070	8,410	11,020	14,880
18	5,670	6,520	7,900	10,300	14,050	6,270	7,120	8,500	11,100	15,050
20	5,840	6,600	8,120	10,450	14,200	6,440	7,200	8,720	11,250	15,200
25	7,090	8,040	9,910	12,680	17,030	7,690	8,640	10,510	13,480	18,030
30	8,000	9,030	11,100	14,140	18,860	8,600	9,630	11,700	14,940	19,860

SUJ2相当　低温黒色クロムメッキ

D	￥基準単価
	SL-VRAN					SH-VRAN
	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445
5	3,380	3,810	4,670	6,170	－	3,980	4,410	5,270	6,970	－
6	3,380	3,740	4,450	5,780	－	3,980	4,340	5,050	6,580	－
8	3,630	4,010	4,750	6,220	－	4,230	4,610	5,350	7,020	－
10	3,790	4,160	4,910	6,440	8,500	4,390	4,760	5,510	7,240	9,500
12	4,260	4,720	5,940	7,700	9,880	4,860	5,320	6,540	8,500	10,880
13	4,410	4,890	6,140	7,950	10,150	5,010	5,490	6,740	8,750	11,150
15	4,700	5,190	6,560	8,510	10,830	5,300	5,790	7,160	9,310	11,830
16	4,820	5,310	6,670	8,630	10,940	5,420	5,910	7,270	9,430	11,940
18	5,260	5,770	7,410	9,630	12,110	5,860	6,370	8,010	10,430	13,110
20	5,640	6,160	7,710	10,040	13,390	6,240	6,760	8,310	10,840	14,390
25	7,060	7,720	9,870	12,930	17,400	7,660	8,320	10,470	13,730	18,400
30	8,350	9,140	12,050	15,970	21,200	8,950	9,740	12,650	16,770	22,200

SUS440Cまたは13Cr系ステンレス　低温黒色クロムメッキ

D	￥基準単価
	SL-VSRAN					SH-VSRAN
	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445
5	3,810	4,550	5,990	8,100	－	4,410	5,150	6,590	8,900	－
6	3,710	4,260	5,370	7,130	－	4,310	4,860	5,970	7,930	－
8	4,130	4,780	6,060	8,120	－	4,730	5,380	6,660	8,920	－
10	4,350	5,010	6,340	8,510	10,910	4,950	5,610	6,940	9,310	11,910
12	5,110	5,940	7,930	10,570	13,210	5,710	6,540	8,530	11,370	14,210
13	5,280	6,130	8,140	10,800	13,460	5,880	6,730	8,740	11,600	14,460
15	5,830	6,760	8,410	11,180	14,890	6,430	7,360	9,010	11,980	15,890
16	5,920	6,810	8,480	11,220	15,220	6,520	7,410	9,080	12,020	16,220
18	6,230	7,080	9,020	11,980	16,170	6,830	7,680	9,620	12,780	17,170
20	6,400	7,160	9,230	12,120	16,320	7,000	7,760	9,830	12,920	17,320
25	8,070	9,020	11,760	15,500	20,950	8,670	9,620	12,360	16,300	21,950
30	9,350	10,380	13,790	18,300	24,380	9,950	10,980	14,390	19,100	25,380

■片端段付おねじ　スパナ溝付き
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
SUS440Cまたは13Cr系ステンレス

D	￥基準単価
	SL-VSFPN					SH-VSFPN
	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445
6	4,040	4,590	5,700	7,460	－	4,640	5,190	6,300	8,260	－
8	4,350	5,000	6,280	8,220	－	4,950	5,600	6,880	9,020	－
10	4,580	5,230	6,560	8,620	10,800	5,180	5,830	7,160	9,420	11,800
12	5,330	6,170	7,930	10,340	12,770	5,930	6,770	8,530	11,140	13,770
13	5,500	6,360	8,140	10,580	13,010	6,100	6,960	8,740	11,380	14,010
15	5,930	6,870	8,190	10,620	14,000	6,530	7,470	8,790	11,420	15,000
16	6,030	6,920	8,250	10,660	14,330	6,630	7,520	8,850	11,460	15,330
18	6,110	6,960	8,350	10,750	14,500	6,710	7,560	8,950	11,550	15,500
20	6,280	7,050	8,560	10,900	14,640	6,880	7,650	9,160	11,700	15,640
25	7,540	8,490	10,360	13,130	17,490	8,140	9,090	10,960	13,930	18,490
30	8,450	9,490	11,550	14,590	19,310	9,050	10,090	12,150	15,390	20,310

SUJ2相当　低温黒色クロムメッキ

D	￥基準単価
	SL-VRPN					SH-VRPN
	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445
6	3,820	4,180	4,890	6,220	－	4,420	4,780	5,490	7,020	－
8	4,080	4,460	5,190	6,670	－	4,680	5,060	5,790	7,470	－
10	4,240	4,610	5,360	6,890	8,940	4,840	5,210	5,960	7,690	9,940
12	4,700	5,170	6,390	8,150	10,330	5,300	5,770	6,990	8,950	11,330
13	4,850	5,340	6,590	8,390	10,590	5,450	5,940	7,190	9,190	11,590
15	5,150	5,640	7,000	8,960	11,270	5,750	6,240	7,600	9,760	12,270
16	5,260	5,750	7,120	9,070	11,390	5,860	6,350	7,720	9,870	12,390
18	5,710	6,220	7,850	10,080	12,560	6,310	6,820	8,450	10,880	13,560
20	6,080	6,600	8,160	10,480	13,840	6,680	7,200	8,760	11,280	14,840
25	7,510	8,170	10,320	13,380	17,850	8,110	8,770	10,920	14,180	18,850
30	8,810	9,600	12,500	16,430	21,660	9,410	10,200	13,100	17,230	22,660

SUS440Cまたは13Cr系ステンレス　低温黒色クロムメッキ

D	￥基準単価
	SL-VSRPN					SH-VSRPN
	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445
6	4,150	4,700	5,820	7,580	－	4,750	5,300	6,420	8,380	－
8	4,580	5,220	6,500	8,560	－	5,180	5,820	7,100	9,360	－
10	4,800	5,460	6,780	8,960	11,360	5,400	6,060	7,380	9,760	12,360
12	5,550	6,390	8,370	11,010	13,660	6,150	6,990	8,970	11,810	14,660
13	5,720	6,580	8,580	11,240	13,900	6,320	7,180	9,180	12,040	14,900
15	6,270	7,200	8,860	11,630	15,330	6,870	7,800	9,460	12,430	16,330
16	6,370	7,260	8,920	11,670	15,660	6,970	7,860	9,520	12,470	16,660
18	6,670	7,520	9,460	12,420	16,620	7,270	8,120	10,060	13,220	17,620
20	6,840	7,610	9,670	12,570	16,760	7,440	8,210	10,270	13,370	17,760
25	8,530	9,480	12,210	15,950	21,410	9,130	10,080	12,810	16,750	22,410
30	9,800	10,840	14,240	18,760	24,830	10,400	11,440	14,840	19,560	25,830

■両端段付おねじ　スパナ溝無し
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
SUS440Cまたは13Cr系ステンレス

D	￥基準単価
	SL-VSFAM					SH-VSFAM
	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445
5	4,550	5,310	6,760	8,900	－	5,150	5,910	7,360	9,700	－
6	4,410	5,010	6,110	7,920	－	5,010	5,610	6,710	8,720	－
8	4,880	5,570	6,840	8,840	－	5,480	6,170	7,440	9,640	－
10	5,220	5,920	7,250	9,350	11,730	5,820	6,520	7,850	10,150	12,730
12	6,280	7,170	8,930	11,400	13,870	6,880	7,770	9,530	12,200	14,870
13	6,550	7,440	9,220	11,720	14,210	7,150	8,040	9,820	12,520	15,210
15	7,250	8,220	9,310	11,800	15,490	7,850	8,820	9,910	12,600	16,490
16	7,360	8,290	9,410	11,880	15,660	7,960	8,890	10,010	12,680	16,660
18	7,460	8,340	9,600	12,020	15,820	8,060	8,940	10,200	12,820	16,820
20	7,660	8,470	9,970	12,320	16,130	8,260	9,070	10,570	13,120	17,130
25	9,700	10,690	12,540	15,350	19,800	10,300	11,290	13,140	16,150	20,800
30	11,290	12,380	14,450	17,520	22,370	11,890	12,980	15,050	18,320	23,370

SUJ2相当　低温黒色クロムメッキ

D	￥基準単価
	SL-VRAM					SH-VRAM
	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445
5	4,120	4,590	5,460	6,960	－	4,720	5,190	6,060	7,760	－
6	4,110	4,500	5,200	6,570	－	4,710	5,100	5,800	7,370	－
8	4,420	4,820	5,560	7,080	－	5,020	5,420	6,160	7,880	－
10	4,620	5,040	5,790	7,350	9,600	5,220	5,640	6,390	8,150	10,600
12	5,240	5,740	6,970	8,780	10,990	5,840	6,340	7,570	9,580	11,990
13	5,460	5,960	7,220	9,070	11,300	6,060	6,560	7,820	9,870	12,300
15	5,830	6,360	7,720	9,710	12,080	6,430	6,960	8,320	10,510	13,080
16	5,970	6,490	7,870	9,860	12,230	6,570	7,090	8,470	10,660	13,230
18	6,530	7,080	8,720	11,000	13,520	7,130	7,680	9,320	11,800	14,520
20	7,000	7,540	9,110	11,400	14,810	7,600	8,140	9,710	12,200	15,810
25	8,980	9,660	11,810	14,860	19,410	9,580	10,260	12,410	15,660	20,410
30	10,920	11,770	14,670	18,610	23,940	11,520	12,370	15,270	19,410	24,940

SUS440Cまたは13Cr系ステンレス　低温黒色クロムメッキ

D	￥基準単価
	SL-VSRAM					SH-VSRAM
	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445
5	4,670	5,420	6,880	9,020	－	5,270	6,020	7,480	9,820	－
6	4,520	5,130	6,230	8,030	－	5,120	5,730	6,830	8,830	－
8	5,110	5,790	7,070	9,180	－	5,710	6,390	7,670	9,980	－
10	5,440	6,140	7,470	9,690	12,290	6,040	6,740	8,070	10,490	13,290
12	6,500	7,400	9,380	12,070	14,760	7,100	8,000	9,980	12,870	15,760
13	6,770	7,660	9,660	12,390	15,100	7,370	8,260	10,260	13,190	16,100
15	7,590	8,560	9,980	12,800	16,830	8,190	9,160	10,580	13,600	17,830
16	7,700	8,620	10,080	12,890	17,000	8,300	9,220	10,680	13,690	18,000
18	8,020	8,900	10,710	13,690	17,940	8,620	9,500	11,310	14,490	18,940
20	8,220	9,030	11,080	13,990	18,250	8,820	9,630	11,680	14,790	19,250
25	10,690	11,670	14,390	18,160	23,720	11,290	12,270	14,990	18,960	24,720
30	12,640	13,730	17,130	21,680	27,890	13,240	14,330	17,730	22,480	28,890

■両端段付おねじ　スパナ溝付き
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
SUS440Cまたは13Cr系ステンレス

D	￥基準単価
	SL-VSFPM					SH-VSFPM
	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445
6	4,850	5,460	6,560	8,360	－	5,450	6,060	7,160	9,160	－
8	5,330	6,020	7,290	9,280	－	5,930	6,620	7,890	10,080	－
10	5,670	6,370	7,690	9,790	12,170	6,270	6,970	8,290	10,590	13,170
12	6,730	7,620	9,380	11,850	14,320	7,330	8,220	9,980	12,650	15,320
13	6,990	7,880	9,660	12,170	14,650	7,590	8,480	10,260	12,970	15,650
15	7,690	8,670	9,760	12,240	15,940	8,290	9,270	10,360	13,040	16,940
16	7,810	8,730	9,850	12,330	16,110	8,410	9,330	10,450	13,130	17,110
18	7,900	8,780	10,050	12,460	16,270	8,500	9,380	10,650	13,260	17,270
20	8,110	8,910	10,420	12,760	16,570	8,710	9,510	11,020	13,560	17,570
25	10,160	11,140	13,000	15,800	20,250	10,760	11,740	13,600	16,600	21,250
30	11,750	12,840	14,900	17,970	22,820	12,350	13,440	15,500	18,770	23,820

SUJ2相当　低温黒色クロムメッキ

D	￥基準単価
	SL-VRPM					SH-VRPM
	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445
6	4,550	4,950	5,650	7,020	－	5,150	5,550	6,250	7,820	－
8	4,860	5,260	6,010	7,520	－	5,460	5,860	6,610	8,320	－
10	5,060	5,490	6,240	7,800	10,040	5,660	6,090	6,840	8,600	11,040
12	5,690	6,190	7,420	9,220	11,430	6,290	6,790	8,020	10,020	12,430
13	5,900	6,410	7,660	9,520	11,750	6,500	7,010	8,260	10,320	12,750
15	6,270	6,800	8,170	10,150	12,520	6,870	7,400	8,770	10,950	13,520
16	6,420	6,940	8,320	10,300	12,670	7,020	7,540	8,920	11,100	13,670
18	6,970	7,520	9,170	11,450	13,970	7,570	8,120	9,770	12,250	14,970
20	7,450	7,990	9,560	11,850	15,260	8,050	8,590	10,160	12,650	16,260
25	9,430	10,110	12,260	15,310	19,860	10,030	10,710	12,860	16,110	20,860
30	11,380	12,220	15,130	19,060	24,390	11,980	12,820	15,730	19,860	25,390

SUS440Cまたは13Cr系ステンレス　低温黒色クロムメッキ

D	￥基準単価
	SL-VSRPM					SH-VSRPM
	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445
6	4,970	5,570	6,670	8,480	－	5,570	6,170	7,270	9,280	－
8	5,550	6,240	7,510	9,620	－	6,150	6,840	8,110	10,420	－
10	5,890	6,590	7,910	10,130	12,740	6,490	7,190	8,510	10,930	13,740
12	6,950	7,840	9,820	12,520	15,210	7,550	8,440	10,420	13,320	16,210
13	7,220	8,110	10,110	12,830	15,540	7,820	8,710	10,710	13,630	16,540
15	8,030	9,010	10,430	13,250	17,270	8,630	9,610	11,030	14,050	18,270
16	8,150	9,070	10,520	13,330	17,440	8,750	9,670	11,120	14,130	18,440
18	8,470	9,350	11,160	14,140	18,390	9,070	9,950	11,760	14,940	19,390
20	8,670	9,470	11,530	14,440	18,690	9,270	10,070	12,130	15,240	19,690
25	11,140	12,120	14,850	18,620	24,170	11,740	12,720	15,450	19,420	25,170
30	13,100	14,190	17,590	22,140	28,340	13,700	14,790	18,190	22,940	29,340

■片端段付おねじ・片端めねじ　スパナ溝無し
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
SUS440Cまたは13Cr系ステンレス

D	￥基準単価
	SL-VSFAD					SH-VSFAD
	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445
5	3,950	4,680	6,110	8,230	－	4,550	5,280	6,710	9,030	－
6	3,830	4,380	5,500	7,270	－	4,430	4,980	6,100	8,070	－
8	4,150	4,800	6,080	8,050	－	4,750	5,400	6,680	8,850	－
10	4,370	5,040	6,360	8,430	10,620	4,970	5,640	6,960	9,230	11,620
12	5,130	5,960	7,720	10,150	12,590	5,730	6,560	8,320	10,950	13,590
13	5,300	6,160	7,940	10,390	12,830	5,900	6,760	8,540	11,190	13,830
15	5,730	6,690	8,000	10,430	13,830	6,330	7,290	8,600	11,230	14,830
16	5,830	6,730	8,050	10,470	13,990	6,430	7,330	8,650	11,270	14,990
18	5,910	6,770	8,150	10,560	14,150	6,510	7,370	8,750	11,360	15,150
20	6,080	6,840	8,360	10,700	14,470	6,680	7,440	8,960	11,500	15,470
25	7,360	8,310	10,190	12,960	17,340	7,960	8,910	10,790	13,760	18,340
30	8,270	9,320	11,390	14,420	19,150	8,870	9,920	11,990	15,220	20,150

SUJ2相当　低温黒色クロムメッキ

D	￥基準単価
	SL-VRAD					SH-VRAD
	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445
5	3,630	4,070	4,930	6,420	－	4,230	4,670	5,530	7,220	－
6	3,620	3,980	4,690	6,030	－	4,220	4,580	5,290	6,830	－
8	3,890	4,260	4,990	6,470	－	4,490	4,860	5,590	7,270	－
10	4,040	4,410	5,160	6,700	8,760	4,640	5,010	5,760	7,500	9,760
12	4,510	4,970	6,190	7,970	10,150	5,110	5,570	6,790	8,770	11,150
13	4,660	5,150	6,390	8,200	10,410	5,260	5,750	6,990	9,000	11,410
15	4,950	5,440	6,810	8,760	11,090	5,550	6,040	7,410	9,560	12,090
16	5,060	5,550	6,920	8,880	11,210	5,660	6,150	7,520	9,680	12,210
18	5,510	6,020	7,660	9,900	12,390	6,110	6,620	8,260	10,700	13,390
20	5,900	6,410	7,960	10,290	13,660	6,500	7,010	8,560	11,090	14,660
25	7,330	7,990	10,140	13,210	17,690	7,930	8,590	10,740	14,010	18,690
30	8,620	9,410	12,320	16,250	21,490	9,220	10,010	12,920	17,050	22,490

SUS440Cまたは13Cr系ステンレス　低温黒色クロムメッキ

D	￥基準単価
	SL-VSRAD					SH-VSRAD
	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445
5	4,070	4,800	6,230	8,350	－	4,670	5,400	6,830	9,150	－
6	3,950	4,500	5,610	7,390	－	4,550	5,100	6,210	8,190	－
8	4,370	5,020	6,300	8,390	－	4,970	5,620	6,900	9,190	－
10	4,600	5,260	6,580	8,760	11,180	5,200	5,860	7,180	9,560	12,180
12	5,350	6,190	8,170	10,820	13,480	5,950	6,790	8,770	11,620	14,480
13	5,520	6,380	8,380	11,050	13,720	6,120	6,980	8,980	11,850	14,720
15	6,070	7,020	8,670	11,440	15,160	6,670	7,620	9,270	12,240	16,160
16	6,170	7,070	8,720	11,480	15,320	6,770	7,670	9,320	12,280	16,320
18	6,470	7,330	9,260	12,230	16,270	7,070	7,930	9,860	13,030	17,270
20	6,640	7,410	9,470	12,380	16,590	7,240	8,010	10,070	13,180	17,590
25	8,340	9,290	12,040	15,780	21,260	8,940	9,890	12,640	16,580	22,260
30	9,620	10,670	14,080	18,590	24,670	10,220	11,270	14,680	19,390	25,670

■片端段付おねじ・片端めねじ　スパナ溝付き
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
SUS440Cまたは13Cr系ステンレス

D	￥基準単価
	SL-VSFPD					SH-VSFPD
	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445
6	4,280	4,830	5,940	7,720	－	4,880	5,430	6,540	8,520	－
8	4,600	5,240	6,530	8,500	－	5,200	5,840	7,130	9,300	－
10	4,820	5,490	6,800	8,870	11,060	5,420	6,090	7,400	9,670	12,060
12	5,570	6,410	8,170	10,600	13,030	6,170	7,010	8,770	11,400	14,030
13	5,740	6,600	8,380	10,830	13,280	6,340	7,200	8,980	11,630	14,280
15	6,180	7,130	8,440	10,870	14,270	6,780	7,730	9,040	11,670	15,270
16	6,270	7,170	8,500	10,920	14,430	6,870	7,770	9,100	11,720	15,430
18	6,360	7,220	8,590	11,000	14,590	6,960	7,820	9,190	11,800	15,590
20	6,530	7,290	8,810	11,150	14,920	7,130	7,890	9,410	11,950	15,920
25	7,810	8,760	10,640	13,410	17,790	8,410	9,360	11,240	14,210	18,790
30	8,720	9,770	11,840	14,870	19,600	9,320	10,370	12,440	15,670	20,600

SUJ2相当　低温黒色クロムメッキ

D	￥基準単価
	SL-VRPD					SH-VRPD
	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445
6	4,070	4,430	5,140	6,470	－	4,670	5,030	5,740	7,270	－
8	4,330	4,700	5,430	6,920	－	4,930	5,300	6,030	7,720	－
10	4,480	4,850	5,600	7,140	9,210	5,080	5,450	6,200	7,940	10,210
12	4,960	5,410	6,630	8,410	10,590	5,560	6,010	7,230	9,210	11,590
13	5,110	5,590	6,830	8,650	10,860	5,710	6,190	7,430	9,450	11,860
15	5,390	5,890	7,260	9,210	11,540	5,990	6,490	7,860	10,010	12,540
16	5,510	6,000	7,360	9,330	11,650	6,110	6,600	7,960	10,130	12,650
18	5,950	6,460	8,110	10,340	12,830	6,550	7,060	8,710	11,140	13,830
20	6,350	6,850	8,400	10,740	14,100	6,950	7,450	9,000	11,540	15,100
25	7,780	8,440	10,590	13,660	18,150	8,380	9,040	11,190	14,460	19,150
30	9,080	9,870	12,770	16,710	21,950	9,680	10,470	13,370	17,510	22,950

SUS440Cまたは13Cr系ステンレス　低温黒色クロムメッキ

D	￥基準単価
	SL-VSRPD					SH-VSRPD
	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445	最短L〜50	L51〜100	L101〜200	L201〜300	L301〜445
6	4,400	4,950	6,060	7,830	－	5,000	5,550	6,660	8,630	－
8	4,820	5,470	6,750	8,840	－	5,420	6,070	7,350	9,640	－
10	5,040	5,710	7,020	9,210	11,620	5,640	6,310	7,620	10,010	12,620
12	5,790	6,630	8,610	11,270	13,920	6,390	7,230	9,210	12,070	14,920
13	5,960	6,820	8,830	11,500	14,170	6,560	7,420	9,430	12,300	15,170
15	6,520	7,470	9,110	11,880	15,610	7,120	8,070	9,710	12,680	16,610
16	6,610	7,510	9,170	11,920	15,770	7,210	8,110	9,770	12,720	16,770
18	6,920	7,780	9,710	12,680	16,710	7,520	8,380	10,310	13,480	17,710
20	7,090	7,850	9,920	12,820	17,040	7,690	8,450	10,520	13,620	18,040
25	8,800	9,750	12,490	16,230	21,710	9,400	10,350	13,090	17,030	22,710
30	10,070	11,120	14,530	19,040	25,120	10,670	11,720	15,130	19,840	26,120

●SUJ2相当 SUS440Cまたは13Cr系ステンレス D6〜D12・D16・D20

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～4	5〜12	13〜19	20～50	51～100	101～
値引率	基準単価	5%	10%	15%	23%	お見積り
出荷日	通常				＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

●上記以外

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1～4	5〜12	13〜19	20～50	51～
値引率	基準単価	5%	10%	15%	お見積り
出荷日	通常				お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】精密シャフト　片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】精密シャフト　片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付	【クリーン洗浄品】精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付	【クリーン洗浄品】精密シャフト　片端段付・両端めねじ/片端段付・両端めねじスパナ溝付	【クリーン洗浄品】精密シャフト　片端段付めねじ/片端段付めねじスパナ溝付	【クリーン洗浄品】精密シャフト　片端おねじ/片端おねじスパナ溝付き	【クリーン洗浄品】精密シャフト　片端めねじ/片端めねじスパナ溝付き
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	8日目	8日目	8日目	8日目	8日目	6日目〜
特性・用途	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄
軸端形状（左）	おねじ	おねじ	めねじ	めねじ	おねじ	めねじ
軸端部直角度	直角度（0.03）	直角度（0.03）	直角度（0.03）	直角度（0.03）	直角度（0.03）	直角度（0.03）
熱処理	高周波焼入れ	高周波焼入れ	高周波焼入れ	高周波焼入れ	高周波焼入れ	高周波焼入れ
軸はめあい公差	g6	g6	g6	g6	g6	g6

リニアシャフトカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

絞り込み条件

chemSHERPA・RoHS

基本形状

軸端形状（右）

材質

詳細材質

表面処理

軸径 D(φ)

長さ L(mm)

洗浄方法

硬度

1箇所スパナ溝追加 [SC](mm)

おねじ(並目) [M](mm)

おねじ(並目) [N](mm)

おねじMを細目ねじ変更 [MMC](mm)

おねじMを細目ねじ変更 [MMS](mm)

おねじNを細目ねじ変更 [NMC](mm)

おねじNを細目ねじ変更 [NMS](mm)

めねじ(並目・有効長：呼び径×2) [J](mm)

めねじ(並目・有効長：呼び径×3) [ND](mm)

めねじJを細目ねじ変更 [JSC](mm)

B(mm)

F(mm)

P(mm)

Q(mm)

S(mm)

T(mm)

タイプ

CAD

出荷日

【クリーン洗浄品】精密シャフト 片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付

外形図・規格表

規格表

追加工詳細

真円度（M）、真直度（K）、L寸法公差、直角度

硬度・表面処理の注意点

シャフトと回転軸の違い

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

この商品を見た人は、こんな商品も見ています

最近見た商品

リニアシャフトカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【クリーン洗浄品】精密シャフト　片端段付・片端おねじ/両端めねじ/片端おねじ・片端めねじ/スパナ溝付
