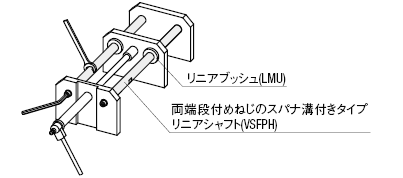

【クリーン洗浄品】精密シャフト 両端段付めねじ/両端段付めねじスパナ溝付
ご注意
- 【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
未確定：候補が288型番あります。

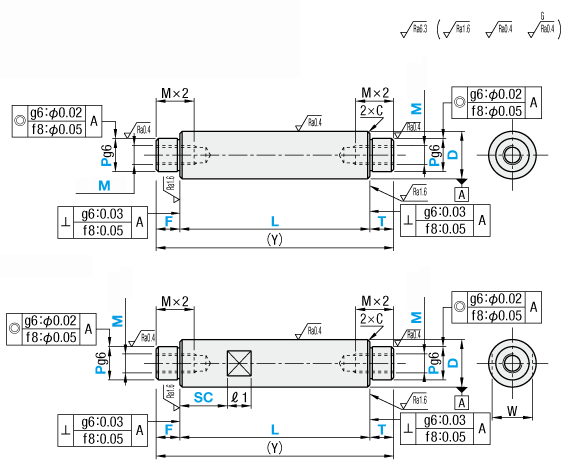

外形図・規格表
スパナ溝無し
スパナ溝付き
[ ! ]D部面粗度はメッキ品
メッキ無し品は
です。[ ! ]L、F、T、SC寸の寸法公差はJISB0405m級に準じる。
| Type | D公差 | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | 洗浄方法 | ||||
| スパナ溝無し | スパナ溝付き | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | ||||
| SL-VSFAH | SL-VSFPH | g6 | SUS440Cまたは 13Cr系ステンレス | 高周波焼入 有効硬化層深さ>>こちら SUJ2相当 58HRC〜 SUS440Cまたは 13Cr系ステンレス 56HRC〜 | － | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-VSFAH | SH-VSFPH | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||
| SL-VPSFAH | SL-VPSFPH | 硬質クロムメッキ メッキ硬度HV750～ メッキ厚5μ以上 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |||
| SH-VPSFAH | SH-VPSFPH | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||
| SL-VRAH | SL-VRPH | SUJ2相当 | 低温黒色クロムメッキ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | ||
| SH-VRAH | SH-VRPH | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||
| SL-VSRAH | SL-VSRPH | SUS440Cまたは 13Cr系ステンレス | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |||
| SH-VSRAH | SH-VSRPH | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
| 型式 | − | L | − | F | − | P | − | M | − | T | − | SC |
| SL-VSFAH20 SL-VSFPH20 | − − | 100 100 | − − | F20 F20 | − − | P10 P10 | − − | M6 M6 | − − | T20 T20 | − | SC20 |
| D公差 | |
| D | g6 |
| 8 | −0.005 −0.014 |
| 10 | |
| 12 | −0.006 −0.017 |
| 13 | |
| 15 | |
| 16 | |
| 18 | |
| 20 | −0.007 −0.020 |
| 25 | |
| 30 | |
| 型式 | 指定1mm単位 | M(並目) 選択 | スパナ溝寸法 | (Y) Max. | C | |||||||||||||||
| Type | D | L | F・T | P | SC | W | ℓ1 | |||||||||||||
| スパナ溝無し SL-VSFAH SH-VSFAH SL-VPSFAH SH-VPSFAH SL-VRAH SH-VRAH SL-VSRAH SH-VSRAH | スパナ溝付き SL-VSFPH SH-VSFPH SL-VPSFPH SH-VPSFPH SL-VRPH SH-VRPH SL-VSRPH SH-VSRPH | 8 | 25～296 | 2≦F≦P×4 2≦T≦P×4 | 6 | 3 | SC＝指定1mm単位 [ ! ]SC＋ℓ1≦L [ ! ]SC≧0 | 7 | 8 | 300 | 0.5 以下 | |||||||||
| 10 | 25～346 | 6～8 | 3 | 4 | 5 | 8 | 350 | |||||||||||||
| 12 | 25～346 | 6～10 | 3 | 4 | 5 | 6 | 10 | 10 | 350 | |||||||||||
| 13 | 25～346 | 6～11 | 3 | 4 | 5 | 6 | 8 | 11 | 350 | |||||||||||
| 15 | 25～346 | 6～13 | 3 | 4 | 5 | 6 | 8 | 10 | 13 | 350 | ||||||||||
| 16 | 25～346 | 6～14 | 3 | 4 | 5 | 6 | 8 | 10 | 14 | 350 | ||||||||||
| 18 | 25～346 | 8～16 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 350 | ||||||||||
| 20 | 25～446 | 8～17 | 4 | 5 | 6 | 8 | 10 | 12 | [ ! ]スパナ溝詳細 | 17 | 450 | 1.0 以下 | ||||||||
| 25 | 25～446 | 8～22 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | >>こちら | 22 | 450 | ||||||||
| 30 | 25～446 | 9～27 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 15 | 450 | |||||||
追加工詳細
・追加工詳細は下記よりご確認ください。
※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。
| 追加工 コード | 追加工内容 | 固定寸法 | 適用条件 | 指定例 | ￥/1Code | ||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LKC | L寸法・公差を | ・L≦200→L±0.03 | [ ! ]L寸200まで適用 [ ! ]L寸単位0.1mm指定可 | VFAH20-100.5-F20-P10-M6-T20-LKC | 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| SX | SCのスパナ溝の他に |
| [ ! ]スパナ溝付きのみ適用 [ ! ]SX=指定1mm単位 [ ! ]SC+SX+ℓ1X2＜L [ ! ]SX≧0 [ NG ]追加工の角度にずれが生じる為、 同一平面上にはなりません。 | VFPH20-100-F20-P10-M6-T20-SC20-SX25 | 800 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| FC | 平面取り1箇所追加 |
| [ ! ]FC,E=指定1mm単位 [ ! ]FC≦5×D [ ! ]E=0またはE≧2 [ NG ]WFCとの併用不可 [ NG ]RFCとの併用不可 | VFPH20-100-F20-P10-M6-T20-SC20-FC10-E8 | 200 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| WFC | 平面取り2箇所追加 |
| [ ! ]WFC,A,E=指定1mm単位 [ ! ]WFC≦5×D [ ! ]A（E）=0またはA（E）≧2 [ NG ]追加工の角度にずれが生じる為、 同一平面上にはなりません。 [ NG ]FCとの併用不可 [ NG ]LFC・RFCとの併用不可 | VFPH20-100-F20-P10-M6-T20-SC20-WFC8-A8-E4 | 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| LFC RFC | 段部平面取り追加 |
| [ ! ]LFC（RFC）+A（E）≦F（T） [ ! ]D-M≧1 [ NG ]追加工の角度にずれが生じる為、 同一平面上にはなりません。 [ NG ]LFCはWFCとの併用不可 [ NG ]RFCはFC・WFCとの併用不可 | VFPH20-100-F20-P10-M6-T20-SC20-LFC10-RFC10-A0-E0 | LFC：200 RFC：200 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| MD | 両端めねじ有効長を M×3に変更
| - | [ ! ]D=10～30かつ、M=6～20適用 [ ! ]両端段付めねじ：（MD×3.5+4）×2≦L | VFPH20-100-F20-P10-MD6-T20-SC20 | 200 |
・上記以外の追加工をご希望の場合は、「 カタログ規格外サービス」にてお見積りください。
[ ! ]型式は洗浄前商品の型式で記載しております。
真円度（M）、真直度（K）、L寸法公差、直角度
■真直度測定方法
軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。
| ■真直度M | ■直角度K | ■L寸法公差 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
外径g6のシャフト（焼き入れ）
| 外径f8のシャフト（焼きなし）
| 外径g6のシャフト（焼き入れ）
| 外径f8のシャフト（焼きなし）
| 外径g6のシャフト（焼き入れ）
| 外径f8のシャフト（焼きなし）
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

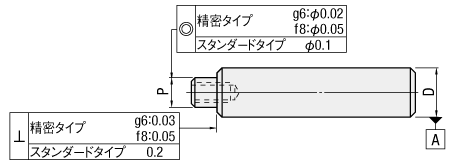

■同軸度・直角度
硬度・表面処理の注意点
■加工部の硬度低下について
・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度
■硬度低下範囲
・加工部から10mm程度
（例）
■焼なましによる硬度低下加工部
・段付 ・スパナ溝 ・平面取り
■めねじの硬度低下条件
めねじは材質や選定条件により硬度低下の条件が異なります。
- SUS440Cまたは13Cr系ステンレス：めねじ部分は硬度低下します。
- SUJ2相当：下記条件の場合、めねじ部分が硬度低下します。
・M≧D/2の場合 ・RCのねじ ・めねじ2穴タイプ
■焼き入れの有効硬化層深さ
有効硬化層深さは外形寸法や材質の違いにより異なります。
| 外径 D | 有効硬化層深さ | |||
|---|---|---|---|---|
| SUJ2相当 | SUS440C/ 13Cr系ステンレス | |||
| 8・10 | 0.5以上 | 0.5以上 | ||
| 12・13 | 0.7以上 | |||
| 15～20 | 0.7以上 | |||
| 25・30 | 1.0以上 | |||
■硬質クロムメッキ及び加工部のメッキ層について
- 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
- 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。
例）メッキ残り部：段付き おねじシャフト 平面取り追加
///部：メッキ残部
シャフトと回転軸の違い
・リニアシャフトと 回転軸用シャフトの仕様比較
■基本仕様
| 仕様 | シャフト | 回転軸 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 材質 | SUJ2相当 SUS440Cまたは13Cr系ステンレス | S45C相当 SUS304 | S45C相当 SUS304 | SCM435 | ||||||
| 焼き入れ | 高周波焼き入れ | - | - | 硬度30～35HRC | ||||||
| 外径公差 | g6/h5 | f8 | g6/h9/h7 | g6 | ||||||
| 表面処理 | メッキ無 硬質クロムメッキ 低温黒色クロムメッキ 無電解ニッケルメッキ（全長表面処理タイプ） | 硬質クロムメッキ | メッキ無 四三酸化鉄皮膜 無電解ニッケルメッキ | 四三酸化鉄皮膜 無電解ニッケルメッキ | ||||||
※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください
■追加工
| 追加工名称 | シャフト | 回転軸 | |||||
|---|---|---|---|---|---|---|---|
| L寸公差変更 | L<200⇒L±0.03 200≦L<500⇒L±0.05 L≧500⇒L±0.1 | L<500⇒L±0.05 L≧500⇒L±0.1 L≧800は適用不可 | |||||
| スパナ溝追加工 | 2箇所まで指定可能 | 1箇所まで指定可能 | |||||
| 平面取り | 2箇所まで指定可能 | 3箇所まで指定可能 | |||||
| 2面取り追加工 | 2箇所まで指定可能 角度指定：固定 | 1箇所まで指定可能 角度指定：15度単位で指定可能 | |||||
| V溝追加工 | 2箇所まで指定可能 | - | |||||
| キー溝 | 2箇所まで指定可能 段部への加工：不可 | 4箇所まで指定可能 段部への加工：可 | |||||
| おねじ細目ねじ変更 | 2種類 | 1種類 | |||||
| めねじ細目ねじ変更 | 1種類 | - | |||||
| 逃げ溝追加 | M6～M30 | M3～M30 | |||||
| めねじ深さ変更 | 可能 | 可能 | |||||
| 止め輪溝 | 2箇所指定可能 （追加工ではなく止め輪付タイプとなります） | D部2箇所、段部それぞれ1箇所 併用可 | |||||
| スリットカム用溝 | - | 1箇所まで指定可能 | |||||
| 同軸度変更 | - | 可能 | |||||
| おねじ左ねじ変更 | - | 可能 | |||||
| すり割り溝追加 | - | 1箇所まで指定可能 | |||||
| C面取り幅変更 | - | 可能 | |||||
関連リンク
■よくある質問
//jp.misumi-ec.com/maker/misumi/mech/linear_shaft/tech_support/#anc06
■規格外品サービスのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
https://meviy.misumi-ec.com/ja-jp/2dx/app/create/qt
規格外品サービスによくある質問
洗浄工程| ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。 | |
| ・脱脂洗浄（型式：SL-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 |  |  高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  エアブロー(オイルフリー) 使用 | |  防錆袋使用 |
| ・精密洗浄（型式：SH-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：クラス1000 | 作業環境：クラス10 | |||||||
|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | |  クリーンベンチ(クラス10) で実施 |
・電解研磨+精密洗浄（型式：SHD-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 中性洗剤洗浄 | |  材質に応じた電解研磨槽 で電解研磨 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | | 温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | | クリーンベンチ(クラス10) で実施 |
商品の形状や材質等によって溶剤や工程が変わることがあります。
梱包例| 脱脂洗浄の場合 (TYPE型番：SL-□□） | 精密洗浄または電解研磨＋精密洗浄の場合 | |
| (TYPE型番：SH-□□・SHD-□□） | ||
| オーステナイト系ステンレス・アルミ材質の場合 | 鉄・マルテンサイト系ステンレス材質の場合 | |
 |  |  |
| 一部商品・サイズによっては、 梱包形態が異なる場合がございます。 | [ ! ]1重目・2重目の梱包とも、脱気されております。 | [ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。 |
洗浄効果・利用推奨環境| 洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
詳細情報
基本情報
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
| ・脱脂洗浄（防錆1重梱包） | ：型番SL-□□ |
| ・精密洗浄（脱気2重梱包） | ：型番SH-□□ |
| ・電解研磨＋精密洗浄（脱気2重梱包） | ：型番SHD-□□ |
| 商品型番 | 洗浄方法 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 工程別 |
| SL-□□ | 脱脂洗浄 | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| SH-□□ | 精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| SHD-□□ | 電解研磨＋精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
ご注意
- 【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | |||||
| Type | D | 最短L | L51 | L101 | L201 | L301 |
| 〜 | 〜 | 〜 | 〜 | 〜 | ||
| 50 | 100 | 200 | 300 | 446 | ||
| SL-VSFAH | 8 | 3,710 | 4,380 | 5,650 | 7,620 | － |
| 10 | 4,000 | 4,690 | 6,010 | 8,030 | 10,470 | |
| 12 | 4,890 | 5,770 | 7,510 | 9,920 | 12,430 | |
| 13 | 5,040 | 5,900 | 7,640 | 10,020 | 12,530 | |
| 15 | 5,690 | 6,670 | 7,830 | 10,240 | 13,880 | |
| 16 | 5,770 | 6,710 | 7,890 | 10,290 | 14,030 | |
| 18 | 5,890 | 6,780 | 8,090 | 10,450 | 14,280 | |
| 20 | 6,010 | 6,790 | 8,300 | 10,550 | 14,450 | |
| 25 | 7,600 | 8,560 | 10,420 | 13,110 | 17,650 | |
| 30 | 8,870 | 9,940 | 11,990 | 14,950 | 19,890 | |
| SH-VSFAH | 8 | 4,310 | 4,980 | 6,250 | 8,420 | － |
| 10 | 4,600 | 5,290 | 6,610 | 8,830 | 11,470 | |
| 12 | 5,490 | 6,370 | 8,110 | 10,720 | 13,430 | |
| 13 | 5,640 | 6,500 | 8,240 | 10,820 | 13,530 | |
| 15 | 6,290 | 7,270 | 8,430 | 11,040 | 14,880 | |
| 16 | 6,370 | 7,310 | 8,490 | 11,090 | 15,030 | |
| 18 | 6,490 | 7,380 | 8,690 | 11,250 | 15,280 | |
| 20 | 6,610 | 7,390 | 8,900 | 11,350 | 15,450 | |
| 25 | 8,200 | 9,160 | 11,020 | 13,910 | 18,650 | |
| 30 | 9,470 | 10,540 | 12,590 | 15,750 | 20,890 | |
| SL-VPSFAH | 8 | 4,750 | 5,700 | 7,490 | 10,070 | － |
| 10 | 5,160 | 6,130 | 7,980 | 10,650 | 13,540 | |
| 12 | 6,410 | 7,660 | 10,120 | 13,310 | 16,330 | |
| 13 | 6,740 | 7,980 | 10,480 | 13,700 | 16,750 | |
| 15 | 7,550 | 8,920 | 10,580 | 13,770 | 18,370 | |
| 16 | 7,660 | 8,970 | 10,670 | 13,840 | 18,580 | |
| 18 | 7,780 | 9,020 | 10,850 | 13,960 | 18,800 | |
| 20 | 7,980 | 9,110 | 11,230 | 14,200 | 19,200 | |
| 25 | 10,240 | 11,620 | 14,220 | 17,830 | 23,730 | |
| 30 | 12,040 | 13,550 | 16,450 | 20,410 | 26,860 | |
| SH-VPSFAH | 8 | 5,350 | 6,300 | 8,090 | 10,870 | － |
| 10 | 5,760 | 6,730 | 8,580 | 11,450 | 14,540 | |
| 12 | 7,010 | 8,260 | 10,720 | 14,110 | 17,330 | |
| 13 | 7,340 | 8,580 | 11,080 | 14,500 | 17,750 | |
| 15 | 8,150 | 9,520 | 11,180 | 14,570 | 19,370 | |
| 16 | 8,260 | 9,570 | 11,270 | 14,640 | 19,580 | |
| 18 | 8,380 | 9,620 | 11,450 | 14,760 | 19,800 | |
| 20 | 8,580 | 9,710 | 11,830 | 15,000 | 20,200 | |
| 25 | 10,840 | 12,220 | 14,820 | 18,630 | 24,730 | |
| 30 | 12,640 | 14,150 | 17,050 | 21,210 | 27,860 | |
| SL-VRAH | 8 | 3,390 | 3,800 | 4,530 | 6,010 | － |
| 10 | 3,560 | 3,960 | 4,700 | 6,210 | 8,490 | |
| 12 | 3,970 | 4,460 | 5,610 | 7,310 | 9,510 | |
| 13 | 4,300 | 4,820 | 6,070 | 7,870 | 10,140 | |
| 15 | 4,600 | 5,130 | 6,490 | 8,410 | 10,800 | |
| 16 | 4,730 | 5,250 | 6,620 | 8,540 | 10,930 | |
| 18 | 4,880 | 5,370 | 6,840 | 8,900 | 11,330 | |
| 20 | 5,610 | 6,140 | 7,700 | 9,920 | 13,400 | |
| 25 | 7,000 | 7,640 | 9,680 | 12,550 | 17,030 | |
| 30 | 8,940 | 9,770 | 12,700 | 16,540 | 21,960 | |
| SH-VRAH | 8 | 3,990 | 4,400 | 5,130 | 6,810 | － |
| 10 | 4,160 | 4,560 | 5,300 | 7,010 | 9,490 | |
| 12 | 4,570 | 5,060 | 6,210 | 8,110 | 10,510 | |
| 13 | 4,900 | 5,420 | 6,670 | 8,670 | 11,140 | |
| 15 | 5,200 | 5,730 | 7,090 | 9,210 | 11,800 | |
| 16 | 5,330 | 5,850 | 7,220 | 9,340 | 11,930 | |
| 18 | 5,480 | 5,970 | 7,440 | 9,700 | 12,330 | |
| 20 | 6,210 | 6,740 | 8,300 | 10,720 | 14,400 | |
| 25 | 7,600 | 8,240 | 10,280 | 13,350 | 18,030 | |
| 30 | 9,540 | 10,370 | 13,300 | 17,340 | 22,960 | |
| SL-VSRAH | 8 | 3,950 | 4,630 | 5,910 | 8,000 | － |
| 10 | 4,250 | 4,950 | 6,270 | 8,430 | 11,080 | |
| 12 | 5,150 | 6,040 | 8,020 | 10,660 | 13,410 | |
| 13 | 5,380 | 6,270 | 8,280 | 10,950 | 13,710 | |
| 15 | 6,070 | 7,050 | 8,560 | 11,320 | 15,310 | |
| 16 | 6,140 | 7,080 | 8,620 | 11,360 | 15,460 | |
| 18 | 6,450 | 7,340 | 9,210 | 12,120 | 16,390 | |
| 20 | 6,560 | 7,350 | 9,400 | 12,200 | 16,550 | |
| 25 | 8,640 | 9,620 | 12,330 | 16,040 | 21,710 | |
| 30 | 10,290 | 11,380 | 14,780 | 19,230 | 25,560 | |
| SH-VSRAH | 8 | 4,550 | 5,230 | 6,510 | 8,800 | － |
| 10 | 4,850 | 5,550 | 6,870 | 9,230 | 12,080 | |
| 12 | 5,750 | 6,640 | 8,620 | 11,460 | 14,410 | |
| 13 | 5,980 | 6,870 | 8,880 | 11,750 | 14,710 | |
| 15 | 6,670 | 7,650 | 9,160 | 12,120 | 16,310 | |
| 16 | 6,740 | 7,680 | 9,220 | 12,160 | 16,460 | |
| 18 | 7,050 | 7,940 | 9,810 | 12,920 | 17,390 | |
| 20 | 7,160 | 7,950 | 10,000 | 13,000 | 17,550 | |
| 25 | 9,240 | 10,220 | 12,930 | 16,840 | 22,710 | |
| 30 | 10,890 | 11,980 | 15,380 | 20,030 | 26,560 | |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | |||||
| Type | D | 最短L | L51 | L101 | L201 | L301 |
| 〜 | 〜 | 〜 | 〜 | 〜 | ||
| 50 | 100 | 200 | 300 | 446 | ||
| SL-VSFPH | 8 | 4,150 | 4,820 | 6,090 | 8,060 | － |
| 10 | 4,450 | 5,140 | 6,450 | 8,470 | 10,890 | |
| 12 | 5,340 | 6,220 | 7,950 | 10,370 | 12,870 | |
| 13 | 5,600 | 6,490 | 8,280 | 10,680 | 13,270 | |
| 15 | 6,180 | 7,130 | 8,330 | 10,700 | 14,420 | |
| 16 | 6,220 | 7,140 | 8,340 | 10,730 | 14,450 | |
| 18 | 6,290 | 7,170 | 8,480 | 10,810 | 14,610 | |
| 20 | 6,450 | 7,240 | 8,740 | 10,990 | 14,900 | |
| 25 | 8,080 | 7,850 | 10,910 | 13,610 | 18,150 | |
| 30 | 9,430 | 10,510 | 12,580 | 15,560 | 20,530 | |
| SH-VSFPH | 8 | 4,750 | 5,420 | 6,690 | 8,860 | － |
| 10 | 5,050 | 5,740 | 7,050 | 9,270 | 11,890 | |
| 12 | 5,940 | 6,820 | 8,550 | 11,170 | 13,870 | |
| 13 | 6,200 | 7,090 | 8,880 | 11,480 | 14,270 | |
| 15 | 6,780 | 7,730 | 8,930 | 11,500 | 15,420 | |
| 16 | 6,820 | 7,740 | 8,940 | 11,530 | 15,450 | |
| 18 | 6,890 | 7,770 | 9,080 | 11,610 | 15,610 | |
| 20 | 7,050 | 7,840 | 9,340 | 11,790 | 15,900 | |
| 25 | 8,680 | 8,450 | 11,510 | 14,410 | 19,150 | |
| 30 | 10,030 | 11,110 | 13,180 | 16,360 | 21,530 | |
| SL-VPSFPH | 8 | 5,370 | 6,320 | 8,120 | 10,680 | － |
| 10 | 5,780 | 6,760 | 8,600 | 11,280 | 14,170 | |
| 12 | 7,030 | 8,290 | 10,740 | 13,940 | 16,950 | |
| 13 | 7,360 | 8,600 | 11,090 | 14,320 | 17,380 | |
| 15 | 8,170 | 9,500 | 11,180 | 14,330 | 19,000 | |
| 16 | 8,220 | 9,520 | 11,190 | 14,340 | 19,040 | |
| 18 | 8,330 | 9,570 | 11,380 | 14,460 | 19,270 | |
| 20 | 8,600 | 9,730 | 11,860 | 14,830 | 19,830 | |
| 25 | 10,500 | 10,840 | 14,770 | 18,350 | 24,210 | |
| 30 | 12,730 | 14,230 | 17,130 | 21,100 | 27,540 | |
| SH-VPSFPH | 8 | 5,970 | 6,920 | 8,720 | 11,480 | － |
| 10 | 6,380 | 7,360 | 9,200 | 12,080 | 15,170 | |
| 12 | 7,630 | 8,890 | 11,340 | 14,740 | 17,950 | |
| 13 | 7,960 | 9,200 | 11,690 | 15,120 | 18,380 | |
| 15 | 8,770 | 10,100 | 11,780 | 15,130 | 20,000 | |
| 16 | 8,820 | 10,120 | 11,790 | 15,140 | 20,040 | |
| 18 | 8,930 | 10,170 | 11,980 | 15,260 | 20,270 | |
| 20 | 9,200 | 10,330 | 12,460 | 15,630 | 20,830 | |
| 25 | 11,100 | 11,440 | 15,370 | 19,150 | 25,210 | |
| 30 | 13,330 | 14,830 | 17,730 | 21,900 | 28,540 | |
| SL-VRPH | 8 | 3,830 | 4,250 | 4,980 | 6,450 | － |
| 10 | 4,000 | 4,410 | 5,150 | 6,660 | 8,920 | |
| 12 | 4,570 | 5,060 | 6,280 | 8,050 | 10,300 | |
| 13 | 4,750 | 5,260 | 6,520 | 8,320 | 10,580 | |
| 15 | 5,070 | 5,600 | 6,980 | 8,920 | 11,320 | |
| 16 | 5,210 | 5,730 | 7,120 | 9,050 | 11,450 | |
| 18 | 5,720 | 6,270 | 7,910 | 10,140 | 12,700 | |
| 20 | 6,050 | 6,590 | 8,140 | 10,370 | 13,850 | |
| 25 | 7,780 | 8,470 | 10,600 | 13,620 | 18,270 | |
| 30 | 9,420 | 10,260 | 13,180 | 17,030 | 22,440 | |
| SH-VRPH | 8 | 4,430 | 4,850 | 5,580 | 7,250 | － |
| 10 | 4,600 | 5,010 | 5,750 | 7,460 | 9,920 | |
| 12 | 5,170 | 5,660 | 6,880 | 8,850 | 11,300 | |
| 13 | 5,350 | 5,860 | 7,120 | 9,120 | 11,580 | |
| 15 | 5,670 | 6,200 | 7,580 | 9,720 | 12,320 | |
| 16 | 5,810 | 6,330 | 7,720 | 9,850 | 12,450 | |
| 18 | 6,320 | 6,870 | 8,510 | 10,940 | 13,700 | |
| 20 | 6,650 | 7,190 | 8,740 | 11,170 | 14,850 | |
| 25 | 8,380 | 9,070 | 11,200 | 14,420 | 19,270 | |
| 30 | 10,020 | 10,860 | 13,780 | 17,830 | 23,440 | |
| SL-VSRPH | 8 | 4,400 | 5,070 | 6,360 | 8,450 | － |
| 10 | 4,690 | 5,390 | 6,720 | 8,870 | 11,530 | |
| 12 | 5,590 | 6,480 | 8,470 | 11,110 | 13,860 | |
| 13 | 5,830 | 6,720 | 8,720 | 11,390 | 14,160 | |
| 15 | 6,520 | 7,460 | 8,990 | 11,700 | 15,760 | |
| 16 | 6,550 | 7,470 | 9,000 | 11,710 | 15,780 | |
| 18 | 6,900 | 7,790 | 9,650 | 12,570 | 16,840 | |
| 20 | 7,050 | 7,850 | 9,920 | 12,750 | 17,120 | |
| 25 | 9,120 | 8,880 | 12,830 | 16,530 | 22,210 | |
| 30 | 10,700 | 11,760 | 15,150 | 19,550 | 25,810 | |
| SH-VSRPH | 8 | 5,000 | 5,670 | 6,960 | 9,250 | － |
| 10 | 5,290 | 5,990 | 7,320 | 9,670 | 12,530 | |
| 12 | 6,190 | 7,080 | 9,070 | 11,910 | 14,860 | |
| 13 | 6,430 | 7,320 | 9,320 | 12,190 | 15,160 | |
| 15 | 7,120 | 8,060 | 9,590 | 12,500 | 16,760 | |
| 16 | 7,150 | 8,070 | 9,600 | 12,510 | 16,780 | |
| 18 | 7,500 | 8,390 | 10,250 | 13,370 | 17,840 | |
| 20 | 7,650 | 8,450 | 10,520 | 13,550 | 18,120 | |
| 25 | 9,720 | 9,480 | 13,430 | 17,330 | 23,210 | |
| 30 | 11,300 | 12,360 | 15,750 | 20,350 | 26,810 | |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦SUJ2相当 SUS440Cまたは13Cr系ステンレス D8〜D12・D16・D20
[ ! ]表示数量超えはWOSにてご確認ください。
◦上記以外
[ ! ]表示数量超えはWOSにてご確認ください。
◦SUJ2相当 SUS440Cまたは13Cr系ステンレス D8〜D12・D16・D20
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1～4 | 5〜12 | 13〜19 | 20〜50 | 51〜100 | 101～ |
| 値引率 | 基準単価 | 5% | 10% | 15% | 23% | お見積り |
| 出荷日 | 通常 | ＋4日 | ||||
◦上記以外
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1～4 | 5〜12 | 13〜19 | 20〜50 | 51〜 |
| 値引率 | 基準単価 | 5% | 10% | 15% | お見積り |
| 出荷日 | 通常 | ||||
【クリーン洗浄品】精密シャフト 両端段付めねじ/両端段付めねじスパナ溝付のレビュー
この商品のレビューはありません
