【クリーン洗浄品】３０度台形ねじ　両端２段タイプ

通常単価(税別): -

税込単価: -

通常出荷日：11日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
軸端追加工を選択される際は、下記の点にご注意ください。
1.追加工の位置指定、段付き部分から2ｍｍ以上の間隔が必要です。
2.複数の追加工を選択の場合、加工部の位置関係は2ｍｍ以上の間隔が必要です。
詳細はカタログの軸端追加工概要をご確認ください。
ねじ山端部が鋭利になっておりますので、ご使用の際はご注意ください。
ご希望の寸法が無い場合はカタログ規格外品サービスへお問合せ下さい。製作の可否を含めお見積りします。

詳細を確認

未確定：候補が36型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

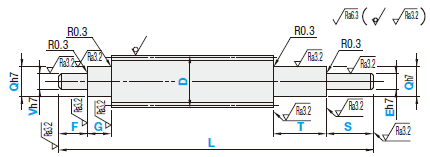

外形図・規格表
型番リスト
詳細情報

外形図・規格表

右ねじ・左ねじ

・単一ピッチ誤差・・・±0.02mm
・累積ピッチ誤差・・・±0.15/300mm

h7公差（E,V,Q）

を超え	以下	公差
を超え	以下	公差
3	6	0 －0.012
6	10	0 －0.015
10	18	0 －0.018
18	30	0 －0.021
30	50	0 －0.025

JIS B 0401に準拠

指示無き寸法公差

を超え	以下	公差
を超え	以下	公差
0.5	3	±0.1
3	6	±0.1
6	30	±0.2
30	120	±0.3
120	400	±0.5
400	1000	±0.8
1000	2000	±1.2

JIS B 0405ｍ級
(中級)に準拠

台形ねじ精度

項目	内容
基準山形	Tr規格（旧TM規格）
公差及び許容限界寸法	JIS B 0217-1,2
ねじ精度（おねじ）	7e
ナット精度（めねじ）	7H
単一ピッチ差	±0.02
累積ピッチ誤差	±0.15/300mm

Tr規格は、旧JISのTM規格(廃止)と同じ基準寸法です。
Tr規格には寸法許容差が規定されています。
30度台形ねじ仕様は、下表を参照ください。

基準山形寸法

H=1.866P H₁=0.5P d₂=d-0.5P
d1=d-P D=d D₂=d₂ D₁=d₁
おねじ　 d:外径　　 d₁:谷径　d₂:有効径
めねじ　 D:谷の径　D₁:内径　D₂:有効径
P:ピッチ　 H₁:ひっかかりの高さ

Type		[ M ]材質	[ S ]表面処理	洗浄方法
右ねじ	左ねじ	[ M ]材質	[ S ]表面処理	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-RMTSRX	SL-RMTSLX	S45C	低温黒色クロムメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-RMTSRX	SH-RMTSLX	S45C	低温黒色クロムメッキ	精密洗浄	クラス1000	脱気2重梱包	クラス１0

・焼入れ処理はされていません。
・台形ねじの技術計算（選定）は>>こちら
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

−

SL-RMTSRX16

−

456

−

F37

−

V10

−

T47

−

G60

−

Q12

−

S35

−

型式		指定1mm単位		Q選択						V・E 指定1mm単位	D	ピッチ P
Type	D	L	F・G・T・S	Q選択						V・E 指定1mm単位	D	ピッチ P
右ねじ SL-RMTSRX SH-RMTSRX 左ねじ SL-RMTSLX SH-RMTSLX	12	80〜800	2≦F≦V×7 2≦G≦Q×7 2≦S≦E×7 2≦T≦Q×7	7	8	9				Q/2≦V≦Q−1 Q/2≦E≦Q−1	12	2
	14	80〜800		8	9	10					14	3
	16	100〜800		9	10	12					16	3
	18	150〜800		9	10	12					18	4
	20			10	12	14	15				20	4
	22		[ ! ]Q,V,E≦9の場合、 F,G,T,SはQ,V,Eの 5倍以下となります。	10	12	14	15				22	5
	25			12	14	15	16	17			25
	28			14	15	16	17	20			28
	32	200〜800		14	15	16	17	20	25		32	6

[ ! ]ポジション・インジケーターを併用の場合は、Q寸8～20が標準となります。>>こちら
[ ! ]推奨グリース：リチウム石けん基グリース2号>>参考　（防錆油を拭き取ってから塗布してください。）

■30度台形ねじ仕様単位：mm

軸径	ピッチ	ねじ軸有効径	ねじ軸谷底径（MIN）	ねじ軸リード角	ねじ軸振れ公差（最大）
					ねじ軸全長
					～125	126 ～200	201 ～315	316 ～400	401 ～500	501 ～630	631 ～800	801 ～1000	1001 ～1250	1251 ～1600	1601 ～2000

8	1.5	7.25	(5.9)	3°46′	0.1	0.14	0.21	0.27	0.35	ー	ー	ー	ー	ー	ー
10	2	9	(7.2)	4°03′	0.09	0.12	0.16	0.21	0.27	0.35	0.46	0.58
12	2	11	(9.2)	3°19′
14	3	12.5	(10.1)	4°22′	0.09	0.11	0.13	0.16	0.2	0.25	0.32	0.42	ー	ー	ー
16	2	15	(13.18)	2°25′									0.55	0.73	1
	3	14.5	(12.1)	3°46′
18	4	16	(13.1)	4°33′	ー
20	2	19	(17.18)	1°55′
	4	18	(15.1)	4°03′
22	5	19.5	(16.1)	4°40′	ー	0.09	0.11	0.13	0.16	0.19	0.23	0.3	0.38	0.5	0.69
25	5	22.5	(19)	4°03′
28	5	25.5	(22)	3°34′
32	6	29	(24.5)	3°46′
36	6	33	(28.5)	3°19′	ー	0.11	0.11	0.11	0.13	0.15	0.17	0.22	0.27	0.34	0.46
40	6	37	(32.5)	2°57′
50	8	46	(40.4)	3°10′

●振れ測定方法

追加工

型式

−

(AC・SV・MV…etc.)

SL-RMTSRX20

−

583

−

F48

−

V12

−

T58

−

G70

−

Q15

−

S63

−

E10

−

AC12.0

追加工の組み合わせイメージ及び型式例は（こちら）

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations

平面取追加工

止め輪溝追加工

二面幅追加工

並目タップ穴追加工

おねじ追加工

四角取追加工

キー溝追加工

ベアリングナット用

＊右軸Q部のみ

Code

FV(V部) FE(E部)

AC(V部) AE(E部)

SV(V部) SE(E部)

MV(V部) ME(E部)

BC(V側) BQ(E側)

ZV(V部) ZE(E部)

KQ(Q部) KV(V部) KE(E部)

Spec.

FV,FE,FW,FY＝
指定0.5mm単位
FV＝V部に加工
FE＝E部に加工

[ ! ]V,Eいずれか
1ヶ所のみ適用

指定方法
FV5−FW10−FY1

[ ! ]FV(FE)＝0
又は
FV(FE)≧2

[ ! ]V(E)≦25の場合
FY≦1.0

[ ! ]V(E)≧26の場合
FY≦2.0

[ ! ]3≦FW≦20

AC(AE)＝指定0.1mm単位
AC(AE)≦F(S)＋G(T)−m−n
m,n値は下部表参照
(mは公差を含めて計算)
AC＝V部に加工
AE＝E部に加工
指定方法 AC13.3

V・E	e許容差		m＋0.140	n	加工限度
7	4	＋0.075 0	0.7	n≧1.2
8	5		0.7
9	6		0.9
10	9.6	0 −0.09	1.15	n≧1.5
12	11.5	0 −0.11
14	13.4
15	14.3
16	15.2
17	16.2
20	19	0 −0.21	1.35
25	23.9		1.35
30	28.6		1.65
35	33		1.65
40	38	0 −0.25	1.9	n≧2

[ ! ]止め輪は付属しません。
>>こちら

SV,SE,SW,SY＝
指定1mm単位
SV＝V部に加工
SE＝E部に加工

[ ! ]V,Eいずれか
1ヶ所のみ適用

指定方法
SV3−SW10−SY7

[ ! ]SV(SE)＝0
又は
SV(SE)≧2

[ ! ]V(E)＜15の場合
SW≧V(E)−2

[ ! ]15≦V(E)≦25の場合
SW≧V(E)−3

[ ! ]30≦V(E)の場合
SW≧V(E)−5

[ ! ]3≦SY≦20

[ NG ]E＝4は適用不可
MV＝V部に加工　ME＝E部に加工
指定方法 MV24

V・E	MV・ME(選択範囲)
5・6	3
7・8	3・4
9・10	3・4・5
11・12	3・4・5・6
13〜15	3・4・5・6・8
16〜18	3・4・5・6・8・10
19〜24	3・4・5・6・8・10・12
25〜30	3・4・5・6・8・10・12・16
31〜39	3・4・5・6・8・10・12・16・20
40	3・4・5・6・8・10・12・16・20・24・30

[ ! ]他の追加工との組み合わせで軸端の肉厚が1mm未満となる指定は不可

[ NG ]Q＝7・9・16適用不可
[ ! ]BC,BQ≦M×3
[ ! ]BC,BQ≧Pitch×3
[ ! ]BC,BQ≦G,T−Pitch×3
指定方法 BQ20
BC＝V側のQ部に加工
BQ＝E側のQ部に加工

Q	M×Pitch(細目)
8	M8×1.0
10	M10×1.0
12	M12×1.0
14	M14×1.0
15	M15×1.0
17	M17×1.0
20	M20×1.0
25	M25×1.5
30	M30×1.5
35	M35×1.5
40	M40×1.5

[ ! ]BQ指定時のみ
25≦Q≦40の場合
Q≧E＋3
ねじ公差域クラス：6g

W,A＝指定1mm単位
ZV＝V部に加工
ZE＝E部に加工
[ ! ]V,Eいずれか1ヶ所のみ適用
指定方法
ZV12−W10−A8

[ ! ]同一軸上にタップ穴追加工のみ併用可
(加工条件：P.811参照)

[ ! ]5≦A≦20
[ ! ]ZV,ZE＞W
[ ! ]ZV＝V、ZE＝Eで指定

ZV＝V・ZE＝E	W 1mm指定
6〜10	5〜8
11〜14	8〜10
15〜19	10〜14
20〜25	14〜20
26〜30	19〜24
31〜35	22〜28
36〜40	26〜30

(V(E)/2) √2≦W
V(E)とWの関係により製作
できない場合があります。

KQ,KV,KE,C＝
指定1mm単位
KQ＝Q部に加工
KV＝V部に加工
KE＝E部に加工
指定方法
KQ8−C10

[ ! ]Q, V, Eいずれか
1ヶ所のみ適用

[ ! ]C≦60
[ ! ]T−C−KQ≧2
[ ! ]S(F)−C−KE(KV)≧2
[ ! ]KQ(KE・KV)≧2

[ ! ]KQ・KE・KV＝0のとき軸端側のキー溝R部はストレートになります。

[ ! ] C寸b₁以上で指定

適応する軸径 Q・V・E	軸キー溝の寸法
	b₁		t₁		r₁
	基準寸法	許容差 (N9)	基準寸法	許容差
6・7	2	−0.004 −0.029	1.2	＋0.1 0	0.08 〜0.16
8〜10	3		1.8
11・12	4	0 −0.030	2.5
13〜17	5		3.0		0.16 〜0.25
18〜22	6		3.5
23〜30	8	0 −0.036	4.0	＋0.2 0
31〜38	10		5.0		0.25 〜0.40
39・40	12	0 −0.043	5.0

[ ! ]キー材は付属しません。>>こちら

￥/1 Code

200

400

200

800

400

[ ! ]追加工の位置指定は、段付き部分から2mm以上の隙間があくようにして下さい。（注意点①の図参照）
[ ! ]複数の追加工を選択の場合、加工部の位置関係は2mm以上の間隔が必要です。（注意点②の図参照）
[ ! ]平面取追加工、二面幅追加工、四角取追加工、キー溝追加工をそれぞれ組み合わせた場合、位相関係は任意となります。（注意点③の図参照）
[ ! ]同一軸の回転方向上に複数の追加工が重なるような指定はできません。（注意点④の図参照）
[ ! ]同一軸上に2個以上の追加工を併用する場合は、相関関係で加工できない場合があります。
[ ! ]追加工詳細（P.811）はこちら。

注意点①
段付き部から2mm以上の隙間を
あけて追加工を指定してください

注意点②
追加工同士の間隔は
2mm以上必要です。

注意点③
追加工同士を組合せて指定した場合、位置関係は任意になり、直線上に必ず整列するとは限りません。（下部図面は一例てす）　

上記の図のとおり、位相は任意であるため、同一軸上の追加工A、Bは直線状に整列しないことがあります。

注意点④
同一軸上に追加工が重なるような指示は不可となります。
（下部の図はNG例）

追加工A、Bの位置が重なる部分

型番リスト

表示件数

型番

SH-RMTSLX12-[80-1000/1]-F[2-40/1]-V[4-8/1]-T[2-45/1]-G[2-45/1]-Q[7,8,9]-S[2-40/1]-E[4-8/1]

SH-RMTSLX14-[80-1000/1]-F[2-45/1]-V[4-9/1]-T[2-70/1]-G[2-70/1]-Q[8,9,10]-S[2-45/1]-E[4-9/1]

SH-RMTSLX16-[100-1200/1]-F[2-77/1]-V[5-11/1]-T[2-84/1]-G[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]

SH-RMTSLX18-[150-1200/1]-F[2-77/1]-V[5-11/1]-T[2-84/1]-G[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]

SH-RMTSLX20-[150-1200/1]-F[2-98/1]-V[5-14/1]-T[2-105/1]-G[2-105/1]-Q[10,12,14,15]-S[2-98/1]-E[5-14/1]

SH-RMTSLX22-[150-1200/1]-F[2-98/1]-V[5-14/1]-T[2-105/1]-G[2-105/1]-Q[10,12,14,15]-S[2-98/1]-E[5-14/1]

SH-RMTSLX25-[150-1200/1]-F[2-112/1]-V[6-16/1]-T[2-119/1]-G[2-119/1]-Q[12,14,15,16,17]-S[2-112/1]-E[6-16/1]

SH-RMTSLX28-[150-1200/1]-F[2-133/1]-V[7-19/1]-T[2-140/1]-G[2-140/1]-Q[14,15,16,17,20]-S[2-133/1]-E[7-19/1]

SH-RMTSLX32-[200-1200/1]-F[2-168/1]-V[7-24/1]-T[2-175/1]-G[2-175/1]-Q[14,15,16,17,20,25]-S[2-168/1]-E[7-24/1]

SH-RMTSRX12-[80-1000/1]-F[2-40/1]-V[4-8/1]-T[2-45/1]-G[2-45/1]-Q[7,8,9]-S[2-40/1]-E[4-8/1]

SH-RMTSRX14-[80-1000/1]-F[2-45/1]-V[4-9/1]-T[2-70/1]-G[2-70/1]-Q[8,9,10]-S[2-45/1]-E[4-9/1]

SH-RMTSRX16-[100-1200/1]-F[2-77/1]-V[5-11/1]-T[2-84/1]-G[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]

SH-RMTSRX18-[150-1200/1]-F[2-77/1]-V[5-11/1]-T[2-84/1]-G[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]

SH-RMTSRX20-[150-1200/1]-F[2-98/1]-V[5-14/1]-T[2-105/1]-G[2-105/1]-Q[10,12,14,15]-S[2-98/1]-E[5-14/1]

SH-RMTSRX22-[150-1200/1]-F[2-98/1]-V[5-14/1]-T[2-105/1]-G[2-105/1]-Q[10,12,14,15]-S[2-98/1]-E[5-14/1]

SH-RMTSRX25-[150-1200/1]-F[2-112/1]-V[6-16/1]-T[2-119/1]-G[2-119/1]-Q[12,14,15,16,17]-S[2-112/1]-E[6-16/1]

SH-RMTSRX28-[150-1200/1]-F[2-133/1]-V[7-19/1]-T[2-140/1]-G[2-140/1]-Q[14,15,16,17,20]-S[2-133/1]-E[7-19/1]

SH-RMTSRX32-[200-1200/1]-F[2-168/1]-V[7-24/1]-T[2-175/1]-G[2-175/1]-Q[14,15,16,17,20,25]-S[2-168/1]-E[7-24/1]

SL-RMTSLX12-[80-1000/1]-F[2-40/1]-V[4-8/1]-T[2-45/1]-G[2-45/1]-Q[7,8,9]-S[2-40/1]-E[4-8/1]

SL-RMTSLX14-[80-1000/1]-F[2-45/1]-V[4-9/1]-T[2-70/1]-G[2-70/1]-Q[8,9,10]-S[2-45/1]-E[4-9/1]

SL-RMTSLX16-[100-1200/1]-F[2-77/1]-V[5-11/1]-T[2-84/1]-G[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]

SL-RMTSLX18-[150-1200/1]-F[2-77/1]-V[5-11/1]-T[2-84/1]-G[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]

SL-RMTSLX20-[150-1200/1]-F[2-98/1]-V[5-14/1]-T[2-105/1]-G[2-105/1]-Q[10,12,14,15]-S[2-98/1]-E[5-14/1]

SL-RMTSLX22-[150-1200/1]-F[2-98/1]-V[5-14/1]-T[2-105/1]-G[2-105/1]-Q[10,12,14,15]-S[2-98/1]-E[5-14/1]

SL-RMTSLX25-[150-1200/1]-F[2-112/1]-V[6-16/1]-T[2-119/1]-G[2-119/1]-Q[12,14,15,16,17]-S[2-112/1]-E[6-16/1]

SL-RMTSLX28-[150-1200/1]-F[2-133/1]-V[7-19/1]-T[2-140/1]-G[2-140/1]-Q[14,15,16,17,20]-S[2-133/1]-E[7-19/1]

SL-RMTSLX32-[200-1200/1]-F[2-168/1]-V[7-24/1]-T[2-175/1]-G[2-175/1]-Q[14,15,16,17,20,25]-S[2-168/1]-E[7-24/1]

SL-RMTSRX12-[80-1000/1]-F[2-40/1]-V[4-8/1]-T[2-45/1]-G[2-45/1]-Q[7,8,9]-S[2-40/1]-E[4-8/1]

SL-RMTSRX14-[80-1000/1]-F[2-45/1]-V[4-9/1]-T[2-70/1]-G[2-70/1]-Q[8,9,10]-S[2-45/1]-E[4-9/1]

SL-RMTSRX16-[100-1200/1]-F[2-77/1]-V[5-11/1]-T[2-84/1]-G[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]

SL-RMTSRX18-[150-1200/1]-F[2-77/1]-V[5-11/1]-T[2-84/1]-G[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]

SL-RMTSRX20-[150-1200/1]-F[2-98/1]-V[5-14/1]-T[2-105/1]-G[2-105/1]-Q[10,12,14,15]-S[2-98/1]-E[5-14/1]

SL-RMTSRX22-[150-1200/1]-F[2-98/1]-V[5-14/1]-T[2-105/1]-G[2-105/1]-Q[10,12,14,15]-S[2-98/1]-E[5-14/1]

SL-RMTSRX25-[150-1200/1]-F[2-112/1]-V[6-16/1]-T[2-119/1]-G[2-119/1]-Q[12,14,15,16,17]-S[2-112/1]-E[6-16/1]

SL-RMTSRX28-[150-1200/1]-F[2-133/1]-V[7-19/1]-T[2-140/1]-G[2-140/1]-Q[14,15,16,17,20]-S[2-133/1]-E[7-19/1]

SL-RMTSRX32-[200-1200/1]-F[2-168/1]-V[7-24/1]-T[2-175/1]-G[2-175/1]-Q[14,15,16,17,20,25]-S[2-168/1]-E[7-24/1]
