アクチュエータ ロッドタイプ 大推力型 モータ400W用

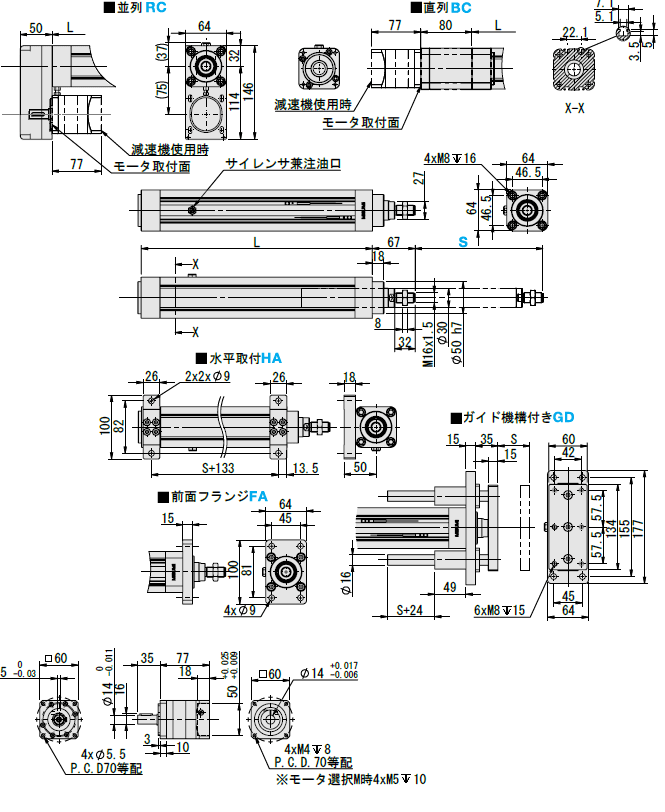

■構造


■特長
・繰り返し位置決め精度は ±0.01mm

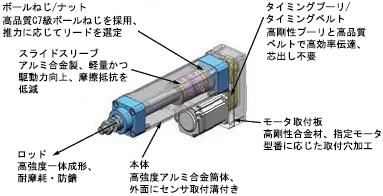

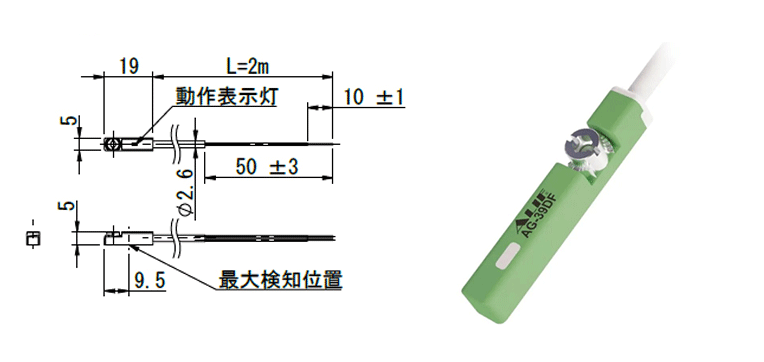

・構造はアルミ合金製の本体、ボールねじ、プッシャーロッドで構成。モーターは自前で用意、センサーはオプション選択可能

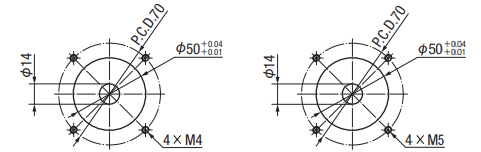

・モーター取付板には、指定された汎用モーターブランドに応じた取付穴を加工
・高精度なボールねじを採用し、滑らかな動作を実現
・垂直取付に多く使用され、シリンダの代替として昇降・伸縮などの動作が可能

■モータの取付およびタイミングベルトの調整方法
標準型 直列 E-ECTL

1) プラスチックカバーを開け、カップリングのボルトを手動でプラスチックカバーの丸穴位置に回します。
2) スパナを使って丸穴からカップリングのボルトを緩め、モータを取り付けた後に再度ボルトを締め付けます。
3) 最後にプラスチックカバーを元に戻し、モータの取り付けが完了します。

標準型 並列 E-ECTL

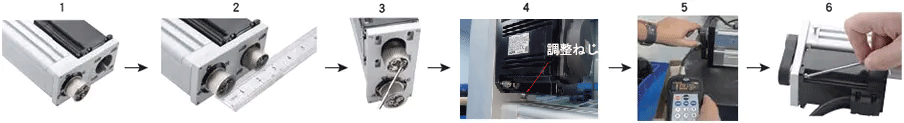

1) カバーを取り外し、モータを取り付けます。この時、モータの取付ネジはまだ締めず、モータが上下に動かせる状態にしておきます。
2) モータ側のタイミングプーリを取り付け、ボールねじ側のプーリと並列になるように調整します。
3) タイミングプーリのネジを締め付け、環状タイミングベルトを装着します。
4) 本体にある調整ネジでベルトの張力を調整します。
5) 張力測定器を使ってベルト張力を測定し、基準値（下表）内にあることを確認します。
6) 最後にモータの固定ネジを締め付け、モータの取り付けとタイミングプーリの調整を完了させます。

並列型アクチュエータ ロッドタイプの張力値（参考値）

モータ出力	アクチュエータ ロッドタイプ	ベルト仕様	ベルト幅	ベルト中心距離	ベルト質量(g/m)	張力値N
W	型番		(mm)	(mm)	(幅:1mm)	(参考)
400W	E-ECTLT60	5GT	15	75	4	60~75

■使用時の注意点
①使用環境温度は常温（－20℃～40℃）でご使用ください。腐食性・可燃性ガス、電磁妨害、湿気の多い環境での使用は禁止です。
②取付面は耐振動性と耐圧性を有し、かつ平面度は±0.05mm／500mm以内である必要があります。
③本商品を垂直に使用する場合は、ブレーキ付きモータを選定してください。
④本商品に振動や衝撃が加わるのを避けてください。使用条件においては、ロッドが回転しないように設計し、シリンダ本体の変形を防止してください。

■定期グリス給油方法
・本商品は定期的な潤滑が必要です。使用初期は稼働300時間後にグリスを補充し、その後は2000時間ごとに1回グリスを追加してください。
・使用推奨グリスは「GB7324-1994汎用リチウム系グリス3号」、またはMobil（モービル）製 リチウム系グリス EP3です。
・給油はグリスガン（注油器）で行うことを推奨し、液体潤滑油の使用は禁止されています。

標準型

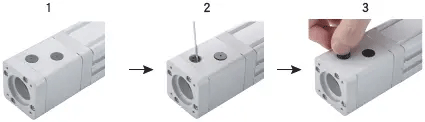

1)サイレンサを取り外し、ボールねじにグリスを注油します。
2)ロッドを手動で数回伸縮させ、ボールねじ全体に潤滑剤が行き渡るようにします。
[ ! ]本商品にはグリスニップルが付属しており、ベアリングへの潤滑にも使用可能です。
