【エコノミーシリーズ】 RoHS対応圧造ヒンジピンツバ付止め輪タイプ

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 229円～459円

税込単価: 252円～505円

今見ている商品の標準品

クオリティー品

ミスミ

ヒンジピン　ツバ付止め輪タイプ

4.7

通常価格(税別)： 230円 (税込価格：253円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応ヒンジピンツバ付止め輪タイプ

通常価格(税別)： 180円 (税込価格：198円)

通常出荷日：在庫品1日目

【まとめ買いでお得】1個からご購入いただけます。10個以上のまとめ買いで従来比...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
基本形状
ツバ付
固定方法
止め輪
材質
ステンレス
詳細材質
SUS304相当
硬度
指定なし
表面処理
なし
洗浄方法
洗浄無し
材質証明書
対象
材質証明書：材質
SUSXM7

ご注意

本商品はRoHS対応品です。
ステンレスの圧造製作の為、磁化する可能性があります。
両端面にダイスマークが残ります。

未確定：候補が58型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

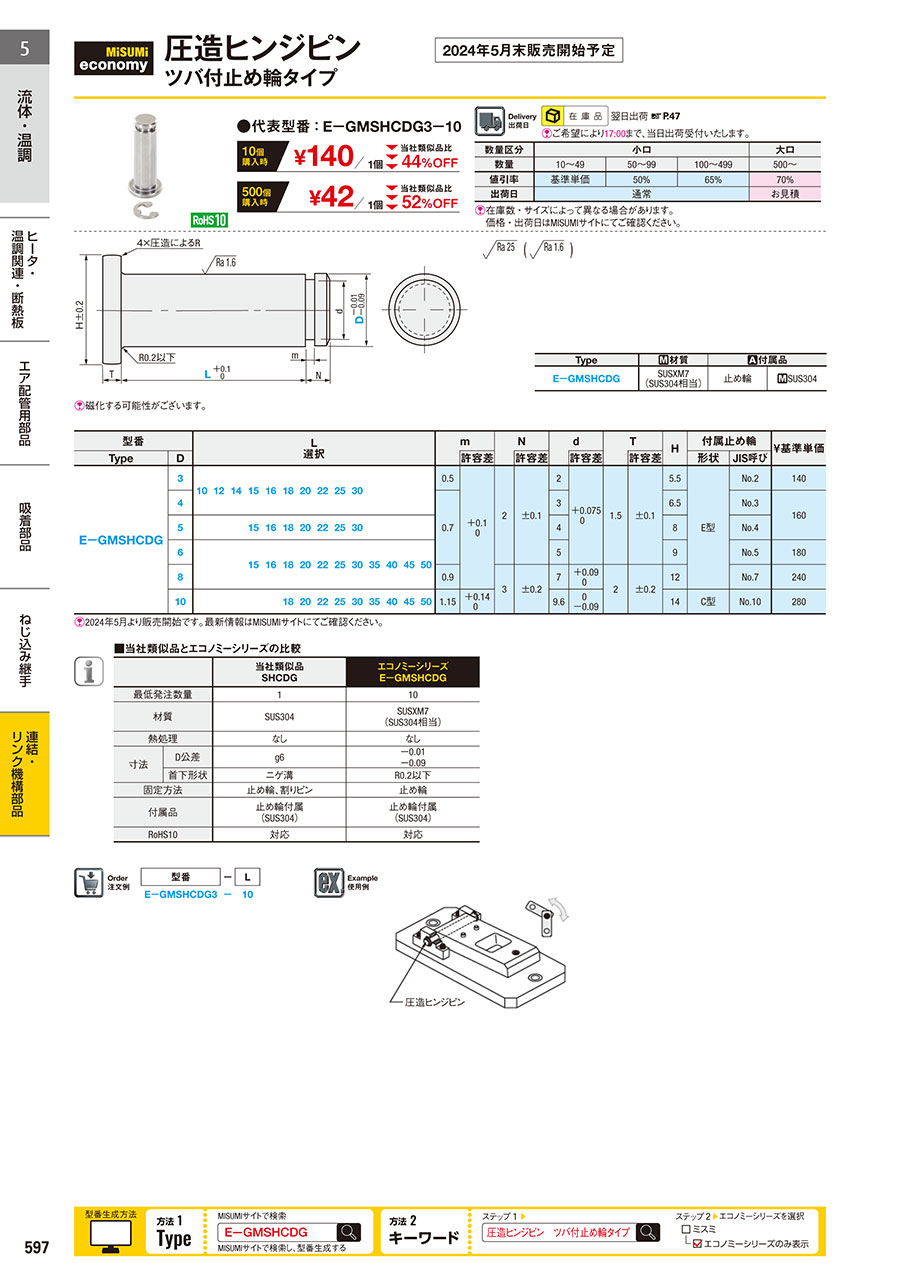

外形図

Type	[ M ]材質	[ A ]付属品
E-GMSHCDG	SUSXM7 （SUS304相当）	止め輪	[ M ]SUS304

規格表

型番	-	L
E-GMSHCDG3	-	10

・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 選択														m		N		ｄ		T		H	付属止め輪		¥単価
Type	D																許容差		許容差		許容差		許容差		形状	JIS呼び	1~9個	10~49個	50~99個	100~499個	500個~
E-GMSHCDG	3	10	12	14	15	16	18	20	22	25	30					0.5	＋0.1 0	2	±0.1	2	＋0.075 0	1.5	±0.1	5.5	E型	No.2	229	140	70	49	42
	4															0.7				3				6.5		No.3	262	160	80	56	48
	5				15	16	18	20	22	25	30									4				8		No.4
	6				15	16	18	20	22	25	30	35	40	45	50					5				9		No.5	295	180	90	63	54
	8															0.9		3	±0.2	7	＋0.09 0	2	±0.2	12		No.7	393	240	120	84	72
	10						18	20	22	25	30	35	40	45	50	1.15	＋0.14 0			9.6	0 -0.09			14	C型	No.10	459	280	140	98	84

製品比較情報

		当社類似品 SHCDG	エコノミーシリーズ E-GMSHCDG
最低発注数量		1	1
材質		SUS304	SUSXM7 （SUS304相当）
固定方法		止め輪	止め輪
付属品		止め輪付属（SUS304）	止め輪付属（SUS304）
寸法	軸径公差	g6	-0.01 -0.09
寸法	首下形状	ニゲ溝	R0.2以下
RoHS10		対応	対応
