【エコノミーシリーズ】ベアリングホルダセット ボトムマウント 止め輪付きタイプ
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：15日目～99日目
下面からの取り付けが可能で、止め輪により軸方向のズレを防止できる支持ユニットです。下面固定で装置上部が...
詳細を確認- 当ページの価格表は25年9月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
未確定：候補が135型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
軸受け精度 GB/T 307.1 0級（JIS B 1514 0級相当）
[ ! ]ベアリングと止め輪の間にはすき間がありますので、選定時にご注意ください。
| Type | [ M ]材質 | [ S ]表面処理 | |||
| 高さh選択タイプ | 高さh指定タイプ | ベアリング | ホルダ | 止め輪 | ホルダ |
| - | E-LBGBFB | スチール | S45C相当 | ばね用鋼 | 四三酸化鉄皮膜 |
| E-LBGBF | 無電解ニッケルメッキ | ||||
| E-LBGBFA | アルミ合金 | 白アルマイト処理 | |||
| E-LBGBKS | E-LBGBFS | ステンレス | SUS304相当 | SUS304相当 | - |
規格表
| 型式 | − | h | ||||
| Type | ベアリング | シール | ||||
| E-LBGBFS | 6204 | ZZ | − | 55 | ||
| 型番 | h | d | DH7 | dh | B | H | L | L1 | T | M | ||||
| Type | ベアリング品番 | シール | 高さ選択タイプ | 高さ指定タイプ | 許容差 | （並目） | ||||||||
| 指定1mm単位 | ||||||||||||||
| 高さh選択タイプ E-LBGBKS 高さh指定タイプ E-LBGBFB E-LBGBF E-LBGBFA E-LBGBFS | 623 | ZZ 両シールド | 15 20 25 | 15～30 | 3 | 10 | 0.015 0 | 7 | 4 | h＋9 | 20 | 10 | 10 | M4 |
| 624 | 4 | 13 | 0.018 0 | 9 | 5 | h＋11 | 22 | 14 | 10 | |||||
| 605 | 5 | 14 | 10 | 5 | h＋11 | 24 | 16 | 10 | ||||||
| 625 | 15 20 25 30 | 15～30 | 16 | 12 | 5 | h＋12 | 28 | 16 | 10 | |||||
| 606 | 6 | 17 | 13 | 6 | h＋13 | 34 | 22 | 12 | M5 | |||||
| 626 | 19 | 0.021 0 | 15 | 6 | h＋14 | 36 | 24 | 12 | ||||||
| 608 | 8 | 22 | 18 | 7 | h＋15 | 38 | 26 | 12 | ||||||
| 628 | 20 25 30 | 20～30 | 24 | 20 | 8 | h＋16 | 34 | 22 | 15 | |||||
| 6900 | 25 30 40 | 25～40 | 10 | 22 | 19 | 6 | h＋15 | 32 | 20 | 12 | ||||
| 6000 | 26 | 22 | 8 | h＋17 | 38 | 26 | 15 | |||||||
| 6200 | 30 | 24 | 9 | h＋19 | 40 | 28 | 15 | |||||||
| 6901 | 12 | 24 | 21 | 6 | h＋16 | 36 | 24 | 12 | ||||||
| 6001 | 28 | 24 | 8 | h＋18 | 40 | 28 | 15 | |||||||
| 6201 | 32 | 0.025 0 | 26 | 10 | h＋20 | 42 | 30 | 16 | ||||||
| 6902 | 25 30 40 50 | 25～50 | 15 | 28 | 0.021 0 | 25 | 7 | h＋18 | 42 | 30 | 12 | |||
| 6002 | 32 | 0.025 0 | 28 | 9 | h＋20 | 50 | 36 | 15 | M6 | |||||
| 6202 | 35 | 29 | 11 | h＋22 | 44 | 30 | 17 | |||||||
| 6903 | 17 | 30 | 0.021 0 | 27 | 7 | h＋19 | 42 | 30 | 13 | |||||
| 6003 | 35 | 0.025 0 | 31 | 10 | h＋22 | 50 | 36 | 16 | ||||||
| 6203 | 40 | 34 | 12 | h＋24 | 48 | 36 | 20 | |||||||
| 6904 | 30 35 40 50 60 | 30～60 | 20 | 37 | 34 | 9 | h＋23 | 45 | 31 | 15 | ||||
| 6004 | 42 | 36 | 12 | h＋25 | 54 | 38 | 19 | M8 | ||||||
| 6204 | 47 | 40 | 14 | h＋28 | 60 | 44 | 20 | |||||||
| 6005 | 25 | 47 | 41 | 12 | h＋28 | 62 | 46 | 19 | ||||||
| 6205 | 40 50 60 80 | 40～80 | 52 | 0.03 0 | 45 | 15 | h＋31 | 70 | 50 | 22 | M10 | |||
| 6006 | 30 | 55 | 48 | 13 | h＋32 | 74 | 54 | 20 | ||||||
| 6206 | 62 | 55 | 16 | h＋36 | 82 | 62 | 23 | |||||||
[ ! ]本商品はRoHS保証外です。ご注意ください。
追加工
| 型式 | − | h | − | 追加工 |
| E-LBGBF6000ZZ | − | 35 | − | KKC |
| Alterations | ベアリング・止め輪組付なし | C2面取り追加工 | C面取り追加工 | ||||||
| Code | NA | KCC | KKC | ||||||
| Spec. | ベアリング・止め輪をホルダに組み込まず、 付属品として出荷します。 | 上端面をC2面取りします。 | 上端両側の角をC面取り（45°）追加工します。 指定方法 KKC | ||||||
 |
| ||||||||
| [ ! ]高さh指定タイプのみ適用 | |||||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
- ( - ) | 15日目〜 |
詳細情報
基本情報
下面からの取り付けが可能で、止め輪により軸方向のズレを防止できる支持ユニットです。
下面固定で装置上部が自由のため、省スペースが求められる機械設計に最適です。
ご注意
- 当ページの価格表は25年9月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
概要・仕様
| 当社類似品 BGBF6000ZZ | エコノミーシリーズ E-LBGBF6000ZZ | |
| 軸受け精度 | JIS B 1514 0級 | JIS B 1514 0級 |
| 非接触シールタイプ | あり | なし |
| RoHS10 | 対応 | 対応 |
製品概要
荷重を受ける軸のベアリングを支え、固定する役割を果たします。
ホルダを使用することで、ベアリングを正確かつ容易に機構へ組み付けることができます。
ボトムマウントタイプは前後のスペースが限られた場合に最適です。下方からの取り付けが可能です。
ホルダを使用することで、ベアリングを正確かつ容易に機構へ組み付けることができます。
ボトムマウントタイプは前後のスペースが限られた場合に最適です。下方からの取り付けが可能です。
製品特長
特長1：ボトムマウントタイプのベアリングハウジングは占有スペースが小さく、狭いスペースでの使用に適しています。
特長2：ベアリングハウジングは高い垂直度と同軸度を備えており、取り付け時の精密な位置決めが容易です。
特長3：止め輪付きベアリングハウジングの止め輪は、ベアリングの脱落を防ぎ、取り付けや使用を容易にします。
特長4：必要に応じて、面取り加工を追加できます。
特長5：必要に応じて、ホルダとベアリングを分けて出荷することができます。
特長2：ベアリングハウジングは高い垂直度と同軸度を備えており、取り付け時の精密な位置決めが容易です。
特長3：止め輪付きベアリングハウジングの止め輪は、ベアリングの脱落を防ぎ、取り付けや使用を容易にします。
特長4：必要に応じて、面取り加工を追加できます。
特長5：必要に応じて、ホルダとベアリングを分けて出荷することができます。
注意事項
| 使用上の注意 | 図示および参考 |
| 金属材料およびその表面処理の防錆性能とメンテナンスについて留意してください。 | 防錆性能およびメンテナンスの詳細については、技術資料をご参照ください。 |
| ベアリングハウジングアセンブリに使用しているベアリングの精度：GB/T 307.1 0級（JIS B 1514 0級相当）。 組み合わせ部品を選定する際は、マイナス公差品を選んでください。 | ベアリングの詳細仕様については、技術資料をご参照ください。 |
| ベアリングと止め輪の間には軸方向のすき間がありますので、選定時にご注意ください。 軸方向：円筒体の回転中心軸に沿った方向（中心軸と同じ方向） （右図・青色の方向） 径方向：軸方向に対して垂直な方向、つまり円筒体端面円の半径または直径方向 （右図・赤色の方向） |  |

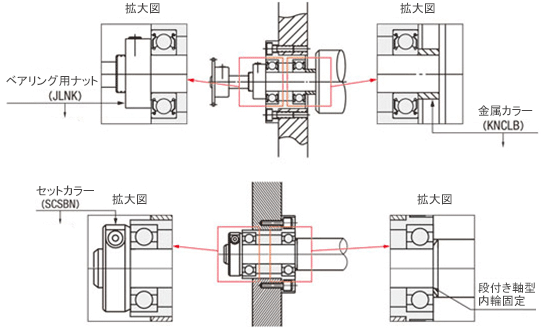

| 止め輪付きベアリングハウジングの止め輪は、軸方向に締め付けることはできず、ベアリングの脱落防止のみの役割です。 ベアリングを軸方向に固定する必要がある場合は、固定リングやナットなどの使用を推奨します。 また、軸方向固定用の固定リングやナットなどを選定する際は、止め輪を避けてください。 止め輪の寸法は製品仕様をご参照ください。 |  |
【エコノミーシリーズ】ベアリングホルダセット ボトムマウント 止め輪付きタイプのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q1. ベアリングハウジングとは何ですか？
A
荷重を受ける軸のベアリングを支え、固定する役割を果たします。固定座を使用することで、ベアリングを正確かつ容易に機構へ組み付けることができます。
Q2. 径方向荷重と軸方向荷重はそれぞれ何を意味しますか？
A
軸中心線に対して垂直方向に軸へ加わる荷重——径方向荷重（ラジアル荷重）。
軸中心線に沿った水平方向に軸へ加わる荷重——軸方向荷重（スラスト荷重）。
軸中心線に沿った水平方向に軸へ加わる荷重——軸方向荷重（スラスト荷重）。
Q3. 回転軸とベアリングハウジングを組み付けた後、軸方向に明らかなガタつきがある場合はどうすればいいですか？
A
軸方向にベアリングを固定する必要がある場合は、固定リングやナットなどの使用を推奨します。取り付け方法をご参照ください。
軸方向固定用の固定リングやナットを選定する際は、止め輪を避けてください。止め輪の寸法は製品仕様をご参照ください。
軸方向固定用の固定リングやナットを選定する際は、止め輪を避けてください。止め輪の寸法は製品仕様をご参照ください。
